路由交换网络专题 | 第三章 | BGP | 选路原则 | router-id选举 | BGP网段宣告方式 | 抑制路由

news 来源：原创 2025/4/19 7:56:59

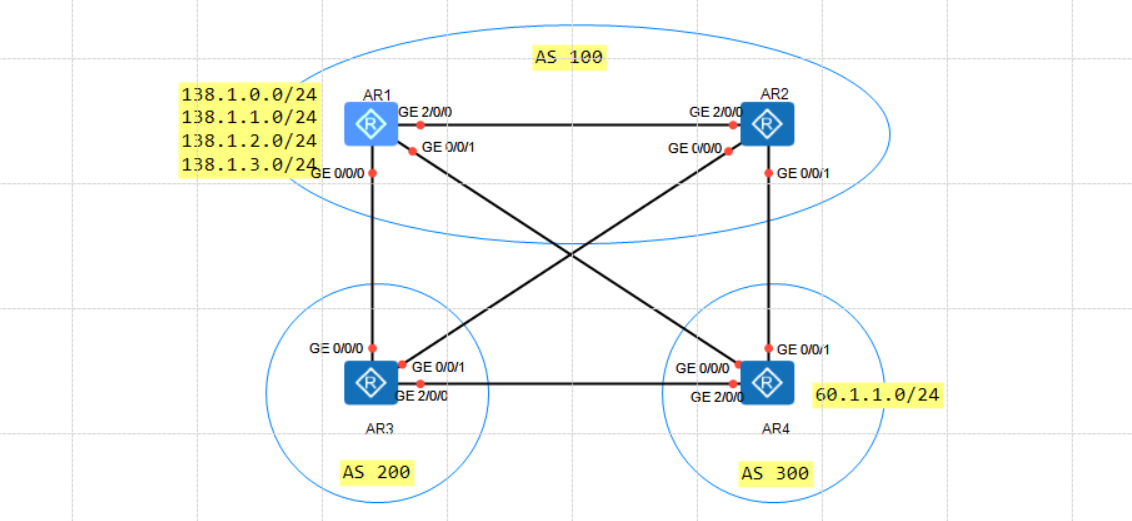

拓扑图

首先需要进行基础的一个配置。

（1）设备没有配置 BGP 的 router-ID，全部设备通过物理接口建立对等体后，AR4 收到的 AR1的路由是否存在问题。说明原因。

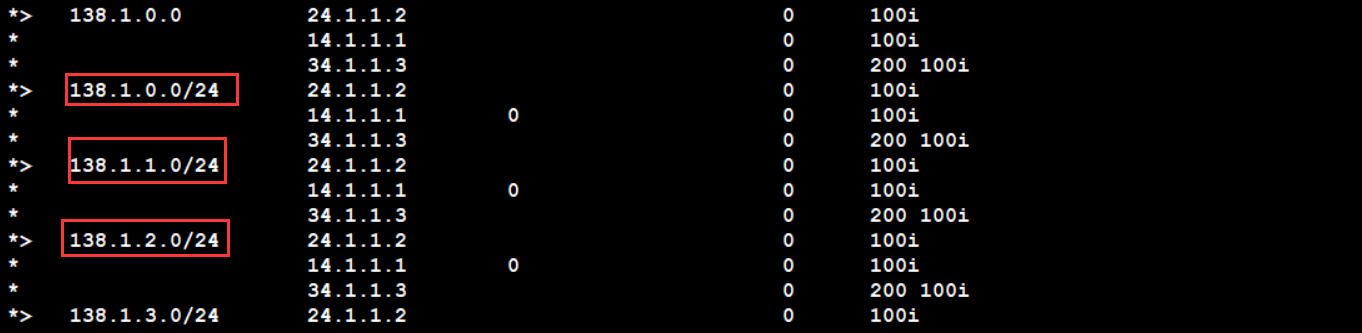

图上显示AR4收到AR1的路由，是优先学习到的路径（*>）

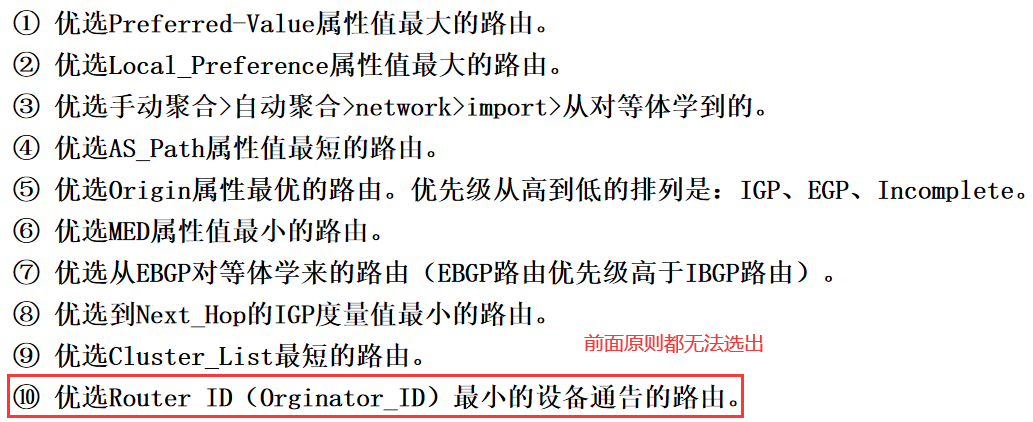

存在次优路径问题，就是不是最优的路径。根据BGP选路原则，图中最后是优选router-ID最小的设备进行选路通告；根据Router-id选举原则，因为最先配置的是环回接口，所以Router-id为环回接口，138.1.0.1大于12.1.1.2，所以说是AR2的router-id小，所以会走AR2，而不是直接从中间通告过来。
如果我们将AR1的router-id改成1.1.1.1，次优路径问题可以解决吗？
[AR1]bgp 100
[AR1-bgp]router-id 1.1.1.1
Warning: Changing the parameter in this command resets the peer session. Continu
e?[Y/N]:y   // 设置router-id后邻居会重新建立

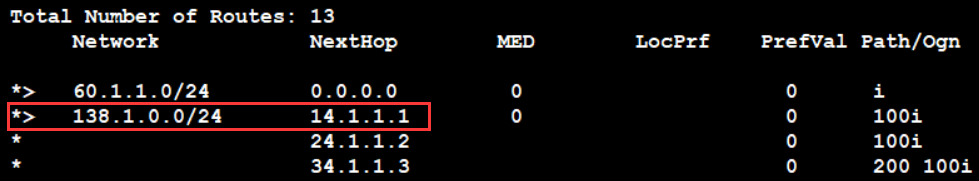

会改变路由传递路径：在AR4 上查看下一跳就变成了AR1

总结：在实际生产环境中，建议手动配置router-id。

（2）链路全部正常的情况下，AR1 优先选择从 AR4 收到 60.1.1.0/24 路由，原因是什么

这是正常的，根据选路原则第七条：优选从EBGP对等体学来的路由。从下面经过两个AS区域，从最上面会增加域内承载的流量。

（3）AR1 与 AR4 链路断开后，AR1 从 AR3 收到 60.1.1.0/24 的路由，是否正常。请说明原因。

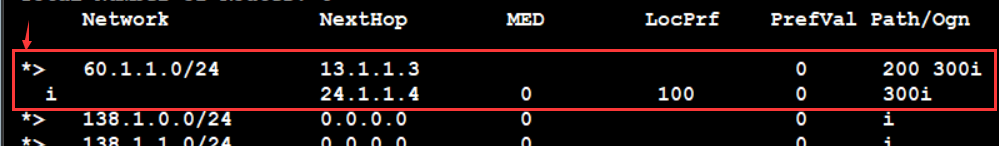

此时使用shutdown命令断掉中间的线路G0/0/1，然后查看AR1-bgp路由表：

理论上说应该是从AR2过来，因为根据AS-PATH属性值最少的路由。但是是从AR3过来的路由，看见从AR4过来的路由并没有生效，路由前面并没有*号。
问题原因：边界设备要对自己的IBGP对等体要配置一个下一跳本地（Next-hop-local)
[AR1-bgp]peer 12.1.1.2 next-hop-local

[AR2-bgp]peer 12.1.1.1 next-hop-local // 都需要配置

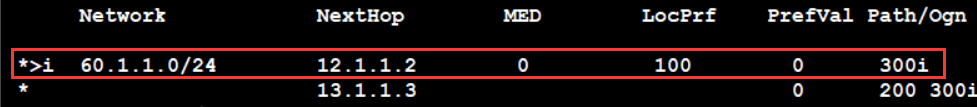

配置完成后AR1路由表：已经可以从AR2学习到

（4）链路全部正常的情况下，需要 AR1 优先选择从 AR2 收到 60.1.1.0/24 路由，如何配置。

分析：需要影响选路原则，可以修改preferred-value的值

注意：Local_Preference-value只能对IBGP对等体实行对等属性，对于EBGP调用是不生效的。
[AR1]bgp 100
[AR1-bgp]peer 12.1.1.2 preferred-value 50
[AR1-bgp]peer 14.1.1.4 preferred-value 10

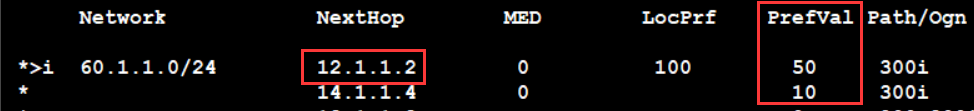

恢复所有链路正常后，查看BGP路由表，从AR2的路由就变为优先

（5）链路全部正常的情况下，需要 AR1 优先选择从 AR3 收到 60.1.1.0/24 路由，如何配置。

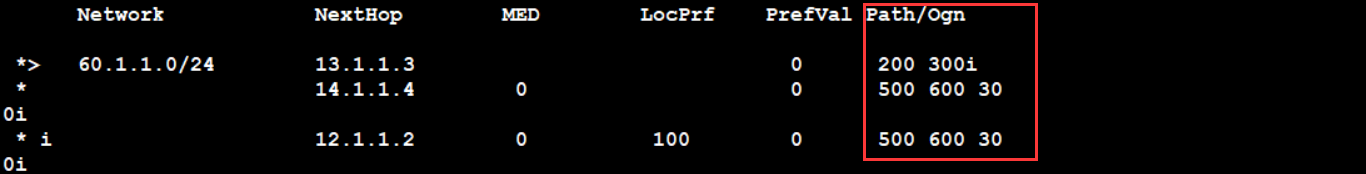

可以让上面AR1到AR4之间的AS_Path值长一点，改长一点。

[AR1]acl 2000
[AR1-acl-basic-2000]rule permit source 60.1.1.0 0.0.0.255

[AR1]route-policy 1 permit node 1
[AR1-route-policy]if-match acl 2000
[AR1-route-policy]apply as-path 500 600 additive  // :增加他的AS号，这个是虚拟的，不存在的。

[AR1]route-policy 1 permit node 2 //:防止路由被过滤掉

[AR1]bgp 100
[AR1-bgp]peer 14.1.1.4 route-policy 1 import  // :import接收来自对端路由
[AR1-bgp]peer 12.1.1.2 route-policy 1 import  // :上面的路线也可以增长

（6）在 AR1 上配置路由聚合后，AR4 收到的聚合路由是否会携带 AS

[AR1-bgp]aggregate 138.1.0.0 16
会携带AS号。因为AS号放在AS列表中是在发出路由时，把自己的AS号加入到AS_path中；而AR4接收到了路由再做汇总，接收到的路由本身是带着AS 100 的，但是如果没有添as-set参数，就会把AS_path参数丢弃掉。

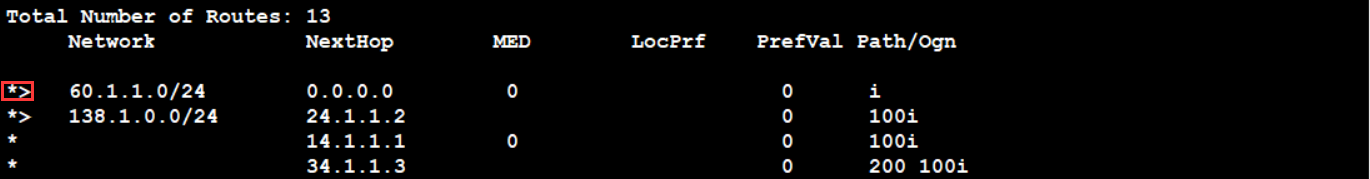

在AR4上做汇总是不会有AS号的，如下AR4路由表：
[AR4-bgp]aggregate 138.1.0.0 16 as-set :添加as-set将会携带聚合后的as号

（7）在 AR1 上配置路由聚合后，AR4 如何在收到聚合路由外，不再接收明细路由。

不在出现以上的明细路由。

[AR4]bgp 300
[AR4-bgp]aggregate 138.1.0.0 255.255.0.0 as-set detail-suppressed  //: 后面参数是抑制出现明细路由。

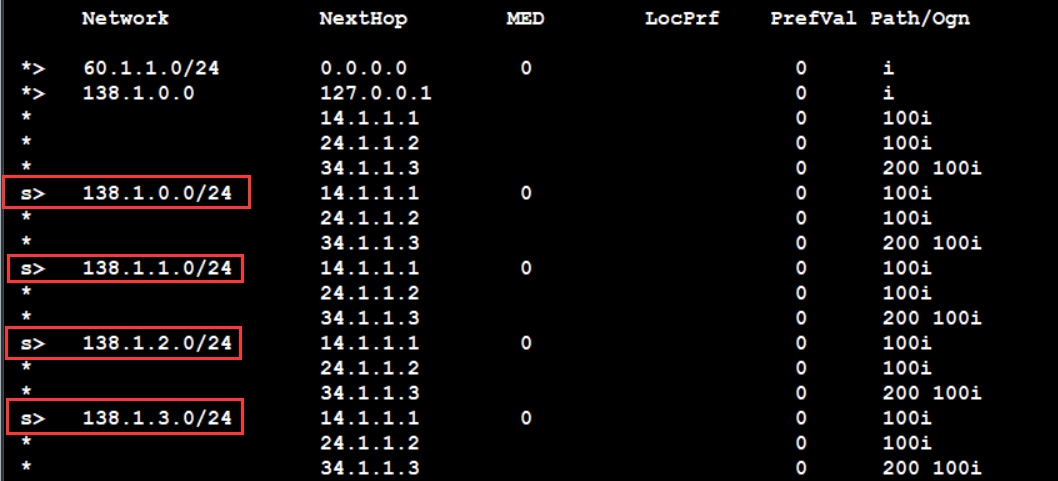

s就表示是抑制明细路由，AR4路由表如下：

在AR1设置抑制路由，再次查看AR4路由表（在AR1上做，AR2，AR3上的路由明细都会被抑制）；只在AR4上做只会在抑制最优的一条

（8）一般情况下，建立 IBGP 对等体，建议使用环回口地址建立对等体。请说明使用环回口地址建立对等体需要哪些必须的配置。

有环回口。
保证底层路由正常通信。
环回口作更新源，要改更新源为环回接口。
peer 对端地址 connect-interface LoopBack 0

（9）BGP 设备的 router-id 的选举顺序是什么。

**手动配置：**管理员可以手动配置Router ID，通过在路由器配置中输入router-id命令来指定。
高回环接口：如果没有手动配置Router ID，则路由器将选择具有最高IP地址的回环接口作为Router ID。
高物理接口：如果没有回环接口，则路由器将选择具有最高IP地址的物理接口作为Router ID。
