「数据可视化 D3系列」入门第九章：交互式操作详解

news 来源：原创 2025/4/19 7:15:44

交互式操作详解

- 一、交互式操作的核心概念
- 二、当前柱状图的交互实现
- 三、交互效果的增强建议
- 四、为饼图做准备
- 五、交互式柱状图代码示例
- 小结
- - 核心要点
- 下章预告：将这些交互技术应用于饼图实现

在上一章的柱状图基础上，我们增加了交互功能，让图表能够响应用户的操作。下面我将详细解释交互式操作的实现方式，并展示如何为下一章的饼图做准备。

一、交互式操作的核心概念

D3.js 的交互式操作主要通过事件监听来实现，语法与 jQuery 类似：

selection.on('eventName', function(){ ... })

第一个参数：要监听的事件名称（如 click, mouseover, mouseout 等）
第二个参数：事件触发时要执行的函数

二、当前柱状图的交互实现

在现有代码中，我们为矩形元素添加了两个事件监听器：

.on('mouseover',function () {  // 鼠标移入事件d3.select(this)  // 这里的this指向当前矩形元素.transition()  // 添加过渡效果.duration(1000)  // 过渡持续时间1秒.delay(200)  // 延迟200毫秒开始.attr('fill','green');  // 最终变为绿色
})
.on('mouseout',function () {  // 鼠标移出事件d3.select(this).transition().duration(1000).delay(200).attr('fill','pink');  // 恢复为粉色
})

三、交互效果的增强建议

1. 添加点击事件：
可以为柱状图添加点击事件，显示更多数据细节

2. 添加工具提示：
当鼠标悬停时显示数值提示框

3. 动画效果优化：
可以尝试不同的缓动函数(easing)让动画更自然

四、为饼图做准备

1. 鼠标悬停高亮： 当鼠标悬停在某个扇形上时，可以将其突出显示

2. 点击事件： 点击扇形可以展开显示详细信息

3. 过渡动画： 扇形的大小变化可以添加平滑的过渡效果

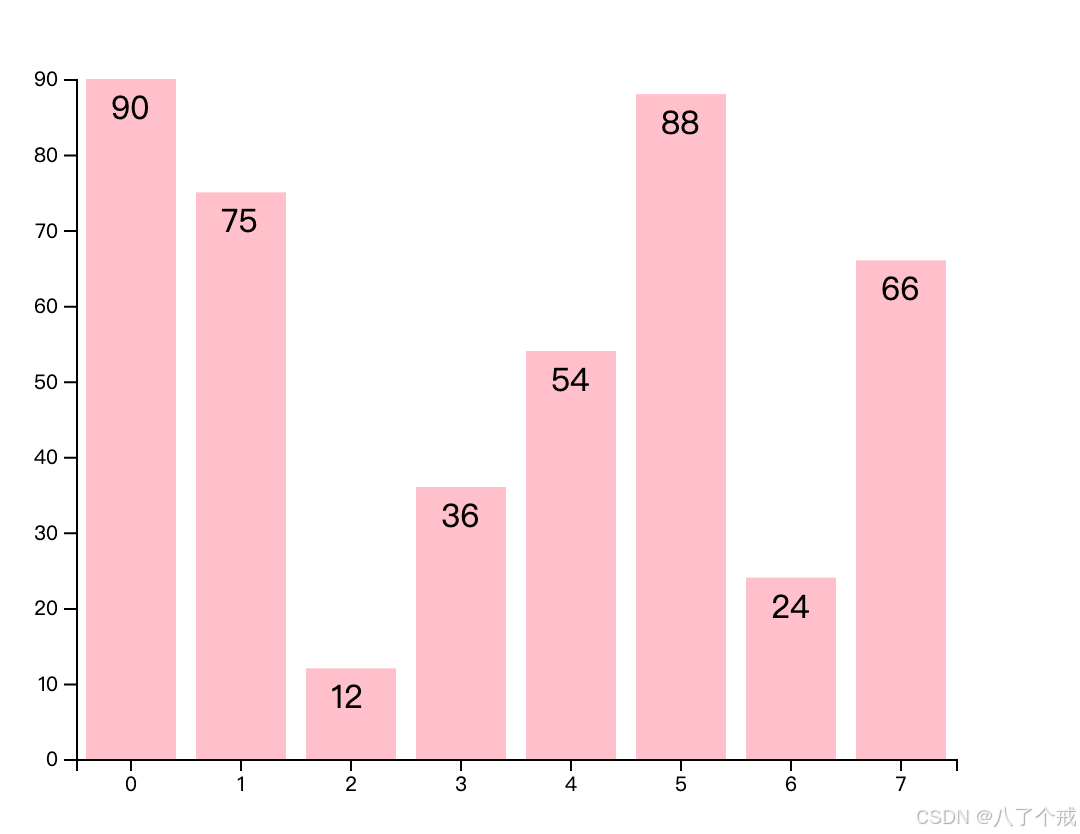

五、交互式柱状图代码示例

👇 完整代码

<!DOCTYPE html>
<html lang="en">
<head><meta charset="UTF-8"><title>交互式柱状图</title><script src="https://d3js.org/d3.v5.min.js"></script><style>.tooltip {position: absolute;padding: 8px;background: rgba(0, 0, 0, 0.8);color: white;border-radius: 4px;pointer-events: none;font-size: 12px;}</style>
</head>
<body><svg width="500" height="400"></svg>
<div class="tooltip" style="opacity: 0;"></div></body><script>var data = [90,75,12,36,54,88,24,66];var margin = 30;//svg 上下左右边距var svg = d3.select('svg');var width = svg.attr('width');var height = svg.attr('height');var tooltip = d3.select('.tooltip');//创建分组var g = svg.append('g').attr('transform','translate('+ margin +','+ margin +')');//定义 x y 轴比例尺var scaleX = d3.scaleBand().domain(d3.range(data.length)).range([0,width - margin*2]);var scaleY = d3.scaleLinear().domain([0,d3.max(data)]).range([height - margin*2,0]);//绘画 x y  轴var axisX = d3.axisBottom(scaleX);var axisY = d3.axisLeft(scaleY);g.append('g').attr('transform','translate(0,'+ (height - margin*2) +')').call(axisX);g.append('g').attr('transform','translate(0,0)').call(axisY);// 创建矩形分组var gs = g.selectAll('rect').data(data).enter().append('g');//绘 柱状图  +  交互效果var rectP = 10;//柱状图间距gs.append('rect').attr('x',function (d,i) {return scaleX(i) + rectP/2;}).attr('y',function (d,i) {return scaleY(d);}).attr('width',function (d,i) {return scaleX.step() - rectP;}).attr('height',function (d,i) {return height - margin*2 - scaleY(d);}).attr('fill','pink')// 添加鼠标交互事件.on('mouseover',function (d, i) {// 高亮当前柱形d3.select(this).transition().duration(300).attr('fill','green');// 显示工具提示tooltip.transition().duration(300).style('opacity', 1);tooltip.html("数值: " + d).style('left', (d3.event.pageX + 10) + 'px').style('top', (d3.event.pageY - 20) + 'px');}).on('mouseout',function () {// 恢复颜色d3.select(this).transition().duration(300).attr('fill','pink');// 隐藏工具提示tooltip.transition().duration(300).style('opacity', 0);}).on('click', function(d, i) {alert("你点击了第 " + (i+1) + " 个柱形，数值为: " + d);});//绘 文字  +  过度效果gs.append('text').attr('x',function (d,i) {return scaleX(i) + rectP/2;}).attr('y',function (d,i) {return scaleY(d);}).attr('dx',function (d,i) {return 12.5;}).attr('dy',function (d,i) {return 20;})       .text(function (d,i) {return d;}).transition().duration(2000).delay(function (d,i) {return i*300;//300毫秒}).attr('y',function (d,i) {return scaleY(d);});
</script>
</html>
