KDCJ-400kv冲击耐压试验装置

一、引文

KDCJ-400kV雷电冲击试验装置适用于配电变压器、高压开关设备、互感器等设备的雷电冲击试验。标称电压±400kV，额定级电压±100kV（4级配置），额定能量30kJ。控制系统可实时显示运行参数，支持充电电压、充电时长、放电间隙、触发方式和极性切换等参数的自动化设定与监测。

KDCJ-400kV具备智能安全围栏互联功能。内置通讯接口和网络加密模块，集成协议转换装置，可实现检测数据自动采集、加密传输，可实现将检测数据加密上传至招标方检测中心的检测网关。

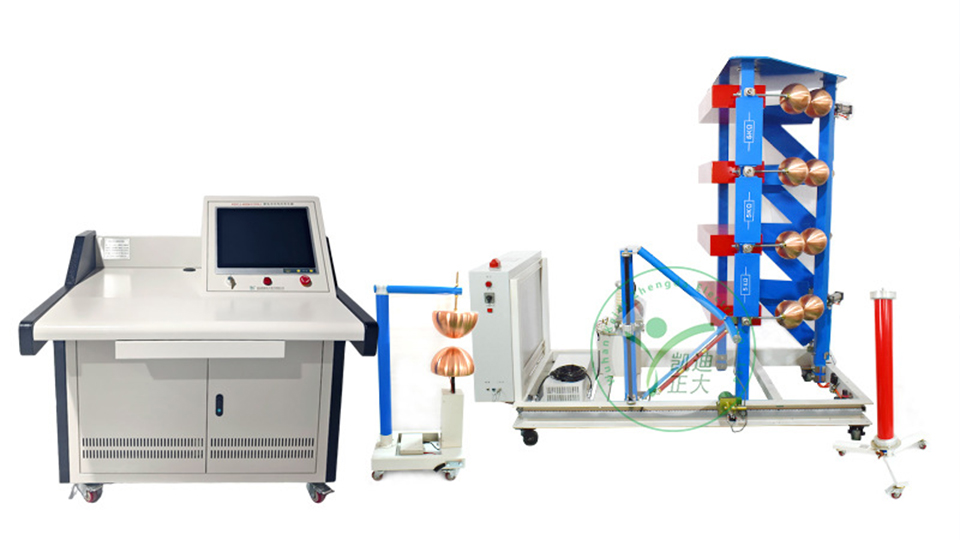

图片版权：武汉凯迪正大电气有限公司

二、系统组成与架构

KDCJ-400kV雷电冲击试验装置

冲击发生器本体模块

标称电压：±400kV
额定级电压：±100kV
级数：4级
额定能量：30kJ
冲击电容量：0.25µF
额定级电容量/级电压/级能量：1F/100kV/5kJ
同步范围：＞20%
同步放电失控率：＜5%
最低输出电压：12kV
充电电压不稳定度：＜±1.0%
点火范围：10kV～100%UH

凯迪正大单球截波装置

额定电压：300kV
截断时间标准偏差：＜±0.2µS
级数：1级
球隙数量：1对
波头时间：1.2±30%s
截断时间范围：2～6µS
过冲：小于5%
触发方式：三间隙球放电触发
延时方式：采用LC延时
结构型式：单球截波球隙距离由控制台通过电动传动机构调节，与控制台进行电气连接能够实现远程控制球距，在外加触发电压下，截断装置无误动和拒动，不同步率控制＜2%，成套装置手推可移动式，顶部装有均压罩。

凯迪正大恒流充电装置

• 采用绝缘筒油浸式充电变压器，原边电压220V，付边电压50kV，额定容量5kVA，变压器密封良好，无渗漏油；
• 2DL-150kV/100mA的高压整流硅堆；
• 保护电阻采用漆包电阻丝有感密绕在绝缘管上；
• 不对称倍压充电方式；
• 直流电阻分压器采用100kV/200M/2W油浸式金属膜电阻，低压臂电阻装在分压器底法兰内，低压臂上的电压信号用屏蔽电缆引入控制台内；
• 自动接地开关采用电磁铁分合接地机构，试验停止时可自动将主电容器经保护电阻接地；
• 恒流充电的电感、电容装在控制台内，充电变压器、高压整流硅堆、保护电阻、自动接地开关和绝缘支柱等安装在一个移动式底盘上。

KDCJ凯迪正大计算机控制测量系统

每级充电电压整定范围：0～150kV
每级充电工作电压：10～150kV
充电电压调节精度：0.1kV
充电电压不稳定度：＜1%
充电升压时间：设定范围10～190S ；调节精度1S；报警延时2S

1.可控硅调压装置

输入控制电压：4～200mA
输入电源电压：220V±10%（AC）
输出交流电压：10～220V（连续可调）
输出交流电流：0～23A
脉冲放大器点火脉冲：≥15kV/100ns

2.测量系统

入口电压：＜±1000V
采样速率： 1.25GS/S
带宽：100MHz
通道数：2个
分辨率：8bit
功率：＜1000W

3.控制系统

a.动作控制

• 能自动控制放电球距跟踪充电电压，并显示放电球距值
• 控制本体自动接地
• 冲击次数预置

b.充电控制

• 采用可控硅调压恒流充电方式
• 能够手动和自动控制发生器的充电过程，可根据试验要求，调节充电电压和充电时间并显示充电电压值
• 采用自控方式充电时，能使充电电压按所需的充电曲线上升，自动稳定在预先整定的充电电压值上

c.触发控制

• 能手动、自动或报警触发点火
• 能延时触发截波装置点火，其追时范围为0～9.9s

d.安全联锁控制

• 整个系统具有完善的警灯、警铃等试验区报警功能和控制接口
• 门联锁功能
• 自动接地和安全接地与系统联锁，过流和过压保护功能
• 紧急停止功能

e.测量系统

• 具有波形显示，分析、成图和打印功能，设定测量参数，自动计算各波形数据，整个系统具有自动记录、自动分析、报告输出等三项基本功能。
