AUTOSAR图解==＞AUTOSAR_SWS_CryptoInterface

AUTOSAR 加密接口(Crypto Interface)详解

基于AUTOSAR标准4.4.0的加密接口规范详细分析与图解

目录

1. 概述
   1.1 加密接口的作用与位置
   1.2 主要术语解释
2. 架构设计
   2.1 加密接口架构
   2.2 组件关系
3. 内部结构
   3.1 类结构
   3.2 配置项
4. 运行流程
   4.1 加密请求处理流程
   4.2 同步与异步处理
5. 状态管理
   5.1 作业状态转换
   5.2 状态处理策略
6. 总结

---

1. 概述

1.1 加密接口的作用与位置

AUTOSAR加密接口(Crypto Interface，简称CRYIF)是AUTOSAR基础软件模块，负责在加密驱动(Crypto Driver)和加密服务管理器(Crypto Service Manager，简称CSM)之间提供标准化的接口。它位于ECU抽象层，通过统一API屏蔽底层不同加密硬件和软件实现的差异，使上层应用和服务能够以统一的方式访问多种加密资源。

在这里插入图片描述

1.1.1 加密接口架构详解

1. 应用层：

   • 应用程序通过加密服务管理器请求加密服务，无需关心底层加密硬件的具体细节。

2. 服务层：

   • 加密服务管理器(CSM)为应用提供标准化的加密服务API，负责加密请求的调度和管理。
   • CSM将请求转发给适当的加密接口通道(Channel)。

3. ECU抽象层：

   • 加密接口(CRYIF)位于此层，提供统一的接口规范。
   • 它将CSM的请求映射到特定的加密驱动对象。

4. 复杂驱动层：

   • 包含加密驱动(CRYPTO)和基于软件的复杂设备驱动(SW-based CDD)。
   • 这些驱动实现特定加密算法和操作。

5. 硬件层：

   • 硬件安全模块(HSM)和安全硬件扩展(SHE)提供硬件级的加密支持。
   • 加密驱动通过硬件抽象与这些安全硬件交互。

加密接口的核心价值在于提供统一的抽象层，支持不同的加密硬件和软件解决方案，大大提高了加密服务的可移植性和灵活性，同时保持了严格的安全标准。

1.2 主要术语解释

在深入理解加密接口前，需要明确几个关键概念：

• 加密驱动对象(Crypto Driver Object)：加密模块(硬件或软件)的实例，能够执行一种或多种不同的加密操作。

• 通道(Channel)：从加密服务管理器队列通过加密接口到特定加密驱动对象的路径。

• 密钥(Key)：在加密驱动中引用特定密钥类型的对象，也用于配置密钥管理功能。

• 密钥类型(Key Type)：由对密钥元素的引用组成。

• 密钥元素(Key Element)：用于存储数据的对象，例如密钥材料或AES加密所需的初始化向量(IV)。

• 作业(Job)：已配置的加密原语的实例。

• 加密原语(Crypto Primitive)：已配置的加密算法的实例。

• 操作(Operation)：声明要执行的加密原语部分。有三种不同的操作：

  • START：表示加密原语的新请求，会取消所有先前的请求。
  • UPDATE：表示加密原语期望输入数据。
  • FINISH：表示所有数据都已完全提供，加密原语可以完成计算。

• 处理(Processing)：表示作业处理的类型：

  • 异步(Asynchronous)：调用相应函数时不会立即处理作业。通常，当作业完成时，会通过回调函数通知调用者。
  • 同步(Synchronous)：调用相应函数时立即处理作业。当函数返回时，结果将可用。

• 优先级(Priority)：定义作业的重要性。优先级越高(值越大)，作业执行的优先级越高。

---

2. 架构设计

2.1 加密接口架构

AUTOSAR加密接口的架构设计遵循了AUTOSAR分层架构的原则，清晰定义了各层的职责和交互方式。

2.1.1 架构层次详解

1. 位置与边界：

   • 加密接口位于ECU抽象层，作为上层服务与底层驱动之间的桥梁。
   • 向上为加密服务管理器(CSM)提供服务，向下调用加密驱动的API。

2. 功能分离：

   • 接口定义与实现分离，允许不同供应商提供自己的加密驱动实现。
   • 配置数据与运行时代码分离，提高了灵活性。

3. 安全考量：

   • 架构支持不同安全级别的加密操作。
   • 通过抽象层隔离防止直接访问敏感加密资源。

2.2 组件关系

加密接口与其他AUTOSAR模块有着明确的依赖关系和交互方式：

1. 与上层关系：

   • 加密服务管理器(CSM)依赖加密接口提供的服务。
   • 加密接口向CSM隐藏了底层加密实现的细节。

2. 与底层关系：

   • 加密接口依赖于一个或多个加密驱动的实现。
   • 接口使用统一的API调用不同的加密驱动(硬件或软件)。

3. 配置关系：

   • 加密接口的配置决定了CSM请求如何映射到特定的加密驱动对象。
   • 配置包括通道、密钥和作业的映射关系。

4. 通信方式：

   • 同步通信：直接函数调用，立即返回结果。
   • 异步通信：通过回调机制通知操作完成。

---

3. 内部结构

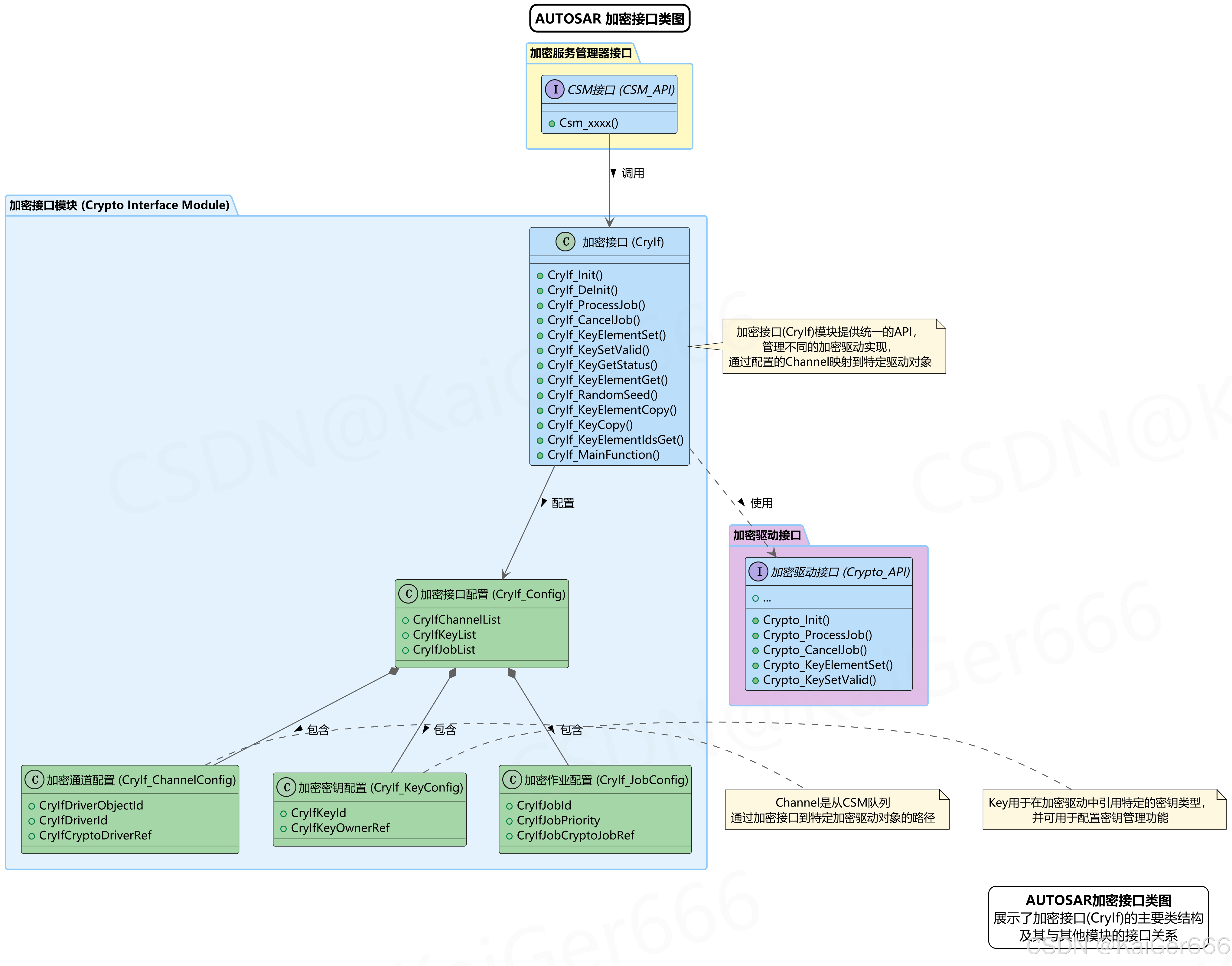

3.1 类结构

加密接口的内部结构由多个关键类组成，它们共同实现了加密接口的功能。

3.1.1 核心类详解

1. 加密接口(CryIf)类：

   • 提供了所有对外API，如CryIf_Init()、CryIf_ProcessJob()等。
   • 负责将API调用转发到适当的加密驱动实现。
   • 管理作业状态和回调处理。

2. 加密接口配置(CryIf_Config)类：

   • 包含通道列表、密钥列表和作业列表。
   • 定义了加密请求的路由规则。

3. 加密通道配置(CryIf_Channel)类：

   • 包含驱动对象ID、驱动ID和加密驱动引用。
   • 定义了从CSM到特定加密驱动对象的路径。

4. 加密密钥配置(CryIf_Key)类：

   • 包含密钥ID和密钥所有者引用。
   • 用于管理加密操作中使用的密钥。

5. 加密作业配置(CryIf_Job)类：

   • 包含作业ID、作业优先级和加密作业引用。
   • 定义了加密作业的优先级和处理方式。

3.2 配置项

加密接口的配置决定了其运行时行为，主要配置项包括：

1. 通道配置：

   • 定义CSM请求如何映射到特定的加密驱动对象。
   • 配置项包括：
     • CryIfDriverObjectId：驱动对象的唯一标识。
     • CryIfDriverId：驱动的唯一标识。
     • CryIfCryptoDriverRef：对加密驱动的引用。

2. 密钥配置：

   • 定义加密操作使用的密钥。
   • 配置项包括：
     • CryIfKeyId：密钥的唯一标识。
     • CryIfKeyOwnerRef：密钥所有者的引用。

3. 作业配置：

   • 定义加密作业的处理方式。
   • 配置项包括：
     • CryIfJobId：作业的唯一标识。
     • CryIfJobPriority：作业的优先级。
     • CryIfJobCryptoJobRef：对加密作业的引用。

---

4. 运行流程

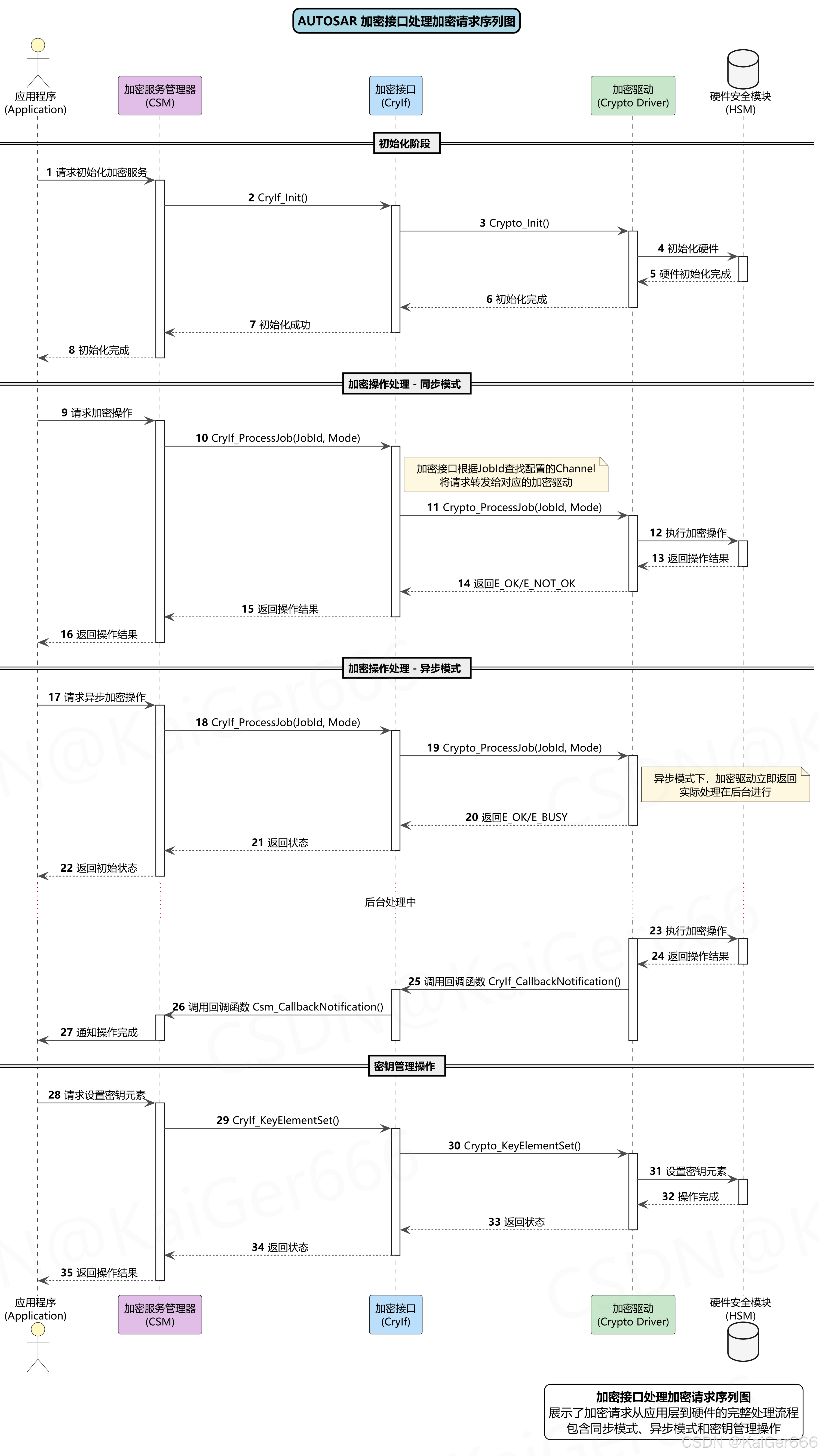

4.1 加密请求处理流程

加密接口的核心功能是处理加密请求，从接收请求到返回结果的完整流程如下：

4.1.1 处理流程详解

1. 初始化阶段：

   • 应用程序请求初始化加密服务。
   • CSM调用CryIf_Init()初始化加密接口。
   • 加密接口调用Crypto_Init()初始化加密驱动。
   • 加密驱动初始化硬件安全模块。
   • 初始化结果沿调用链返回给应用程序。

2. 同步加密操作处理：

   • 应用程序请求加密操作。
   • CSM调用CryIf_ProcessJob(JobId, Mode)处理作业。
   • 加密接口根据JobId查找配置的Channel，将请求转发给对应的加密驱动。
   • 加密驱动执行加密操作，结果立即返回。
   • 操作结果沿调用链返回给应用程序。

3. 异步加密操作处理：

   • 应用程序请求异步加密操作。
   • CSM调用CryIf_ProcessJob(JobId, Mode)处理作业。
   • 加密接口将请求转发给加密驱动，驱动立即返回状态(E_OK或E_BUSY)。
   • 加密驱动在后台执行加密操作。
   • 操作完成后，驱动调用回调函数CryIf_CallbackNotification()。
   • 加密接口调用CSM的回调函数Csm_CallbackNotification()。
   • CSM通知应用程序操作完成。

4. 密钥管理操作：

   • 应用程序请求设置密钥元素。
   • CSM调用CryIf_KeyElementSet()设置密钥元素。
   • 加密接口调用Crypto_KeyElementSet()设置密钥元素。
   • 加密驱动在硬件安全模块中设置密钥元素。
   • 操作结果沿调用链返回给应用程序。

4.2 同步与异步处理

加密接口支持两种处理模式：同步模式和异步模式。

1. 同步处理模式：

   • 调用相应函数时立即处理作业。
   • 函数返回时，结果即可用。
   • 适用于简单、快速的加密操作。
   • 缺点是可能阻塞调用线程，影响系统响应性。

2. 异步处理模式：

   • 调用相应函数时不会立即处理作业。
   • 函数立即返回，实际处理在后台进行。
   • 通过回调函数通知调用者作业完成。
   • 适用于复杂、耗时的加密操作。
   • 优点是不会阻塞调用线程，提高系统响应性。

---

5. 状态管理

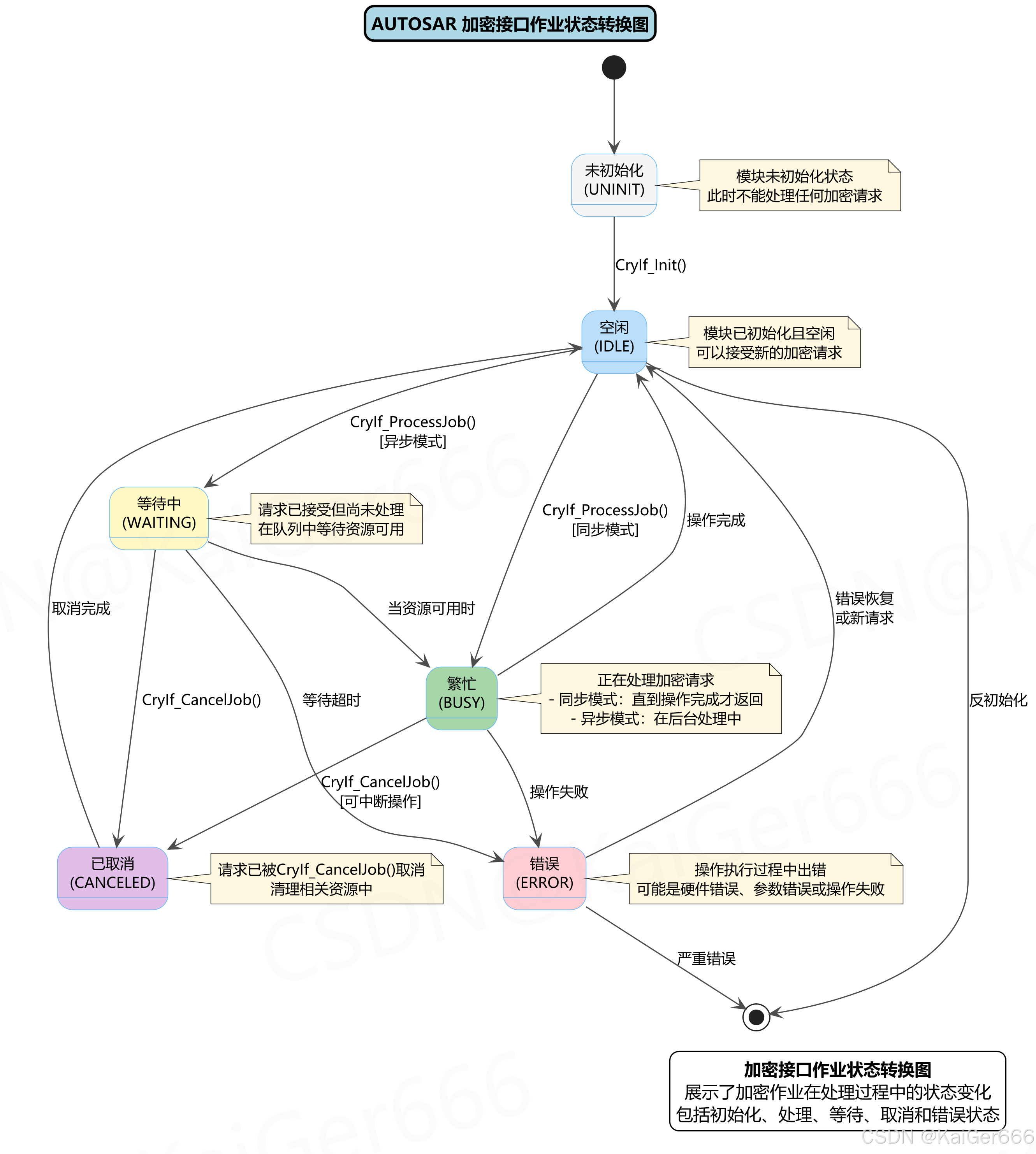

5.1 作业状态转换

加密接口中的作业在处理过程中会经历多种状态，状态转换由特定事件触发。

5.1.1 状态转换详解

1. 未初始化(UNINIT)状态：

   • 模块未初始化，不能处理任何加密请求。
   • 调用CryIf_Init()后转入空闲状态。

2. 空闲(IDLE)状态：

   • 模块已初始化且空闲，可以接受新的加密请求。
   • 调用CryIf_ProcessJob()后，根据处理模式转入繁忙或等待状态。
   • 反初始化可以使模块退出。

3. 繁忙(BUSY)状态：

   • 正在处理加密请求。
   • 同步模式下，直到操作完成才返回。
   • 异步模式下，在后台处理中。
   • 操作完成后转入空闲状态。
   • 操作失败后转入错误状态。
   • 对于可中断操作，可以通过CryIf_CancelJob()取消，转入已取消状态。

4. 等待中(WAITING)状态：

   • 请求已接受但尚未处理，在队列中等待资源可用。
   • 当资源可用时转入繁忙状态。
   • 可以通过CryIf_CancelJob()取消，转入已取消状态。
   • 等待超时可能导致转入错误状态。

5. 已取消(CANCELED)状态：

   • 请求已被CryIf_CancelJob()取消，正在清理相关资源。
   • 清理完成后转入空闲状态。

6. 错误(ERROR)状态：

   • 操作执行过程中出错，可能是硬件错误、参数错误或操作失败。
   • 通过错误恢复或新请求可以转回空闲状态。
   • 严重错误可能导致模块退出。

5.2 状态处理策略

加密接口采用不同的策略处理各种状态：

1. 错误处理策略：

   • 记录错误信息，包括错误代码和发生位置。
   • 尝试恢复或重新初始化。
   • 通知上层应用错误情况。

2. 超时处理策略：

   • 设置等待超时阈值。
   • 超时后取消作业或报告错误。
   • 可能触发重试机制。

3. 资源管理策略：

   • 根据优先级调度作业。
   • 在资源不足时将作业放入等待队列。
   • 优先处理高优先级作业。

4. 取消处理策略：

   • 对于已开始处理的作业，尝试中断操作。
   • 清理已分配的资源。
   • 通知上层应用作业已取消。

---

6. 总结

AUTOSAR加密接口(CRYIF)作为AUTOSAR基础软件架构的关键组件，提供了统一的接口来管理不同的加密硬件和软件解决方案。它位于加密服务管理器(CSM)和加密驱动(Crypto Driver)之间，充当桥梁角色，使上层应用能够以统一的方式访问各种加密资源。

6.1 核心特点

1. 统一抽象层：

   • 提供标准化API，屏蔽底层加密实现差异。
   • 支持多种加密硬件和软件解决方案，如HSM、SHE或基于软件的CDD。

2. 灵活配置：

   • 通过通道(Channel)、密钥(Key)和作业(Job)的配置，支持灵活的加密请求路由。
   • 支持同步和异步操作模式，适应不同的系统需求。

3. 完善的状态管理：

   • 定义了清晰的作业状态转换模型。
   • 提供错误处理、超时处理和资源管理策略。

4. 安全性考量：

   • 支持硬件级安全模块的访问。
   • 提供密钥管理功能，确保密钥材料的安全处理。

6.2 应用价值

加密接口的价值体现在以下几个方面：

1. 提高可移植性：应用开发者无需关心底层加密实现细节，只需使用统一的API。

2. 增强灵活性：支持不同的加密硬件和软件解决方案，方便系统集成和升级。

3. 优化性能：通过异步操作模式提高系统响应性，适应实时系统的需求。

4. 强化安全性：提供密钥管理功能，支持安全的加密操作。

AUTOSAR加密接口作为汽车电子系统中的重要安全组件，为车载系统提供了可靠、灵活和标准化的加密服务支持，是实现车辆安全通信和数据保护的基础。
