MOPSO实现无人机多目标路径规划（Matlab完整源码和数据）

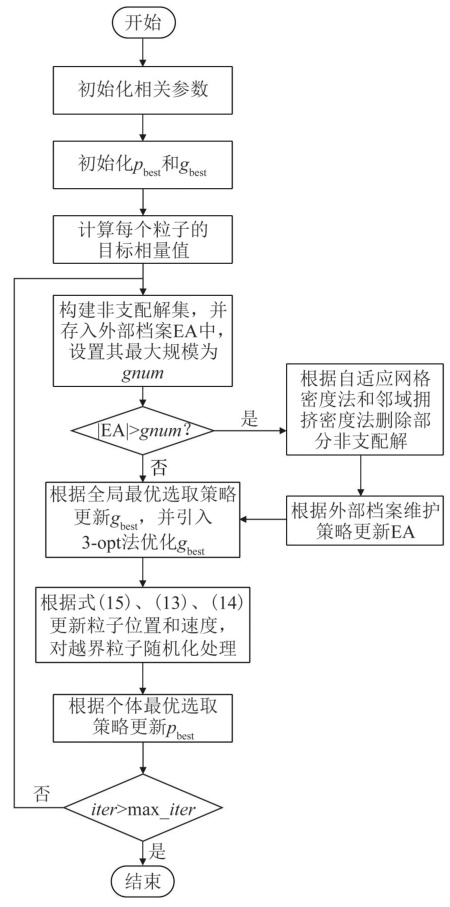

一、MOPSO算法核心原理
MOPSO（多目标粒子群优化算法）通过模拟鸟群觅食行为，在搜索空间中寻找满足多个冲突目标的Pareto最优解集。其核心流程包括：
- 粒子初始化：随机生成粒子群，每个粒子代表一条候选路径，包含位置（路径坐标序列）和速度（路径调整方向）信息。
- 适应度评价：计算路径的多个目标函数值（如路径长度、能耗、安全距离等）。
- 非支配排序：构建外部档案（External Archive, EA）存储当前非支配解，通过网格密度法或拥挤距离法维护档案多样性。
- 全局/个体最优解更新：从EA中选择引导粒子，结合3-opt局部优化策略提升解质量。
- 速度与位置更新：通过公式迭代调整粒子状态，直至满足终止条件。
二、无人机路径规划多目标建模
1. 目标函数设计
目标函数需综合考虑以下因素（以三维路径为例）：
% 示例目标函数（需根据实际需求调整权重）
function [f1, f2, f3] = fitness(path)% 目标1：路径总长度（欧氏距离累加）f1 = sum(sqrt(diff(path.x).^2 + diff(path.y).^2 + diff(path.z).^2));% 目标2：最小安全距离（与障碍物的最近距离）f2 = min(calculateObstacleDistance(path)); % 目标3：能耗模型（与高度变化相关）f3 = sum(abs(diff(path.z)) * energy_per_meter);
end
- 权重法：线性加权组合多个目标（如
F = w1*f1 + w2*f2 + w3*f3）。 - Pareto法：独立优化各目标，通过非支配解集提供多种权衡方案。
2. 关键约束条件
| 约束类型 | 处理方法 |
|---|---|
| 飞行高度 | 限制z坐标范围，超限时施加惩罚项（如penalty = γ*(h_actual - h_max)） |
| 转弯半径 | 通过Dubins曲线平滑路径，确保符合无人机机动能力 |
| 障碍物避碰 | 使用栅格法建模环境，检测路径段与障碍物相交性 |
| 能量限制 | 最大路径长度约束，超限粒子直接淘汰 |
三、障碍物建模与避障策略
1. 环境建模方法
- 栅格化处理：将三维空间离散化为立方体网格，标记障碍物栅格（0/1矩阵）。
- 不规则障碍物：采用凸化填充法将凹多边形分解为多个凸多边形，简化碰撞检测。
% 示例：障碍物栅格地图生成
map.resolution = 0.5; % 栅格粒度（km）
map.obstacles = load('obstacle_coordinates.txt');
gridMap = createGrid3D(map.obstacles, map.resolution);
2. 避障检测算法
- 射线法：判断路径段是否与障碍物边界相交。
- 安全裕度：设置缓冲区（如0.4km），路径需与障碍物保持最小距离。
function isCollision = checkCollision(path, gridMap, safeMargin)for i = 1:length(path.x)-1segment = [path.x(i:i+1), path.y(i:i+1), path.z(i:i+1)];if rayCast(segment, gridMap, safeMargin)isCollision = true;return;endendisCollision = false;
end
四、MOPSO算法Matlab实现框架
1. 主程序结构
% MOPSO参数设置
nParticles = 100; % 粒子数量
maxIter = 200; % 最大迭代次数
w = 0.7; % 惯性权重
c1 = 1.5; c2 = 1.5; % 学习因子
gridSize = [50,50]; % 外部档案网格维度% 初始化粒子群
particles = initializeParticles(nParticles, map);
archive = []; % 外部档案for iter = 1:maxIter% 计算适应度并更新非支配解fitnessValues = evaluateFitness(particles);[nonDominated, dominated] = fastNonDominatedSort(fitnessValues);archive = updateArchive([archive; particles(nonDominated)], gridSize);% 选择全局引导粒子（基于网格密度）gBest = selectGlobalBest(archive);% 更新粒子速度与位置particles = updateParticles(particles, gBest, w, c1, c2);% 应用3-opt局部优化（提升路径平滑性）particles = apply3Opt(particles, map);% 越界处理与约束修复particles = repairParticles(particles, map);
end% 输出Pareto最优解集
plotParetoFront(archive);
2. 关键函数实现
- 非支配排序：采用NSGA-II的快速非支配排序算法，复杂度O(MN²)。
- 外部档案管理：使用自适应网格法维护解集多样性，删除密集区域冗余解。
- 3-opt优化：对全局最优解进行局部路径优化，减少不必要的转折点。

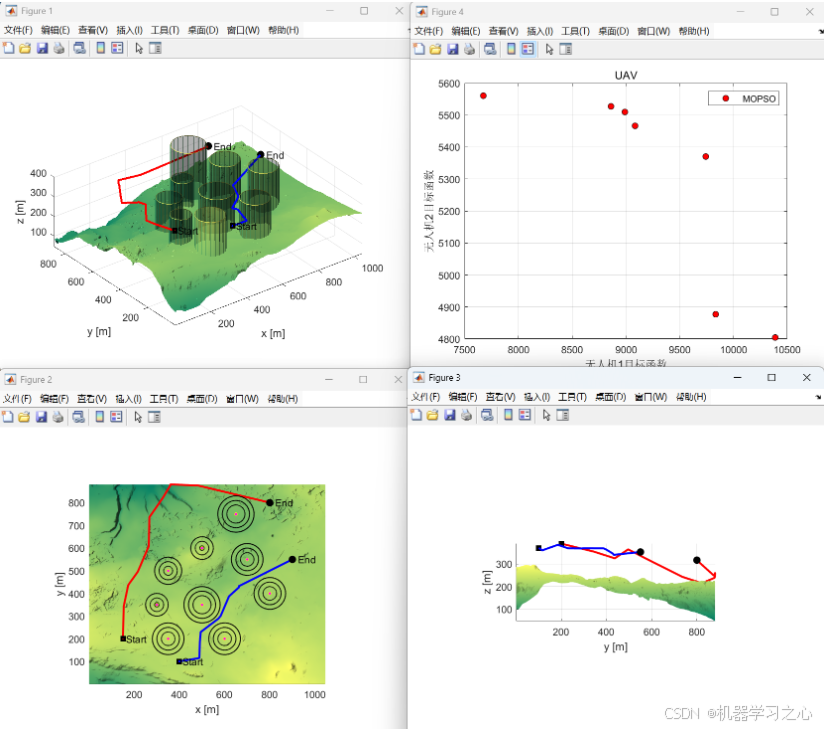

五、Pareto前沿可视化
通过Matplotlib或Matlab内置绘图工具展示多目标优化结果：
function plotParetoFront(archive)f1 = [archive.f1];f2 = [archive.f2];scatter(f1, f2, 'filled');xlabel('路径长度 (km)'); ylabel('安全距离 (m)');title('MOPSO Pareto前沿');grid on;
end
