Vpss的一些基本概念（来自资料里的官方文档）
- GROUP
- CHANNEL
- FRC
第四阶段启动视频处理子系统vpss，并且绑定vi到vpss
- SAMPLE_COMM_SYS_GetPicSize
- if(s32ChnNum >= 1)
- - SAMPLE_COMM_VPSS_StartGroup
  - - HI_MPI_VPSS_CreateGrp
    - HI_MPI_VPSS_GetNRParam
    - HI_MPI_VPSS_SetNRParam
    - HI_MPI_VPSS_StartGrp
  - SAMPLE_COMM_VI_BindVpss（），将当前组绑定到上一级VI的通道
  - - SAMPLE_COMM_VI_Mode2Param（）
    - 回到SAMPLE_COMM_VI_BindVpss

源码地址 + 文档资料 – 提取码: chmr

本专栏分析的是mpp\venc\sample\sample_venc.c

Vpss的一些基本概念（来自资料里的官方文档）

在这里插入图片描述
VPSS（Video Process Sub-System）模块接收 VI 和解码模块发送过来的图像，支持对一幅输入图像进行统一预处理，如去噪、去隔行等，然后再对各通道分别进行缩放、锐化等处理，最后输出多种不同分辨率的图像。

GROUP

VPSS 对用户提供组（GROUP）的概念。最大可用数为 VPSS_MAX_GRP_NUM个，各芯片的最大组数目有所不同，各 GROUP 分时复用 VPSS 硬件。每个 VPSS GROUP 包含多个通道，通道数目视方案实现有所不同，具体描述请参见CHANNEL。

CHANNEL

VPSS 组的通道。通道分为 2 种：物理通道和扩展通道。VPSS 硬件提供多个物理通道，每个通道具有缩放、裁剪等功能。扩展通道具备缩放功能，它通过绑定物理通道，将物理通道输出作为自己的输入，把图像缩放成用户设置的目标分辨率输出。

FRC

Group 帧率控制：用于控制各 group 对输入图像的接收，只应用在 VI—VPSS的离线方案中。
Chn 帧率控制：用于控制各个物理通道图像的处理，应用在离线和在线方案中。

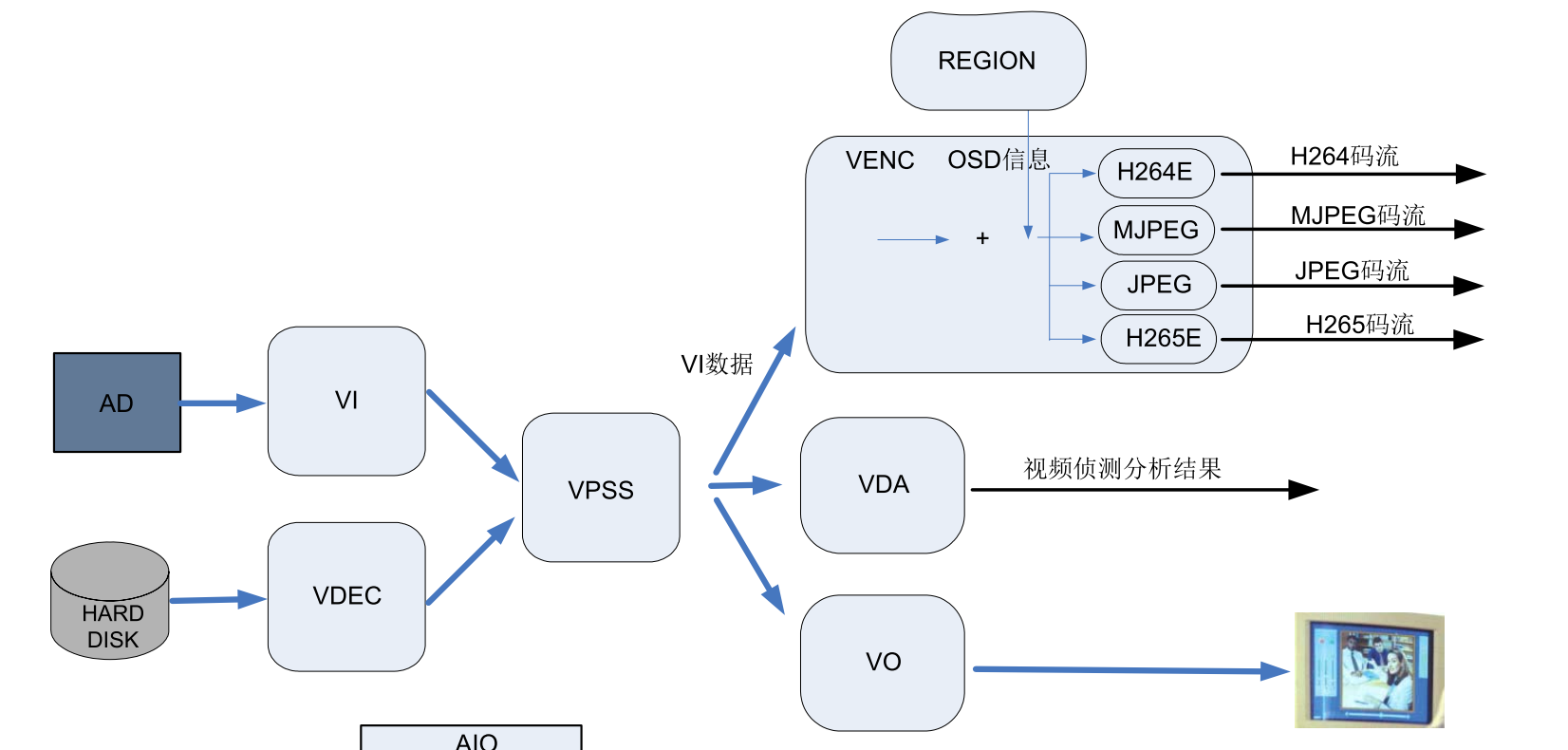

在这里插入图片描述

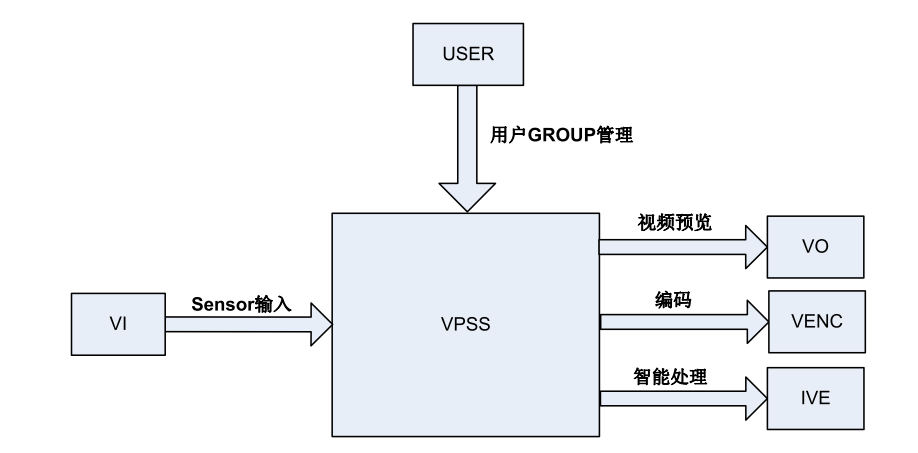

通过调用 SYS 模块的绑定接口，可与 VI 和 VO/VENC/IVE 等模块进行绑定，其中前者为 VPSS 的输入源，后者为 VPSS 的接收者。用户可通过提供的 MPI 接口对 GROUP进行管理。每个 GROUP 仅可与一个输入源绑定。

GROUP 的物理通道有两种工作模式：AUTO 和 USER，两种模式间可动态切换。默认的工作模式为 AUTO，此模式下各通道仅可与一个接收者绑定。若想使用 USER 模式，则需调用 MPI 接口进行设置，同时指定所需图像的大小和格式，此模式下各通道可与多个接收者绑定。需要特别注意的是，USER 模式主要用于对同一通道图像进行多路编码的场景，此模式下播放控制不生效，因此预览和回放场景下不建议使用 USER 模式。

第四阶段启动视频处理子系统vpss，并且绑定vi到vpss

第四阶段看似很长，其实设置通道的三部分都是重复的步骤

if(s32ChnNum >= 1){....}
if(s32ChnNum >= 2){....}
if(s32ChnNum >= 3){....}

    s32Ret = SAMPLE_COMM_SYS_GetPicSize(gs_enNorm, enSize[0], &stSize);if (HI_SUCCESS != s32Ret){SAMPLE_PRT("SAMPLE_COMM_SYS_GetPicSize failed!\n");goto END_VENC_1080P_CLASSIC_1;}if(s32ChnNum >= 1){VpssGrp = 0;//Grp number//Maximum sizestVpssGrpAttr.u32MaxW = stSize.u32Width;stVpssGrpAttr.u32MaxH = stSize.u32Height;//Some functions in the groupstVpssGrpAttr.bIeEn = HI_FALSE;stVpssGrpAttr.bNrEn = HI_TRUE;stVpssGrpAttr.bHistEn = HI_FALSE;stVpssGrpAttr.bDciEn = HI_FALSE;stVpssGrpAttr.enDieMode = VPSS_DIE_MODE_NODIE;//set convert from RAW_RGB to YUV420stVpssGrpAttr.enPixFmt = PIXEL_FORMAT_YUV_SEMIPLANAR_420;s32Ret = SAMPLE_COMM_VPSS_StartGroup(VpssGrp, &stVpssGrpAttr);if (HI_SUCCESS != s32Ret){SAMPLE_PRT("Start Vpss failed!\n");goto END_VENC_1080P_CLASSIC_2;}//Bind the current Group to the Channal of the previous level VIs32Ret = SAMPLE_COMM_VI_BindVpss(stViConfig.enViMode);if (HI_SUCCESS != s32Ret){SAMPLE_PRT("Vi bind Vpss failed!\n");goto END_VENC_1080P_CLASSIC_3;}//So far, the data in vi has arrived at Vpss.VpssChn = 0;//3518E can only work in MODE mode、mode：vpss channel's work modestVpssChnMode.enChnMode      = VPSS_CHN_MODE_USER;stVpssChnMode.bDouble        = HI_FALSE;stVpssChnMode.enPixelFormat  = PIXEL_FORMAT_YUV_SEMIPLANAR_420;stVpssChnMode.u32Width       = stSize.u32Width;stVpssChnMode.u32Height      = stSize.u32Height;//Processing modules in large bytesstVpssChnMode.enCompressMode = COMPRESS_MODE_SEG;memset(&stVpssChnAttr, 0, sizeof(stVpssChnAttr));//Does not control frame ratestVpssChnAttr.s32SrcFrameRate = -1;stVpssChnAttr.s32DstFrameRate = -1;s32Ret = SAMPLE_COMM_VPSS_EnableChn(VpssGrp, VpssChn, &stVpssChnAttr, &stVpssChnMode, HI_NULL);if (HI_SUCCESS != s32Ret){SAMPLE_PRT("Enable vpss chn failed!\n");goto END_VENC_1080P_CLASSIC_4;}}//There are three chn, but they all belong to the same grp.if(s32ChnNum >= 2){//Reset the obtained image sizes32Ret = SAMPLE_COMM_SYS_GetPicSize(gs_enNorm, enSize[1], &stSize);if (HI_SUCCESS != s32Ret){SAMPLE_PRT("SAMPLE_COMM_SYS_GetPicSize failed!\n");goto END_VENC_1080P_CLASSIC_4;}VpssChn = 1;stVpssChnMode.enChnMode       = VPSS_CHN_MODE_USER;stVpssChnMode.bDouble         = HI_FALSE;stVpssChnMode.enPixelFormat   = PIXEL_FORMAT_YUV_SEMIPLANAR_420;stVpssChnMode.u32Width        = stSize.u32Width;stVpssChnMode.u32Height       = stSize.u32Height;stVpssChnMode.enCompressMode  = COMPRESS_MODE_SEG;stVpssChnAttr.s32SrcFrameRate = -1;stVpssChnAttr.s32DstFrameRate = -1;s32Ret = SAMPLE_COMM_VPSS_EnableChn(VpssGrp, VpssChn, &stVpssChnAttr, &stVpssChnMode, HI_NULL);if (HI_SUCCESS != s32Ret){SAMPLE_PRT("Enable vpss chn failed!\n");goto END_VENC_1080P_CLASSIC_4;}}if(s32ChnNum >= 3){	s32Ret = SAMPLE_COMM_SYS_GetPicSize(gs_enNorm, enSize[2], &stSize);if (HI_SUCCESS != s32Ret){SAMPLE_PRT("SAMPLE_COMM_SYS_GetPicSize failed!\n");goto END_VENC_1080P_CLASSIC_4;}VpssChn = 2;stVpssChnMode.enChnMode 	= VPSS_CHN_MODE_USER;stVpssChnMode.bDouble		= HI_FALSE;stVpssChnMode.enPixelFormat = PIXEL_FORMAT_YUV_SEMIPLANAR_420;stVpssChnMode.u32Width		= stSize.u32Width;stVpssChnMode.u32Height 	= stSize.u32Height;stVpssChnMode.enCompressMode = COMPRESS_MODE_NONE;stVpssChnAttr.s32SrcFrameRate = -1;stVpssChnAttr.s32DstFrameRate = -1;s32Ret = SAMPLE_COMM_VPSS_EnableChn(VpssGrp, VpssChn, &stVpssChnAttr, &stVpssChnMode, HI_NULL);if (HI_SUCCESS != s32Ret){SAMPLE_PRT("Enable vpss chn failed!\n");goto END_VENC_1080P_CLASSIC_4;}}

SAMPLE_COMM_SYS_GetPicSize

这个函数提到过很多次了，更新图像的像素大小

case PIC_HD720:   /* 1280 * 720 */pstSize->u32Width  = 1280;pstSize->u32Height = 720;

if(s32ChnNum >= 1)

stVpssGrpAttr.bIeEn = HI_FALSE;
stVpssGrpAttr.bNrEn = HI_TRUE;
stVpssGrpAttr.bHistEn = HI_FALSE;
stVpssGrpAttr.bDciEn = HI_FALSE;
stVpssGrpAttr.enDieMode = VPSS_DIE_MODE_NODIE;

首先进来是Vpss的一些参数

stVpssGrpAttr.bIeEn //图像增强
stVpssGrpAttr.bNrEn //去噪声
stVpssGrpAttr.bDciEn // 动态对比度调节
stVpssGrpAttr.enDieMode //隔行扫描
stVpssGrpAttr.enPixFmt //Raw_RGB -> YUV…

SAMPLE_COMM_VPSS_StartGroup

前面那些条件判断就不理他了

HI_MPI_VPSS_CreateGrp

创建一个 VPSS GROUP

HI_MPI_VPSS_GetNRParam

获取 vpss 3DNR 参数

HI_MPI_VPSS_SetNRParam

设置 vpss 3DNR 参数，将s32Ret更改为自定义降噪部分等

HI_MPI_VPSS_StartGrp

启用 VPSS GROUP

SAMPLE_COMM_VI_BindVpss（），将当前组绑定到上一级VI的通道

这里又涉及到Vpss的另一个概念
在线模式

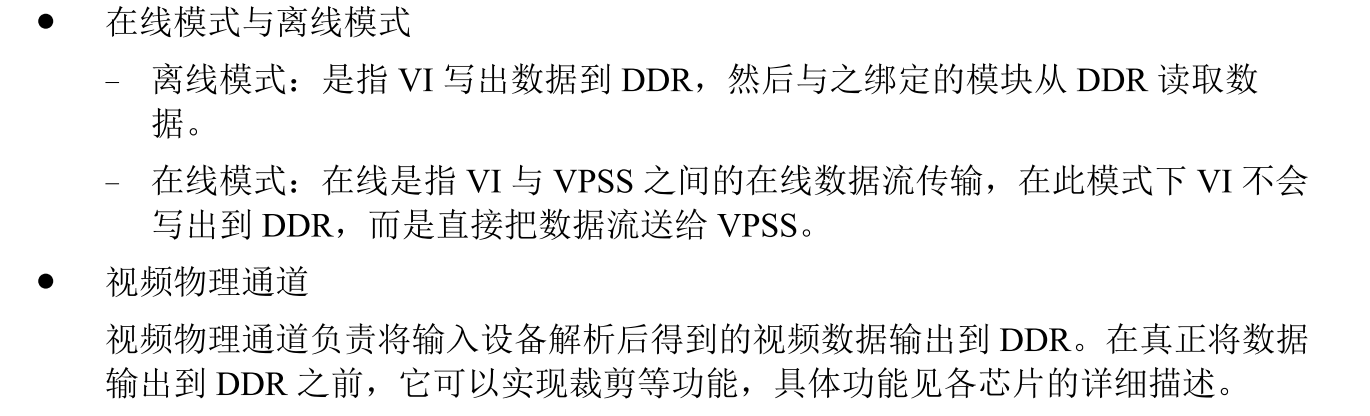

在这里插入图片描述

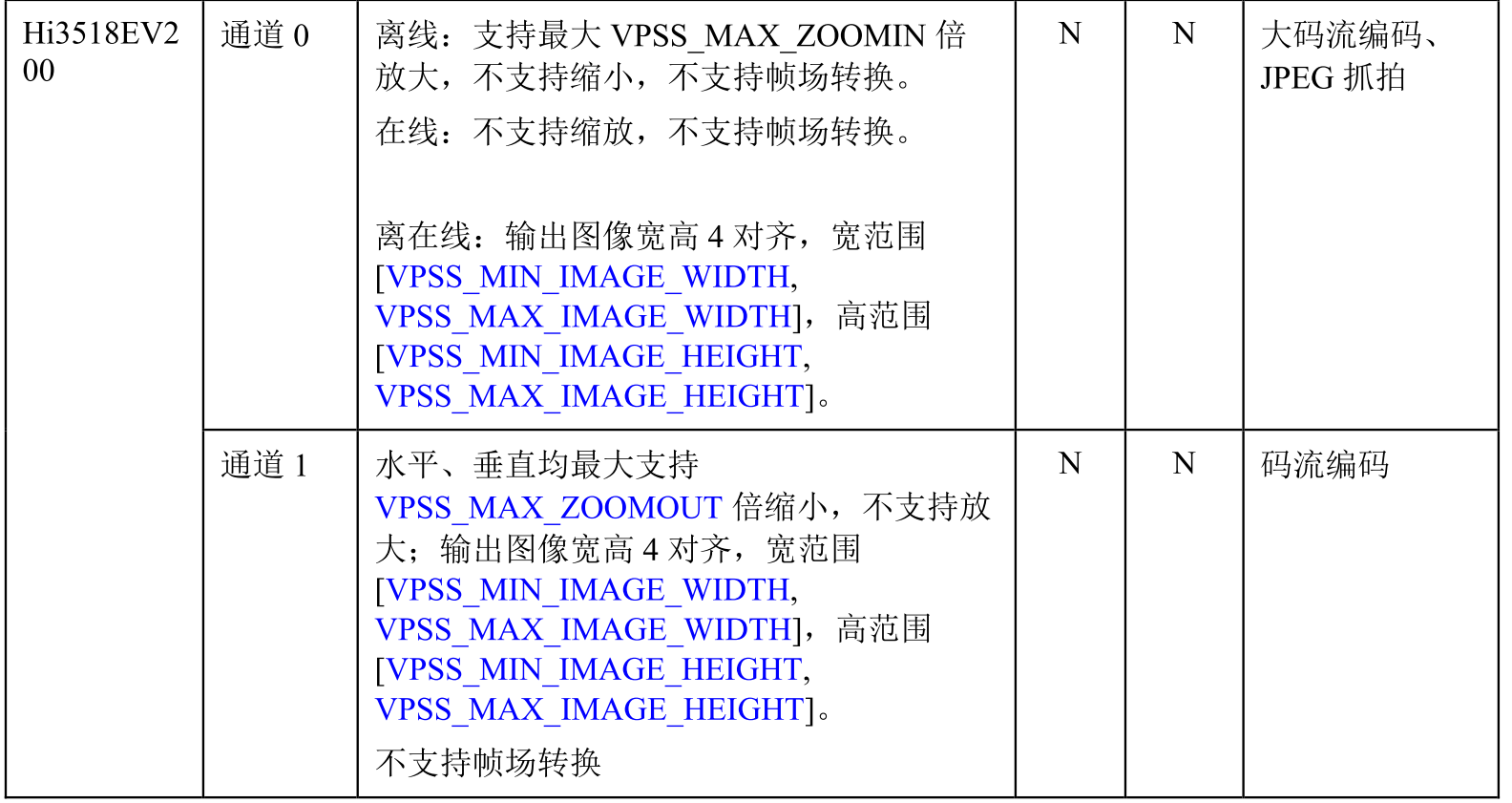

由手册也可以看到3518E的每个通道地区在线模式和离线模式可能会有不一样的功能
在这里插入图片描述

在这里插入图片描述
我们这里是直接把VI绑定到Vpss，所以都是在线模式

SAMPLE_COMM_VI_Mode2Param（）

设置设备和通道的数量以及每个设备id之间和通道id之间的差值间隔

pstViParam->s32ViDevCnt      = 1;//There are currently several dev's.
pstViParam->s32ViDevInterval = 1;
pstViParam->s32ViChnCnt      = 1;//There are several channals currently
pstViParam->s32ViChnInterval = 1;

回到SAMPLE_COMM_VI_BindVpss

上面设置了stViParam.s32ViChnCnt = 1，所以这个只会执行1次

    VpssGrp = 0;for (j=0; j<stViParam.s32ViChnCnt; j++){				//Interval between each channal numberViChn = j * stViParam.s32ViChnInterval;//Source: chn0 of dev0 in unit vistSrcChn.enModId  = HI_ID_VIU;//Internal unit number of ChipstSrcChn.s32DevId = 0;stSrcChn.s32ChnId = ViChn;//Purpose: chn0 of Grp0 in the vpss unitstDestChn.enModId  = HI_ID_VPSS;stDestChn.s32DevId = VpssGrp;stDestChn.s32ChnId = 0;//online mode：Bind vi and vpsss32Ret = HI_MPI_SYS_Bind(&stSrcChn, &stDestChn);if (s32Ret != HI_SUCCESS){SAMPLE_PRT("failed with %#x!\n", s32Ret);return HI_FAILURE;}VpssGrp ++;}

先是这一句：ViChn = j * stViParam.s32ViChnInterval;
前面不是设置了通道id之间的差值吗，这里通过 j 乘这个差值就能找到具体的通道

然后把vi的channel和Vpss Group里的channel绑定起来

		//Source: chn0 of dev0 in unit vistSrcChn.enModId  = HI_ID_VIU;//Internal unit number of ChipstSrcChn.s32DevId = 0;stSrcChn.s32ChnId = ViChn;//Purpose: chn0 of Grp0 in the vpss unitstDestChn.enModId  = HI_ID_VPSS;stDestChn.s32DevId = VpssGrp;stDestChn.s32ChnId = 0;
