硬件电路(25)-过温保护器件ksd9700温控开关

一、概述

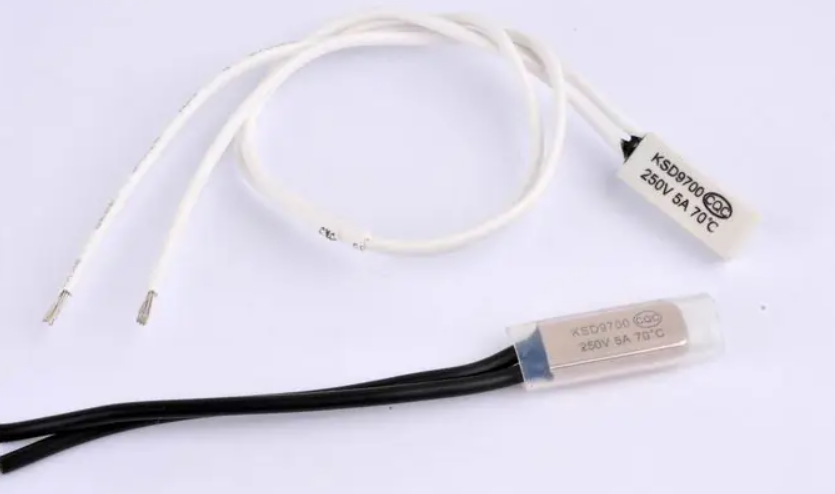

        KSD9700系列温控开关是一种双金属作为感温元件的温控器，具有动作迅速、控温精确、控制电流大、使用寿命长的特点，被广泛应用于各类微型电机、电磁炉、空调电机、小家电等做温度保护控制。

二、应用

KSD9700系列产品是一种双金属作为感温元件的温控器，电器正常工作时，双金属片处于自由状态，触点处于闭合/断开状态,当温度升高至动作温度值时，双金属元件受热产生内应力而迅速动作，打开/闭合触点，切断/接通电路，从而起到热保护作用。当温度降到重定温度时触点自动闭合/断开，恢复正常工作状态。广泛用于家用电器电机及电器设备，如洗衣机电机、空调风扇电机、变压器、镇流器、电热器具等。KSD9700温控器是两片不同的合金组合在一起，通过电流后会发热，由于两种不同的合金热膨胀系数不同，合金势必向一个方向弯曲，触点离开，就断了电。弯曲速度与通过的电流大小和环境温度成正比，这样就保护了用电设备
