电气动调节单座V型球阀带阀杆节流套沟槽孔板的作用-耀圣

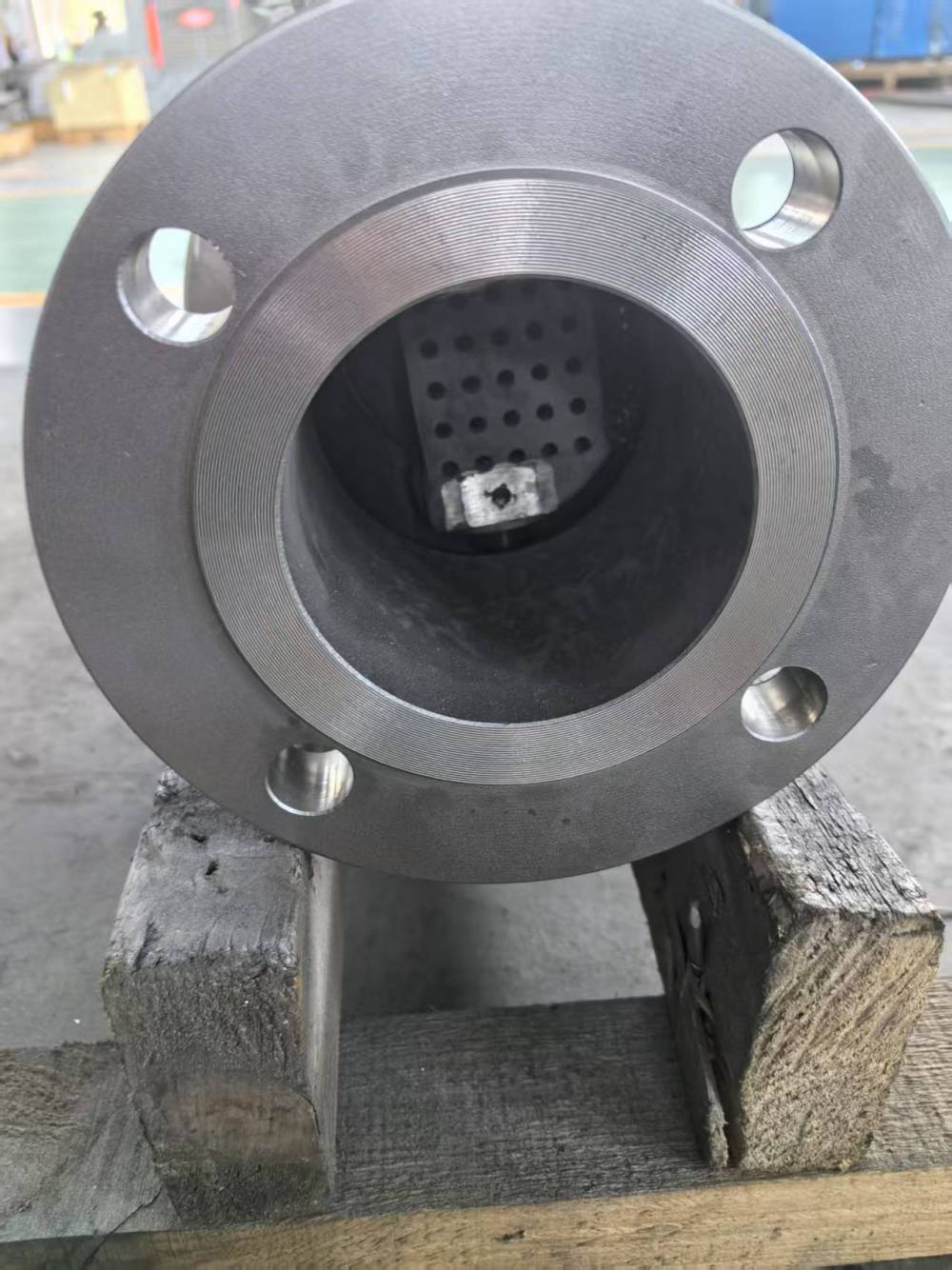

电气动调节单座V球阀杆节流套是阀门中的一个重要组件，主要用于调节和控制流体介质的流量、压力或流速，同时兼具导向、密封和稳定阀杆运动降低流速减少冲刷的作用。以下是其具体功能和应用场景的详细说明：

1. 节流与流量控制**

作用原理**：通过阀杆节流套与阀芯（或阀瓣）之间的间隙或特定结构（如小孔、沟槽）限制流体通道，实现对流量或压力的精细调节。

应用场景**：适用于需要精确流量控制的场合（如调节阀），电气动调节单座V球阀或高压差环境下防止流速过快导致的空化、气蚀等问题。

2. 导向与稳定性**

结构功能**：节流套通常与阀杆精密配合，提供径向支撑，确保阀杆在运动过程中保持垂直或线性运动，减少偏磨和振动。

优势**：延长阀门寿命，提升调节精度，尤其在高压、高频操作的阀门中尤为重要。

3. 减少空化与气蚀**

能量耗散**：通过多级节流或特殊流道设计，逐级降低流体压力，避免介质因压力骤降产生空泡（空化），从而减少对阀体和密封面的冲击破坏。

典型应用**：高压差阀门（如电站给水调节阀、石油化工高压系统）。

4. 密封辅助**

电气动调节单座V球阀配合密封件**：节流套可与填料函、密封环等协同工作，减少介质沿阀杆的泄漏。部分设计中，节流套本身带有密封面或与阀座形成副密封。

注意点**：并非主密封部件，主要起辅助密封或节流作用。

​

抗冲刷与耐磨**

材料选择**：节流套常采用硬质合金（如司太立合金）或陶瓷涂层，以耐受高速流体中颗粒的冲刷和腐蚀。

适用介质**：含固体颗粒、高流速或腐蚀性流体（如煤浆阀、矿用阀门）。

6. 流体导向与流场优化**

流道设计**：通过节流套的几何形状（如渐缩、渐扩结构）引导流体平稳流动，减少湍流和噪声，提升阀门整体效率。

典型阀门应用**

调节阀**：核心节流部件，电气动调节单座V球阀用于精确控制流量或压力。

截止阀**：高压差工况下通过节流套分级降压，保护密封面。

节流阀**：直接依赖节流套结构实现流量调节。

高温高压阀门**：防止阀杆卡涩，确保动作可靠性。

电气动调节单座V球阀选型与维护要点**

间隙设计**：需根据介质特性（黏度、颗粒度）和压差确定节流间隙，过大会导致泄漏，过小易卡阻。

定期检查**：长期使用后，节流套可能因磨损或腐蚀导致性能下降，需定期更换或修复。

总结**

阀杆节流套是阀门中兼顾流量控制、稳定性提升和部件保护的多功能组件，其设计直接影响阀门的调节精度、寿命及工况适应性。在高压、高速或腐蚀性介质等严苛环境中，其作用尤为关键。
