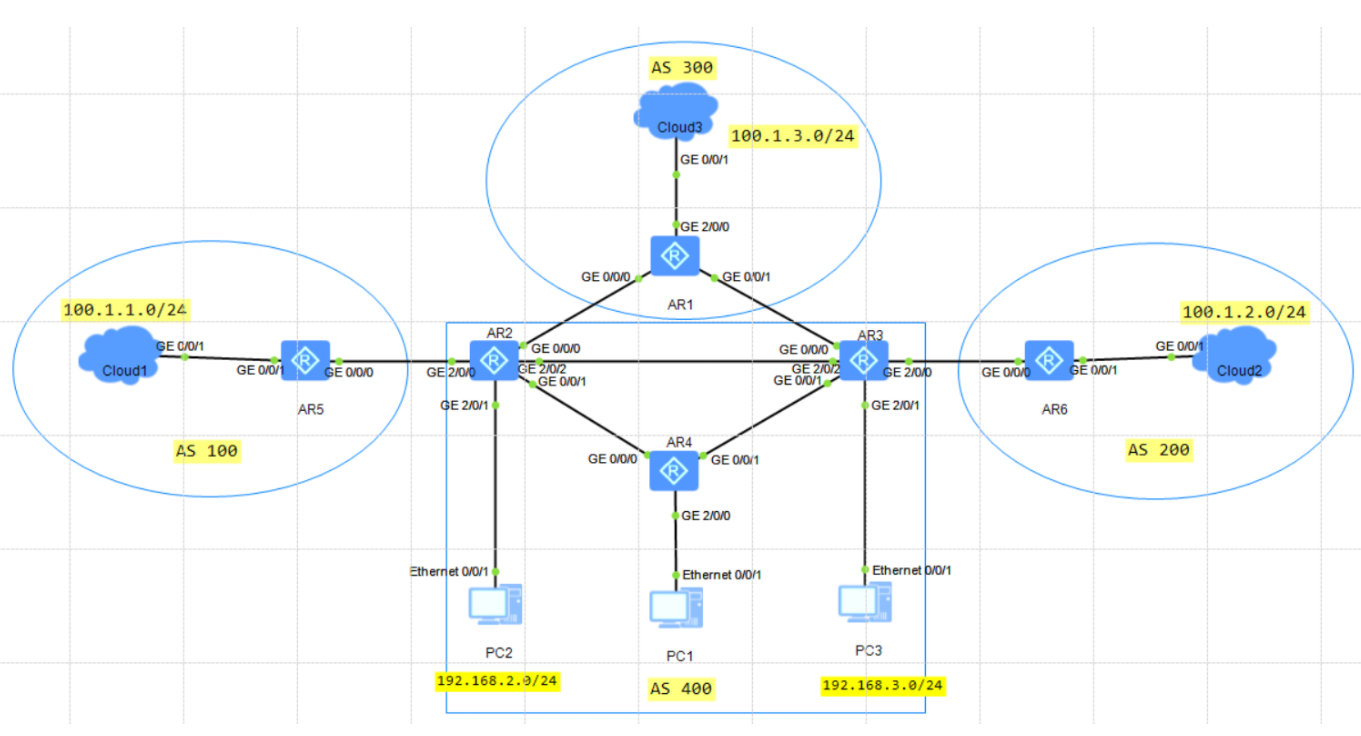

拓扑图
（1）AS 400 内部使用 OSPF 路由协议，使 PC2 访问 PC3 的路径优先选择 AR2-AR4-AR3。
（2）AS 400 内部使用 RIP 路由协议，使 PC2 访问 PC3 的路径优先选择 AR2-AR4-AR3。
（3）AR4 分别与 AR2 和 AR3 建立 IBGP 邻居，AR2 与 AR3 之间不允许建立 IBGP 邻居，则保证 AR1 与 AR3 的链路断开时，AR3 仍然可以访问 100.1.3.0，需要在 AR4 上配置什么命令。
（4）PC1 使用公网 IP 地址，PC2 与 PC4 使用私网 IP 地址，保证 AR2 或 AR3 只可以通告公网 IP 地址段，需要如何配置。
（5）保证 100.1.3.0/24 网段只能通告给 AS 400 区域，不能通告给 AS 100 和 AS 200，解决方案是什么。
（6）保证 100.1.2.0/24 网段需要通过 AS 300 作为中转区域，传递到 AS 100 的 AR5，解决方案是什么。
拓扑图
（1）AS 400 内部使用 OSPF 路由协议，使 PC2 访问 PC3 的路径优先选择 AR2-AR4-AR3。
-
通过修改OSPF的cost值，修改中间链路的cost值（修改两个路由学习方向的入接口）。
// 对AR2，AR3的G2/0/2接口进行修改
[AR2-GigabitEthernet2/0/2]ospf cost 10[AR3-GigabitEthernet2/0/2]ospf cost 10（2）AS 400 内部使用 RIP 路由协议，使 PC2 访问 PC3 的路径优先选择 AR2-AR4-AR3。
-
影响RIP的选路，去修改他的跳数。
[AR2-GigabitEthernet2/0/2]rip metricin 5 // metriin相当于ospf的cost值；修改为5跳-
当然左边的设备学到的路由也是需要更改cost值，使得来回路劲一致。
[AR3-GigabitEthernet2/0/2]rip metricin 5-
也可以使用
metricout修改，和metricin计算方式有所不同。
（3）AR4 分别与 AR2 和 AR3 建立 IBGP 邻居，AR2 与 AR3 之间不允许建立 IBGP 邻居，则保证 AR1 与 AR3 的链路断开时，AR3 仍然可以访问 100.1.3.0，需要在 AR4 上配置什么命令。
-
分析：因为从一个IBGP学到的路由，不能再传给下一个IBGP。所以AR3正常情况下是收不到AR2的路由，需要在AR4上配置反射器。
[AR1-bgp]network 100.1.3.0 24 // 再我们的AR1上记得宣告// 在AR4查看我们的bgp路由表，发现有两条路径
[AR4]dis bgp routing-table BGP Local router ID is 24.1.1.4 Status codes: * - valid, > - best, d - damped,h - history, i - internal, s - suppressed, S - StaleOrigin : i - IGP, e - EGP, ? - incompleteTotal Number of Routes: 2Network NextHop MED LocPrf PrefVal Path/Ogn*>i 100.1.3.0/24 24.1.1.2 0 100 0 300i* i 34.1.1.3 0 100 0 300i-
但是在AR3和AR2上是只有一条路径的，因为中间没有反射器是接收不到另一边的路由的。
// 在AR4上配置反射器
[AR4-bgp]peer 24.1.1.2 reflect-client
[AR4-bgp]peer 34.1.1.3 reflect-client -
在AR3上发现已经可以从24.1.1.2上学来路由了。
-
此时断开AR1与AR3之间的链路，发现ping 100.1.3.0网段还是不通，缺少回来的路由，需要在AR4上面宣告34网段（宣告给AR4身后的网段）
[AR4-bgp]network 34.1.1.0 2
（4）PC1 使用公网 IP 地址，PC2 与 PC4 使用私网 IP 地址，保证 AR2 或 AR3 只可以通告公网 IP 地址段，需要如何配置。
有两种方式，第一种是路由引入，但是开始RIP全部都宣告了，这样会把私有地址都宣告进去，虽然可以做路由过滤但是非常麻烦。
第二种方式就直接使用BGP路由的宣告方式，直接仅宣告60.1.1.0的网段。
（5）保证 100.1.3.0/24 网段只能通告给 AS 400 区域，不能通告给 AS 100 和 AS 200，解决方案是什么。
可以在AR5，AR6做路由过滤
做BGP团体属性限制
[AR2]acl 2000
[AR2-acl-basic-2000]rule permit source 100.1.3.0 0.0.0.255[AR2]route-policy 1 permit node 1
[AR2-route-policy]if-match acl 2000
[AR2-route-policy]apply community no-expert // 不给EBGP通告路由
[AR2]route-policy 1 permit node 2 // 如果没有空的列表，除了ACL匹配的路由外都会被过滤掉，所以需要配置空列表// BGP中调用；调用之后，AR5上发现就没有路由条目了。
[AR2-bgp]peer 12.1.1.1 route-policy 1 import
// 在AR3上作同样操作，AR5就会有效果（6）保证 100.1.2.0/24 网段需要通过 AS 300 作为中转区域，传递到 AS 100 的 AR5，解决方案是什么。
有时候需要中转，网络需要被中转学习到。从AR3-AR1-AR2路径走。
可以在AR2上对着AR4增加AS_Path长度来影响我们选路：（注意：在AR3 上做是没有用的）
[AR2]acl 2001 [AR2-acl-basic-2001]rule permit source 100.1.2.0 0.0.0.255[AR2]route-policy 2 permit node 1 [AR2-route-policy]if-match acl 2001 [AR2-route-policy]apply as-path 500 600 // 增加as号 [AR2]route-policy 2 permit node 2[AR2]bgp 400 [AR2-bgp]peer 24.1.1.2 route-policy 2 import
做了以上配置后发现还是不能走上面，因为EBGP防环机制的问题，走上面会携带AS号200,400,300,400；会有重复的AS号，会抛弃掉这个数据。
但是可以做一个接收带有重复AS号的路由；由于上面的设置，这样就可以优先接收来自AR1的路由了。
[AR2-bgp]peer 12.1.1.1 allow-as-loop // 这是AR2可以接受带重复AS号的路由// 如果路由都从上面通过，AR3同样配置，上面的route-policy同样配置 [AR3-bgp]peer 13.1.1.1 allow-as-loop

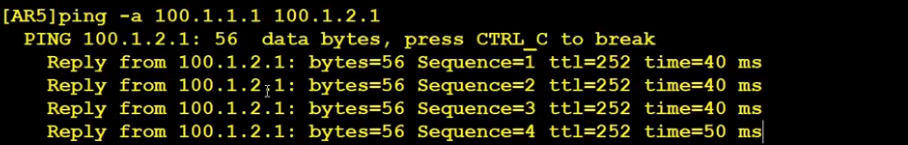

ping -a 加上源地址
