智能电网第1期 | 工业交换机在变电站自动化系统中的作用

随着智能电网建设的加速推进，变电站自动化系统对通信网络的实时性、可靠性和安全性提出了更高要求。在变电站智能化改造过程中，传统网络架构面临诸多挑战：

多协议兼容难题：继电保护、测控装置等设备通信协议多样，难以统一接入；

强电磁干扰环境：变电站内高压设备运行时产生强电磁干扰，普通交换机易受干扰；

高实时性要求：GOOSE、SV报文传输需满足μs级低时延，确保保护动作快速可靠；

运维管理复杂：设备分布广，故障定位困难，传统网络运维效率低下。

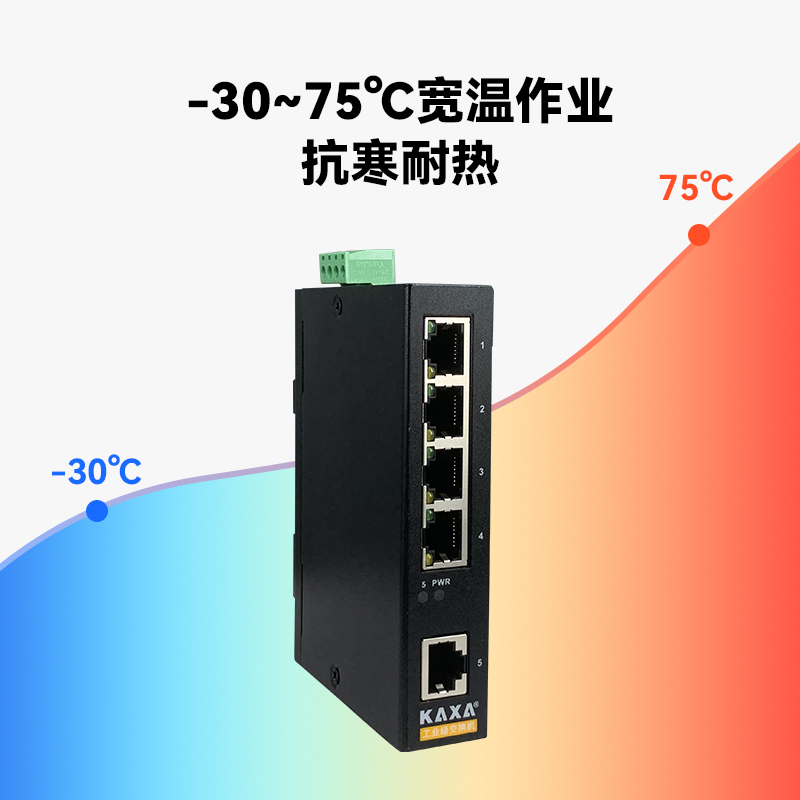

针对变电站自动化系统的通信需求，KAXA凯莎科技提供基于KXS205G五口千兆工业交换机的电力通信解决方案，为智能变电站提供高可靠、低时延的数据传输保障。

一、变电站自动化通信架构

KXS205G工业交换机采用分层组网架构，适配智能变电站三层两网结构：

过程层：连接合并单元、智能终端，传输SV采样值、GOOSE跳闸信号；

间隔层：实现保护测控装置互联，支持IEC 61850通信协议；

站控层：通过光纤环网汇聚数据，上传至监控系统（SCADA）。

核心组网方案：

采用冗余环网设计，通过VLAN划分实现GOOSE、SV和MMS业务隔离，并利用5个千兆端口的混合接入能力，满足不同电力设备的连接需求，确保数据传输的高可靠性和实时性。

方案通过光纤环网构建主干通信网络，为过程层、间隔层和站控层设备提供稳定连接，同时支持QoS优先级调度和远程网管功能，全面适配智能变电站的严苛通信要求。

KAXA凯莎科技深耕电力通信领域，其高可靠通信解决方案已成功应用于智能变电站、配电自动化、新能源电站等场景，为电网安全运行提供坚实的通信保障。
