电容加速电路！

大家好，我是记得诚。

今天分享一个小电路：电容加速电路。

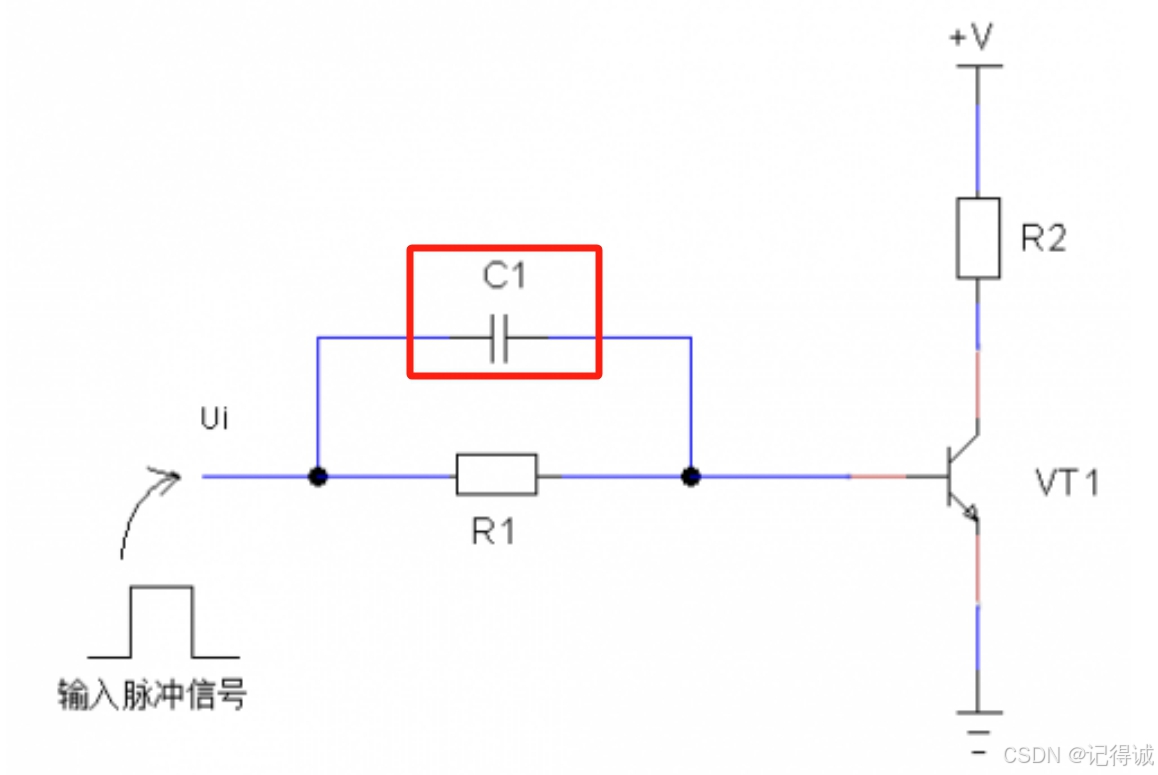

下面是一个普通的三极管开关电路，区别是多了一个C1，C1被称为加速电容。作用是：加速三极管VT1的开通和截止，做到快开快关。

工作原理：

1、当Ui从低电平切到高电平

因为C1电压不能突变的特性，相当于短路，VT1基极电压等于Ui的峰值电压（最大值），此时Ib电流是最大的，加速了VT1导通。后C1慢慢充电，三极管基极电压会降到平稳的电压值，最后C1两端左正右负，电势差为VH。

2、当Ui从高电平切到低电平

当Ui切换到低电平0V，因为C1电压不能突变特性，C1两端电势差瞬间变为变为-VH，加速了VT1的截止，然后-VH这个电势差会逐渐升到 0V。

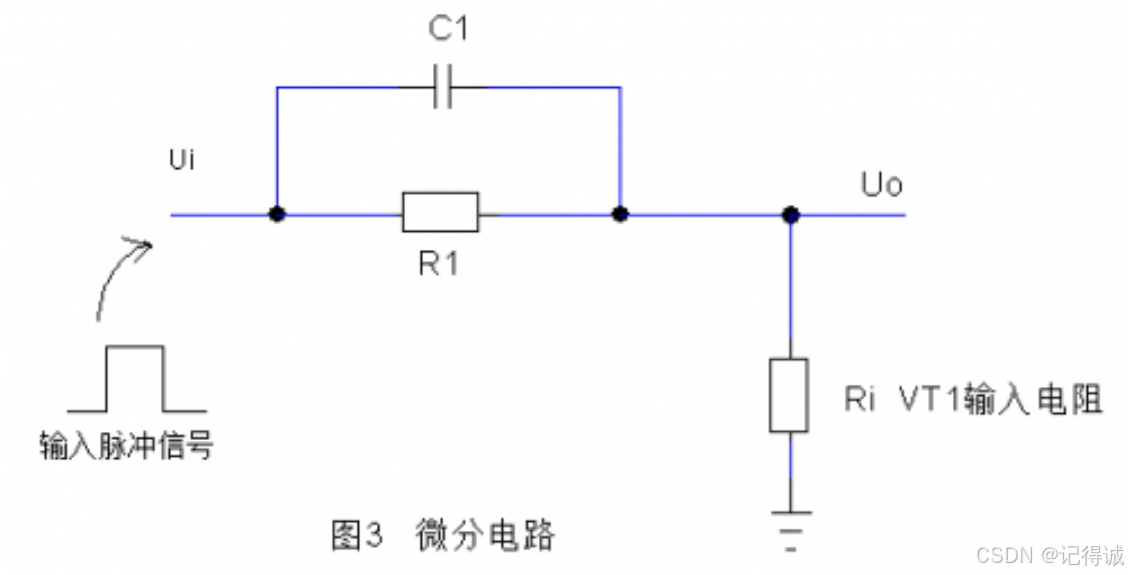

电路可以简化成下图，C1和三极管的输入电阻Ri形成了微分电路。

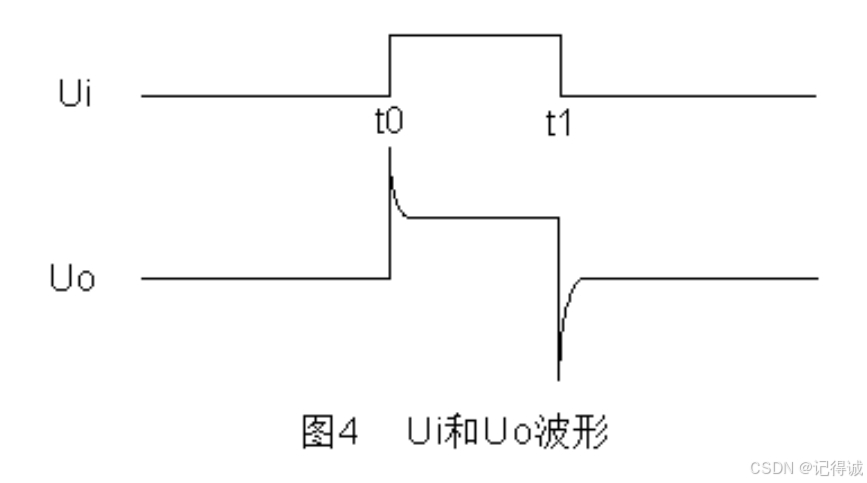

Ui和Uo的电压波形如下图所示。
