晨控CK-FR12与欧姆龙NX系列PLC配置EtherNet/IP通讯连接操作手册

晨控CK-FR12系列作为晨控智能工业级别RFID读写器,支持大部分工业协议如RS232、RS485、以太网。支持工业协议Modbus RTU、Modbus TCP、Profinet、EtherNet/lP、EtherCat以及自由协议TCP/IP等。

本期主题：围绕CK-FR12产品的EtherNet/IP通讯协议与欧姆龙PLC进行通讯配置说明。

1. 准备阶段

1. RFID读卡器配置软件：RFID_TOOL

1. 编程软件：Sysmac Studio

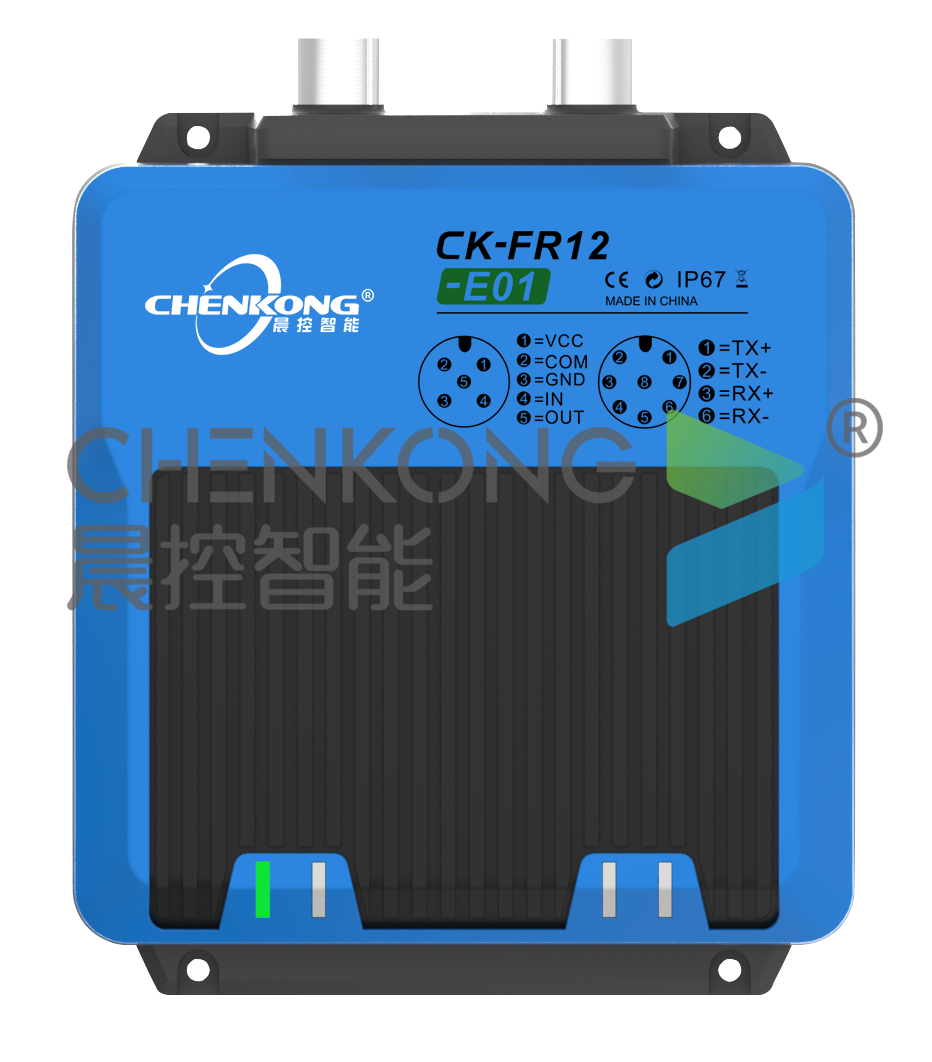

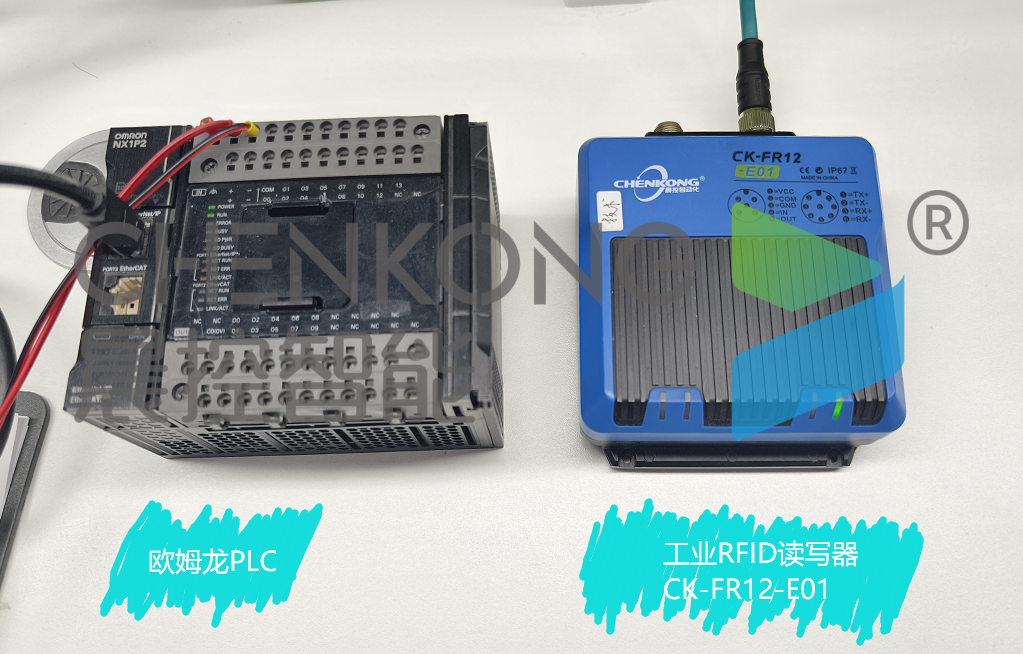

2. RFID读写器：CK-FR12-E01
3. PLC：欧姆龙NX系列PLC
4. 通讯协议：Ethernet/IP
5. 连接方式：以太网

配置设置：
1、连接设备

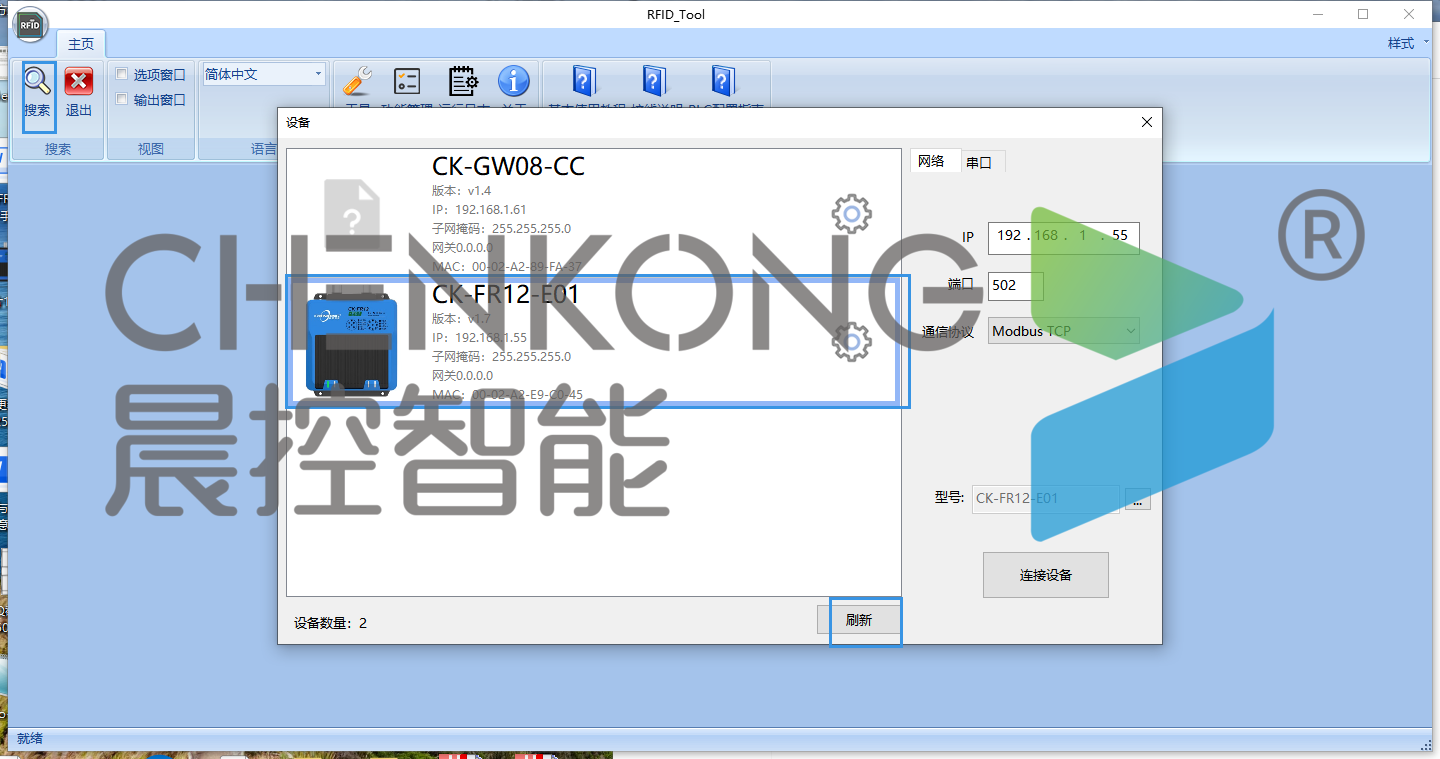

打开配置软件，搜索设备后，

选择设备连接

1. 设置映射内存

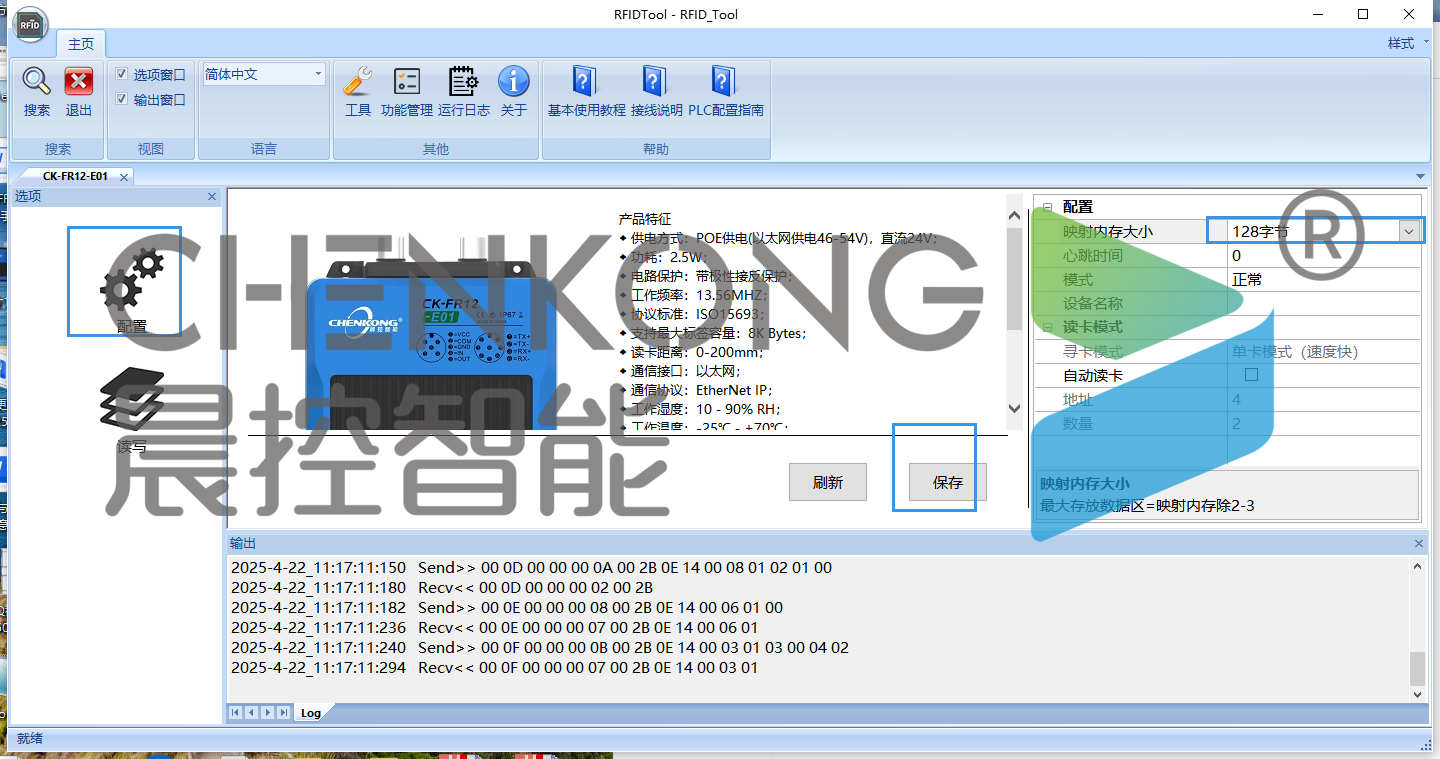

在配置中设置映射内存128

点击保存，断电重启读卡器配置完成

通讯设置：

1、新建变量

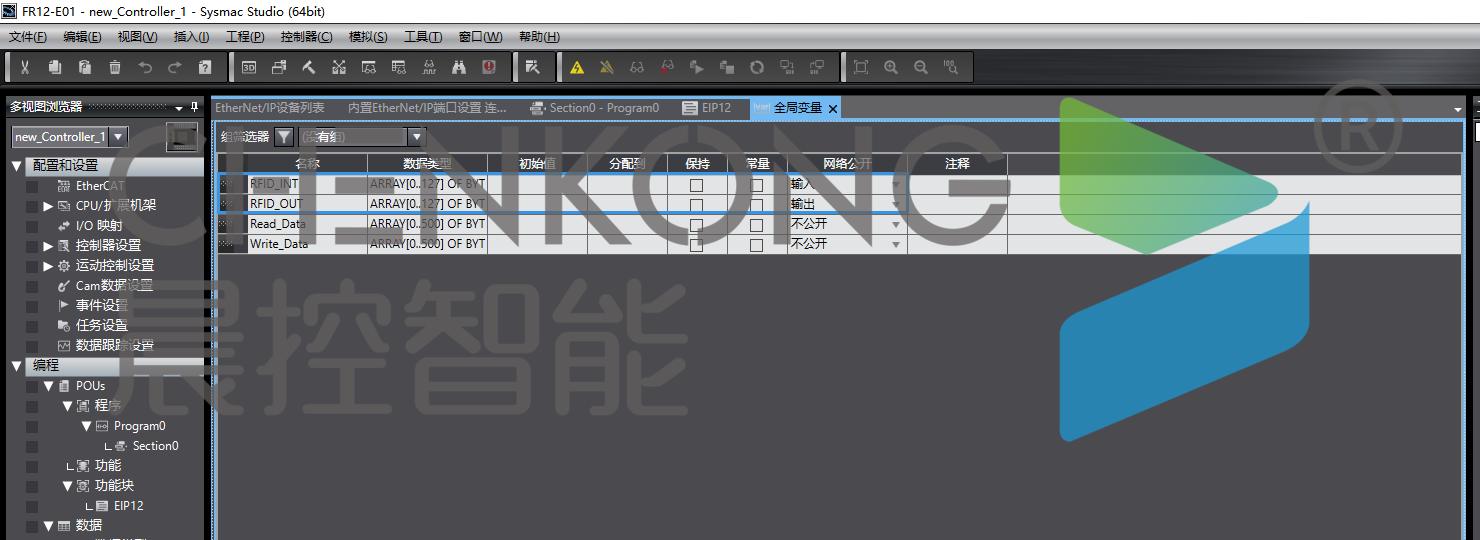

1. 打开欧姆龙程序，在全局变量中新建两个128的数组
2. 分别将网络公开设置为输入和输出，作为读卡器的输入输出

2、进入EIP配置

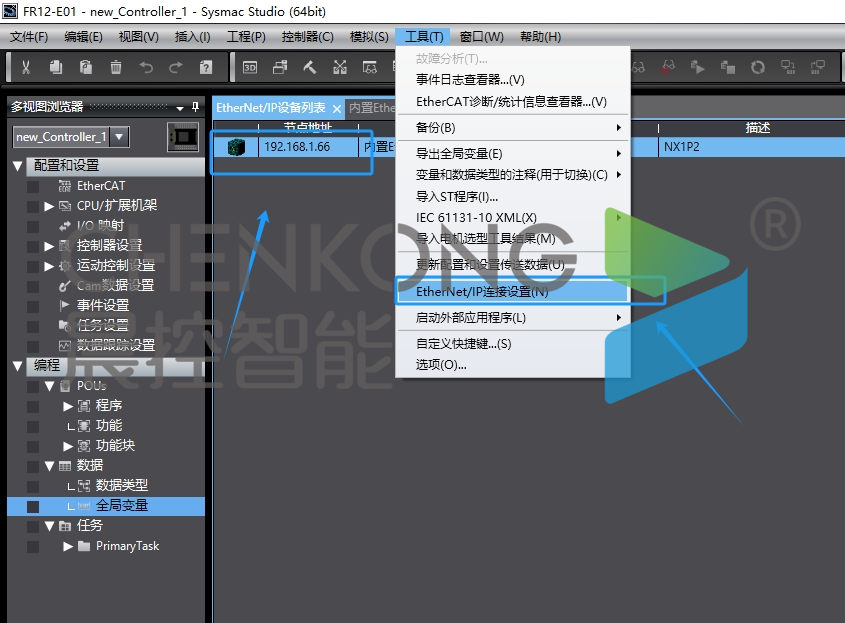

1. 在上方工具，点击EtherNet/IP连接设置

1. 双击需要连接的plc设置

3、建立标签组

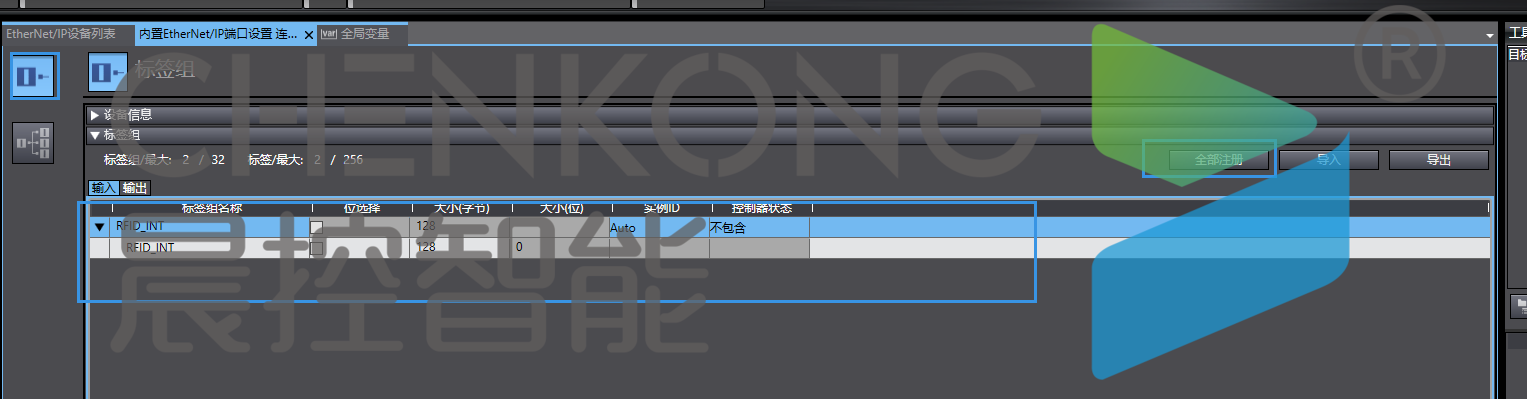

1. 在标签组右上角点击全部注册
2. 选择刚刚新建的两个数组变量，点击注册

4、添加ESD文件

1. 右键工具箱空白处

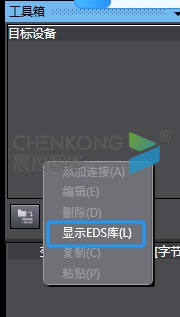

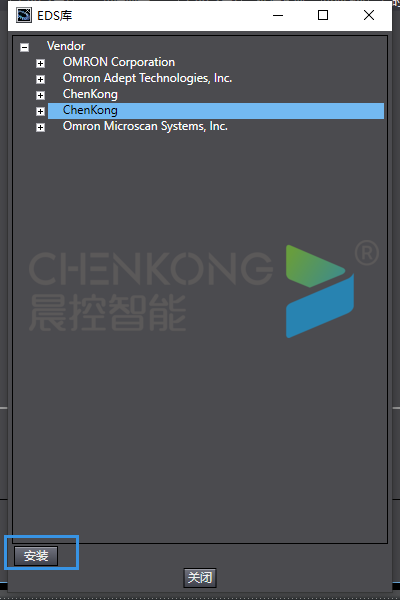

2. 点击显示EDS库，在库中添加设备eds文件

1. 添加连接

1. 点击工具箱加号“+”。
2. 输入节点地址（案例以读卡器设备ip为192.168.1.80）
3. 型号名称：选择刚刚添加的eds文件。
4. 修订版：1
5. 点击添加
6. 右键加入的设备，点击添加连接

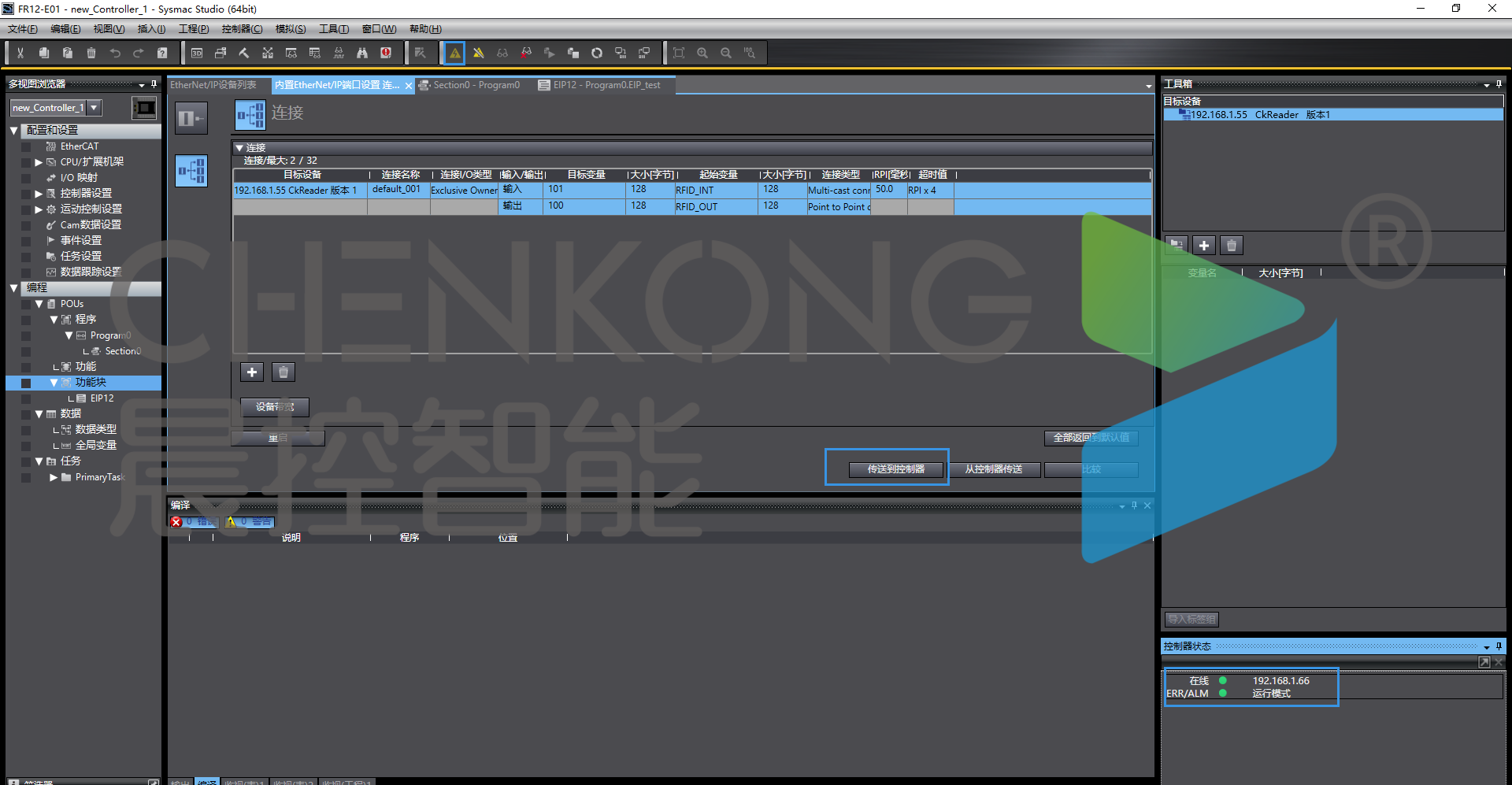

1. 填写输入输出，大小字节填写为128，选择刚刚添加的标签组

6、下载配置

1. 点击在线，连接PLC
2. 点击下方的传送到控制器，将配置下载至PLC中，即可连接完成

7、功能块使用操作说明

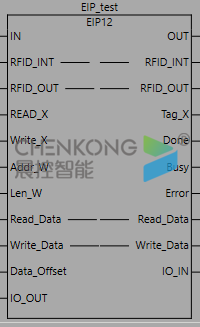

（1）功能块说明

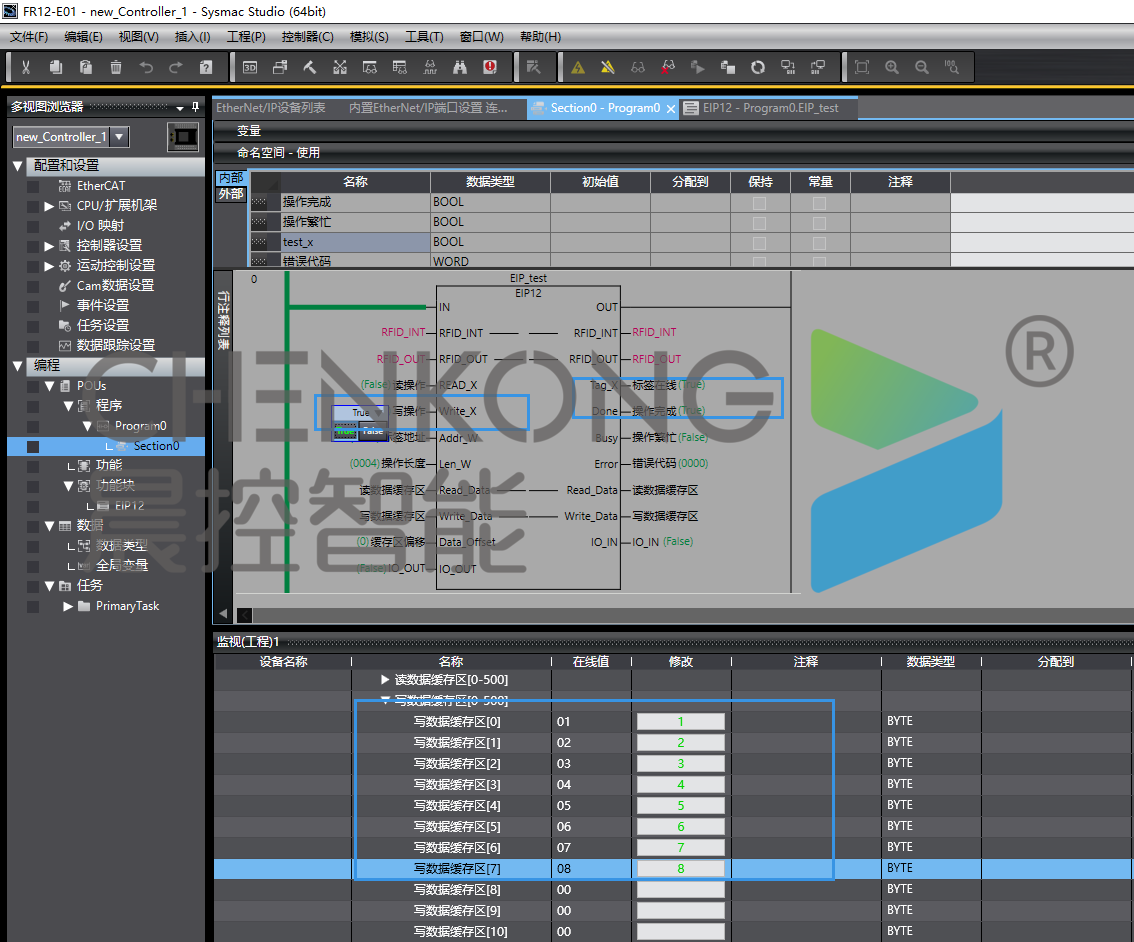

（2）写操作例子

1先将数据写入写数据块中

2触发写入操作

3等待操作完成置位，即数据写入到标签完成

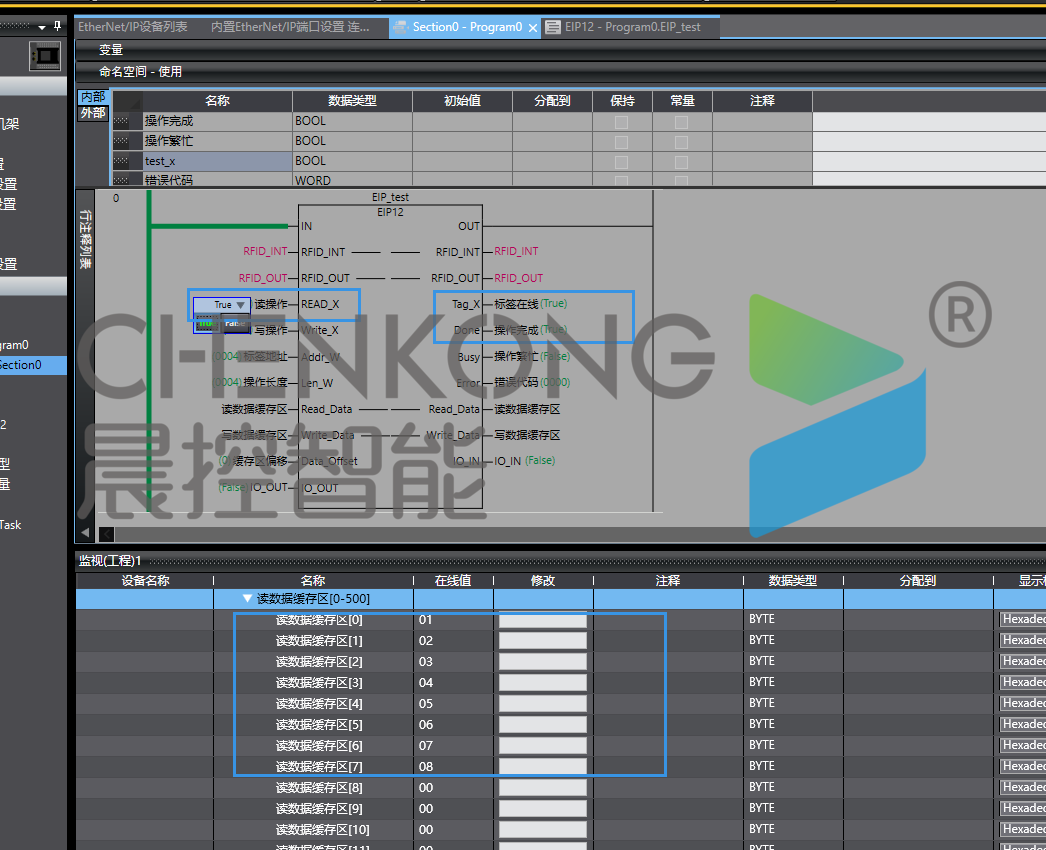

（3）读操作

1触发读取操作

2等待读取操作完成

3读取完成后在读数据块中取读取到的数据
