WLAN漫游简介

• WLAN漫游是指STA在不同AP覆盖范围之间移动且保持用户业务不中断的行为。
• 实现WLAN漫游的两个AP必须使用相同的SSID和安全模板（安全模板名称可以不同，但是安全模板下的配置必须相同），认证模板的认证方式和认证参数也要配置相同。
• WLAN漫游策略主要解决以下问题：
  • 避免漫游过程中的认证时间过长导致丢包甚至业务中断。
  • 保证用户授权信息不变。
  • 保证用户IP地址不变。

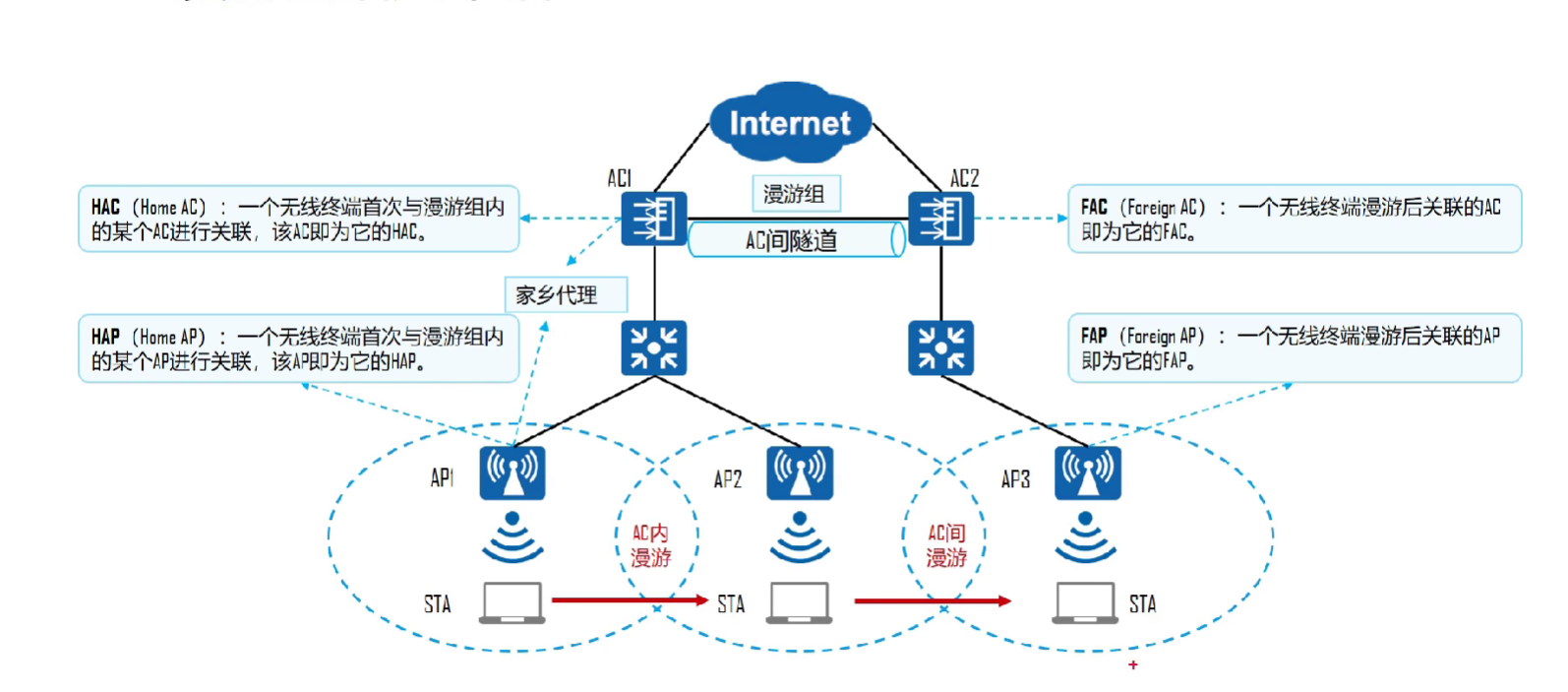

WLAN漫游相关术语

WLAN漫游类型

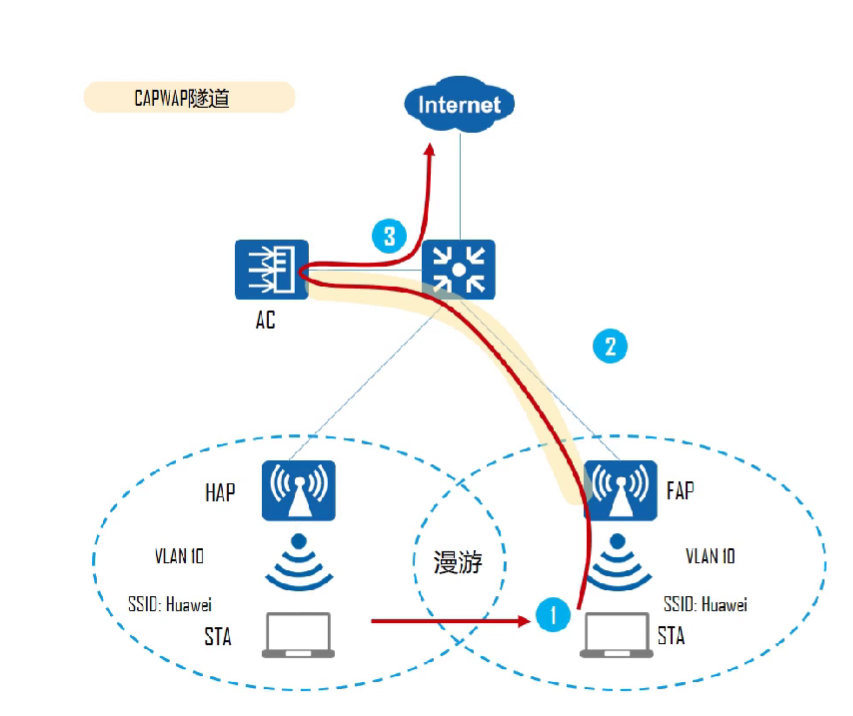

AC内二层漫游-隧道转发

• 漫游前：
  • STA发送业务报文给HAP。
  • HAP接收到业务报文后通过CAPWAP隧道发送给AC。
  • AC直接将业务报文经过交换机发送给上层网络。
• 漫游后:
  • STA发送业务报文给FAP。
  • FAP接收到业务报文后通过CAPWAP隧道发送给AC。
  • AC直接将业务报文经过交换机发送给上层网络。

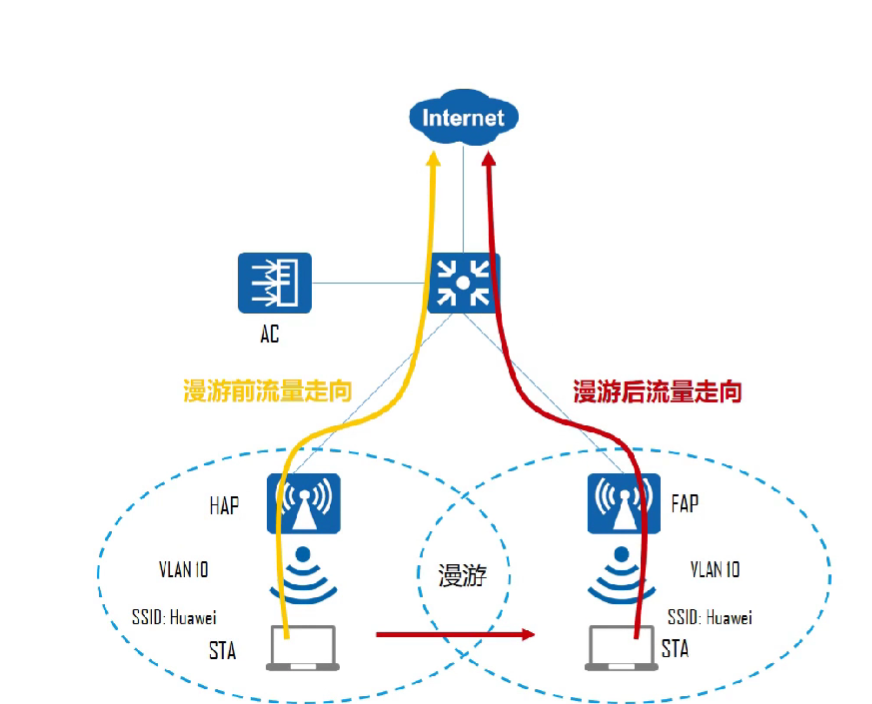

AC内二层漫游-直接转发

• 漫游前：
  • STA发送业务报文给HAP。
  • HAP接收到业务报文后经由网关（交换机）发送给上层网络。
• 漫游后:
  • STA发送业务报文给FAP。
  • FAP接收到业务报文后经由网关（交换机）发送给上层网络。

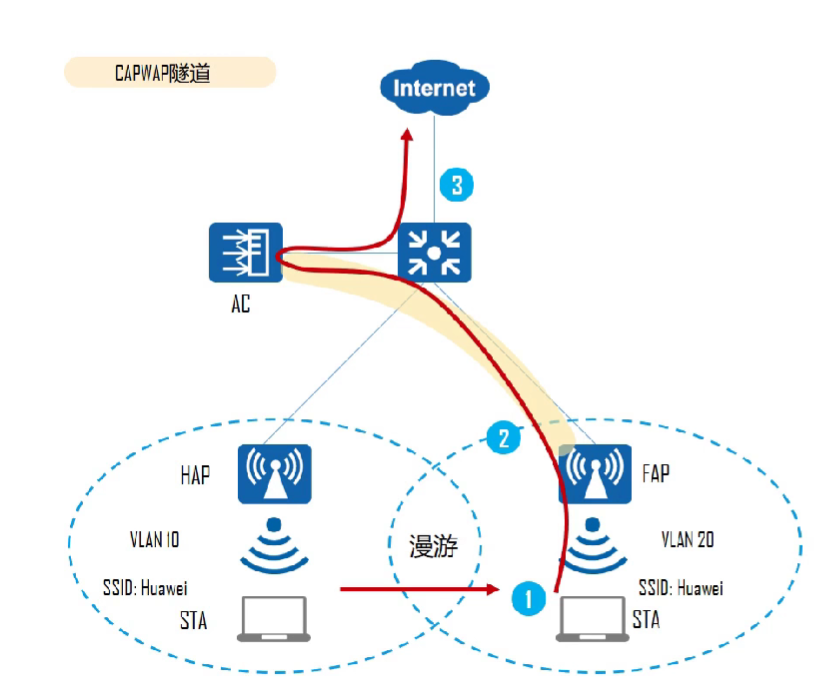

AC内三层漫游-隧道转发

• 漫游前：
  • STA发送业务报文给HAP。
  • HAP接收到业务报文后通过CAPWAP隧道发送给HAC。
  • HAC将业务报文经过交换机发送给上层网络。
• 漫游后:
  • STA发送业务报文给FAP。
  • FAP接收到业务报文后通过CAPWAP隧道发送给HAC。
  • HAC将业务报文经过交换机发送给上层网络。

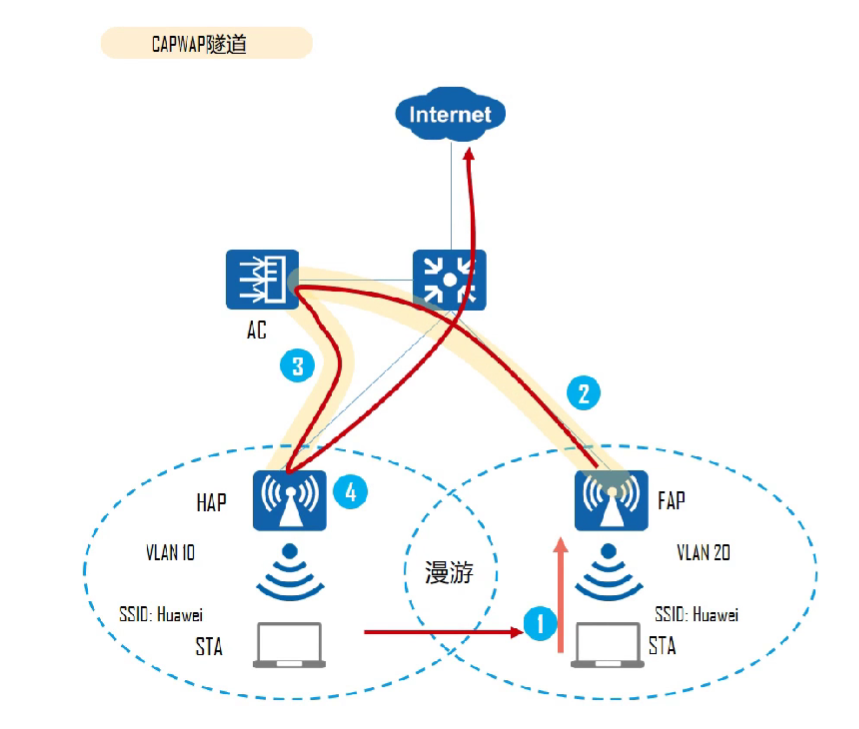

AC内三层漫游-直接转发（HAP为家乡代理）

• 漫游前:
  • STA发送业务报文给HAP。
  • HAP接收到业务报文后通过CAPWAP隧道发送给HAC。
  • HAC将业务报文经过交换机发送给上层网络。
• 漫游后：
  • STA发送业务报文给FAP。
  • FAP接收到业务报文后通过CAPWAP隧道发送给HAC。
  • HAC接收到业务报文后通过CAPWAP隧道发送给HAP。
  • HAP将业务报文经过交换机发送给上层网络。

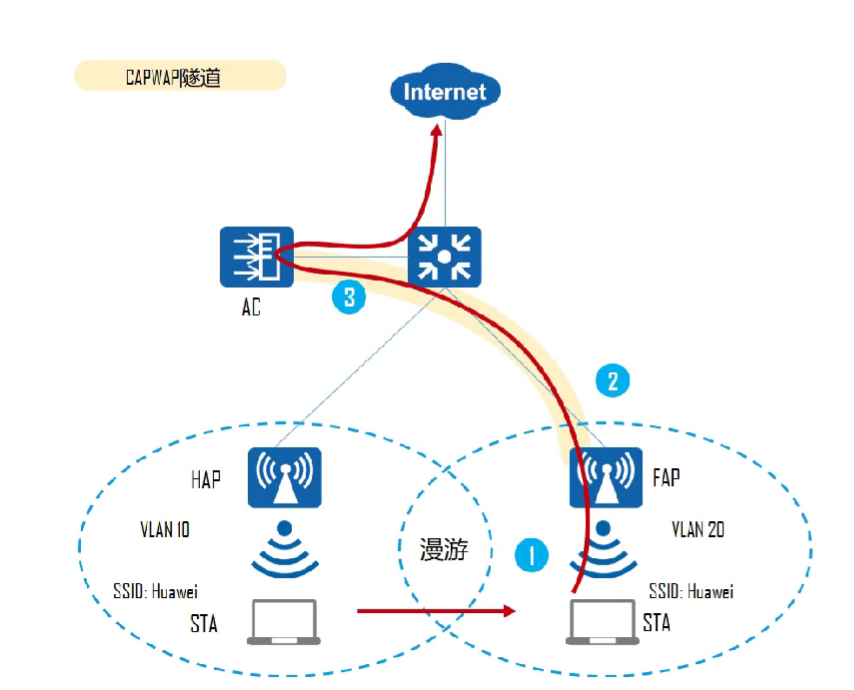

AC内三层漫游-直接转发（HAC为家乡代理）

• 漫游前：
  • STA发送业务报文给HAP。
  • HAP接收到业务报文后直接将业务报文经过交换机发送
  • 给上层网络。
• 漫游后:
  • STA发送业务报文给FAP。
  • FAP接收到业务报文后通过CAPWAP隧道发送给HAC。
  • HAC直接将业务报文经过交换机发送给上层网络。

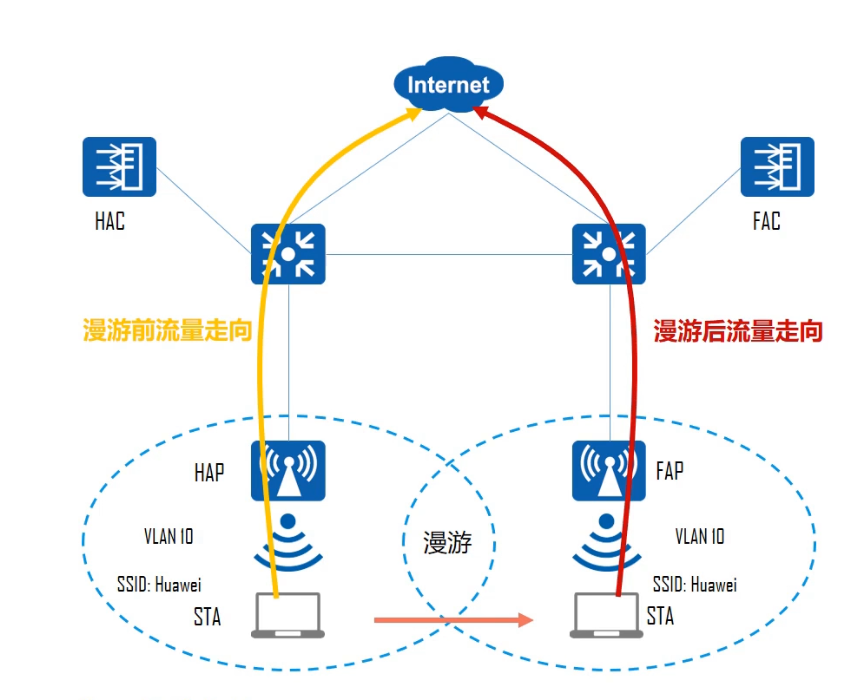

AC间二层漫游-直接转发

• 漫游前：
  • STA发送业务报文给HAP。
  • HAP接收到业务报文后经由网关（交换机）发送给上层网络。
• 漫游后:
  • STA发送业务报文给FAP。
  • FAP接收到业务报文后经由网关（交换机）发送给上层网络。

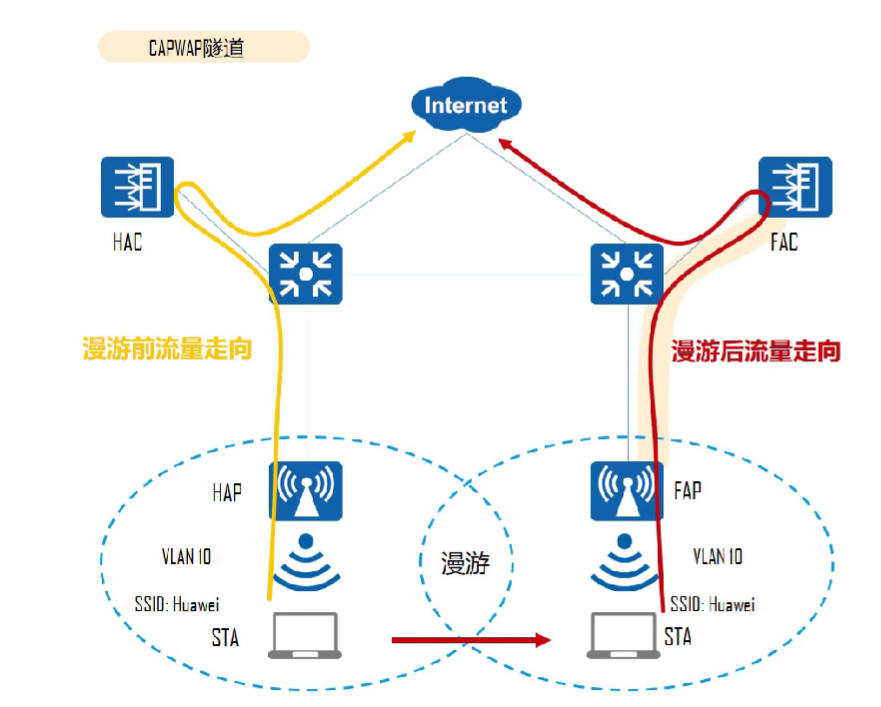

AC间二层漫游-隧道转发

• 漫游前：
  • STA发送业务报文给HAP。
  • HAP接收到业务报文后通过CAPWAP隧道发送给HAC。
  • HAC将业务报文经由发送给上层网络。
• 漫游后:
  • STA发送业务报文给FAP。
  • FAP接收到业务报文后通过CAPWAP隧道发送给FAC。
  • FAC直接将业务报文经由交换机发送给上层网络。

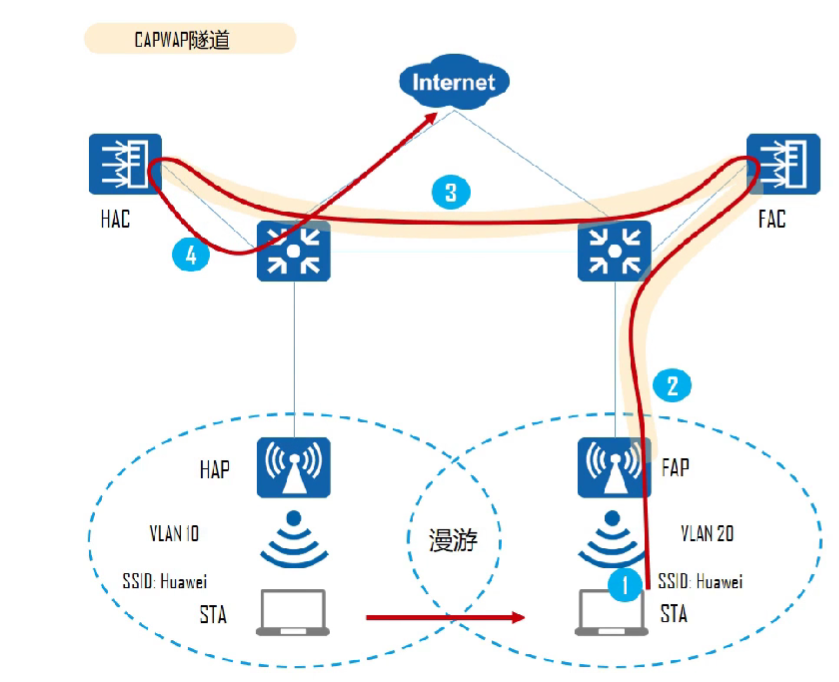

AC间三层漫游-隧道转发

• 漫游前：
  • STA发送业务报文给HAP。
  • HAP接收到业务报文后通过CAPWAP隧道发送给HAC。
  • HAC直接将业务报文经过交换机发送给上层网络。
• 漫游后：
  • STA发送业务报文给FAP。
  • FAP接收到业务报文后通过CAPWAP隧道发送给FAC
  • FAC通过HAC和FAC之间的AC间隧道将业务报文转发给HAC。
  • HAC直接将业务报文经由交换机发送给上层网络。

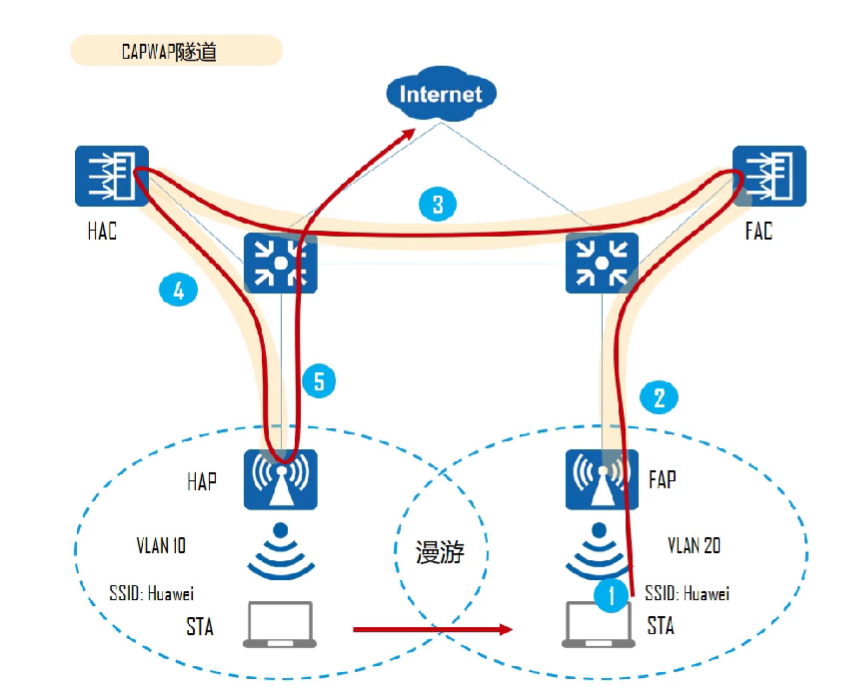

AC间三层漫游-直接转发(HAP为家乡代理）

• 漫游前:
  • STA发送业务报文给HAP。
  • HAP接收到业务报文后直接将业务报文经过交换机发送给上层网络。
• 漫游后：
  • STA发送业务报文给FAP。
  • FAP接收到STA发送的业务报文并通过CAPWAP隧道发送给FAC。
  • FAC通过HAC和FAC之间的AC间隧道将业务报文转发给HAC。
  • HAC通过CAPWAP隧道将业务报文发送给HAP。
  • HAP直接将业务报文发送给上层网络。

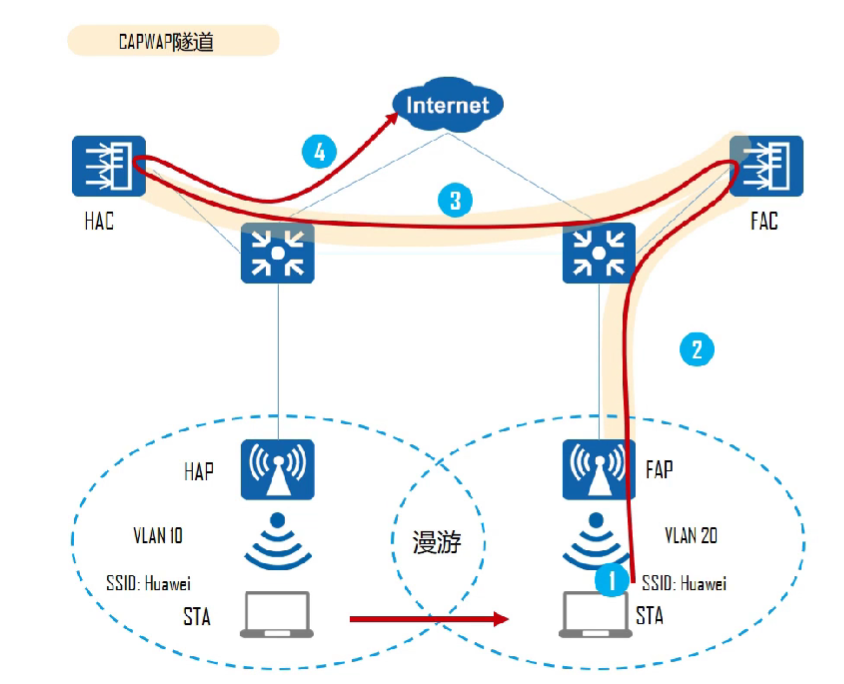

AC间三层漫游-直接转发(HAC为家乡代理)

• 漫游前：
  • STA发送业务报文给HAP。
  • HAP接收到业务报文后直接将业务报文经过交换机发送给上层网络。
• 漫游后：
  • STA发送业务报文给FAP。
  • FAP接收到STA发送的业务报文并通过CAPWAP隧道发送给FAC。
  • FAC通过HAC和FAC之间的AC间隧道将业务报文转发给HAC。
  • HAC直接将业务报文发送给上层网络。
