一、介绍

        溶液的酸碱度（PH值）是溶液的一个重要特性。但是PH复合电极输出的是mV级的电压信号，单片机无法直接进行识别处理，所以要使用PH传感器模块。PH传感器模块价格低廉、使用方便、测量精度高，可直接输出0~5V电压信号。每一个突然就杳无音讯的人，都在打着这一辈子最硬的仗

以下是PH传感器的参数：

名称	PH传感器
工作电压	DC 5V
测量范围	0~14PH
测量温度	0~60℃
精度	±0.01pH（25℃）
响应时间	≤ 1min
PH传感器接口	BNC接口
温度传感器接口	XH2.54

哔哩哔哩视频链接：

PH传感器模块（E201电极 STM32）

（资料分享见文末）

二、传感器原理

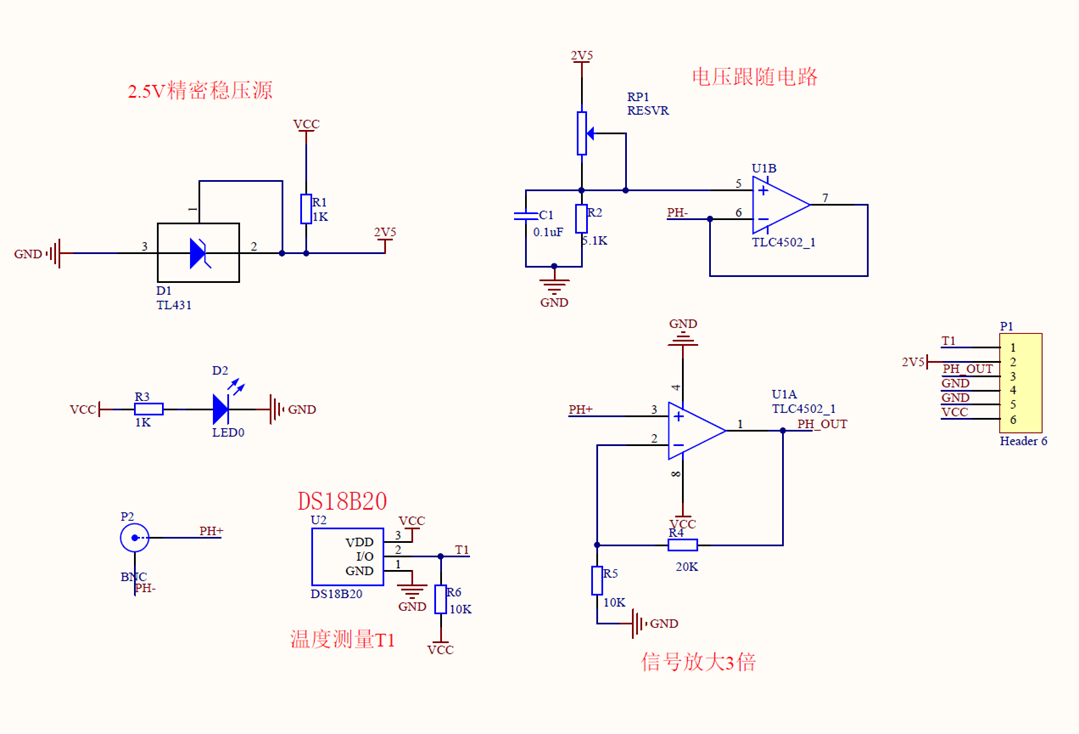

1.原理图

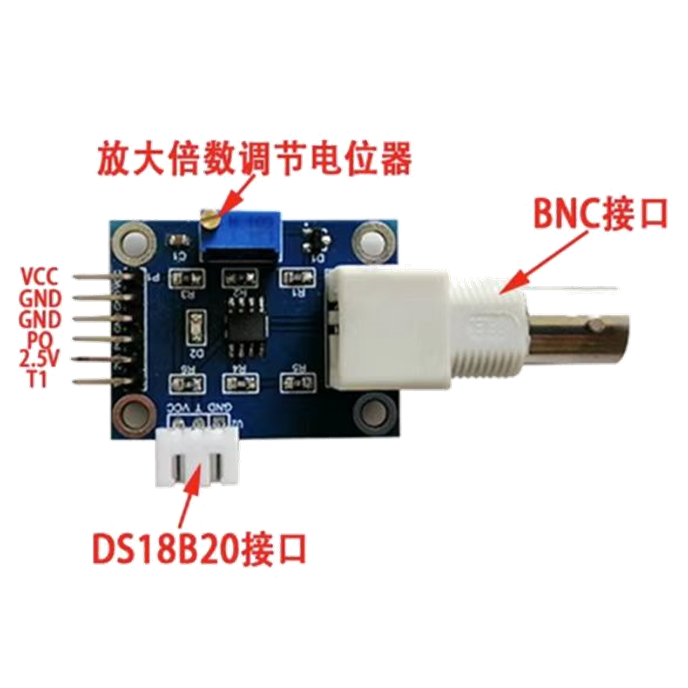

2.引脚描述

引脚名称	描述	备注
VCC	接电源正极（5V）	不可使用3.3V
GND	接电源负极
PO	模拟信号输出正极	输出电压范围0~5V
2V5	基准电压2.5V输出	测试使用，不外接电源
T1	温度信号输出	可通过软件进行补偿

三、程序设计

1.使用STM32F103C8T6读取PH传感器采集的数据，通过OLED上显示

PH	PA0
OLED_SCL	PB11
OLED_SDA	PB10

main文件

#include "stm32f10x.h"
#include "led.h"
#include "usart.h"
#include "delay.h"
#include "oled.h"
#include "ph.h"
#include "adcx.h"/*****************辰哥单片机设计******************STM32* 项目			:	PH传感器实验                     * 版本			: V1.0* 日期			: 2025.2.4* MCU			:	STM32F103C8T6* 接口			:	参看ph.h							* BILIBILI	:	辰哥单片机设计* CSDN			:	辰哥单片机设计* 作者			:	辰哥 **********************BEGIN***********************/float value;
u8 buff[30];//参数显示缓存数组
float ph_data;int main(void)
{ SystemInit();//配置系统时钟为72M	delay_init(72);LED_Init();LED_On();PH_Init();USART1_Config();//串口初始化OLED_Init();printf("Start \n");delay_ms(1000);OLED_Clear();//显示“PH:”OLED_ShowString(0,0,"PH:",16,1);while (1){LED_Toggle();value = PH_GetData();  printf("PH: %f\r\n",value);sprintf((char*)buff,"%.2f",value);OLED_ShowString(60,0,buff,16,1);delay_ms(200);}}

ph.h文件

#ifndef __PH_H
#define	__PH_H
#include "stm32f10x.h"
#include "adcx.h"
#include "delay.h"
#include "math.h"/*****************辰哥单片机设计******************STM32* 文件			:	PH传感器h文件                   * 版本			: V1.0* 日期			: 2025.2.4* MCU			:	STM32F103C8T6* 接口			:	见代码							* BILIBILI	:	辰哥单片机设计* CSDN			:	辰哥单片机设计* 作者			:	辰哥**********************BEGIN***********************/#define PH_READ_TIMES	10  //PH传感器ADC循环读取次数/***************根据自己需求更改****************/
// PH GPIO宏定义#define		PH_GPIO_CLK								RCC_APB2Periph_GPIOA
#define 	PH_GPIO_PORT							GPIOA
#define 	PH_GPIO_PIN								GPIO_Pin_0
#define   ADC_CHANNEL								ADC_Channel_0	// ADC 通道宏定义/*********************END**********************/void PH_Init(void);
float PH_GetData(void);#endif /* __PH_H */

ph.c文件

#include "ph.h"/*****************辰哥单片机设计******************STM32* 文件			:	PH传感器c文件                   * 版本			: V1.0* 日期			: 2024.2.4* MCU			:	STM32F103C8T6* 接口			:	见代码							* BILIBILI	:	辰哥单片机设计* CSDN			:	辰哥单片机设计* 作者			:	辰哥**********************BEGIN***********************/void PH_Init(void)
{{GPIO_InitTypeDef GPIO_InitStructure;RCC_APB2PeriphClockCmd (PH_GPIO_CLK, ENABLE );	// 打开 ADC IO端口时钟GPIO_InitStructure.GPIO_Pin = PH_GPIO_PIN;					// 配置 ADC IO 引脚模式GPIO_InitStructure.GPIO_Mode = GPIO_Mode_AIN;		// 设置为模拟输入GPIO_Init(PH_GPIO_PORT, &GPIO_InitStructure);				// 初始化 ADC IOADCx_Init();}}uint16_t PH_ADC_Read(void)
{//设置指定ADC的规则组通道，采样时间return ADC_GetValue(ADC_CHANNEL, ADC_SampleTime_55Cycles5);
}float PH_GetData(void)
{float  tempData = 0;float PH_DAT;for (uint8_t i = 0; i < PH_READ_TIMES; i++){tempData += PH_ADC_Read();delay_ms(5);}tempData /= PH_READ_TIMES;PH_DAT = (tempData/4096.0)*3.3;PH_DAT = -5.7541*PH_DAT+16.654;if(PH_DAT>14.0)PH_DAT=14.0;if(PH_DAT<0)PH_DAT=0.0;return PH_DAT;}
