超声三维测试水箱与超声功率计：精准医疗与工业检测的核心技术支撑

超声三维测试水箱与超声功率计是现代医疗与工业领域中两类关键检测设备。前者通过水模体模拟人体组织特性，精准测量放疗设备的剂量分布；后者则通过声学原理量化超声波能量输出，保障医疗治疗与工业检测的安全性。两者在技术研发、质量控制和标准化流程中形成互补，共同推动精准医疗与工业无损检测的进步。

一、超声三维测试水箱：放疗剂量测量的“黄金标准”

1. 技术原理与核心架构

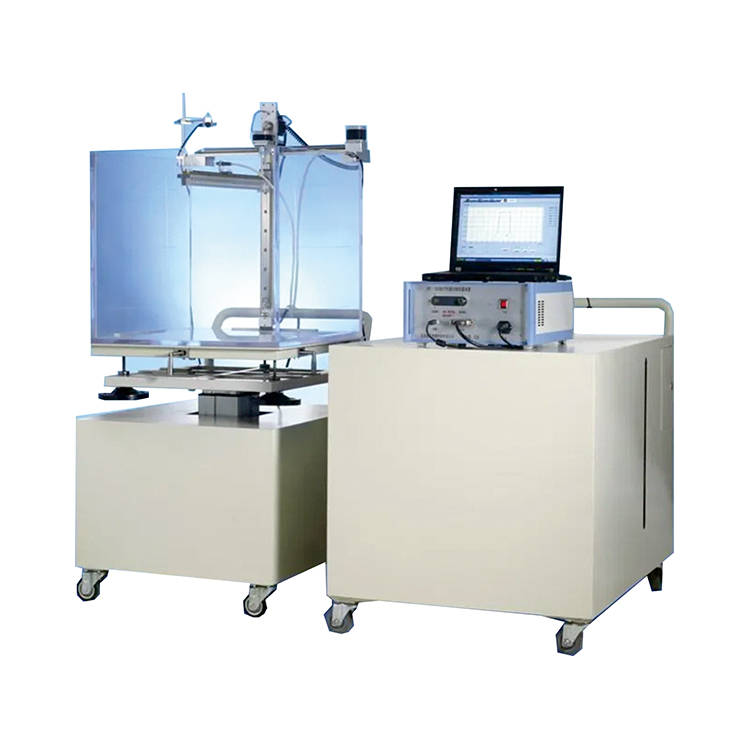

超声三维测试水箱（3D Water Tank）以水为均匀介质模拟人体组织，通过三维扫描系统获取剂量分布数据。其核心技术包括：

水模体设计：采用丙烯酸材料（壁厚15mm）构建封闭水箱，尺寸分为I型（400×400×500mm）和II型（600×600×500mm），扫描范围覆盖光子束（1.25MeV-150MeV）和电子束（1MeV-50MeV）的测量需求。

悬臂式扫描系统：配备高精度步进电机与闭环伺服控制，空间定位精度达±0.1mm，扫描速度可调（15-25mm/s），支持X/Y/Z轴及对角线扫描模式。

探测器集成：搭载电离室探头或半导体探测器，结合双通静电计（时间常数<1ms）实现剂量实时采集，测量精度达0.2%。

2. 应用场景与临床价值

放疗设备验收：新设备安装后需通过水箱测量百分深度剂量（PDD）和离轴比（Profile），验证是否符合IAEA TRS-398标准。

治疗计划系统（TPS）校准：将测量数据导入TPS进行算法验证，确保剂量计算准确性，例如光子束平坦度误差需控制在±3%以内。

定期质控检测：监测设备输出稳定性，如电子线射野对称性（偏差<2%）和半影（<2mm）等参数，保障治疗安全。

3. 技术突破与局限性

优势：模块化设计支持快速注水（10分钟内完成蓄水/排水），防液面扰动装置确保扫描稳定性。

挑战：对水质要求严格（需去离子水），且设备体积庞大，移动性受限。

二、超声功率计：能量输出的精准“标尺”

1. 技术原理与分类

超声功率计通过能量转换实现功率量化，主流方法包括：

辐射力平衡法：如美国Ohmic UPM-30，利用圆锥形靶吸收超声能量并转换为机械力，通过精密天平测量（分辨率达0.01g），适用于0-30W功率范围。

水听器法：高灵敏度水听器接收声压信号，结合频谱分析计算功率，适用于低功率医疗设备（如超声诊断仪）。

热效应法：通过测量水温升推算功率，多用于科研场景。

2. 应用领域与技术进展

医疗安全监测：确保超声治疗设备（如HIFU）输出功率符合热指数（TI<1.0）和机械指数（MI<0.5），避免组织损伤。

工业无损检测：在超声清洗、焊接中实时监控功率，优化工艺参数（如频率匹配），提升检测效率。

智能化升级：新型设备集成AI算法，支持远程数据采集与自适应校准，例如GBS-UEC300P可存储200组数据并连接PC端分析。

3. 技术难点与解决方案

高频信号处理：采用自适应噪声抑制技术，结合DSP芯片提升信噪比。

非线性校正：基于机器学习算法动态修正环境误差（如温度波动），确保测量稳定性。

三、协同应用：从单一检测到系统化解决方案

1. 医疗场景的联合验证

在医用直线加速器中，三维测试水箱测量剂量分布后，超声功率计可校准加速器换能器的输出功率，确保能量传递效率与剂量计算模型一致。例如，通过对比PDD曲线与功率计数据，可识别加速器电子枪老化导致的剂量衰减。

2. 工业检测的闭环控制

在超声焊接工艺中，功率计实时监测输出功率，三维水箱（或类似水模体）辅助验证能量分布均匀性，形成“能量输出-材料响应”闭环反馈，减少次品率。

3. 标准化与计量溯源

国际合规性：三维水箱遵循IEC 61217标准，功率计需通过NIST可溯源校准（如Ohmic UPM-30提供校准证书）。

数据互通：开发兼容多品牌设备的软件平台，实现水箱与功率计数据的自动比对与报告生成。

四、未来趋势：智能化与跨领域融合

AI驱动的预测性维护：利用机器学习分析历史数据，预判设备性能衰减趋势（如水箱防扰动装置老化）。

微型化与便携性：开发手持式三维扫描模块，结合无线功率计，适用于床旁放疗质控。

多模态集成：将水箱的剂量测量与功率计的实时监测整合至单一系统，提升检测效率。

结论

超声三维测试水箱与超声功率计作为精准测量工具，在医疗安全与工业效率中扮演着不可替代的角色。两者的技术协同不仅推动了放疗设备与超声治疗的标准化发展，也为跨领域检测技术的创新提供了新思路。随着智能化与多模态技术的深度融合，这些设备将在提升诊疗精度、降低工业能耗中展现更大价值。
