C#中用 OxyPlot 在 WinForms 实现波形图可视化（附源码教程）
今天给大家安利一个超级实用的绘图控件库——OxyPlot，配合WinForms使用，让你轻松绘制专业级图表！
本文将手把手教你如何搭建一个简单的波形图显示窗口，完整步骤 + 源码解析，建议收藏！
项目搭建步骤（超详细）
新建项目
- 打开 Visual Studio

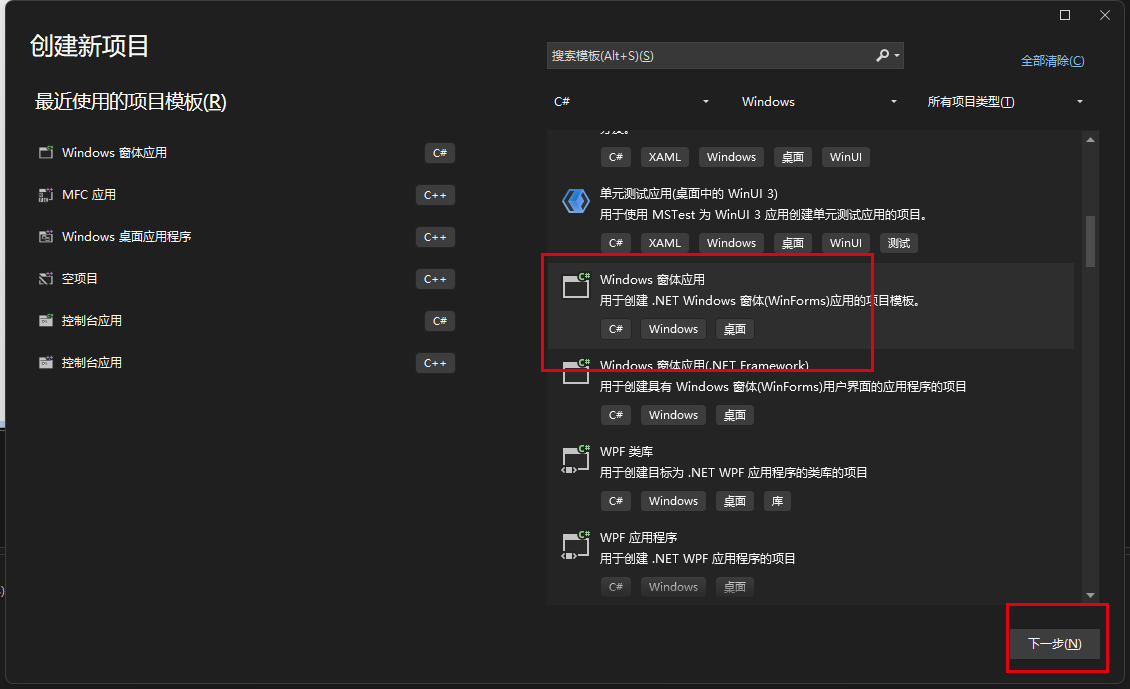

- 选择“创建新项目”
- 选择“Windows 窗体应用（.NET Framework）”

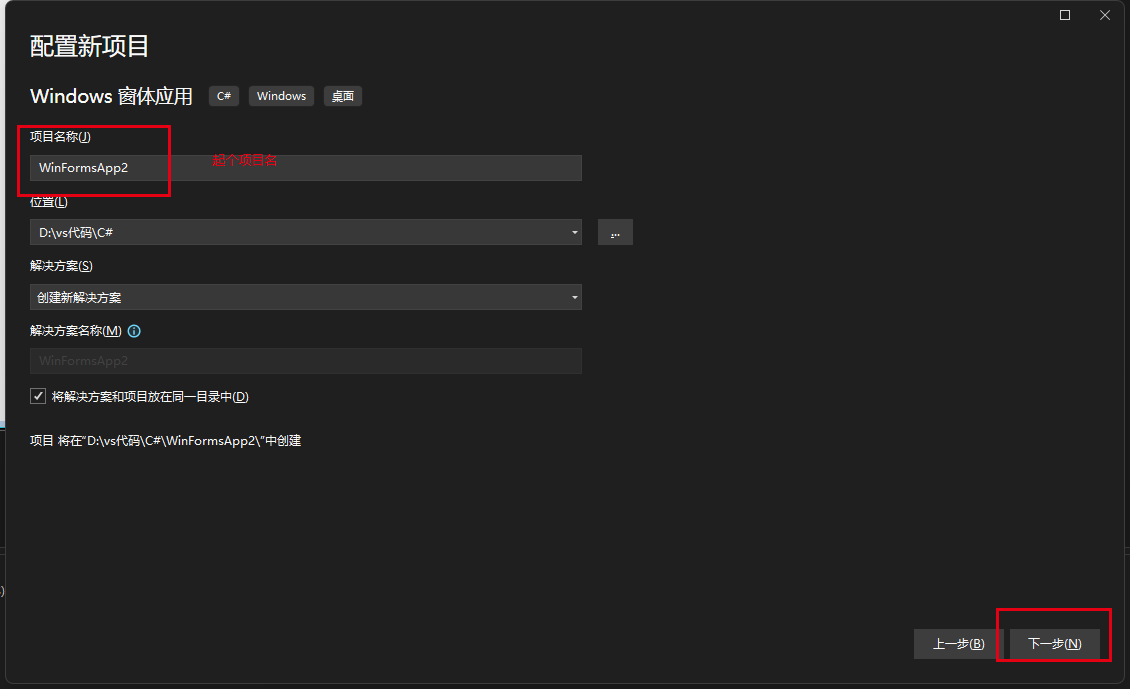

- 起个名字，比如
WaveformPlotDemo
- 点击“下一步”，完成创建
配置 OxyPlot
- 下载 OxyPlot 的依赖包
https://pan.baidu.com/s/19hkJiR9nK60vGsBGgapwHw?pwd=rksh

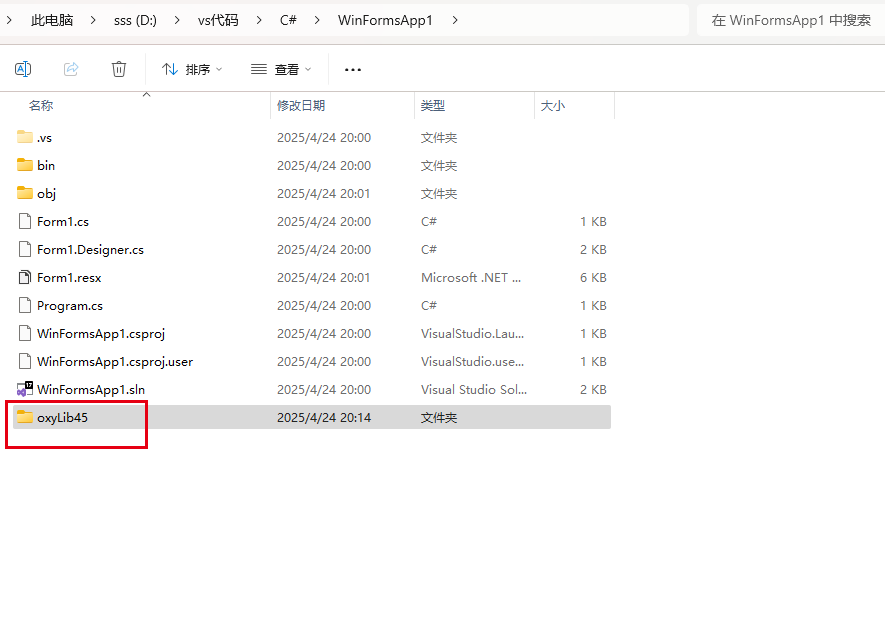

- 解压放到你的项目文件夹下

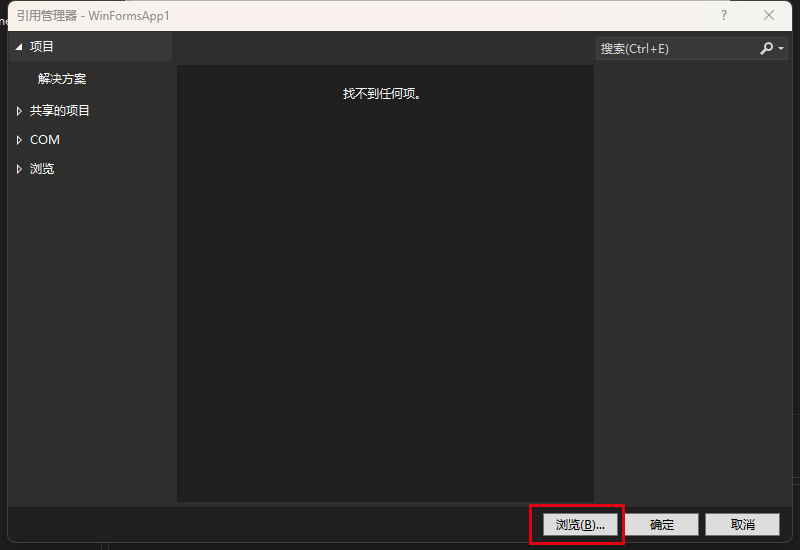

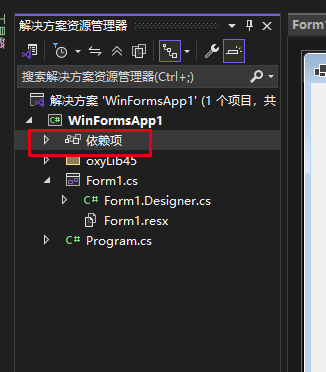

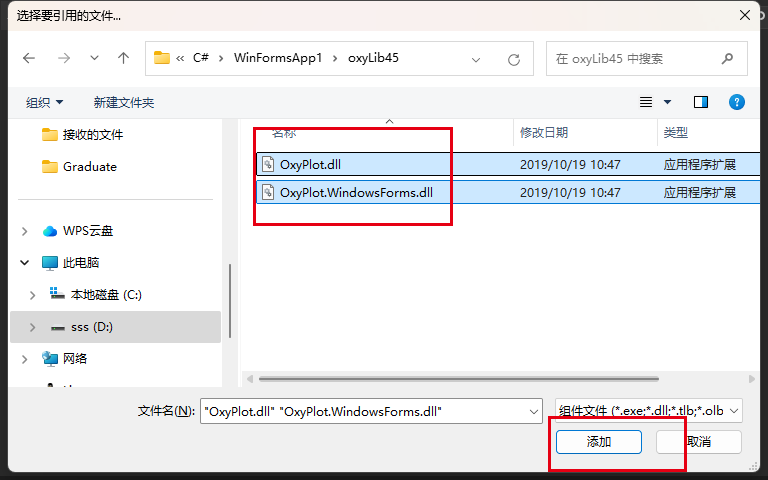

- 右键“依赖项” -> “添加项目引用” -> 找到解压位置 -> 添加 DLL 文件

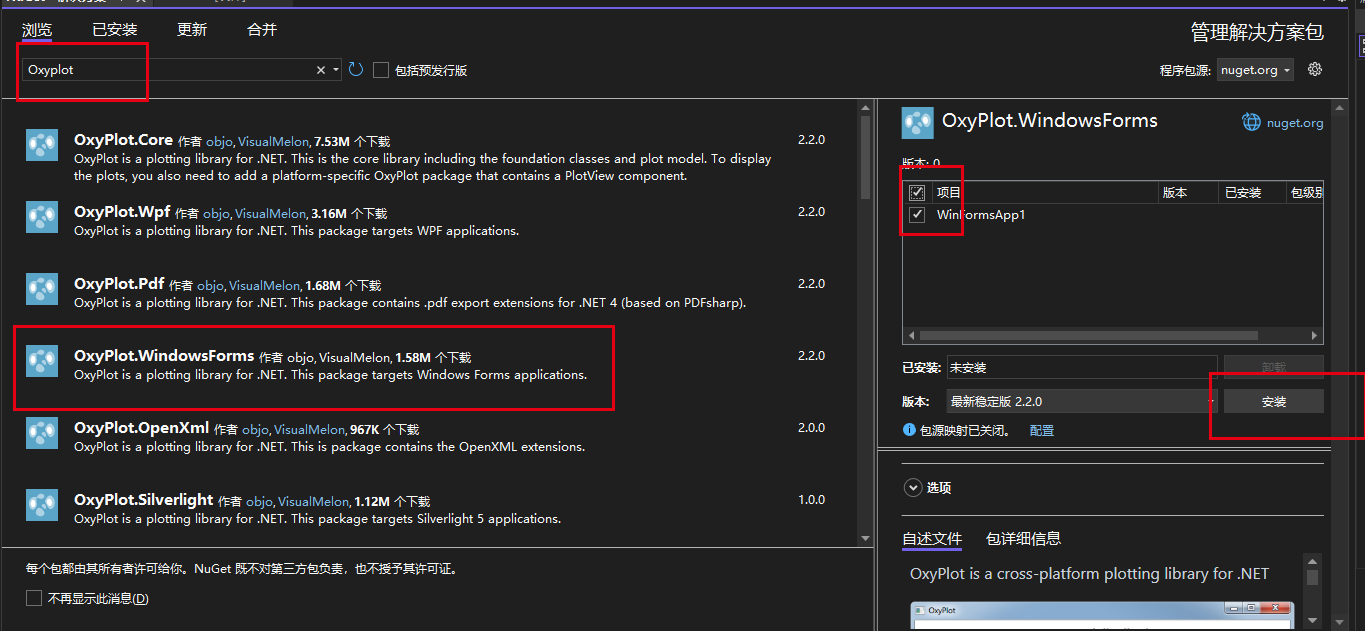

- 点击“确定”。 接下来，安装 NuGet 包： 点击工具->NuGet包管理器->管理解决方案的NuGet包
- 搜索
OxyPlot.WindowsForms→ 点击“安装”
这样，我们的环境就配置完成啦！
界面设计与代码实现
我们不使用拖控件的方式，而是直接用代码方式添加 PlotView 控件，实现更加灵活的图形界面设计。

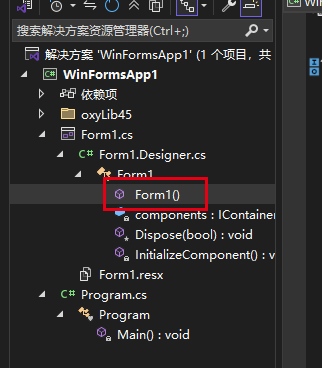

在 Form1.cs 中编写如下代码：
using System;
using System.Windows.Forms;
using OxyPlot;
using OxyPlot.Series;
using OxyPlot.WindowsForms;
using OxyPlot.Axes;namespace WinFormsApp1
{public partial class Form1 : Form{public Form1(){InitializeComponent();InitializePlot(); // 初始化图表}private void InitializePlot(){PlotView plotView = new PlotView { Dock = DockStyle.Fill };PlotModel plotModel = new PlotModel{Title = "Demod BaseBand Waveform",PlotMargins = new OxyThickness(60, 40, 60, 40),Background = OxyColors.Black,TextColor = OxyColors.White};var xAxis = new LinearAxis{Position = AxisPosition.Bottom,Title = "Time",Minimum = 0,Maximum = 2000,IsZoomEnabled = true,MajorGridlineStyle = LineStyle.Solid,MajorGridlineColor = OxyColors.White};var yAxis = new LinearAxis{Position = AxisPosition.Left,Title = "Amplitude",Minimum = -0.8,Maximum = 0.8,MajorStep = 0.2,IsZoomEnabled = false,IsPanEnabled = false,AbsoluteMinimum = -0.8,AbsoluteMaximum = 0.8,MajorGridlineStyle = LineStyle.Solid,MajorGridlineColor = OxyColors.White};plotModel.Axes.Add(xAxis);plotModel.Axes.Add(yAxis);plotView.Model = plotModel;this.Controls.Add(plotView);}}
}
