【Qt6 QML Book 基础】07：布局项 —— 锚定布局与动态交互（附完整可运行代码）

news 来源：原创 2025/4/25 7:42:16

引言

在 QML 界面开发中，** 锚定布局（Anchors）** 是实现响应式设计的核心机制。通过声明式的锚定规则，开发者无需手动计算坐标，即可让元素与父容器或其他元素保持动态位置关联。本文结合官方示例，详细解析锚定布局的核心属性与实战技巧，并通过可拖拽组件演示动态布局交互，帮助开发者掌握 QML 布局系统的高级应用。

一、运行效果图

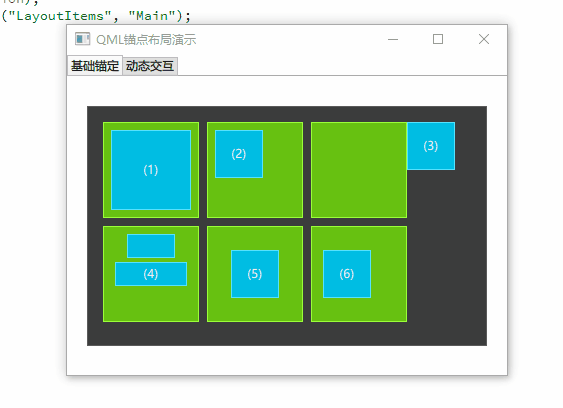

1.1. 多标签页布局界面

顶部标签栏：包含 "基础锚定" 和 "动态交互" 两个标签页

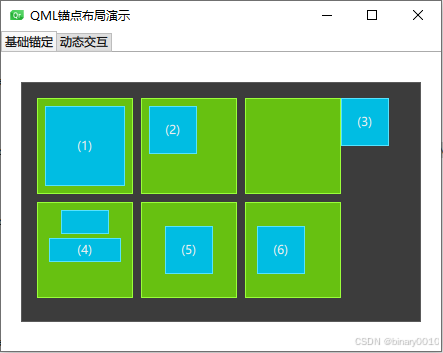

1.2. 基础锚定示例

网格布局：4 列展示 6 种锚定效果（填充、左对齐、右对齐、居中、偏移等）
视觉标识：每个蓝色方块标注序号，直观展示锚定规则对布局的影响

1.3. 动态交互示例

蓝色方块：可自由拖拽，点击后重置水平位置
红色方块：通过锚定与蓝色方块保持相对位置（右侧 8px、底部 8px），点击后独立重置位置

二、主程序架构：多标签页布局

2.1.代码解析

import QtQuick 6.5
import QtQuick.Window 6.5
import QtQuick.Controls 6.5
import QtQuick.Layouts 6.5  Window {  width: 440; height: 320          // 窗口尺寸  visible: true  title: "QML锚点布局演示"         // 中文标题  ColumnLayout {                   // 垂直布局容器  anchors.fill: parent          // 填充整个窗口  spacing: 0                    // 子元素间距为0  // ====== 顶部标签栏 ======  TabBar {  id: tabBar  Layout.fillWidth: true     // 标签栏撑满宽度  // 基础锚定标签页  TabButton {  text: "基础锚定"       // 中文标签  width: implicitWidth  // 自动适应文本宽度  }  // 动态交互标签页  TabButton {  text: "动态交互"       // 中文标签  width: implicitWidth  }  }  // ====== 内容切换容器 ======  StackLayout {  id: stackLayout  Layout.fillWidth: true     // 撑满宽度  Layout.fillHeight: true    // 撑满高度  currentIndex: tabBar.currentIndex  // 与标签栏联动  // 第一个标签页：基础锚定示例  Item {  Rectangle {  anchors.centerIn: parent  width: 400; height: 240  color: "transparent"  AnchorsExample { }  // 引用基础锚定组件  }  }  // 第二个标签页：动态交互示例  Item {  Rectangle {  anchors.centerIn: parent  width: 400; height: 240  color: "transparent"  AnchorsExample2 { } // 引用动态交互组件  }  }  }  }
}

2.2.关键组件

TabBar：实现标签页导航，通过TabButton展示中文标签
StackLayout：动态切换标签页内容，与TabBar的currentIndex联动
Layout 附加属性：Layout.fillWidth和Layout.fillHeight实现响应式布局

三、基础锚定布局示例

3.1.深灰色背景容器（DarkSquare）

DarkSquare {  id: root  width: 400; height: 240  Grid {  anchors.fill: parent  anchors.margins: 16       // 16px边距  spacing: 8                // 8px元素间距  columns: 4                // 4列网格

3.2.六种锚定效果详解

M1：填充父容器并设置边距

GreenSquare {  BlueSquare {  width: 12  anchors.fill: parent      // 填充父容器（绿色方块）  anchors.margins: 8        // 四周边距8px  text: '(1)'  }
}

效果：蓝色方块撑满绿色容器，边缘留有 8px 间距

M2：左侧锚定 + 边距

GreenSquare {  BlueSquare {  width: 48  anchors.left: parent.left // 左侧对齐父容器  anchors.leftMargin: 8     // 左侧额外边距8px  text: '(2)'  }
}

关键：anchors.left 实现左对齐，leftMargin 增加间距

M3：右侧锚定

GreenSquare {  BlueSquare {  anchors.left: parent.right // 左侧对齐父容器右侧（右对齐）  text: '(3)'  }
}

技巧：通过 parent.right 实现右对齐效果

M4：水平居中 + 垂直排列

GreenSquare {  BlueSquare { id: blue1; anchors.horizontalCenter: parent.horizontalCenter }  BlueSquare {  anchors.top: blue1.bottom // 顶部对齐上层方块底部  anchors.horizontalCenter: blue1.horizontalCenter // 继承水平居中  text: '(4)'  }
}

布局链：下层方块继承上层的水平居中锚定，实现垂直排列

M5：完全居中

GreenSquare {  BlueSquare {  anchors.centerIn: parent  // 水平+垂直居中  text: '(5)'  }
}

最简实现：一行代码实现居中布局

M6：居中偏移

GreenSquare {  BlueSquare {  anchors.horizontalCenter: parent.horizontalCenter  anchors.horizontalCenterOffset: -12 // 向左偏移12px  text: '(6)'  }
}

细节控制：通过 offset 微调居中位置

四、动态交互示例

4.1.可拖拽蓝色方块

BlueSquare {  id: blue  x: 24; y: 24  MouseArea {  drag.target: parent       // 允许拖拽整个方块  onClicked: parent.x = 24  // 点击重置X坐标  }
}

4.2.锚定关联的红色方块

RedSquare {  // 锚定规则：右侧距窗口8px，左侧距蓝色方块右侧8px  anchors.right: root.right  anchors.rightMargin: 8  anchors.left: blue.right  anchors.leftMargin: 8  // 锚定规则：顶部距蓝色方块底部8px  anchors.top: blue.bottom  anchors.topMargin: 8  MouseArea {  onClicked: parent.x = 24  // 独立重置位置  }
}

4.3.交互逻辑

拖拽蓝色方块：红色方块自动保持右侧和底部间距
点击重置：蓝色方块重置水平位置，红色方块可独立重置

五、锚定布局核心技术点

5.1. 关键属性表

属性	作用描述	典型用法
`anchors.fill`	元素填充父容器	`anchors.fill: parent`
`anchors.centerIn`	元素在父容器中心	`anchors.centerIn: parent`
`anchors.left/right`	元素边界与目标元素边界对齐	`anchors.left: parent.left`
`anchors.margin`	元素与锚定目标的间距	`anchors.leftMargin: 16`
`anchors.offset`	元素相对于锚定点的偏移量	`horizontalCenterOffset: -12`
