零基础教学：用GISBox将RVT转为3DTiles

在三维建筑信息模型（BIM）的应用场景中，RVT 格式文件作为Revit软件的原生模型文件，常用于精细表达建筑结构与构件信息。然而，为了在 Web 端实现这些数据的轻量化加载与跨平台渲染，将其转换为 3DTiles 格式成为了更优选择。下面将为大家介绍具体的操作步骤。

一、前期准备

在进行转换之前，需要在我们的官网下载对应版本的软件并完成安装，GISBox是一款免费的GIS工具箱，支持Windows、Mac和Linux系统。此外，还需确保待转换的RVT文件包含完整的几何信息（如墙体、楼板、门窗等构件）及属性数据（如材质、尺寸标注）。建议在 Revit 中提前简化模型，删除冗余构件或非关键细节，以提升转换效率。

二、转换步骤

1. 新建切片任务

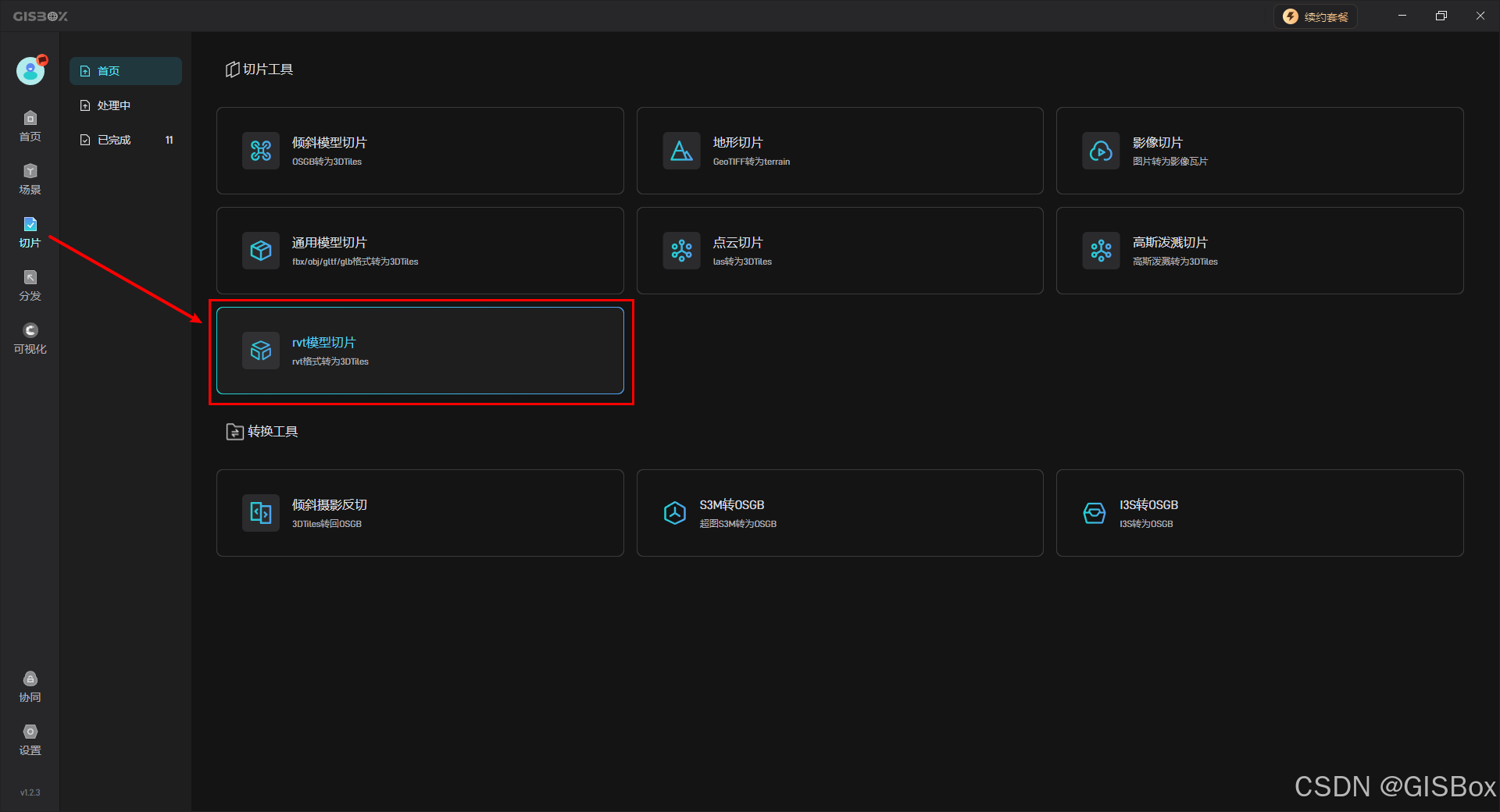

打开 GISBox，点击左侧工具栏中的“切片”功能，在首页中选择“rvt模型切片”。

2. 添加rvt文件

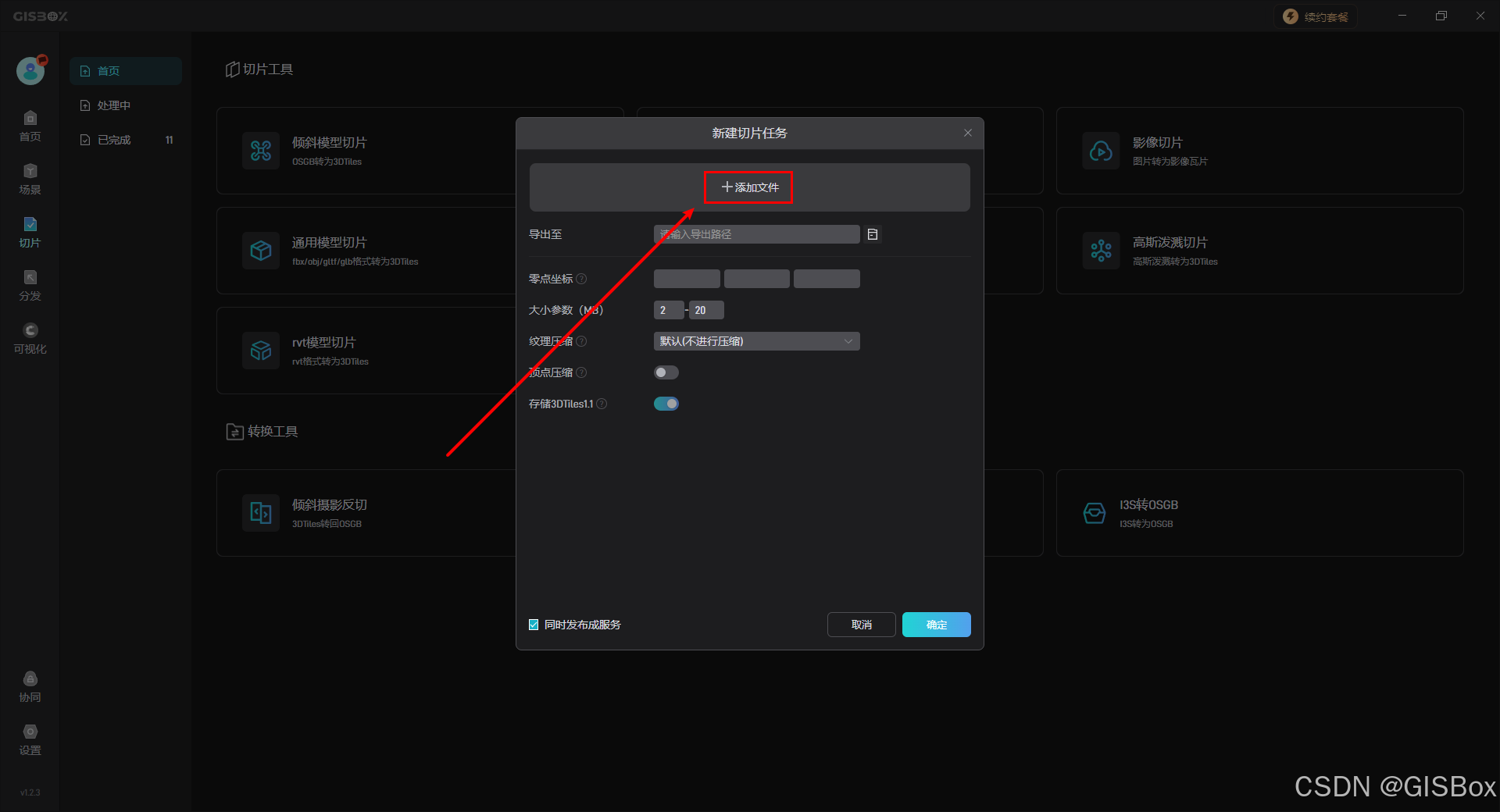

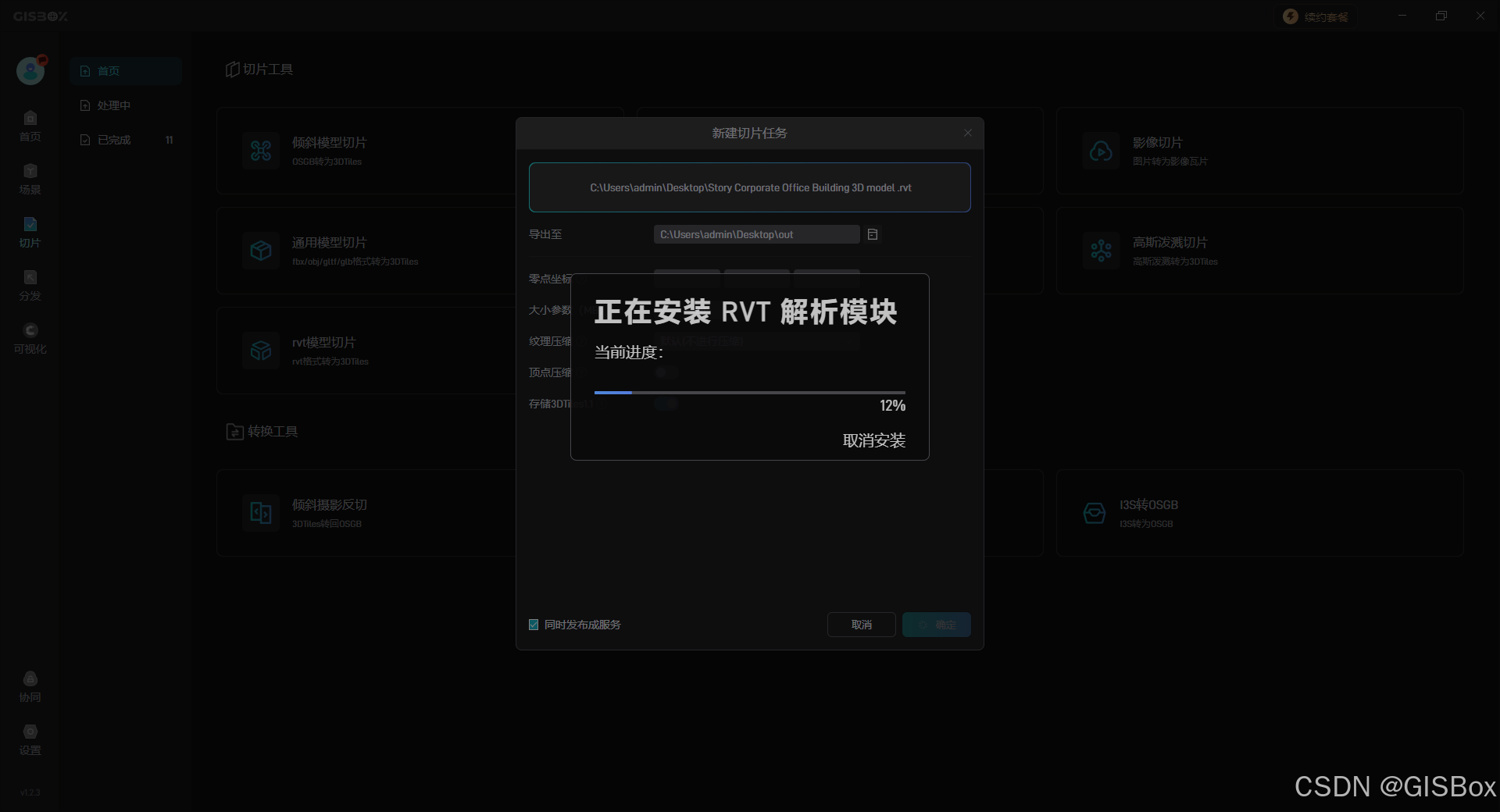

在打开的切片任务窗口中，点击“添加文件”按钮，选择需要转换的rvt文件，第一次进行rvt文件转换时，软件会自动安装相应的解析模块。GISBox拥有着强大的数据解析能力，能够迅速读取文件中的几何信息，并在软件内部构建出相应的三维模型数据结构。

3. 设置转换参数

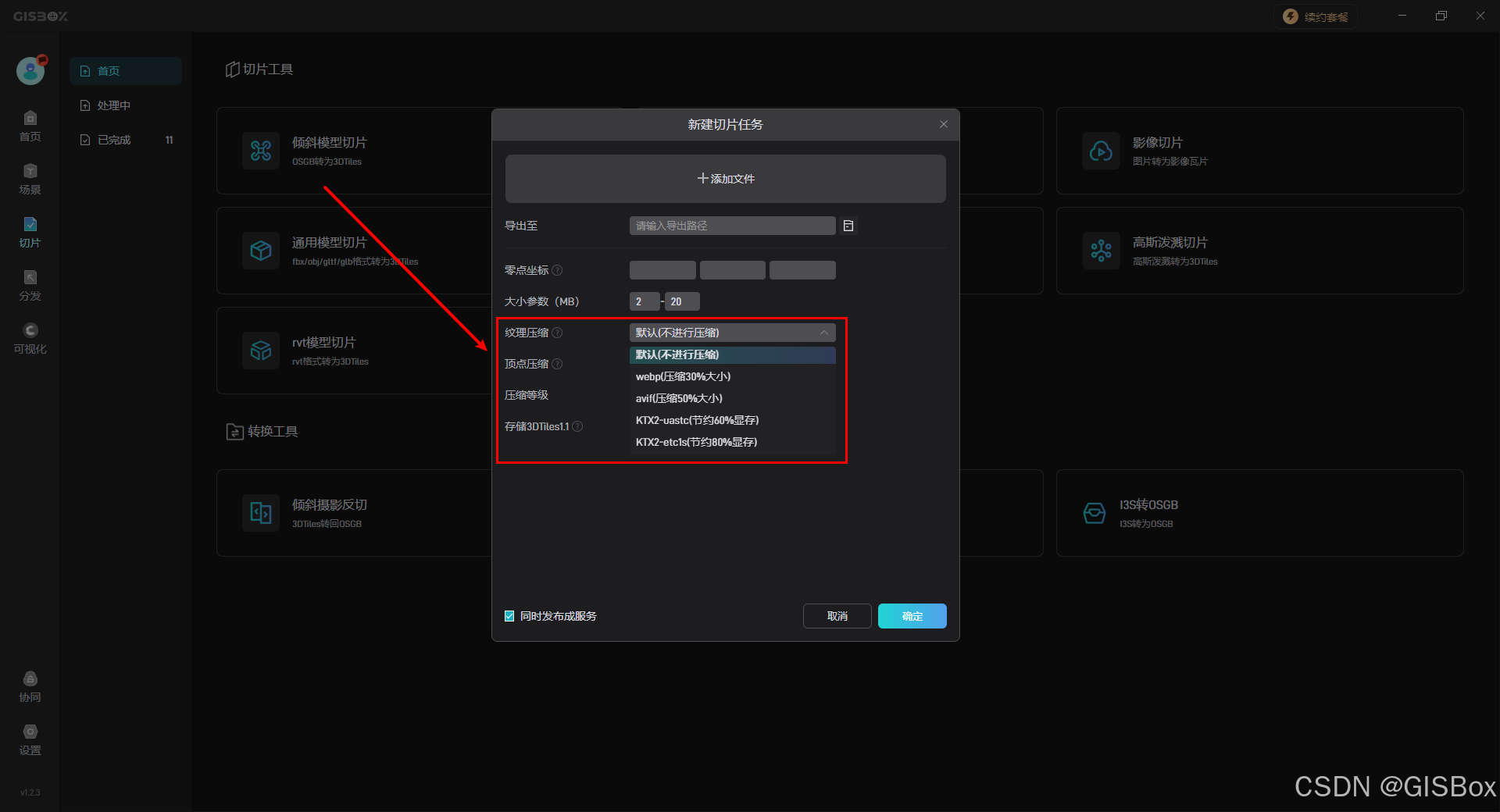

在切片任务窗口中，用户需要设置转换的参数。这些参数包括：

导出路径：选择保存转换后的3DTiles文件的路径。

零点坐标：设置数据模型的零点坐标，以确保渲染时不会出现偏移现象。

大小参数：根据数据的特点选择合适的空间参考系统。

纹理压缩：对纹理格式进行压缩，减小文件大小。

顶点压缩：减少了存储量，但会有精度损失，提供低级、中级和高级三种等级。

4. 执行转换

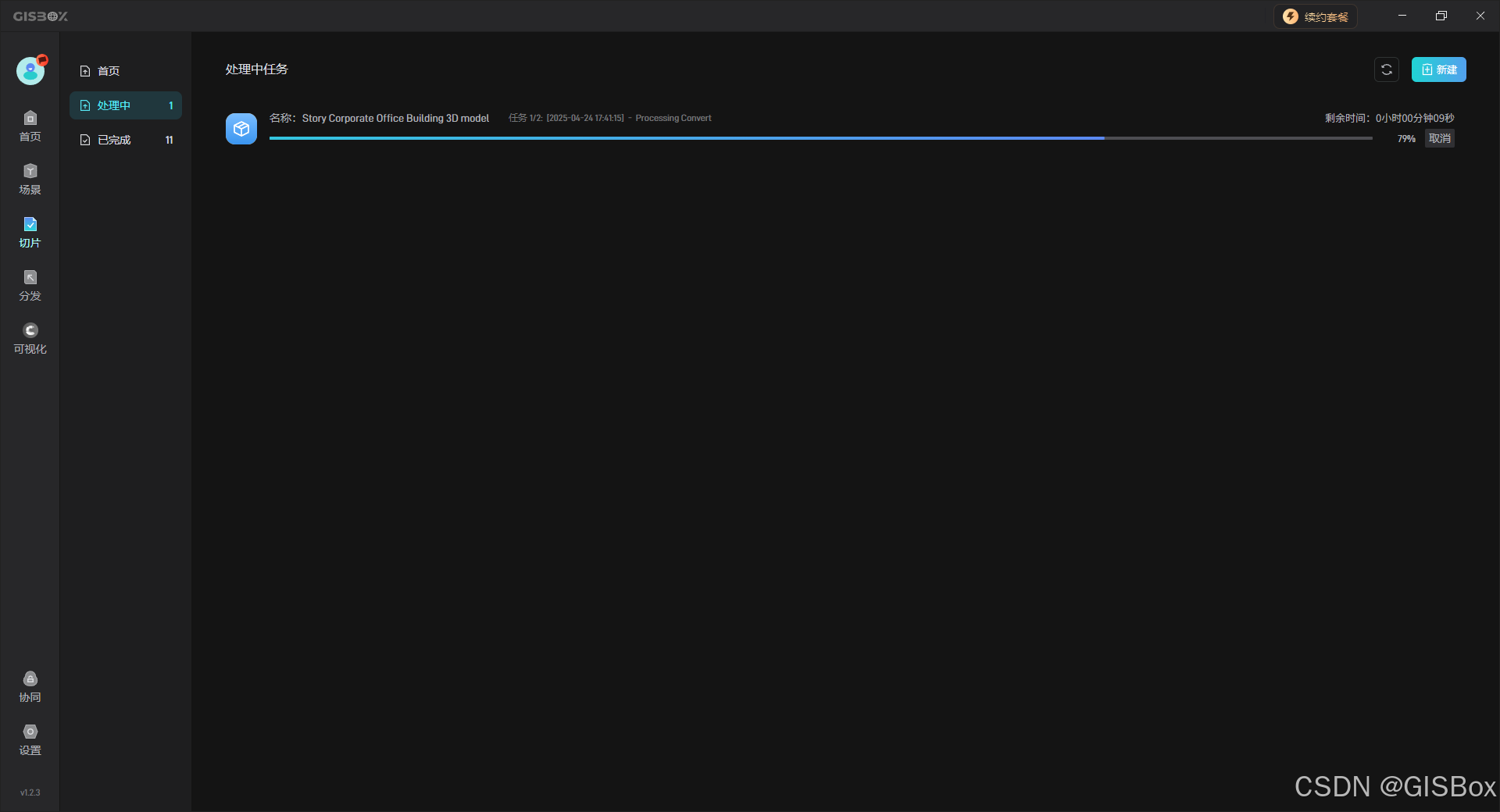

确认参数无误后，点击“确定”开始转换。大型建筑模型（如超高层综合体）可能需要数分钟至数十分钟，可通过进度条实时监控。确认所有参数设置正确无误后，点击“确定”按钮。GISBox将按照设定的参数开始转换过程。用户可以在软件界面上实时查看转换的进度和状态。

5. 查看模型服务

转换完成后，可以在“分发”栏目中找到转换后的3DTiles文件及其对应的模型服务。这些服务地址可以被集成到Cesium、Cesium for Unreal等GIS引擎中，也可以被用于数字孪生项目等平台，如山海鲸可视化 。

三、注意事项

1. 数据精度

在进行数据预处理和转换时，务必保持数据的精度。特别是在简化模型时，要避免过度简化导致的几何形状失真，从而影响最终的展示效果。

2. 文件大小

转换后的3DTiles文件大小会直接影响数据的加载速度。因此在转换时，可以开启“纹理压缩”或“顶点压缩”，以降低最终生成的3DTiles文件大小，从而提高三维场景中模型的加载速度。

3. Cesium兼容性

如果用户计划在Cesium等GIS引擎中使用转换后的3DTiles文件，请确保Cesium版本支持KHR_gaussian_splatting扩展。因为高斯泼溅模型的切片输出需要这个扩展来正确渲染。如果不支持，用户可以从GitHub上获取支持KHR_gaussian_splatting扩展的Cesium分支，并进行编译和加载。

四、总结

通过 GISBox 这款一站式GIS数据转换工具，用户可快速将rvt转化为适配Web端的3DTiles 格式，实现从建筑设计到三维可视化的全流程打通。欢迎大家下载GISBox进行体验。
