HMI与组态，自动化的“灵珠”和“魔丸”

在现代工业自动化领域，组态（Configuration）和人机界面（HMI，Human-Machine Interface）是两个核心概念，它们在智能化控制系统中发挥着至关重要的作用。尽管这两者看似简单，但它们的功能深远且不可或缺。本文将深入探讨这两个概念的定义、功能、技术特点，以及它们在工业自动化中的广泛应用。

组态（Configuration）：自动化系统的配置与定制

组态（Configuration）是通过专用的组态软件工具对自动化控制系统进行配置的过程。简而言之，组态是利用软件“搭建”自动化控制系统的过程。为了满足不同工业需求，工程师通过图形化界面或编程方式，设置设备参数、定义数据流向、设计操作界面等，从而实现工业自动化系统的快速开发与部署。

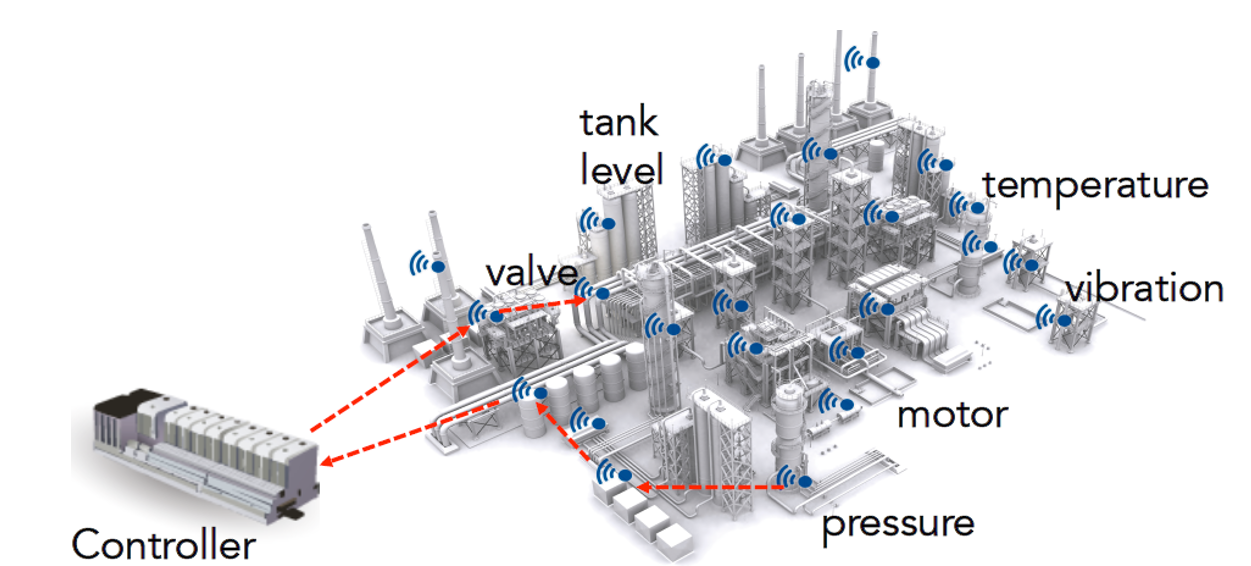

以工业自动化生产线为例，工程师通过组态软件配置设备的工作参数，例如设置传感器的采集频率、自动化设备的运行速度等，并定义不同设备之间的数据传递与交互规则。此外，组态软件还允许设计设备监控界面，并设置报警条件与响应策略。

组态的关键优势是其灵活性和高度的定制化能力。无论是生产设备、传感器，还是整个系统的运行逻辑，组态软件都能根据实际需求进行配置，适应不同工业现场的特殊要求。组态技术的核心包括图形化编程、控制逻辑设计以及与设备的通讯接口配置。

HMI（人机界面）：操作与控制的核心界面

人机界面（HMI，Human-Machine Interface）是人类与自动化系统之间的交互桥梁。HMI系统的主要功能是让用户能够实时查看设备或系统的运行状态，并通过简单、直观的界面对设备进行控制。HMI设备可以是触摸屏、计算机软件界面、专用控制面板，甚至是移动设备上的控制应用。

例如，在智能交通系统中的地铁控制中心，工作人员通过HMI界面实时监控列车运行状态，调整列车的调度安排，或启动紧急停车等功能。HMI的关键优势在于提供了直观的图形界面，使操作人员能够快速理解系统状态并做出相应决策，提升了操作的效率和准确性。

良好的HMI设计不仅要求界面简洁、易于操作，还必须具备高响应性和高稳定性。HMI系统应能实时呈现设备的工作状态，并能够快速响应操作人员的指令。

组态与HMI的关系与区别

虽然组态和HMI功能不同，它们在工业自动化系统中是互为补充的，二者共同确保系统的顺利运行。

1. 功能区别：

   • 组态主要是配置过程，关注的是如何设置和优化设备参数、数据流程以及系统架构。其目标是通过配置满足自动化系统的需求，并实现高效运行。

   • HMI则是人机交互界面，帮助操作人员实时监控设备的状态并对设备进行控制。

2. 应用场景的不同：

   • 组态主要由自动化工程师或技术人员使用，负责对系统进行初步配置和调整，适用于工业自动化系统开发阶段及运行中的优化调整。

   • HMI则面向日常操作，通常由操作人员使用，用于实时监控、控制和调整设备运行。

尽管二者的应用场景有所不同，组态和HMI在实际操作中是紧密配合的。组态软件用于搭建系统框架和设备配置，而HMI提供了与设备交互的直观平台。二者的协作为自动化控制系统提供了灵活性与高效性。

组态与HMI的联合应用

在实际应用中，组态和HMI经常是同时使用的，它们的结合有效提升了工业自动化系统的功能性与易用性。以下是几个典型的应用场景：

1. 工业生产监控

在工业生产线中，设备种类繁多，生产过程复杂。工程师使用组态软件配置各类设备的运行参数、设置生产流程，并设计监控界面。而操作人员则通过HMI实时查看设备的工作状态、调整生产参数、启动或停止设备。例如，在汽车制造车间，工程师通过组态软件设置机器人焊接参数，而操作人员通过HMI界面监控焊接过程，确保产品质量和生产效率。

2. 能源管理系统

在能源管理领域，组态软件用于采集和监控电力设备的运行数据，如电压、电流、功率等，并通过HMI界面展示给操作人员。操作人员可以根据实时数据显示的信息，实时调整设备的运行状态，优化能源使用效率。例如，在电力监控系统中，组态软件帮助配置变电站设备的状态和数据采集任务，而HMI则用于实时监控电网的运行状况并进行必要的控制。

3. 智能交通管理

在智能交通系统中，组态软件用于配置列车的运行参数、信号控制系统等，而HMI界面用于实时监控交通流量、调整信号灯的配时，确保道路交通的高效运行。例如，在地铁系统中，组态软件配置列车调度的规则，操作人员通过HMI界面查看列车位置、速度，及时调整运行计划。

4. 医疗设备控制

在医疗行业，组态软件配置医疗设备的工作参数，如CT扫描的参数设置或手术机器人运动的路径规划。医护人员通过HMI界面操作设备，查看检查结果或控制手术流程。良好的HMI设计能够减少操作错误，提高医疗过程的安全性和精度。

总结

组态和HMI是现代工业自动化系统中的两个重要组成部分。组态是自动化系统的构建与配置工具，而HMI则是提供直观交互界面的平台。二者在工业生产、能源管理、智能交通等领域的联合应用，有效提升了自动化系统的灵活性、效率和用户体验。随着工业智能化的不断发展，组态和HMI将更加紧密地结合，推动自动化技术的进一步发展，并为工业4.0和智能制造提供更强大的支持。
