ADC单通道采集实验

news 来源：原创 2025/4/28 10:55:00

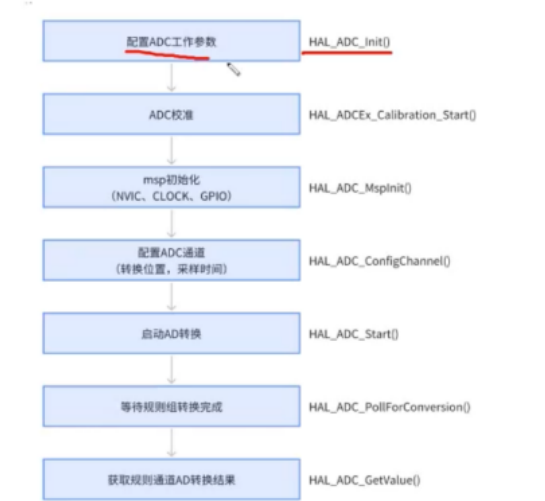

设置的步骤如下;

#include "adc.h"ADC_HandleTypeDef adc_handle ={0};
void adc_init(void)
{adc_handle.Instance= ADC1;                                               //ADC的基地址adc_handle.Init.DataAlign = ADC_DATAALIGN_RIGHT;                         //对齐方式adc_handle.Init.ScanConvMode =ADC_SCAN_DISABLE;                          //扫描方式 不扫描adc_handle.Init.ContinuousConvMode =DISABLE;                             //转换的方式    不连续转换adc_handle.Init.NbrOfConversion = 1;                                     //转换的个数    因为就一个通道所以就一个转换adc_handle.Init.DiscontinuousConvMode =DISABLE;                          //转换的模式 不用adc_handle.Init.NbrOfDiscConversion =0; adc_handle.Init.ExternalTrigConv =ADC_SOFTWARE_START;                    //触发的模式   软件触发HAL_ADC_Init(&adc_handle);HAL_ADCEx_Calibration_Start(&adc_handle);}
void HAL_ADC_MspInit(ADC_HandleTypeDef* hadc)
{if(hadc->Instance ==ADC1){RCC_PeriphCLKInitTypeDef adc_clk_init ={0}; GPIO_InitTypeDef gpio_init_struct ={0};__HAL_RCC_ADC1_CLK_ENABLE();__HAL_RCC_GPIOA_CLK_ENABLE();gpio_init_struct.Pin= GPIO_PIN_1;gpio_init_struct.Mode=GPIO_MODE_ANALOG;HAL_GPIO_Init(GPIOA,&gpio_init_struct);adc_clk_init.PeriphClockSelection =RCC_PERIPHCLK_ADC;                     //外设的时钟选择adc_clk_init.AdcClockSelection = RCC_ADCPCLK2_DIV6;                       //选择预分频器是几分频的HAL_RCCEx_PeriphCLKConfig(&adc_clk_init);                                              //配置分频器}}void adc_channel_config(ADC_HandleTypeDef* hadc, uint32_t ch,uint32_t rank, uint32_t stime)  //第一个数据为哪一个ADC  第二个数据为哪一个通道，第三个数据为放在什么位置，第四个数据使采集时间
{ADC_ChannelConfTypeDef adc_ch_config ={0};adc_ch_config.Channel =ch;adc_ch_config.Rank= rank;adc_ch_config.SamplingTime = stime;HAL_ADC_ConfigChannel(hadc,&adc_ch_config);}uint32_t adc_get_result(uint32_t ch)
{adc_channel_config(&adc_handle,ch,ADC_REGULAR_RANK_1,ADC_SAMPLETIME_239CYCLES_5);  HAL_ADC_Start(&adc_handle);HAL_ADC_PollForConversion(&adc_handle,10);          //第二个数据为超时时间return (uint16_t)HAL_ADC_GetValue(&adc_handle);}
