硬件须知的基本问题1
目录
1. 电路表示中的电压源表示符号有哪些？
2．查找电路表示中的电流源表示符号有哪些？
3．上拉电阻和下拉电阻的作用是什么？
4．0 欧姆电阻在电路中有什么作用？
5．电容的耦合和谐振是什么意思？
6．阐述 AC220V 转 DC5V 过程，并且给出相应的典型电路。
7．求 R1 阻值？
8．根据下面提供的图，计算图中标识的 A 、B 点的电压
9．查找电阻和电容的知名品牌有哪些？
10．请说明以下字母所代表的电容的精度： J 、 K 、 M 、 Z 。
11．如果某 CPU 有很多 IO 端口需要接上下拉电阻，电阻范围 1~10K 欧姆均可。以下规格的电阻，您会选择哪一种： 1K/1%、 4.99K/1% 、10K/1% 、 1K/5% 、 2.2K/5% 、4.7K/5% 、 8.2K/5% 、 10K/5% 、3.9K/10% 、 5.6K/10% 、 4.7K/20%？说明你选择该 电阻的理由。
12．请简述压敏电阻工作原理。
13．简述盘料上面的参数含义
1. 电路表示中的电压源表示符号有哪些？

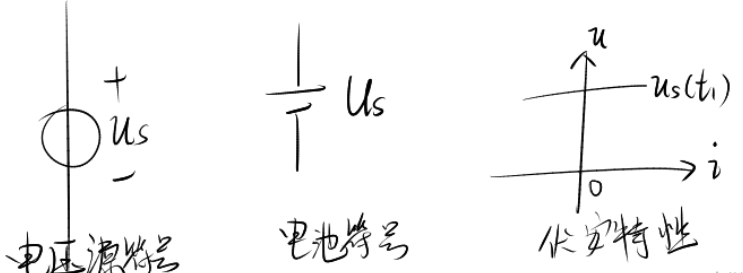

（1）直流电压源符号（DC）

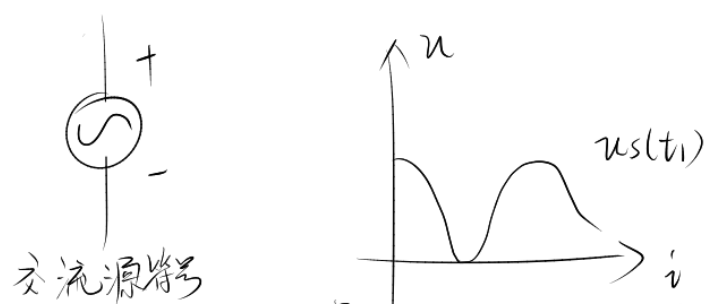

（2）交流电压源符号（AC）

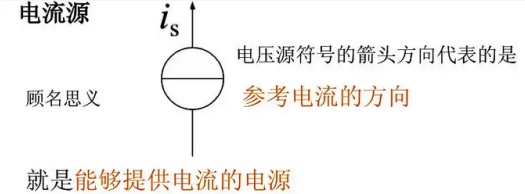

2．查找电路表示中的电流源表示符号有哪些？

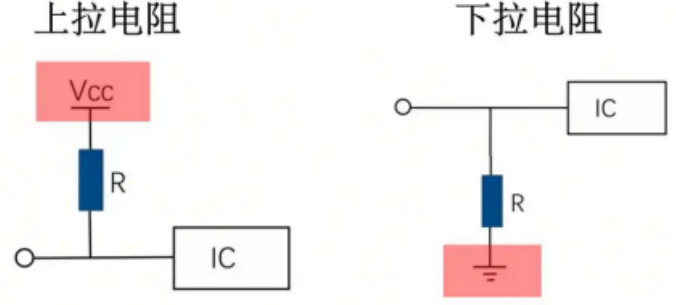

3．上拉电阻和下拉电阻的作用是什么？
上拉电阻通过电阻将不确定的信号连接到VCC电源，并将其固定在高电平。功能：向上拉动将电流注入器件；灌电流；当带有上拉电阻器的IO端口设置为输入状态时，其正常状态为高电平。IIC 时序起始必须是高电平
下拉电阻通过电阻将某个信号线连接到固定的低电平GND，以将其空闲状态保持在低电平。功能：下拉是从器件输出电源；拉电流。当带有下拉电阻的IO端口设置为输入状态时，其正常状态为低。 32启动低电平后续在拉高
4．0 欧姆电阻在电路中有什么作用？
0欧姆电阻在电路中主要用于作为连接跳线，便于电路设计和调整布局。它几乎不对电流产生阻碍，常用于在电路调试和测试时灵活改变信号路径，或者作为方便的“占位”元件。0欧姆电阻也能简化生产工艺，降低成本，使得设计更具灵活性。
5．电容的耦合和谐振是什么意思？
耦合 ：电容器用于将交流信号从一个电路传递到另一个电路，同时隔离直流分量。它可以防止直流偏置的影响，且常用于信号传输和滤波。
谐振 ：电容与电感的组合可以在特定频率下产生共振现象，使得电路的响应在该频率下最大。常用于LC电路、无线电和滤波器等领域。
6．阐述 AC220V 转 DC5V 过程，并且给出相应的典型电路。
降压：变压器（线圈比）
整流：半波整流、全波整流、桥式整流
滤波：滤波器
稳压：稳压二极管
滤波
典型电路概述：
变压器：将AC220V电压降至12V交流。
桥式整流：使用四个二极管将12V交流电转换为脉动直流电。
滤波器：使用电容（如1000μF）滤波平滑脉动直流电。
稳压二极管：使用一个5V稳压二极管将输出电压稳定至5V。

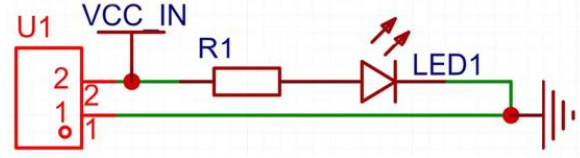

7．求 R1 阻值？
设 VCC_IN=5V，LED1 为红色发光二极管，额定电流为 20mA，压降为 2V，求 R1 的电阻阻值最少设计为多少？

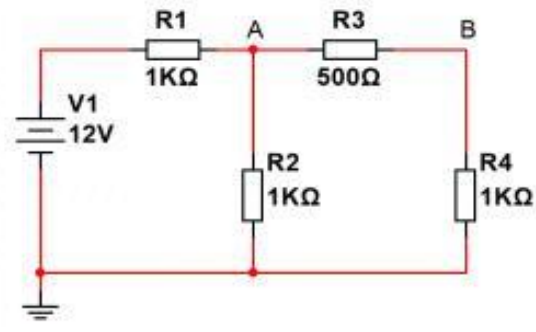

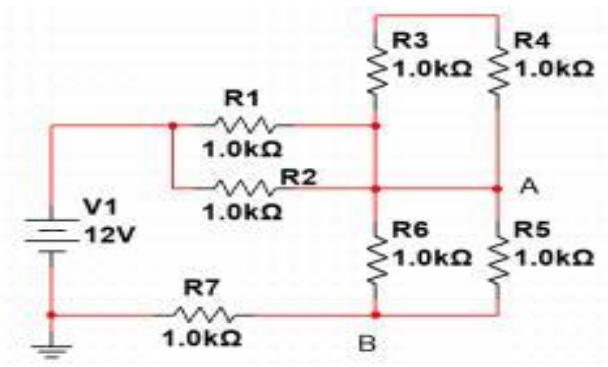

8．根据下面提供的图，计算图中标识的 A 、B 点的电压
9．查找电阻和电容的知名品牌有哪些？
电阻品牌：Vishay（威世）Yageo（国巨）Panasonic（松下）Rohm（罗姆）TT Electronics（泰泰电子）
电容品牌：Murata（村田制作所）Panasonic（松下）KEMET（凯美特）Rubycon（鲁比康）Nichicon（尼吉康）Vishay（威世）
10．请说明以下字母所代表的电容的精度： J 、 K 、 M 、 Z 。
J：±5%
K：±10%
M：±20%
Z：+80% / -20%
11．如果某 CPU 有很多 IO 端口需要接上下拉电阻，电阻范围 1~10K 欧姆均可。以下规格的电阻，您会选择哪一种： 1K/1%、 4.99K/1% 、10K/1% 、 1K/5% 、 2.2K/5% 、4.7K/5% 、 8.2K/5% 、 10K/5% 、3.9K/10% 、 5.6K/10% 、 4.7K/20%？说明你选择该 电阻的理由。
4.7KΩ/5% 电阻
电阻范围要求在 1K~10KΩ之间，4.7KΩ 处于该范围的中间值，适合大多数 I/O 端口的上下拉电阻需求。通常来说，4.7KΩ 是一种比较常见的标准值，既能保证信号稳定，也能确保功耗合适。
5%的容差相比其他较大的容差（如 10% 或 20%）具有更好的精度。尽管 5% 容差在电阻的选择中不是非常精细，但已经能提供较为稳定的上下拉电阻性能，且成本较为适中。例如，若选择 3.9KΩ/10% 电阻，虽然其值靠近 4.7KΩ，但容差较大，可能会导致电阻的实际值与预期有所偏差，从而影响到电路的性能。
选择过高的电阻（如 10KΩ/1% 或 8.2KΩ/5%）可能导致电路的上拉或下拉效果不理想，信号响应过慢或者易受噪声干扰。
选择过低的电阻（如 1KΩ/1%）虽然可以提供更强的上下拉效果，但功耗相对较大，也会对信号产生过强的干扰，尤其是在低电压环境下可能对系统带来不必要的负载。
12．请简述压敏电阻工作原理。
压敏电阻（Varistor，或称压敏电阻器）的工作原理是基于其电阻值随外加电压变化的特性。具体来说，压敏电阻的电阻值与施加在其上的电压成反比，电压越高，电阻值越低；当电压低时，电阻值较高。

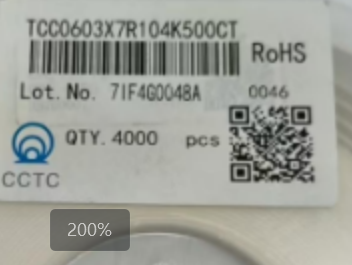

13．简述盘料上面的参数含义
1.**T000603X7R104K500CT**：
- **T000603**：内部型号或批次编码，用于标识产品型号。
- **X7R**：电容器介质材料，温度特性为 ±15%（-55℃至+125℃范围内电容值变化不超过±15%）。
- **104**：电容值为10*10^4pf = 100nf。
- **K**：容差为 ±10%。
- **500**：额定电压为 500V。
- **CT**：包装或端子类型标识（如卷带封装）。
2. **Lot. No. 71F460048A**：生产批号，用于追溯产品生产信息。
3. **OTY. 4000 pcs**：订单数量为 4000 件（pcs 为 pieces 缩写）。
4. **CCTC**：可能是制造商代码或认证标识（如中国检验认证集团缩写）。
5. **RoHS**：符合欧盟《有害物质限制指令》，产品不含铅、汞等有害物质。
6. **0046**：可能为生产日期代码（如 2020 年第 46 周）或内部序列号。
**参数解释如下**：
1. **CHIP RESISTOR**：
表示该元件为 **贴片电阻**。
2. **RESISTANCE: 10KΩ ±1%**：
- **10KΩ**：标称电阻值为 **10千欧姆**。
- **±1%**：电阻容差为 **±1%**（实际阻值与标称值偏差不超过1%）。
3. **SIZE: 0805**：
- 贴片电阻的封装尺寸代码，对应 **公制尺寸 2.0mm × 1.25mm**（英制尺寸为 0.08英寸 × 0.05英寸）。
4. **WATTAGE: 1/8W**（原文“WATAGE”应为拼写错误）：
- 额定功率为 **1/8瓦特（0.125W）**，表示电阻可安全承受的最大功率。
5. **QUANTITY: 5000 PCS**：
- 订单数量为 **5000件**（PCS为“pieces”缩写）。
6. **LOT NO: 2403800314**：
- 生产批号，用于追踪生产批次和质量信息。
