Unity之基于MVC的UI框架-含案例

Unity之基于MVC的UI框架-含案例

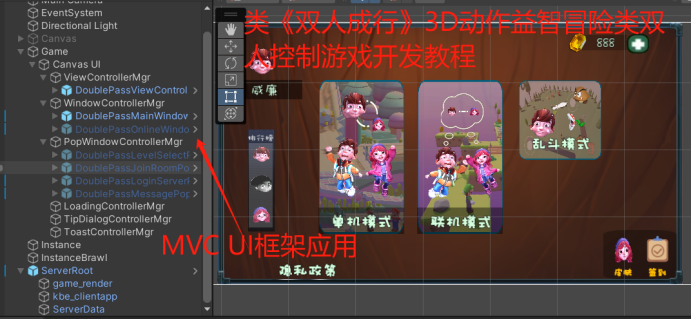

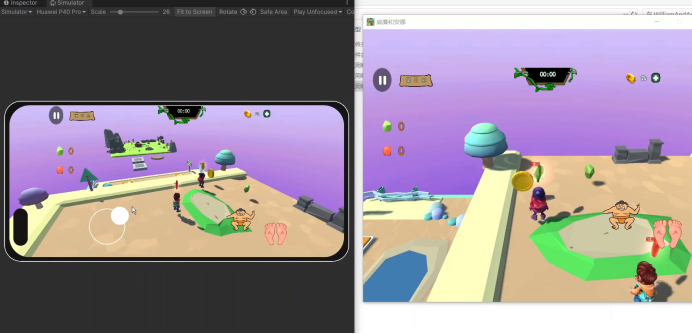

使用案例：类《双人成行》3D动作益智冒险类双人控制游戏开发教程

资源地址：https://learn.u3d.cn/tutorial/3d-adventure-william-anna

一、MVC框架概览

本框架以MVC的方式搭建，以View视口的方式展现数据，以Controller处理应用逻辑，数据存储方面以Model存储数据模型。

1 " View "

也就是视图以UI视口的方式展现给用户，内容有view、Window、PopWindow、Toast（游戏中的吐丝效果）、TipDialog等等；

2 “Controller”

处理应用逻辑，对用户的输入进行响应，如点击按钮后的响应等等

3 “Model”

对应用中用到的业务模型

• 流程设计图

三、接口设计

【描述接口设计，在此详细说明，本章的接口是指引擎使用时的流程框架】

UIControllerManager

功能描述：界面管理类，对所有界面类型的组件进行控制（包括打开、切换、关闭等） 支持界面的静态加载、动态加载。界面的大部分操作都可以在这里调用。

1. 方法名称： private void Init()

初始化所有的管理类，如View管理类，Window管理类，PopWindow管理类

1. 方法名称： public void BaseRegisterView(System.Type type, string prefabPath)
   通过view的类型type和它所有的prefabPath注册指定的view
2. 方法名称： public void BaseRegisterView(System.Type type, BaseViewController view)
   通过view的类型type和它所有的view注册指定的引用view
3. 方法名称： public void BaseRegisterWindow(System.Type type, string prefabPath)
   通过Window的类型type和它所有的prefabPath注册指定的Window
4. 方法名称： public void BaseRegisterWindow(System.Type type, BaseWindowController window)
   通过Window的类型type和它所有的Window注册指定的引用window
5. 方法名称： public virtual void RegisterView()
   注册所有已经储存的View
6. 方法名称： public virtual void RegisterWindow()
   注册所有已经储存的Window
7. 方法名称： public void ChangeView(System.Type view, object param = null)

改变当前的激活的视口

1. 方法名称： public BaseViewController GetCurrentView()
   取得当前激活的视口
2. 方法名称： public void CloseView()
   关闭当前的视口
3. 方法名称： public void ChangeWindow(System.Type window, object param = null, EChangeType type = EChangeType.ESWITCH)
   改变当前激活的窗口
4. 方法名称： public BaseWindowController GetCurrentWindow()
   取得当前激活的窗口
5. 方法名称： public void CloseWindow(System.Type window, params string[] param)

   关闭当前的窗口

ViewControllerManager

同UIControllerManager

管理所有基于BaseViewController派生的View

WindowControllerManager

同UIControllerManager

管理所有基于BaseWindowController派生的Window

BaseViewController

View基类所有全屏界面归属于View，所有View的基类

1)  public abstract void OnEnterStart(GameObject parent = null, object param = null);

当进入View以前的开始前调用

2)  public virtual void OnEnterEnd()

当进入View以前的结束后调用

3)  public abstract object OnExitStart()

4)  public virtual void OnExitEnd()

5)  public virtual void ChangeView(System.Type view, object param = null)

BaseWindowController

四、常用操作方法

派生自BaseWindowController的窗口类的注册和使用

两种方法

1. 1. 1. 1. 第一种方法

（1）首先新建你的Window类如“XXMainViewController”

（2）然后注册你的窗口类：

XXUIMainManager.Instance.BaseRegisterView(typeof(XXMainViewController), "Prefab/UI/View/XXMainViewController");

使用这种方法注册的类如XXMainViewController  将不能够出现在“Hierarchy”面版的对象“WindowControllerManager”下面

（3）然后就可以使用

“XXUIMainManager.Instance.ChangeView(typeof(xxMainViewController));”方法切换到这个Window。

1. 1. 1. 1. 第二种方法

（1）首先新建你的Window类如“XXLoginWindowController”

然后注册你的窗口类：

将“XXLoginWindowController”的prefab对象拖到“Yunji.WindowControllerManager”

对象下，并将对象处于隐藏状态；

（2）找到Canvas对象下的派生自“UIControllerManager”的组件如“XXUIMainManager”，在它的属性“Windows”下增加“Size”值的大小，并将前面的“prefab对象”拖拽引用到其中的一个“Element”中。

（3）然后就可以使用

“XXUIMainManager.Instance.ChangeView(typeof(XXMainViewController));”方法切换到这个Window。

派生自BaseWindowController的窗口类之间的切换

派生自BaseViewController的视口类、派生自BaseTipDialogController的提示窗口类、派生自BasePopWindowController的弹出窗口类的注册和使用类似上一节的操作。
