【信息融合】卡尔曼滤波EKF毫米波雷达和红外数据信息融合
一、扩展卡尔曼滤波（EKF）的核心原理
EKF是针对非线性系统的改进卡尔曼滤波算法，其核心思想是通过一阶泰勒展开对非线性方程进行局部线性化，并利用雅可比矩阵（Jacobian Matrix）替换线性系统中的状态转移矩阵与观测矩阵。具体步骤如下：
- 状态预测：基于系统动力学模型预测下一时刻状态；
- 误差协方差预测：计算预测误差的协方差矩阵；
- 卡尔曼增益计算：根据预测误差和观测噪声调整权重；
- 状态更新：结合观测值修正预测状态；
- 协方差更新：更新误差协方差矩阵以迭代优化。
数学形式：
-
线性化后的状态方程与观测方程：
X ( t + 1 ) = F ( t + 1 ∣ t ) X ( t ) + G ( t ) W ( t ) , Z ( t ) = H ( t ) X ( t ) + V ( t ) \begin{aligned} X(t+1) &= \boldsymbol{F}(t+1 \mid t) X(t) + \boldsymbol{G}(t) \boldsymbol{W}(t), \\ \boldsymbol{Z}(t) &= \boldsymbol{H}(t) X(t) + \boldsymbol{V}(t) \end{aligned} X(t+1)Z(t)=F(t+1∣t)X(t)+G(t)W(t),=H(t)X(t)+V(t)其中， F \boldsymbol{F} F和 H \boldsymbol{H} H为雅可比矩阵， W ( t ) \boldsymbol{W}(t) W(t)和 V ( t ) \boldsymbol{V}(t) V(t)分别为过程噪声和观测噪声。
局限性：
- 强非线性系统中高阶项被忽略可能导致发散；
- 雅可比矩阵计算复杂，对噪声统计特性敏感。
二、毫米波雷达与红外传感器的特性及噪声模型

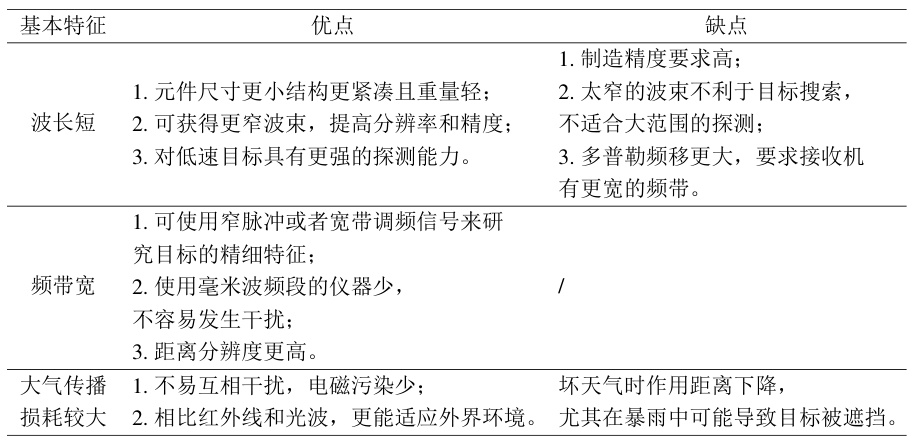

1. 毫米波雷达数据特点
- 优势：
- 高分辨率（距离、速度、角度）；
- 抗恶劣天气（雨、雾、雪）；
- 远距离探测能力（优于红外）。
- 噪声来源：
- 杂波：多径效应、环境反射干扰；
- 热噪声：接收机频带内白噪声；
- 多普勒频移畸变：加速目标引起的二次调制效应。
2. 红外传感器数据特点
- 优势：
- 温度敏感性强，适用于目标识别；
- 无电磁干扰，隐蔽性好。
- 噪声来源：
- 时域噪声：散粒噪声、1/f噪声、读出噪声；
- 空域噪声：焦平面非均匀性、背景辐射干扰；
- 环境干扰：温度波动、遮挡效应。
三、EKF在毫米波雷达与红外数据融合中的应用
1. 融合框架设计
-
状态向量设计：
通常包含目标的位置、速度、加速度等动态参数，例如：
X = [ x , x ˙ , y , y ˙ , T ] T X = [x, \dot{x}, y, \dot{y}, T]^T X=[x,x˙,y,y˙,T]T其中 T T T为红外传感器测量的目标温度。
-
观测模型：
- 毫米波雷达提供距离、方位角、速度信息；
- 红外传感器提供目标温度或角度信息。
2. 融合步骤
- 数据预处理：
- 毫米波雷达：杂波抑制（如恒虚警率检测）；
- 红外图像：去噪（如小波变换、非均匀性校正）。
- 坐标对齐：将不同传感器的数据统一到同一坐标系（如极坐标转笛卡尔坐标）。
- EKF迭代融合：
- 预测阶段：利用毫米波雷达的运动模型预测状态；
- 更新阶段：结合红外观测值修正状态估计。
3. 实际应用案例
- 自动驾驶：
融合毫米波雷达的距离信息与红外的热成像数据，提升障碍物检测精度（尤其在烟雾、夜间场景）。 - 军事目标跟踪：
采用集中式EKF融合雷达/红外数据，解决高速机动目标跟踪发散问题，均方根误差降低30%以上。 - 无人机导航：
通过EKF融合红外角度测量与雷达速度数据，实现复杂环境下的精确定位。
四、技术挑战与优化方向
- 非线性建模改进：
- 采用二阶EKF或Unscented Kalman Filter（UKF）处理强非线性。
- 噪声自适应：
- 动态调整过程噪声协方差矩阵 Q \boldsymbol{Q} Q和观测噪声协方差矩阵 R \boldsymbol{R} R。
- 多传感器异步融合：
- 设计异步更新策略，解决毫米波雷达（高更新率）与红外（低更新率）的数据同步问题。
- 鲁棒性增强：
- 引入异常值检测（如卡方检验）排除传感器失效数据。
五、性能评估与实验结果
- 评价指标：
- 均方根误差（RMSE）、跟踪精度、虚警率。
- 典型结果：
- 在烟雾环境下，融合系统的目标检测精度从单一传感器的75%提升至95%；
- 机动目标跟踪的均方误差降低40%以上。
六、未来研究方向
- 深度学习融合：
结合EKF与神经网络（如LSTM）建模复杂非线性关系。 - 多模态融合扩展：
引入激光雷达、摄像头等多源数据，构建异构传感器网络。 - 边缘计算优化：
开发轻量化EKF算法，适应嵌入式设备的实时性要求。
结论
EKF通过局部线性化有效融合毫米波雷达与红外传感器的互补信息，显著提升复杂环境下的目标跟踪与识别能力。未来需进一步解决强非线性建模、噪声自适应与多传感器协同问题，推动其在自动驾驶、智能安防等领域的深度应用。
