模方ModelFun工程操作教程

摘要：本文主要介绍模方ModelFun软件工程操作，包含：新建，打开，打开最近，保存，关闭，重置，设置，退出。

1.新建

新建工程时可以创建一份 OSGB/OBJ 数据的单个原点工程，也可以同时加载多份OSGB/OBJ 数据，创建多原点工程。支持常见的重建软件导出的模型数据，如 CC、大疆智图、重建大师。

对于只需要参考倾斜数据进行单体化建模，不需要改变倾斜模型数据本身的使用场景，可以只用 OSGB 创建工程。

1.1新建单个原点工程

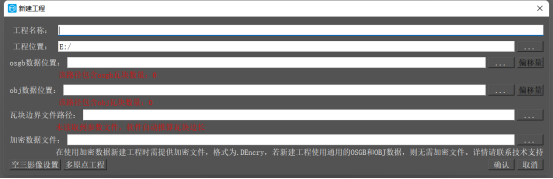

图 新建工程

● 工程名称：必填。用户自定义

● 工程位置：必填。用户自定义

● osgb 数据位置：必填。需包含瓦块数据 data 文件和 metadata.xml

● obj 数据位置：选填。没有 obj 数据的话，创建的工程不能对编辑倾斜数据，只能使用 osgb 匀色和单体创建功能。需包含瓦块数据 data 文件和 metadata.xml。osgb 和 obj 的偏移量及坐标系需一致。

● 空间框架：选填。使用重建大师导出的模型对应的空间框架文件，格式为.json。当瓦片边长推算存在异常时，需要设置空间框架，若不设置空间框架，将会影响后续水面修整、道路置平、指定置平等功能的正常使用。

● 加密数据文件：选填。加密文件是在读取加密数据新建工程时需要提供的，格式为.DEncry。如果新建工程时读取的是通用的 OSGB 和 OBJ 数据，可以不选择加密文件。如果有创建加密工程需求，请联系技术支持。

● 空三影像设置：选填。使用重建大师导出的空三文件，格式为.xml，选择坐标系需与OSGB/OBJ 一致。空三映射和单体化照片贴图时用到。

● 定拍影像设置：选填。使用大势云观导出的定拍文件，格式为 zxml。选择坐标系需与OSGB/OBJ 一致。定拍功能需要用到。

操作步骤：

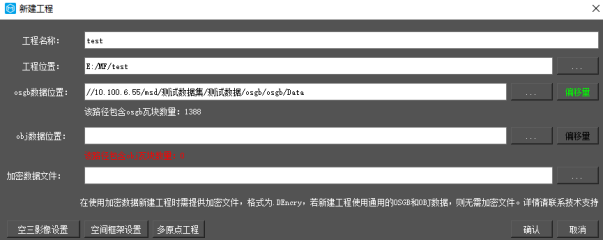

1.点击【工程|新建】，打开新建工程窗口，加载准备好的数据，点击确认创建工程。

图 新建工程

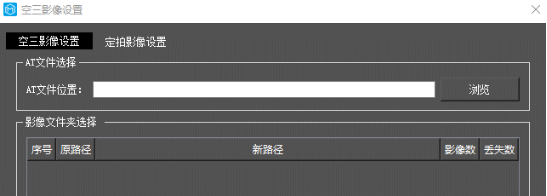

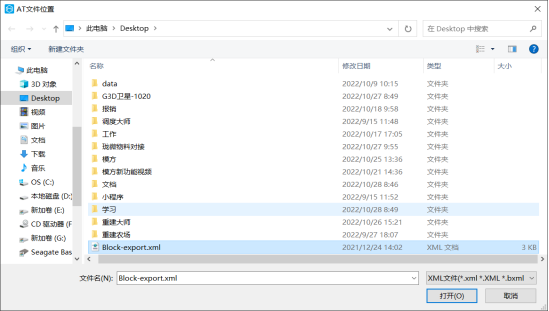

2.点击 ，加载空三影像文件

图 加载空三影像

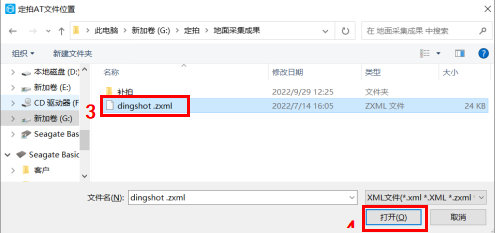

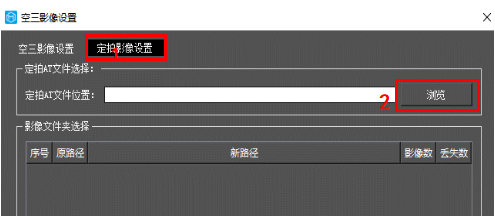

3.在空三影像设置界面，点击，加载定拍文件

图 加载定拍影像

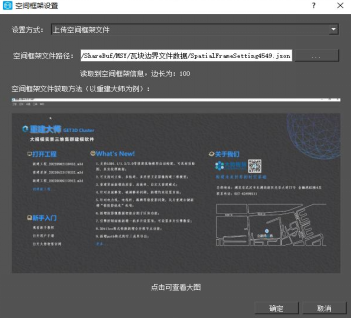

4.点击“新建工程”窗口中的“空间框架设置”，加载空间框架文件或手动输入空间框架参数。

图 加载空间框架文件

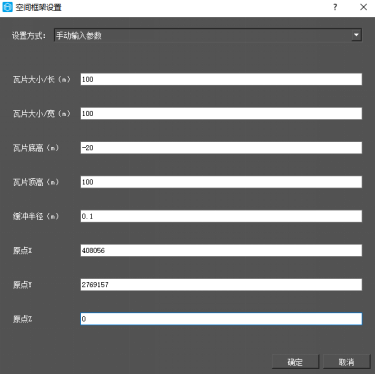

图 手动输入空间框架参数

如未设置空间框架直接新建工程，在创建工程的过程中软件会自动推算瓦块边长，当瓦块边长推算存在异常时，会给予去设置空间框架的弹框提示。

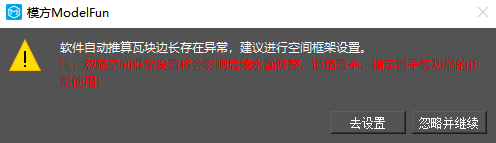

图 瓦块边长推算异常提示

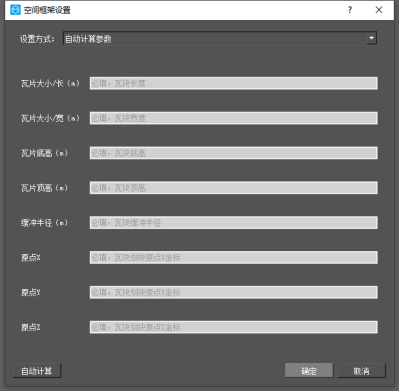

点击“去设置”，进行空间框架设置，此时空间框架设置有 3 种方式：1）上传空间框架文件；2）手动输入参数；3）自动计算参数（软件会自动挑选规则的瓦块，并根据规则瓦块进行推算边界参数）；点击“忽略并继续”，继续创建工程。

图 自动计算边界参数

1.2新建多原点工程

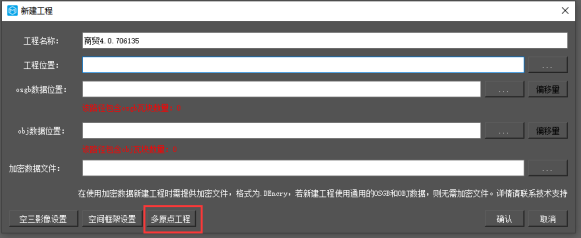

在新建工程界面点击

选择数据路径。

图 新建多原点工程

多份模型数据的文件组织要求为：

图 多原点数据文件组织要求

​​​​​​​1.3新建仅OSGB工程

新建工程时可以创建一份仅OSGB数据的单原点工程，即只输入OSGB数据不输入OBJ数据，仅OSGB工程可以正常使用单体化模块、匀色、查看质检结果、测量、视图裁切、视图背景色功能，使用其余功能需输入OBJ数据。

图 新建仅OSGB工程

2.打开

打开一个工程文件，选择其中*.mfj 为工程文件加载工程。

图 打开工程

3.打开最近

打开近时间段内的一个工程文件，其中*.mfj 为工程文件格式。

4.保存

保存当前工程文件。

5.关闭

关闭当前工程文件。

6.重置

重置后，除了单体化模型，其它对数据进行的操作都将被初始化为创建工程时的状态，几何及纹理编辑都在重置范围内。

7.设置

对当前工程属性进行修改，各属性含义同新建工程。

8.退出

退出 ModelFun 系统。
