助力产业升级 | BMC安全启动方案上新了！

近日，OurBMC 社区联合其理事成员单位中移（苏州）软件技术有限公司，在产业化落地SIG发布计算机系统安全可信创新解决方案——《 BMC 安全启动方案》。该方案为开发者提供了清晰、可实现的技术实施路径，可有效助力开发者提升 BMC 技术能力，推动 OurBMC 社区产业化落地的发展和工作，同时也加速了安全可信技术在各行业的应用和推广。

OurBMC 社区产业化落地 SIG 包括软硬件及系统解决方案，重点对产业化落地中遇到的困难点进行分析，并贡献解决方案，为产业化做贡献。

中移（苏州）软件技术有限公司2019年实施“云改”，挂牌中国移动云能力中心，是中国移动旗下全资子公司，注册资本总规模 31.72 亿元。公司立足苏州，业务范围辐射全国，聚焦移动云业务发展，承担起移动云的研发、运营、支撑一体化职责，以“云设施构建者、云服务提供者、云生态汇聚者”为定位，抢抓云业务发展的巨大市场空间，业务覆盖政务、金融、制造、交通、医疗等行业。

方案概述

本方案的核心思想是使用一块最高安全等级的安全芯片，在 BMC 和 BIOS 启动前，对 BMC 和 BIOS 的 flash 固件进行全面的校验，校验通过，则服务器正常启动；校验失败，则进入主备切换或者固件恢复过程。升级动作同样也是由安全芯片执行，BMC 需要将固件上传到指定区域，由安全芯片执行验签和校验过程之后才会对 BMC 或 BIOS 镜像进行升级。同时，利用安全芯片内置的 PUF 区域实现 TPCM 功能，结合虚拟化平台驱动和 UEFI 功能，实现对 Linux Grub 校验以及对虚拟机提供可信计算的服务。

总体架构

基于安全芯片的BMC安全启动方案架构如下所示，整个流程通过安全芯片内置安全管理策略，以确保系统从可信状态启动。

方案实现

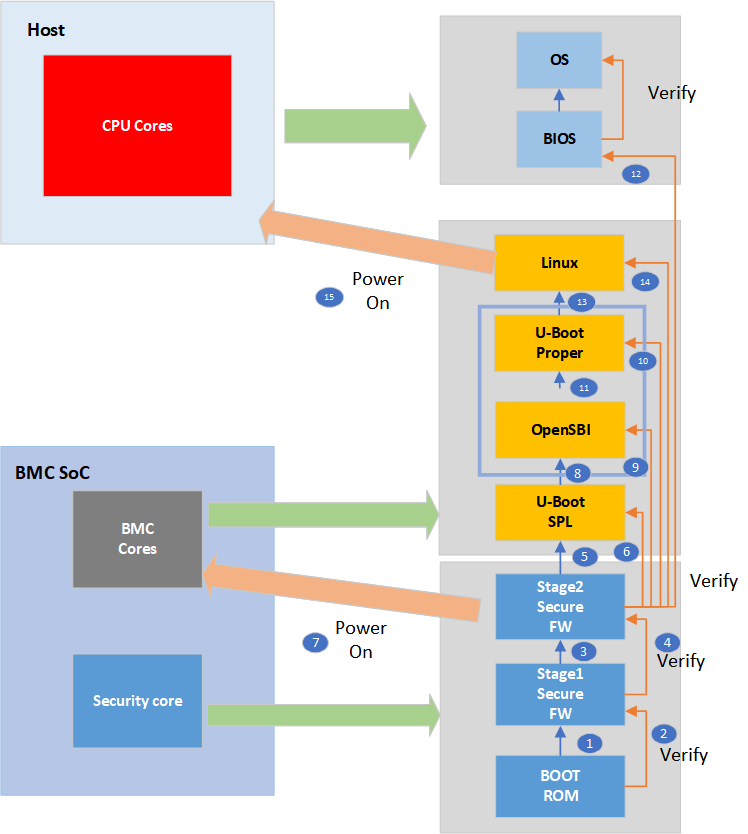

1、安全启动整体流程

基于安全芯片的BMC安全启动流程如下所示：

2、固件完整性校验

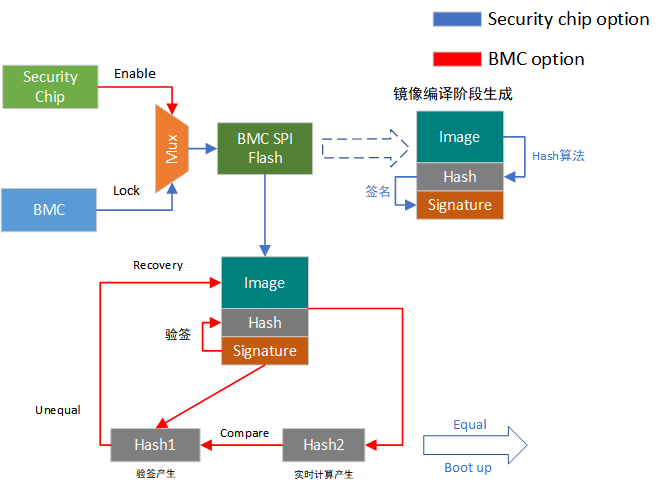

• 固件校验整体流程

固件校验流程仅在AC复位进行，需要在CPLD辅助下，拉住BMC和Host CPU的复位引脚。校验成功，安全芯片会释放BMC和Host CPU的复位引脚，BMC和CPU会正常启动，此时安全芯片会启动看门狗监控启动过程。校验失败，安全芯片会自动切换到备份分区（如有），随后执行同样的过程，如果仍然失败，则执行恢复流程。

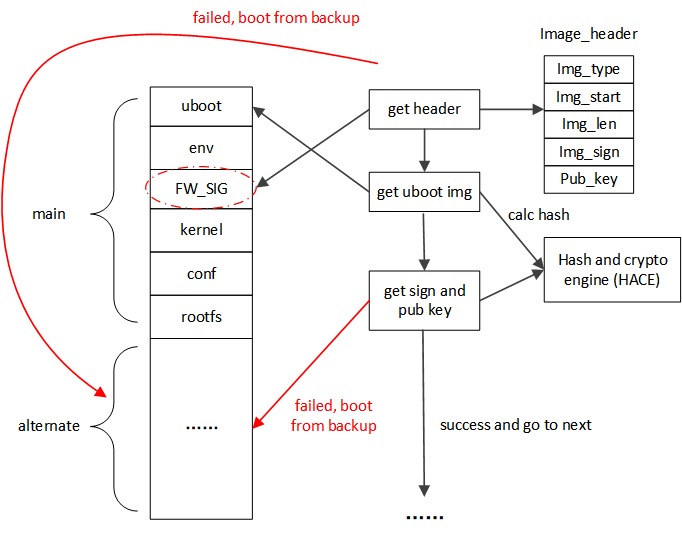

• 计算和签名校验过程

首先是安全芯片获取当前镜像中固件签名信息，包括 uboot、kernel以及 rootfs 的开始位置和大小、签名信息以及签名用的公钥信息，此处获取 uboot 固件签名信息，然后进行具体的计算和签名校验。

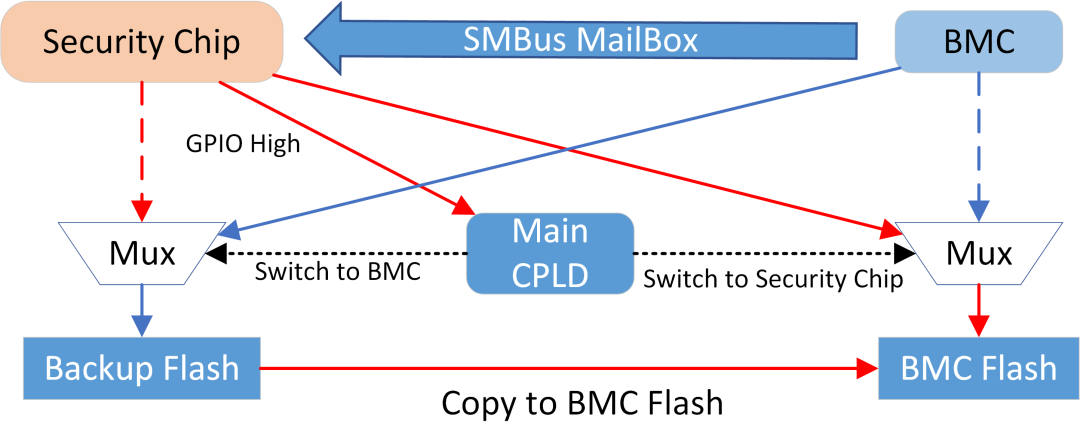

• 固件升级流程

BMC需要升级固件时，通过MailBox通知安全核，安全芯片拉高GPIO，使CPLD将备份Flash切换到BMC，BMC将固件上传到备份Flash。BMC上传完成后，通过MailBox通知安全芯片开始升级，此时安全芯片会拉住BMC Reset引脚，同时将BMC Flash的通道切换到安全芯片执行验证和升级流程。升级完成后，安全芯片复位BMC，BMC正常启动。

• 固件恢复流程

恢复流程在安全芯片校验固件失败或者安全芯片监控到 BMC / BIOS 启动异常时执行。



3、BIOS的度量方案

在UEFI BIOS固件的核心架构中，集成了Sec100度量模块，这一模块专为与嵌入式安全芯片（如先进的Aries系列）建立稳定高效的通信连接而设计。Sec100度量模块不仅在BIOS与安全芯片之间的建立通信，确保了两者之间的数据传输的完整性和机密性，还肩负着执行一系列重要的安全度量任务。

4、虚拟化应用安全防护

安全芯片集成了先进的物理不可克隆功能，能够通过高速、可靠的PCIe总线接口轻松地接入主机（Host）系统，并作为一张加密卡服务于Host，为Host提供了强大的数据加密、解密、签名及验证等安全处理能力，而且其架构极具灵活性，能够无缝地融入虚拟化环境，为多个虚拟机（VM）同时提供安全服务。
