汽车行业EDI教程——北美X12标准 AS2连接配置与实现

在此前的文章：《汽车行业EDI教程——北美X12标准 需求分析及方案》中，我们了解了汽车行业的常见EDI需求，今天我们一起来学习其中关于AS2的配置与实现。

首先我们先来了解什么是AS2以及AS2原理。

AS2，是一种主流的EDI传输协议，主要应用在电子数据交换（EDI）和安全文件传输领域。AS2通过数据加密和数字签名生成数据包，基于HTTP（或HTTPS）通过互联网进行数据交换。在传输过程中，通过MDN回执的不可抵赖性，使得AS2的传输过程更加可靠。

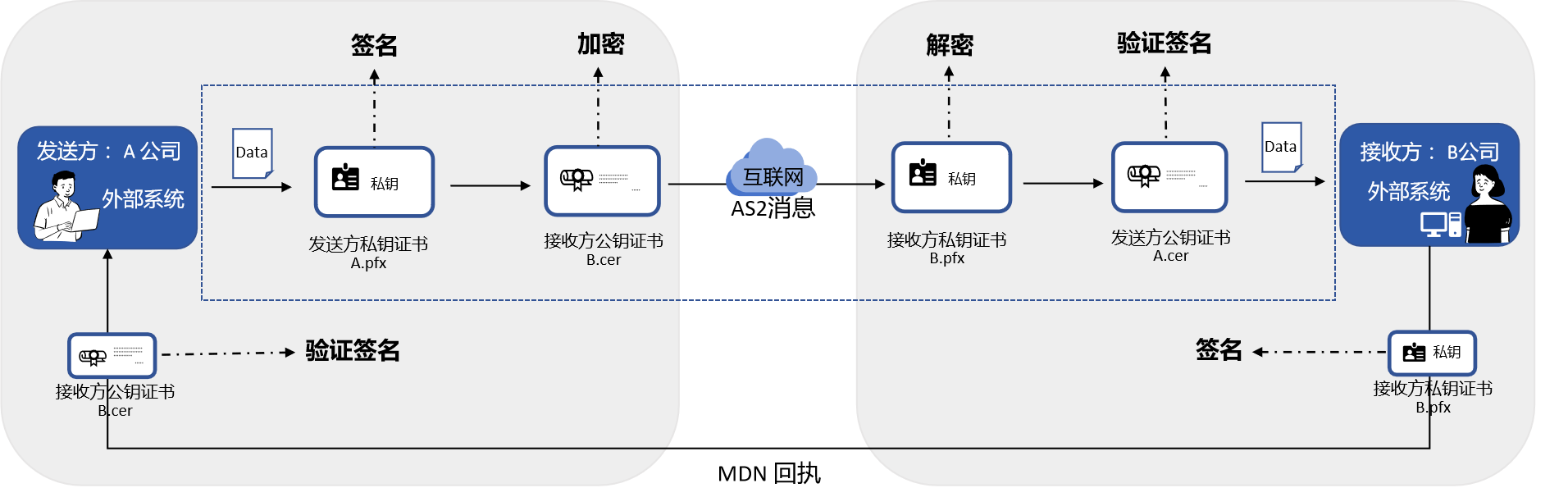

上图是AS2传输中数据的处理流程图，我们一起看下：

A公司与B公司基于互联网进行AS2传输，A公司将数据发送给B公司，发送数据时A公司使用自己的私钥证书对数据进行签名，使用B公司的公钥证书对数据进行加密，生成数据包发给B公司。

当B公司收到数据包后，使用自己的私钥证书进行解密，使用A公司的公钥证书验证签名， 解密和验证签名成功后，B公司才可以看到业务数据。同时作为接收方，B公司需要给A公司回复MDN回执，回复过程中需要使用自己的私钥证书对MDN进行签名，A公司收到MDN后使用B公司的公钥证书进行验证签名，验证成功后完成此次数据的AS2传输。

关于更详细的AS2原理讲解大家可以回顾之前EDI基础合集中的内容：AS2工作原理

接下来我们来了解AS2配置需要哪些信息：

首先，我们需要配置自己的AS2信息，一般包含：

AS2 ID，是AS2传输过程中的唯一身份标识，可以自定义，比如使用公司英文名称简称，AS2 ID需要发给交易伙伴进行配置。比如我们自己的AS2 ID为myAS2ID。

私钥证书及证书密码：证书用来数据传输中对数据进行签名和加密，确认数据的安全性。

发送数据给交易伙伴时，系统会用你的私钥证书签名发出的文件，相反的，在收到交易伙伴发送的文件时，系统会用你的私钥证书解密接收到的文件。

那么如何获取证书呢，可以在知行之桥上生成一对自签名证书，或者去CA机构进行申请购买。一般证书是一对的，私钥证书自己配置，公钥证书需要发给交易伙伴进行配置。私钥证书的密码我们需要注意保存和保密，避免遗忘和泄露。示例中我们将演示在知行之桥上创建名为my.pfx和my.cer的一对证书。

接收URL：用来接收交易伙伴的数据，格式为：http(s)://外网域名或IP:外网端口/pub/Receive.rsb，注意需要开通外网权限和端口，允许交易伙伴进行访问发送数据。

自己的AS2信息配置完成后，需要整理上文提到的我们的AS2 ID、公钥证书，数据接收URL给交易伙伴，请他们进行配置。

同时我们需要拿到交易伙伴的AS2信息进行配置，一般包含：

AS2 ID（比如交易伙伴的AS2 ID为：partnerAS2ID）、接收URL、公钥证书（一般是.cer、.p7b或者.crt的格式），比如交易伙伴提供公钥证书为名为partner.cer。

双方的AS2信息都确认后，我们便可以在知行之桥EDI系统中进行配置与测试了。

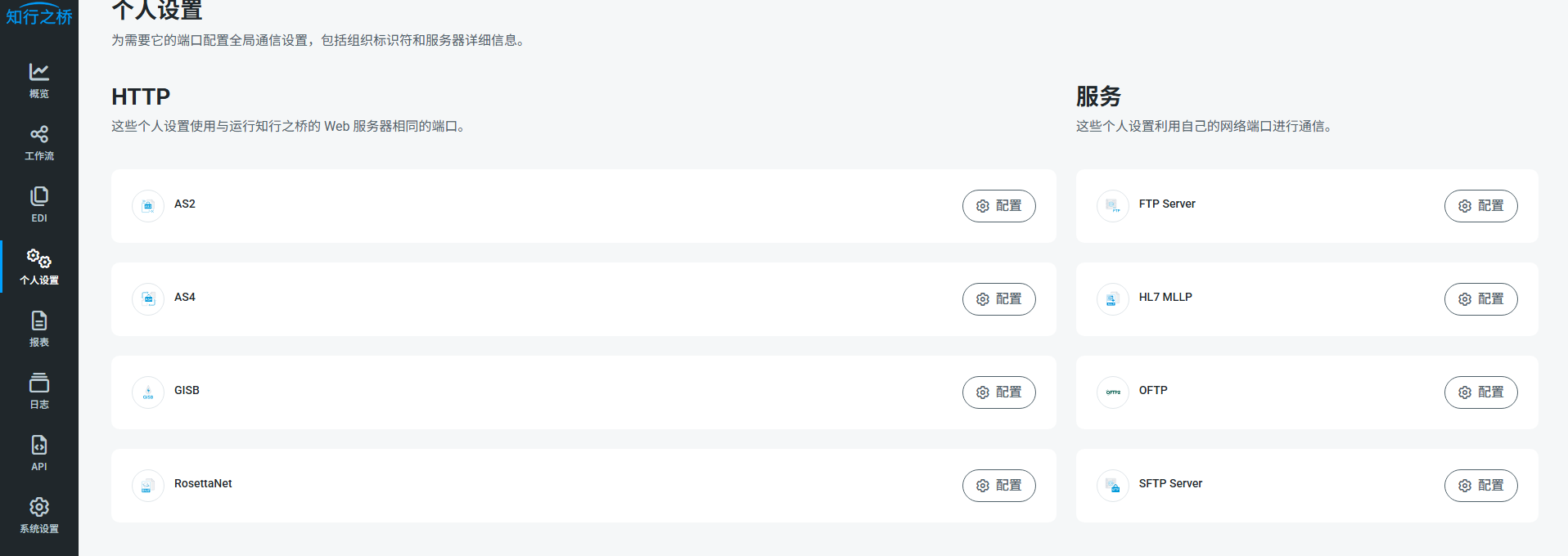

首先我们登录到知行之桥EDI系统中，导航到个人设置—AS2配置我们自己的AS2信息：

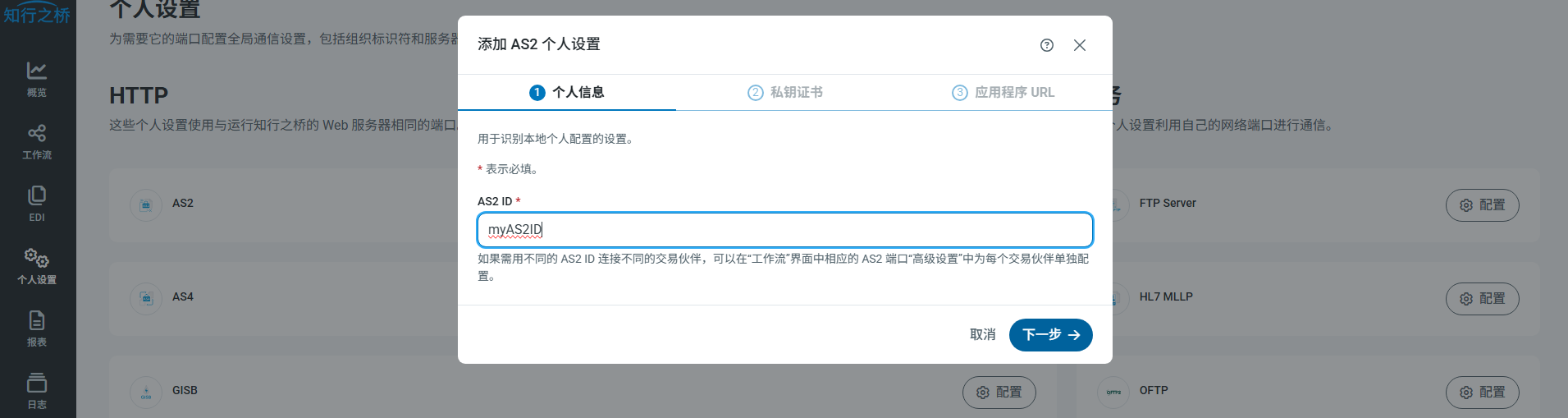

AS2 ID我们配置为：myAS2ID

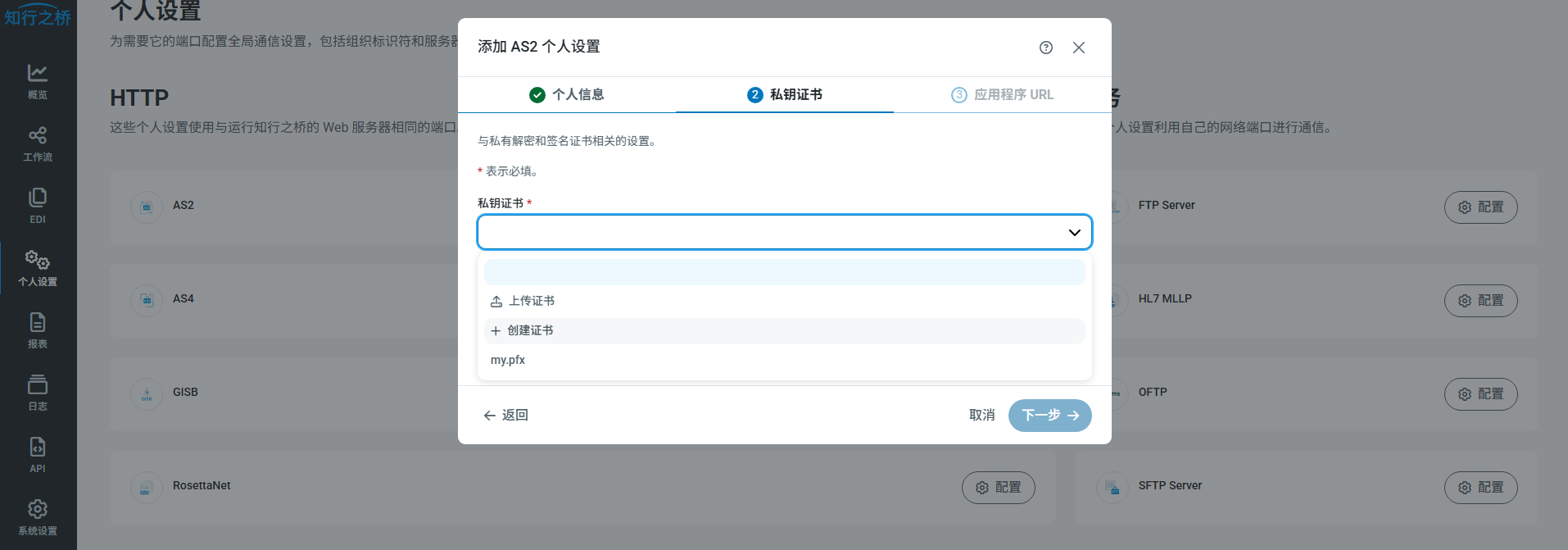

个人证书这里的私钥证书，我们先进行创建证书。

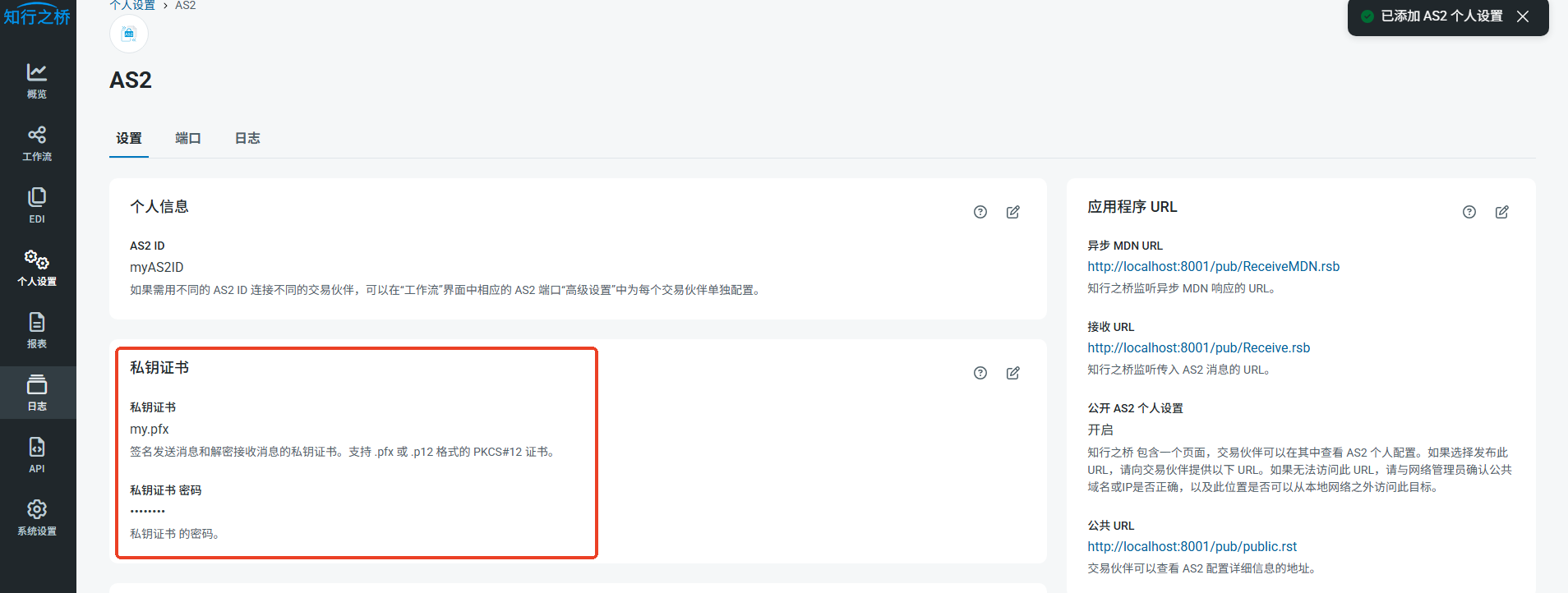

证书信息按照公司具体信息进行填写即可，填写完成后点击创建证书。证书密码记得保存下来，不要遗忘。此时一对证书就创建完成了，私钥证书会自动配置在这里：

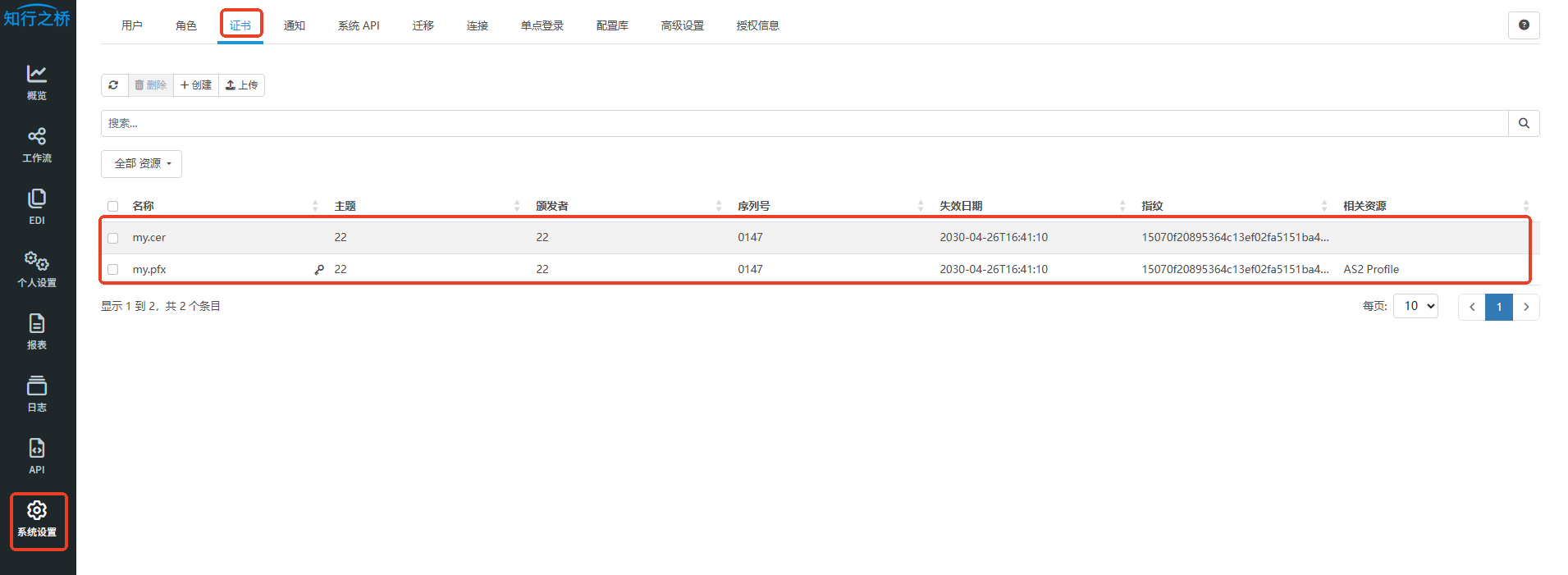

公钥证书可以导航到系统设置去查看，导航到系统设置—证书页面，这里显示了我们刚刚创建的一对证书，pfx的是私钥证书已经被配置在AS2 Profile中了，即个人设置-AS2那里，.cer的为公钥证书，可以点击下载发给交易伙伴。

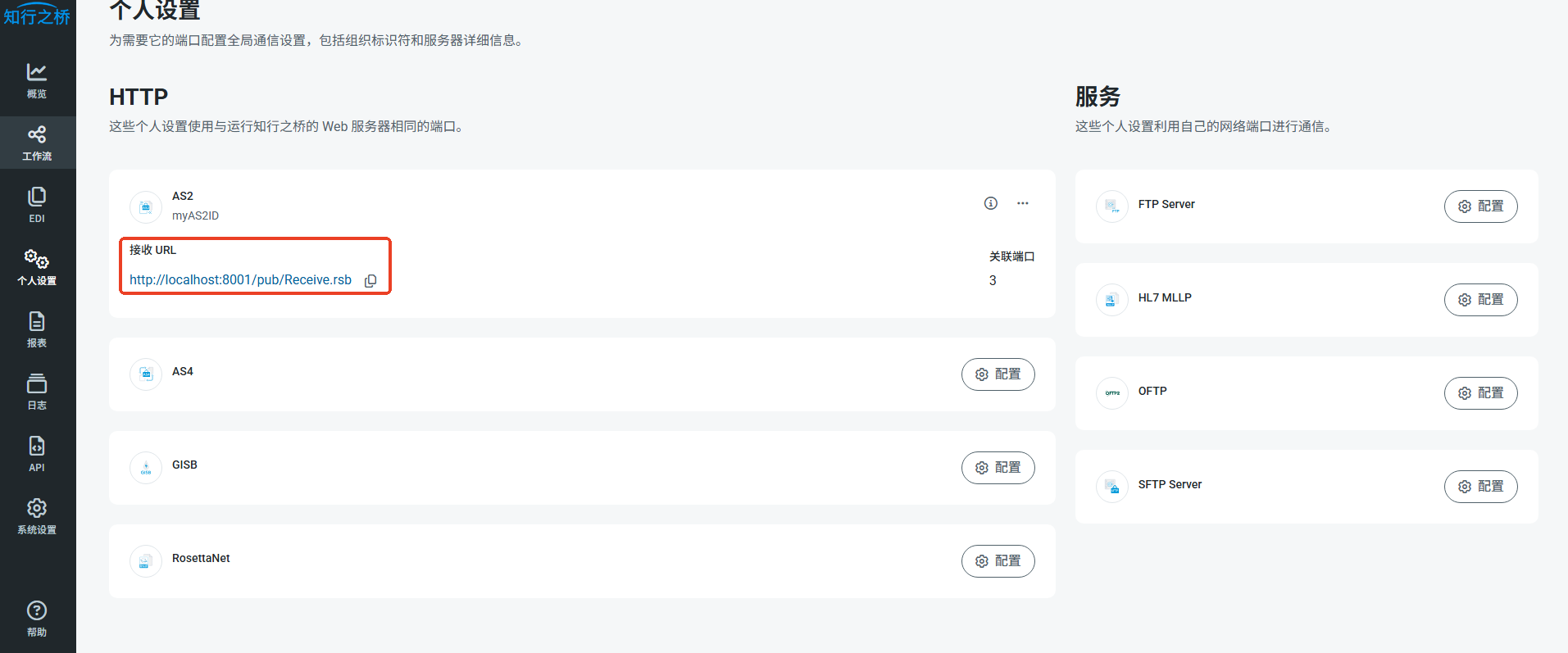

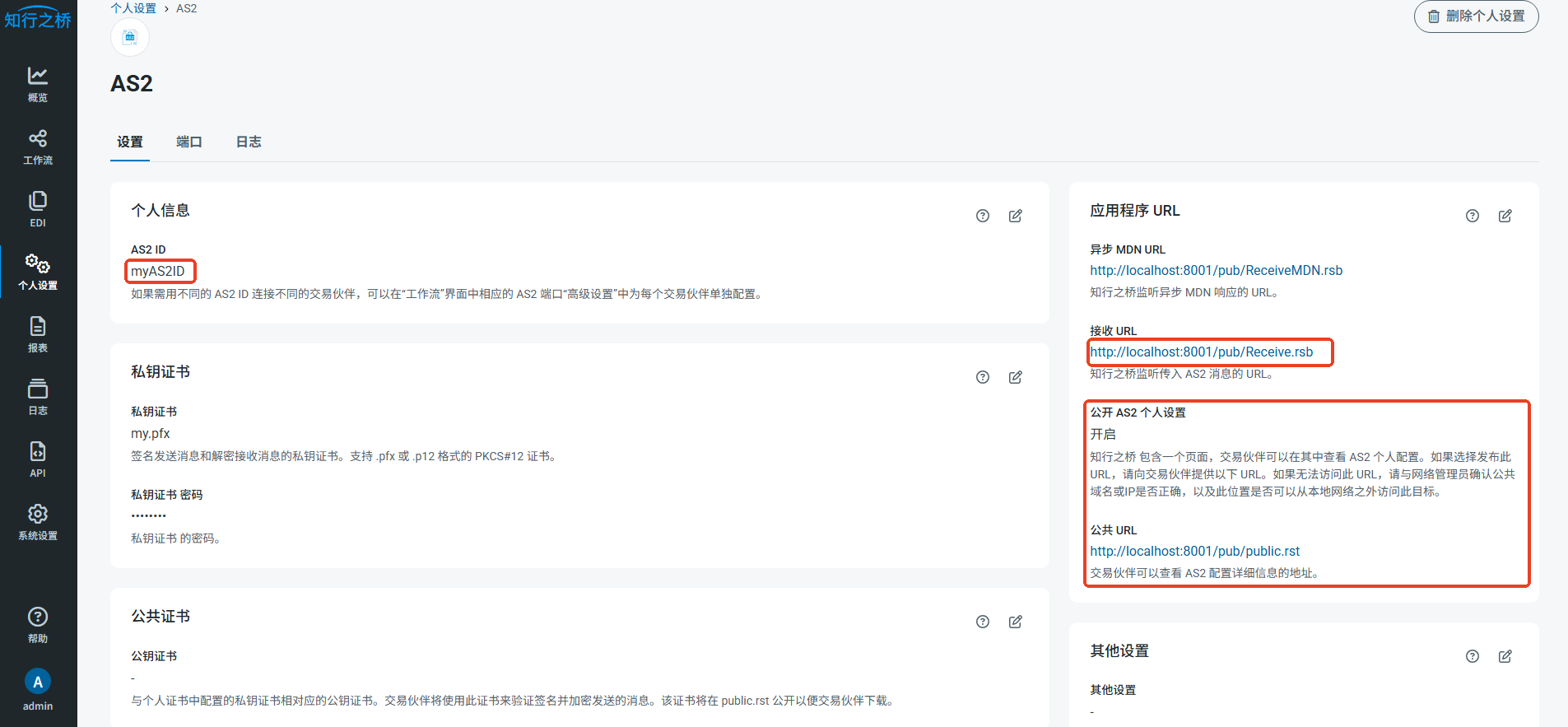

我们回到个人设置-AS2，查看接收URL，接收URL是根据访问知行之桥的网址自动生成的，现在我们这边显示的是本地localhost：

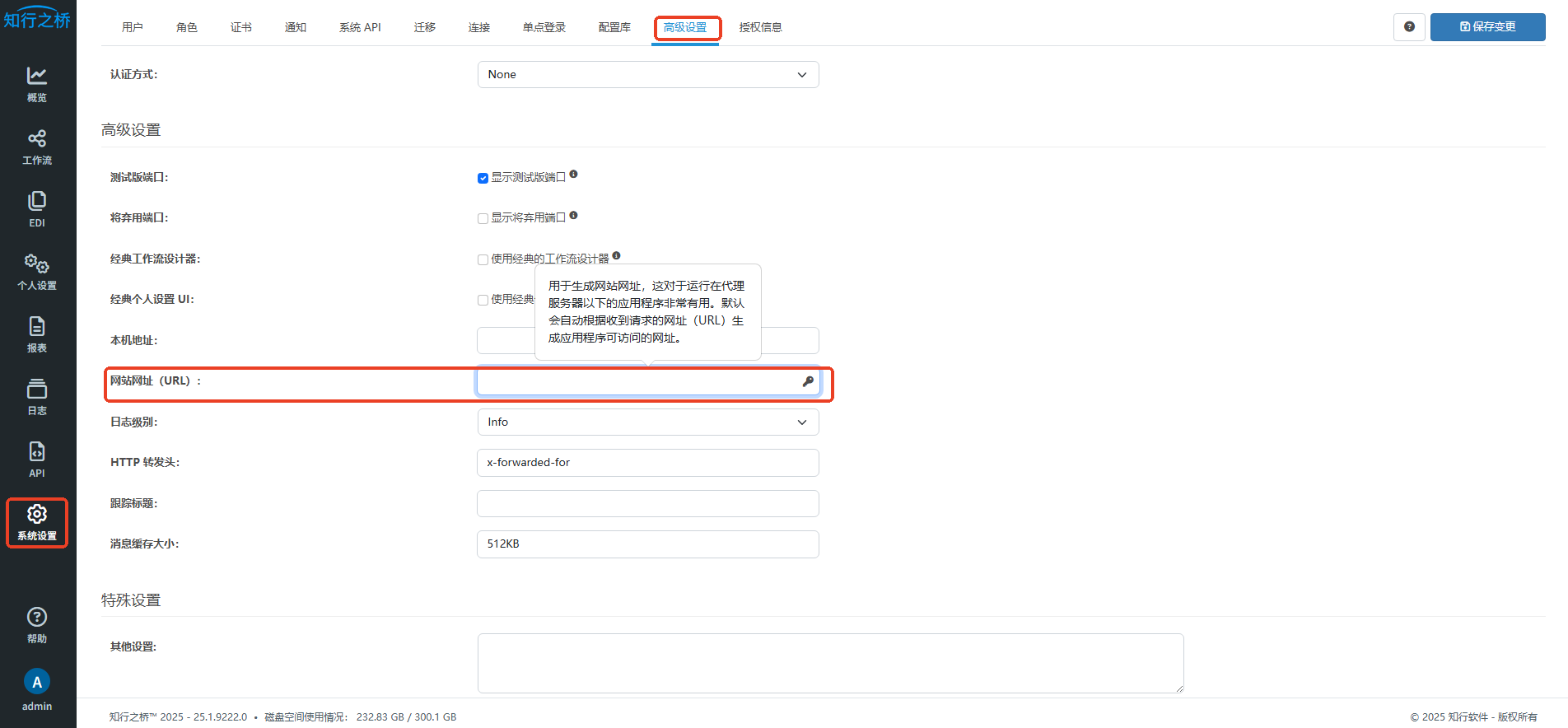

如果我们需要修改IP或域名可以导航到系统设置-高级设置中设置网站网址，在网站网址这里我们输入我们的IP：即可，返回到个人设置-AS2查看，接收URL已更新。

此时我们的AS2就已经配置完成了，可以整理我们的AS2 ID，公钥证书，接收URL发给交易伙伴，或者直接将这里的公开 AS2 个人设置URL共享给交易伙伴。

接下来我们去配置交易伙伴的AS2信息

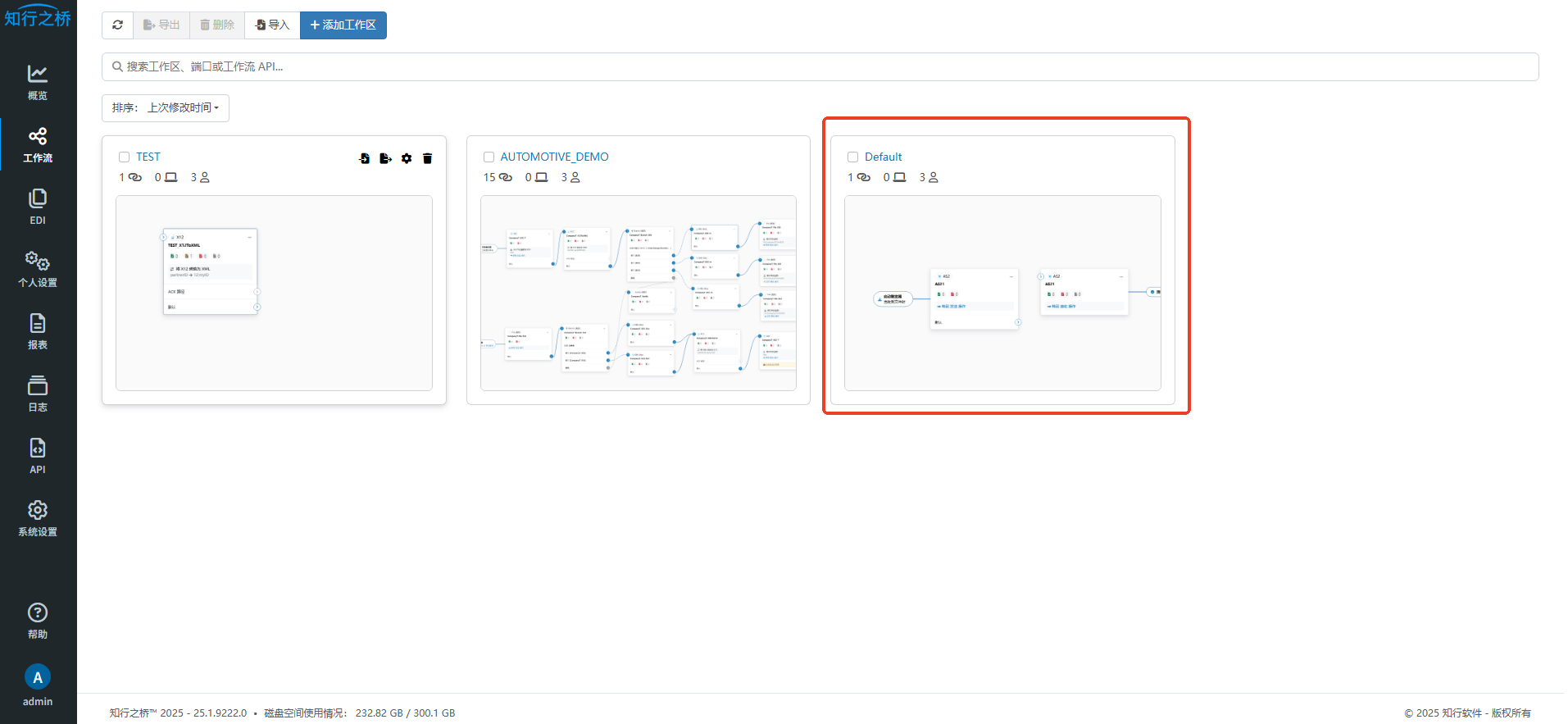

导航到工作流页面，这里会显示我们创建所有的工作区，针对不同的交易伙伴可以创建不同的工作区。我们以默认的工作区为例：

点击进入工作区

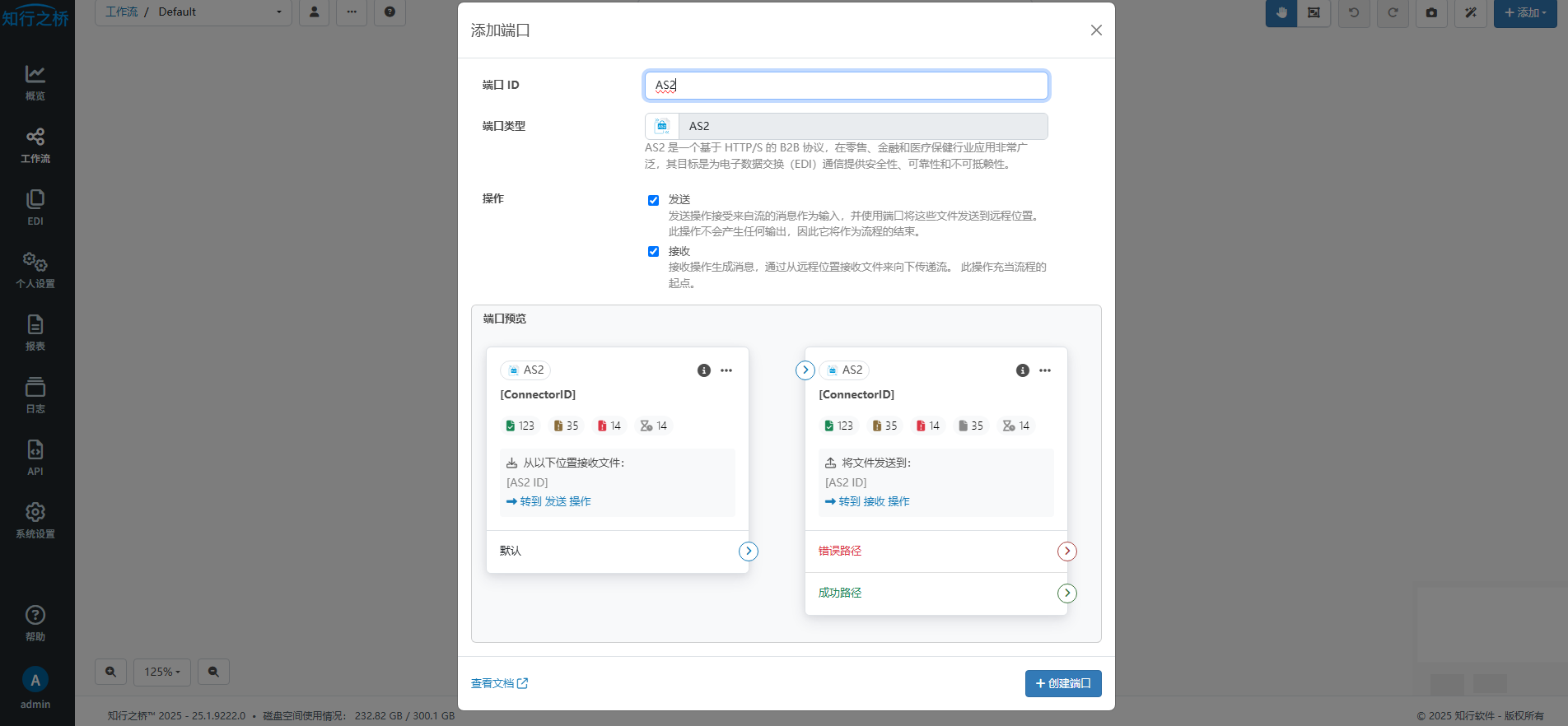

在工作区右侧空白处右击点击添加端口按钮，搜索AS2端口，端口ID我们自定义，点击创建，这样我们就创建一个AS2端口。在工作区页面会显示我们创建好的AS2端口，因为AS2是收发双向的，所以会显示开始和结束两个节点，这两个节点是一个端口配置相同，只需配置一次。

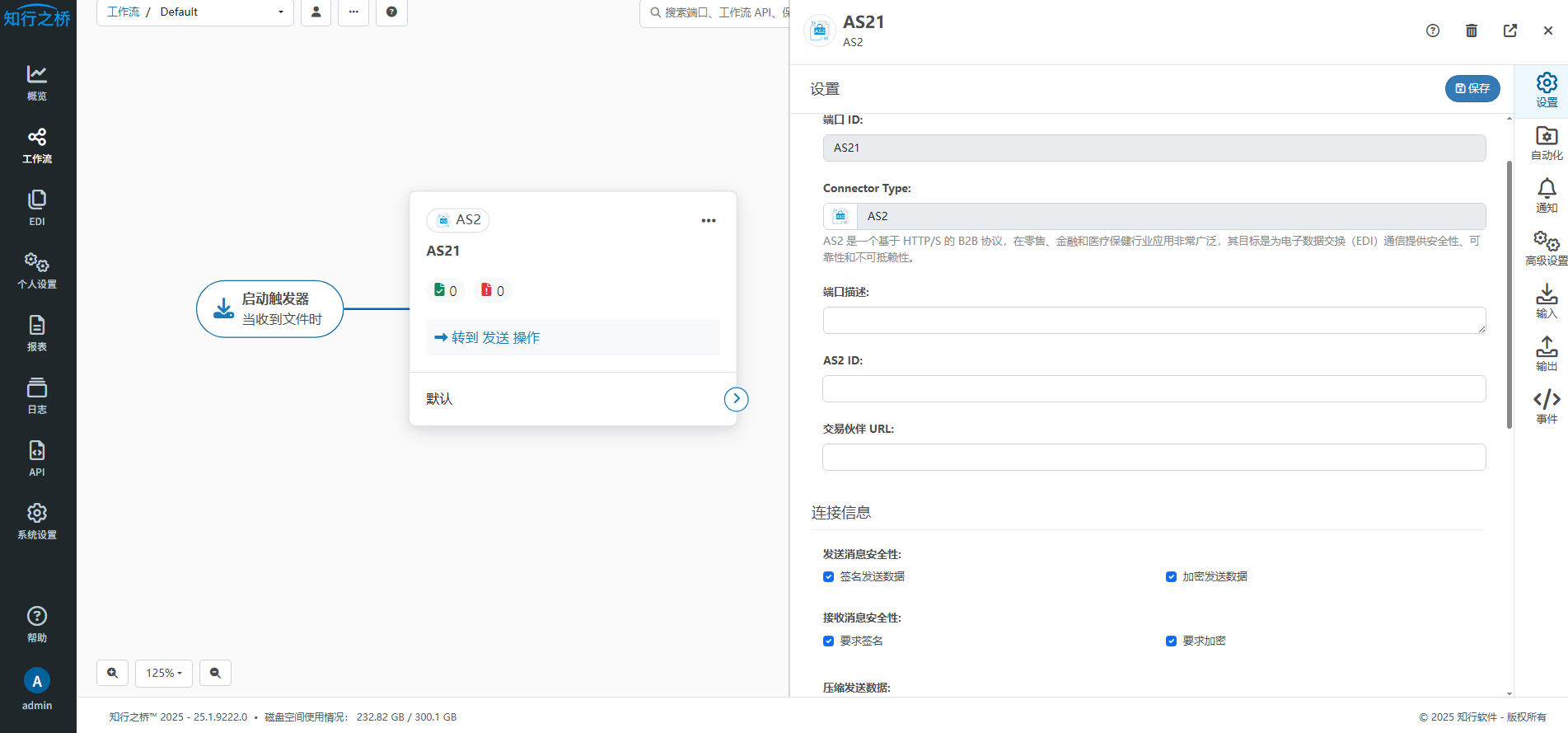

我们点击AS2端口进入到端口设置页面，输入交易伙伴的AS2ID、URL、加密证书。TLS证书如果交易伙伴的URL是https的话，会提供他们TLS的证书给我们，我们在这里上传配置即可。此时交易伙伴的AS2就配置完成了，我们可以进行数据收发测试。

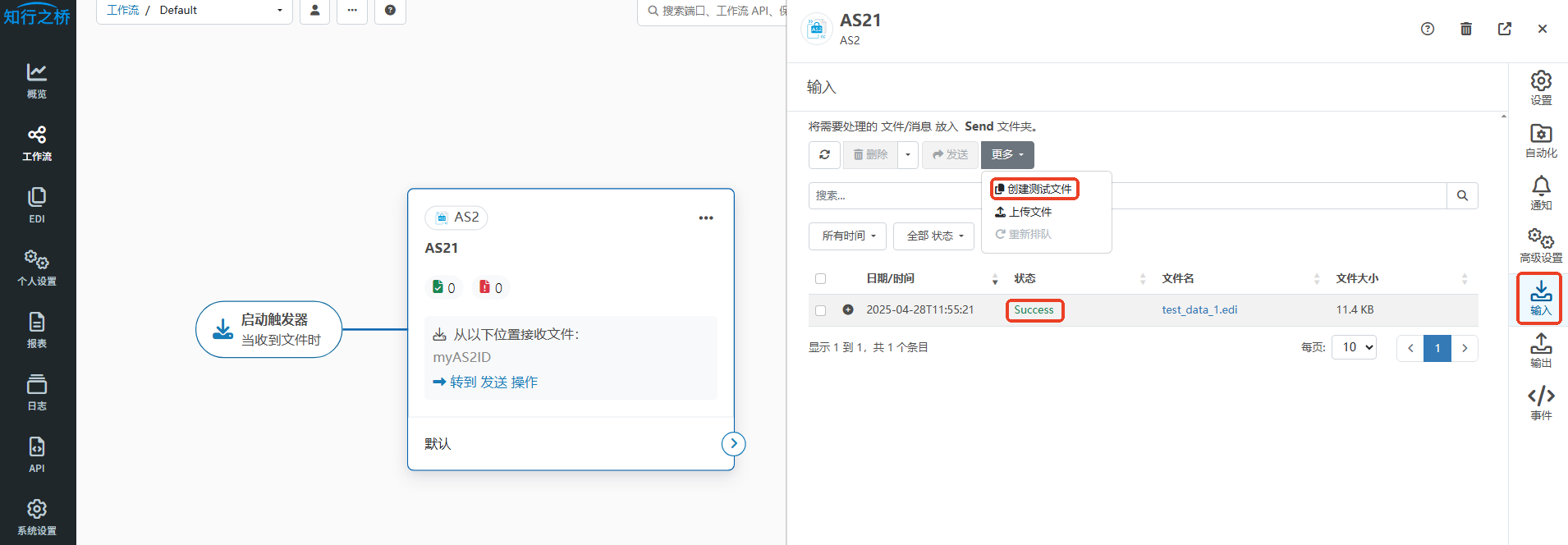

导航到端口的输入页面，输入页面是给交易伙伴发送文件的，可以点击更多上传测试文件或使用知行之桥内置的测试文件，勾选需要发送的文件，点击发送，文件显示状态为Sucess，即表示发送成功，如果发送失败，我们可以点击文件前面的加号，查看具体的报错日志信息。

联系交易伙伴给我们发送测试文件，收到交易伙伴的文件会显示在输出页面，点击文件名可以查看文件内容，也可以下载文件。

今天关于AS2端口的配置就已经全部都讲解完成了，大家可以线下自己模拟配置测试，测试中可以模拟自发自收，即AS2端口配置自己的AS2信息进行收发测试，或者您可以直接和交易伙伴进行AS2测试。

如果您希望了解有关EDI对接的相关信息，欢迎交流。
