PCI/PXI 总线的可编程电阻卡

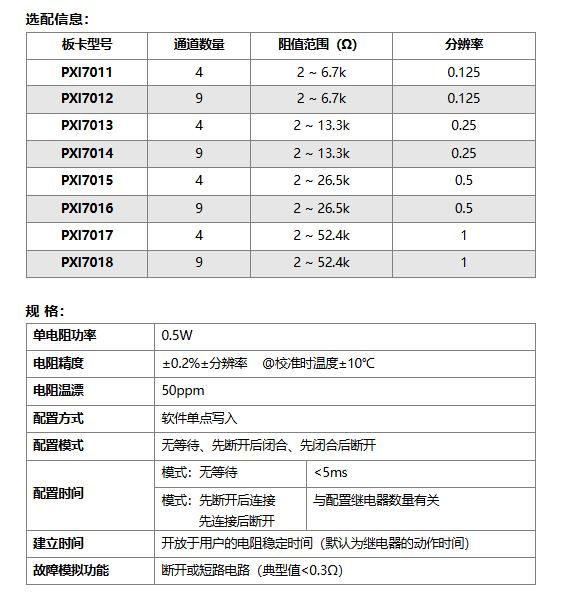

       701X 系列是阿尔泰科技基于 PCI/PXI 总线的可编程电阻卡，多种电阻范围可选，稳定性好；准确 度低至 0.2%；分辨率设置精细，可低至 0.125Ω，适用于传感器仿真应用。

       701X 系列高精度程控电阻模块具有高设置分辨率，出色的稳定性和准确度。通过使用 自主创新的开关网络和软件校正技术，实现了可调范围内所有的电阻值都可设置，不会因为 开关触点电阻或电阻器的阻值偏差而产生任何缺失值，所以这类模块对于要求高精度调节的 传感器仿真应用来说是理想之选。并且模块还具有设置为开路或短路的功能，可用于模拟电 缆系统故障的仿真。



       701X 系统框图主要由继电器模块、电阻链模块、驱动器模块、FPGA 控制模块、PCI/PXI 设备控制器等组成。 驱动器模块由于带载能力较强，可实现对继电器进行控制动作。 继电器模块由低接触阻值、高响应速率的继电器组成，切换电阻仅需要短时间的供电就 可切换电阻的阻值，大量的节省了板卡的功耗。 精密电阻模块使用的是高精低温漂的电阻器，阻值精度高，温度特性好，工作温度范围 宽，耐高温、抗潮湿、高稳定性、是一种新型优质的电子元件。
