Flutter 学习之旅 之 flutter 作为 module ，在 Android 端主动唤起 Flutter 开发的界面 简单的整理

Flutter 学习之旅 之 flutter 作为 module ，在 Android 端主动唤起 Flutter 开发的界面 简单的整理

目录

Flutter 学习之旅 之 flutter 作为 module ，在 Android 端主动唤起 Flutter 开发的界面 简单的整理

一、简单介绍

二、Android 端唤起 Flutter 界面的功能实现原理

三、简单效果预览

四、案例简单实现步骤

五、关键代码

---

一、简单介绍

Flutter 是一款开源的 UI 软件开发工具包，由 Google 开发和维护。它允许开发者使用一套代码同时构建跨平台的应用程序，包括移动设备（iOS 和 Android）、Web 和桌面平台（Windows、macOS 和 Linux）。

Flutter 使用 Dart 编程语言，它可以将代码编译为 ARM 或 Intel 机器代码以及 JavaScript，从而实现快速的性能。Flutter 提供了一个丰富的预置小部件库，开发者可以根据自己的需求灵活地控制每个像素，从而创建自定义的、适应性强的设计，这些设计在任何屏幕上都能呈现出色的外观和感觉。

二、Android 端唤起 Flutter 界面的功能实现原理

1. FlutterEngine 的初始化

   • 在 Android 端，FlutterEngine 是 Flutter 运行时的核心组件，负责加载和执行 Dart 代码。

   • 在代码中，通过 new FlutterEngine(this) 创建了一个新的 FlutterEngine 实例。

   • 使用 flutterEngine.getDartExecutor().executeDartEntrypoint(DartExecutor.DartEntrypoint.createDefault()) 来加载 Dart 入口点（通常是 main() 函数）。

   • 最后，将初始化好的 FlutterEngine 缓存到 FlutterEngineCache 中，以便后续使用。

2. 缓存 FlutterEngine

   • FlutterEngineCache 是一个全局缓存，用于存储已经初始化的 FlutterEngine 实例。

   • 通过调用 FlutterEngineCache.getInstance().put(FLUTTER_ENGINE_ID, flutterEngine)，将 FlutterEngine 实例与一个唯一的标识符（FLUTTER_ENGINE_ID）关联起来。

   • 这样做的好处是可以在后续启动 Flutter 界面时，直接使用缓存的 FlutterEngine，而无需重新初始化，从而提高性能。

3. 启动 Flutter 界面

   • 使用 FlutterActivity.withCachedEngine(FLUTTER_ENGINE_ID).build(MainActivity.this) 创建一个 Intent，用于启动 Flutter 界面。

   • withCachedEngine(FLUTTER_ENGINE_ID) 方法会从 FlutterEngineCache 中获取之前缓存的 FlutterEngine 实例。

   • 调用 startActivity(intent) 启动 Flutter 界面。

三、简单效果预览

四、案例简单实现步骤

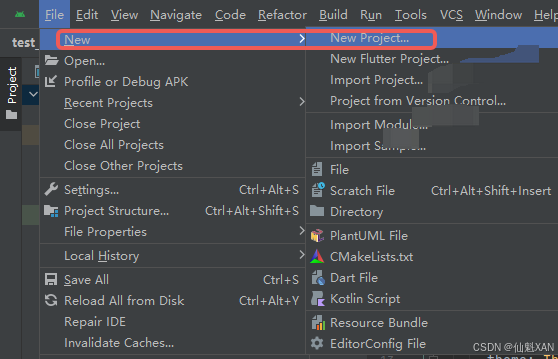

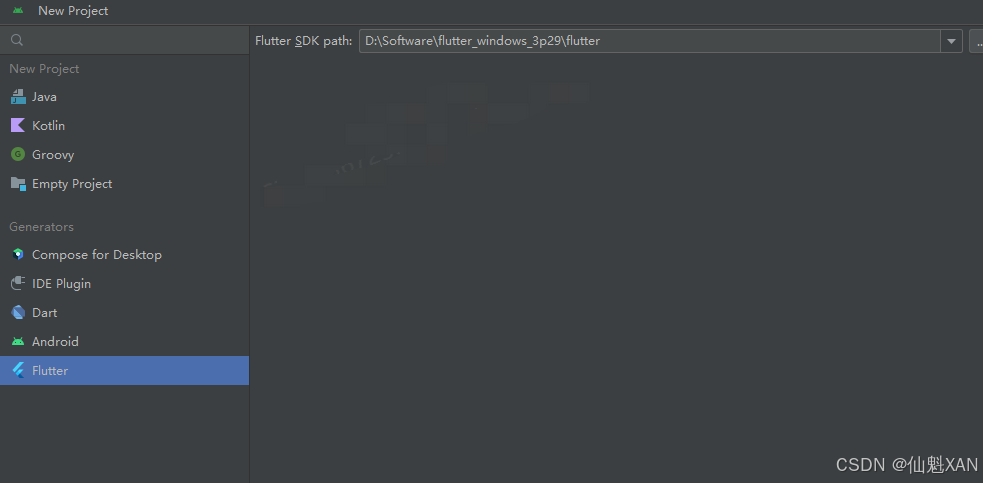

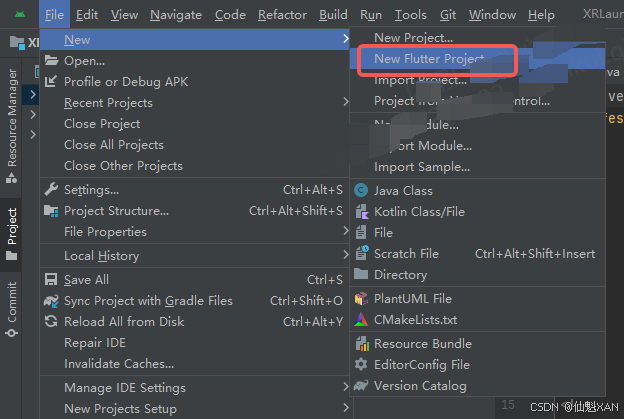

1、在 Android Studio 中创建一个 Flutter 工程

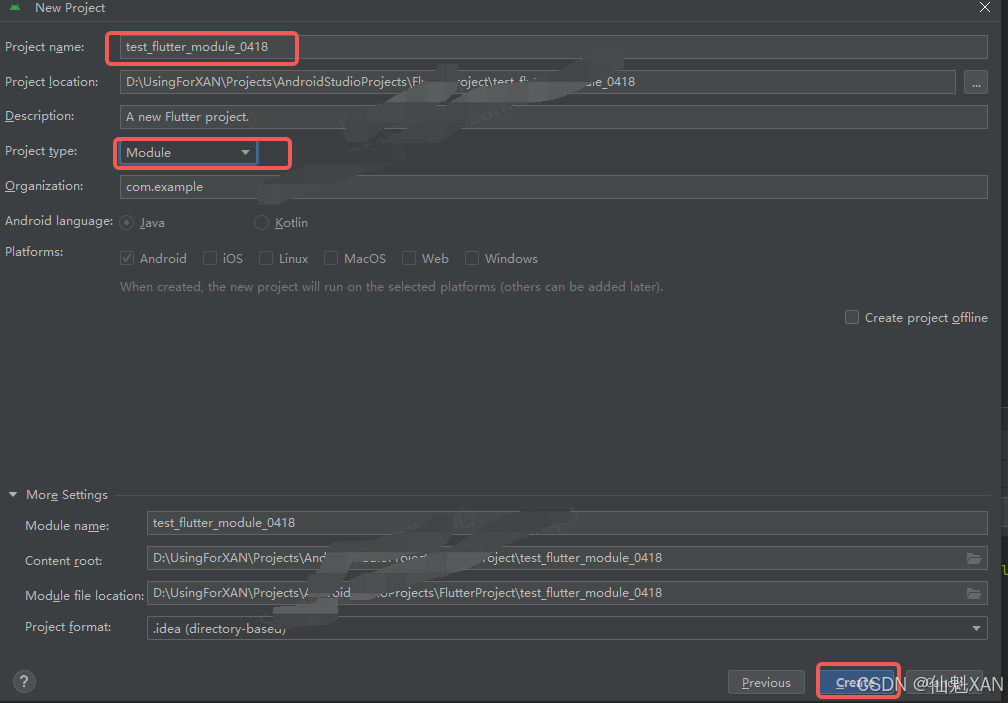

2、选择创建 一个 Flutter Module

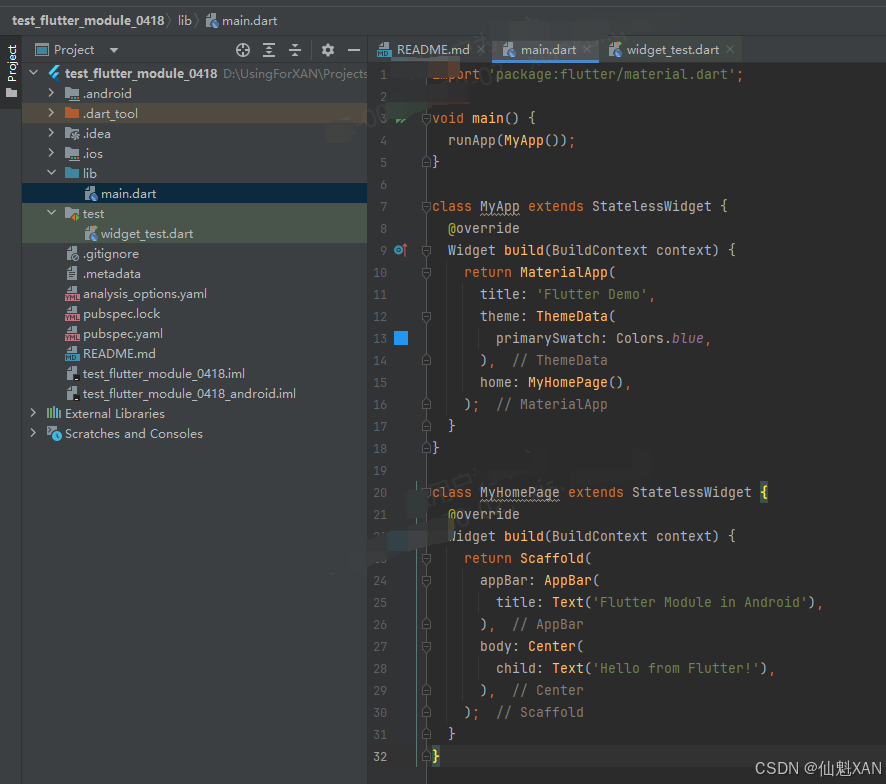

3、编写一个简单的 Flutter 界面

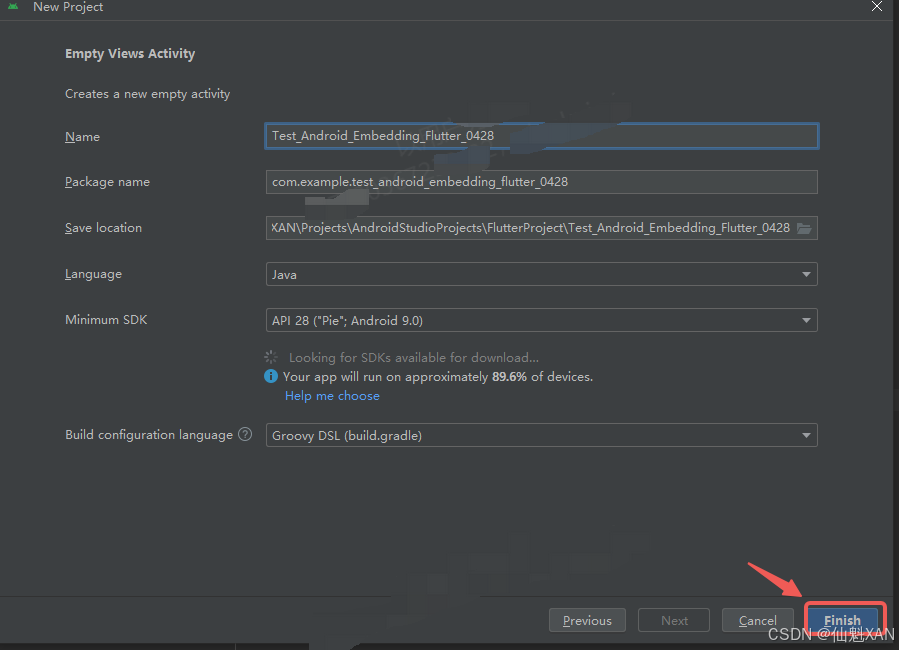

4、先再创建一个 Android 工程

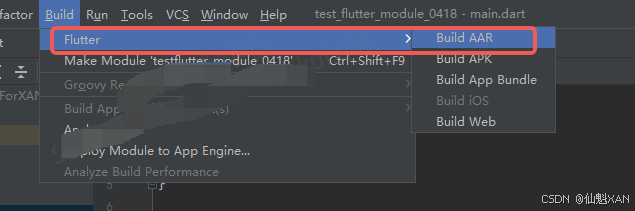

5、回到 Flutter 工程，进行 Flutter - Build AAR 编译

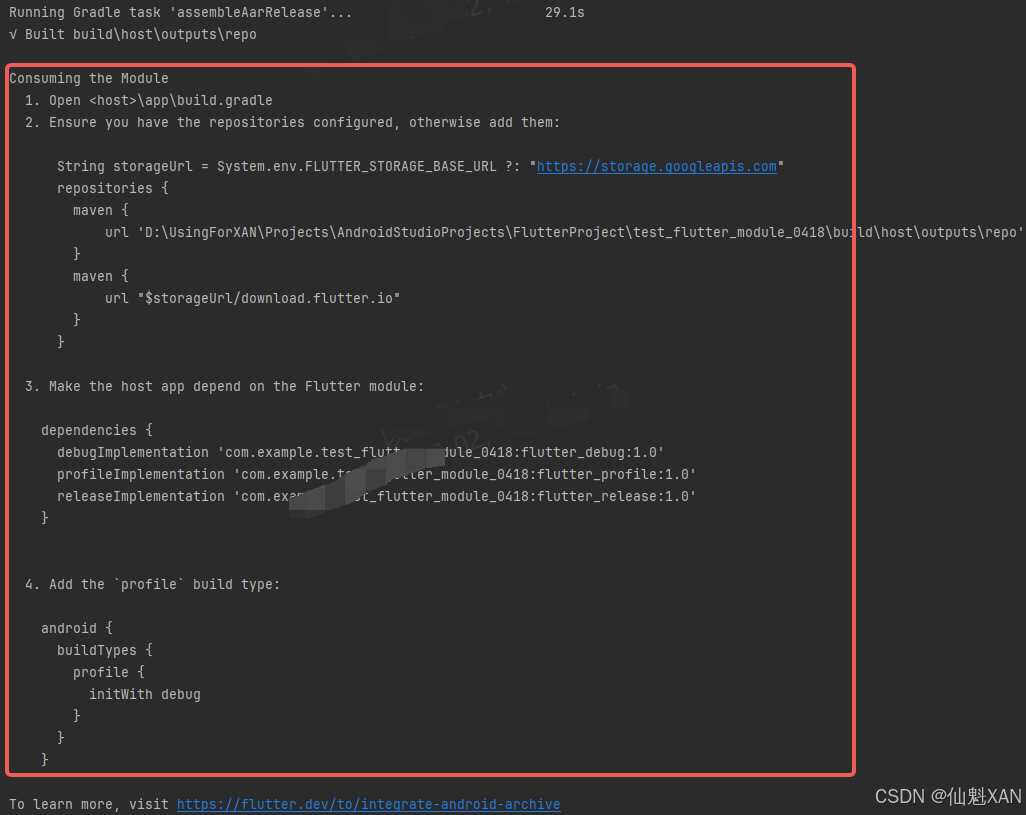

6、编译完成后， 会有提示如何在 Android 工程中引用

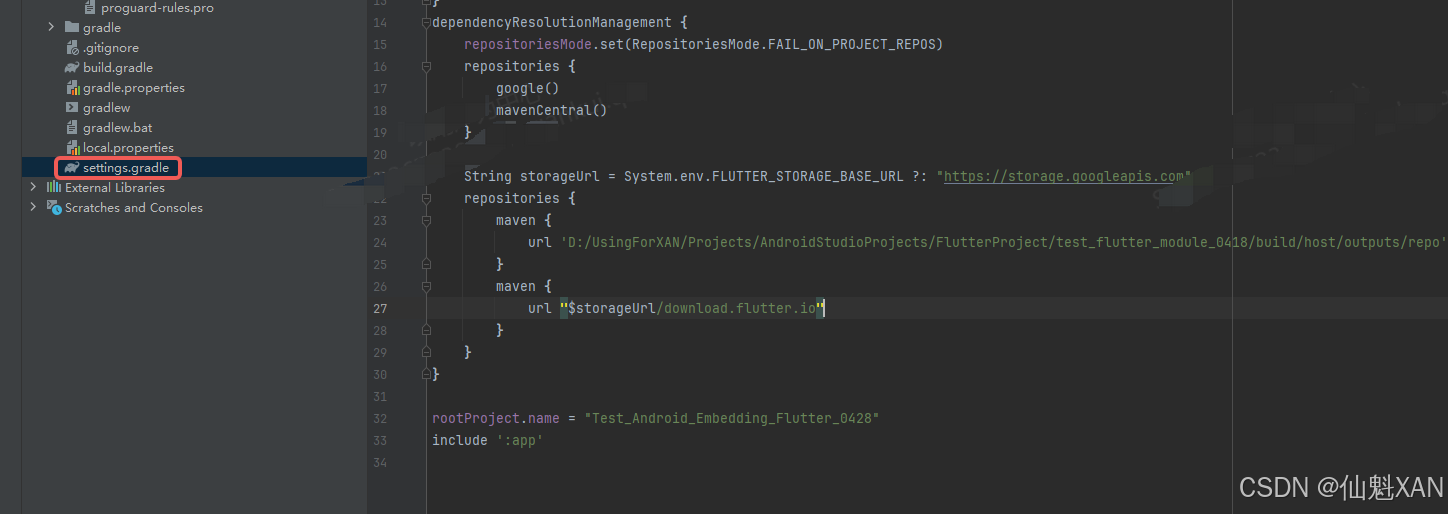

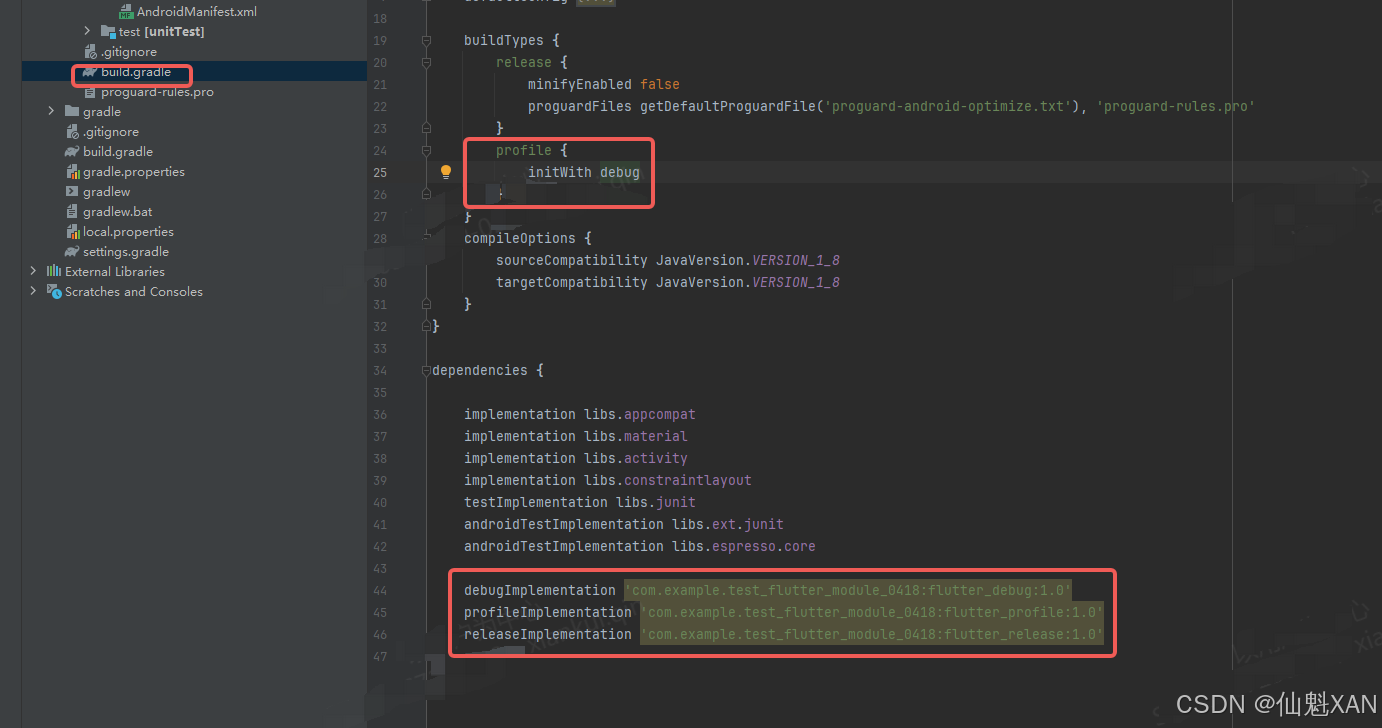

7、在 Android 工程中，根据提示，在 settings.gradle 和 build.gradle 添加如下的提示内容

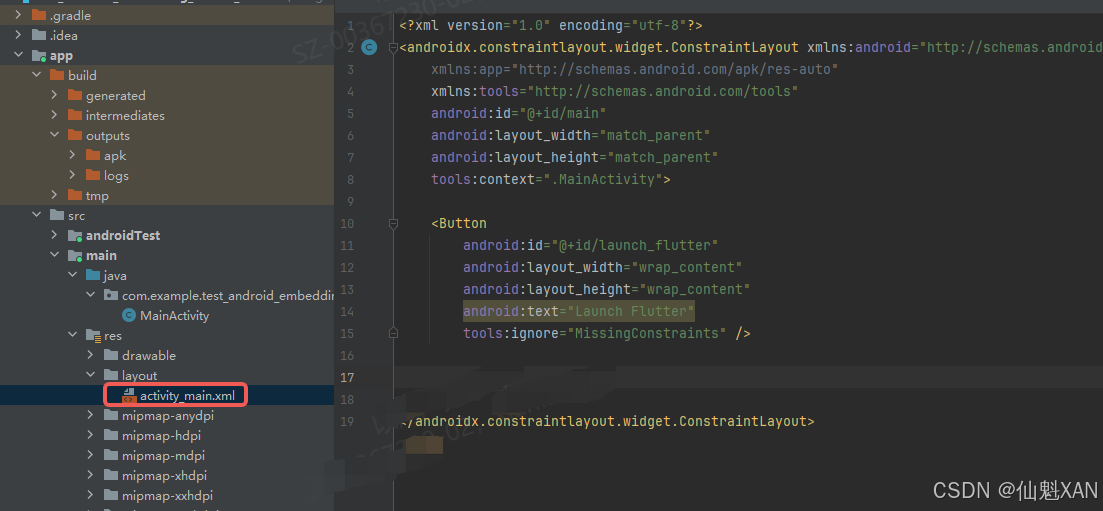

8、在 activity_main.xml 中添加一个 按钮，用来调起 Flutter 界面

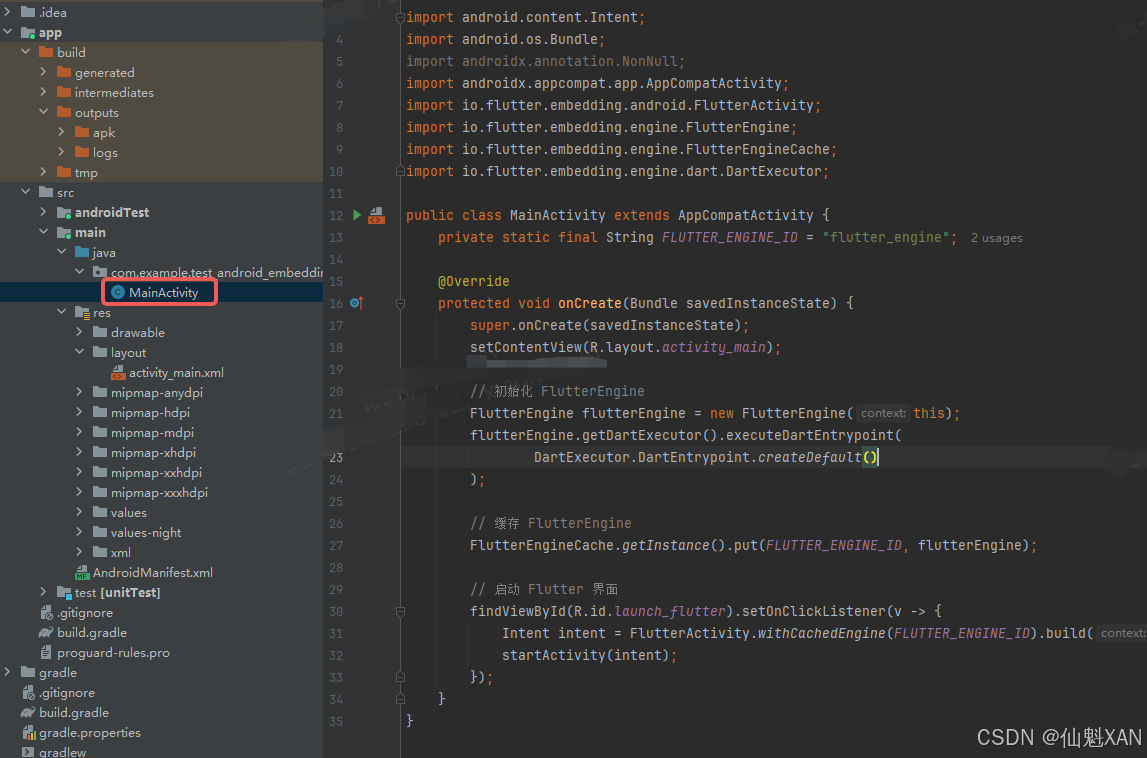

9、在 MainActivity 中 引入 Flutter 相关，并实现点击 按钮 唤起 Flutter 界面的代码

10、在 AndroidManifest.xml 中，添加 FlutterActivity 相关属性

11、打包运行，简单效果如下

五、关键代码

1、main.dart

import 'package:flutter/material.dart';void main() {runApp(MyApp());
}class MyApp extends StatelessWidget {@overrideWidget build(BuildContext context) {return MaterialApp(title: 'Flutter Demo', // 设置应用的标题，显示在系统任务栏或窗口标题中theme: ThemeData(primarySwatch: Colors.blue, // 设置应用的主题颜色，这里使用蓝色作为主色调),home: MyHomePage(), // 设置应用的初始页面为 MyHomePage);}
}class MyHomePage extends StatelessWidget {@overrideWidget build(BuildContext context) {return Scaffold( // 使用 Scaffold 提供一个基本的页面布局结构appBar: AppBar( // 添加一个应用栏（AppBar）作为页面的顶部导航title: Text('Flutter Module in Android'), // 设置应用栏的标题),body: Center( // 设置页面的主体内容child: Text('Hello from Flutter!'), // 在页面中心显示一条文本消息),);}
}

2、MainActivity.java

package com.example.test_android_embedding_flutter_0428;import android.content.Intent;
import android.os.Bundle;
import androidx.annotation.NonNull;
import androidx.appcompat.app.AppCompatActivity;
import io.flutter.embedding.android.FlutterActivity;
import io.flutter.embedding.engine.FlutterEngine;
import io.flutter.embedding.engine.FlutterEngineCache;
import io.flutter.embedding.engine.dart.DartExecutor;public class MainActivity extends AppCompatActivity {// 定义一个常量，用于标识缓存的 FlutterEngine 实例private static final String FLUTTER_ENGINE_ID = "flutter_engine";@Overrideprotected void onCreate(Bundle savedInstanceState) {super.onCreate(savedInstanceState);setContentView(R.layout.activity_main);// 初始化 FlutterEngine// 创建一个新的 FlutterEngine 实例，用于加载和执行 Dart 代码FlutterEngine flutterEngine = new FlutterEngine(this);// 执行 Dart 入口点// 这里调用了 DartExecutor.DartEntrypoint.createDefault()，表示加载默认的 Dart 入口点（通常是 main() 函数）flutterEngine.getDartExecutor().executeDartEntrypoint(DartExecutor.DartEntrypoint.createDefault());// 缓存 FlutterEngine// 将初始化好的 FlutterEngine 实例缓存到 FlutterEngineCache 中，以便后续使用// 这样可以避免每次启动 Flutter 界面时重新初始化 FlutterEngine，从而提高性能FlutterEngineCache.getInstance().put(FLUTTER_ENGINE_ID, flutterEngine);// 启动 Flutter 界面// 设置一个点击事件监听器，当用户点击按钮时，启动 Flutter 界面findViewById(R.id.launch_flutter).setOnClickListener(v -> {// 使用 withCachedEngine 方法，从 FlutterEngineCache 中获取之前缓存的 FlutterEngine 实例// 并通过 build 方法创建一个 Intent，用于启动 FlutterActivityIntent intent = FlutterActivity.withCachedEngine(FLUTTER_ENGINE_ID).build(MainActivity.this);// 启动 FlutterActivity，展示 Flutter 界面startActivity(intent);});}@Overrideprotected void onDestroy() {super.onDestroy();// 在 Activity 销毁时，从 FlutterEngineCache 中移除缓存的 FlutterEngine 实例// 这是一个良好的资源管理实践，避免资源泄漏FlutterEngineCache.getInstance().remove(FLUTTER_ENGINE_ID);}
}

代码注释说明

1. FlutterEngine 的初始化

   • FlutterEngine flutterEngine = new FlutterEngine(this);：创建一个新的 FlutterEngine 实例，它是 Flutter 运行时的核心组件，负责加载和执行 Dart 代码。

   • flutterEngine.getDartExecutor().executeDartEntrypoint(DartExecutor.DartEntrypoint.createDefault());：执行 Dart 入口点（通常是 main() 函数）。createDefault() 方法会加载默认的 Dart 入口点。

2. 缓存 FlutterEngine

   • FlutterEngineCache.getInstance().put(FLUTTER_ENGINE_ID, flutterEngine);：将初始化好的 FlutterEngine 实例缓存到 FlutterEngineCache 中。缓存的目的是避免每次启动 Flutter 界面时重新初始化 FlutterEngine，从而提高性能。

3. 启动 Flutter 界面

   • findViewById(R.id.launch_flutter).setOnClickListener(v -> { ... });：为按钮设置点击事件监听器。当用户点击按钮时，触发启动 Flutter 界面的操作。

   • FlutterActivity.withCachedEngine(FLUTTER_ENGINE_ID).build(MainActivity.this);：从 FlutterEngineCache 中获取之前缓存的 FlutterEngine 实例，并通过 build 方法创建一个 Intent，用于启动 FlutterActivity。

   • startActivity(intent);：启动 FlutterActivity，展示 Flutter 界面。

4. 资源管理

   • FlutterEngineCache.getInstance().remove(FLUTTER_ENGINE_ID);：在 onDestroy() 方法中，从 FlutterEngineCache 中移除缓存的 FlutterEngine 实例。这是为了避免资源泄漏，确保资源在 Activity 销毁时被正确释放。

3、activity_main.xml

<?xml version="1.0" encoding="utf-8"?>
<!-- 定义 XML 文件的版本和编码 -->
<androidx.constraintlayout.widget.ConstraintLayout xmlns:android="http://schemas.android.com/apk/res/android"xmlns:app="http://schemas.android.com/apk/res-auto"xmlns:tools="http://schemas.android.com/tools"android:id="@+id/main"android:layout_width="match_parent"android:layout_height="match_parent"tools:context=".MainActivity"><!--ConstraintLayout 是一个强大的布局容器，用于构建复杂的布局。- xmlns:android：声明标准的 Android 命名空间，用于访问 Android 的属性。- xmlns:app：声明自定义属性的命名空间，通常用于访问库（如 ConstraintLayout）的属性。- xmlns:tools：声明 tools 命名空间，用于在布局编辑器中提供工具属性。- android:id：设置布局的唯一标识符。- android:layout_width 和 android:layout_height：设置布局的宽度和高度，这里设置为 match_parent，表示填充父布局。- tools:context：指定与该布局关联的 Activity 类名，这里为 MainActivity。--><Buttonandroid:id="@+id/launch_flutter"android:layout_width="wrap_content"android:layout_height="wrap_content"android:text="Launch Flutter"tools:ignore="MissingConstraints" /><!--定义一个 Button，用于启动 Flutter 界面。- android:id：设置按钮的唯一标识符，用于在代码中引用。- android:layout_width 和 android:layout_height：设置按钮的宽度和高度，这里设置为 wrap_content，表示按钮的大小会根据内容自动调整。- android:text：设置按钮上显示的文本内容。- tools:ignore="MissingConstraints"：这是一个工具属性，用于忽略布局编辑器中关于缺少约束的警告。在 ConstraintLayout 中，通常需要为子视图设置约束，但由于这里没有设置约束，因此使用该属性忽略警告。--></androidx.constraintlayout.widget.ConstraintLayout>

4、AndroidManifest.xml

<?xml version="1.0" encoding="utf-8"?>
<!-- 声明 XML 文件的版本和编码格式 -->
<manifest xmlns:android="http://schemas.android.com/apk/res/android"xmlns:tools="http://schemas.android.com/tools"><!--xmlns:android：声明 Android 的命名空间，用于访问 Android SDK 的属性。xmlns:tools：声明 tools 命名空间，用于访问布局编辑器和构建工具的属性。注意：这些链接是固定的 URI，用于声明命名空间，而不是普通的网页链接。如果您尝试访问这些链接时遇到问题，请检查链接的合法性，或在网络正常的情况下重试。--><applicationandroid:allowBackup="true"  <!-- 允许应用支持备份和恢复 -->android:dataExtractionRules="@xml/data_extraction_rules"  <!-- 指定数据提取规则的资源文件 -->android:fullBackupContent="@xml/backup_rules"  <!-- 指定完整备份内容的规则 -->android:icon="@mipmap/ic_launcher"  <!-- 应用的图标 -->android:label="@string/app_name"  <!-- 应用的名称 -->android:roundIcon="@mipmap/ic_launcher_round"  <!-- 应用的圆形图标 -->android:supportsRtl="true"  <!-- 支持从右到左（RTL）的语言布局 -->android:theme="@style/Theme.Test_Android_Embedding_Flutter_0428"  <!-- 应用的主题 -->tools:targetApi="31">  <!-- 指定目标 API 级别 --><activityandroid:name=".MainActivity"  <!-- 主 Activity 的类名 -->android:exported="true">  <!-- 表示该 Activity 可以被外部应用启动 --><intent-filter><action android:name="android.intent.action.MAIN" />  <!-- 指定该 Activity 是应用的入口 --><category android:name="android.intent.category.LAUNCHER" />  <!-- 将该 Activity 添加到应用启动器 --></intent-filter></activity><activityandroid:name="io.flutter.embedding.android.FlutterActivity"  <!-- FlutterActivity 的类名 -->android:configChanges="orientation|keyboardHidden|keyboard|screenSize|locale|layoutDirection|fontScale|screenLayout|density|uiMode"  <!-- 指定配置变更时不需要重启 Activity -->android:exported="false"  <!-- 表示该 Activity 不允许被外部应用启动 -->android:hardwareAccelerated="true"  <!-- 启用硬件加速 -->android:windowSoftInputMode="adjustResize">  <!-- 指定软键盘弹出时窗口的调整方式 --></activity></application>
</manifest>

5、settings.gradle

pluginManagement {// 配置插件管理相关的设置repositories {// 定义插件管理的仓库来源google {// 使用 Google 的 Maven 仓库content {// 定义需要包含的组（group）正则表达式includeGroupByRegex("com\\.android.*")  // 包含以 "com.android" 开头的组includeGroupByRegex("com\\.google.*")   // 包含以 "com.google" 开头的组includeGroupByRegex("androidx.*")       // 包含以 "androidx" 开头的组}}mavenCentral()  // 使用 Maven Central 仓库gradlePluginPortal()  // 使用 Gradle 插件门户}
}dependencyResolutionManagement {// 配置依赖解析相关的设置repositoriesMode.set(RepositoriesMode.FAIL_ON_PROJECT_REPOS)  // 设置仓库模式，如果项目中有仓库配置错误则失败repositories {google()  // 使用 Google 的 Maven 仓库mavenCentral()  // 使用 Maven Central 仓库}// 定义 Flutter 模块的存储 URLString storageUrl = System.env.FLUTTER_STORAGE_BASE_URL ?: "https://storage.googleapis.com"// 如果环境变量 FLUTTER_STORAGE_BASE_URL 未设置，则使用默认的 Flutter 存储 URL// 注意：该 URL 是 Flutter 依赖项的默认存储位置，但由于网络原因，可能无法直接访问// 如果您遇到问题，请检查链接的合法性或在网络正常的情况下重试repositories {maven {// 定义本地 Maven 仓库路径url 'D:/UsingForXAN/Projects/AndroidStudioProjects/FlutterProject/test_flutter_module_0418/build/host/outputs/repo'}maven {// 定义远程 Maven 仓库路径url "$storageUrl/download.flutter.io"}}
}// 设置项目的根项目名称
rootProject.name = "Test_Android_Embedding_Flutter_0428"
// 包含子项目 'app'，这是 Android 项目的主模块
include ':app'

6、build.gradle

plugins {alias(libs.plugins.android.application)
}
// 定义项目使用的插件
// 这里使用了 alias 来引用预定义的插件，通常是定义在 buildSrc 或其他地方的插件别名
// 这里引用的是 Android 应用插件，用于构建 Android 应用android {namespace 'com.example.test_android_embedding_flutter_0428'// 设置项目的命名空间，用于区分不同的应用compileSdk 35// 设置编译 SDK 的版本，这里是 API 级别 35defaultConfig {applicationId "com.example.test_android_embedding_flutter_0428"// 设置应用的唯一标识符minSdk 28// 设置应用支持的最低 SDK 版本targetSdk 34// 设置应用的目标 SDK 版本versionCode 1// 设置应用的版本代码，用于内部版本管理versionName "1.0"// 设置应用的版本名称，显示给用户testInstrumentationRunner "androidx.test.runner.AndroidJUnitRunner"// 设置用于运行 Android 测试的测试运行器}buildTypes {release {minifyEnabled false// 是否启用代码混淆，这里设置为 false 表示不启用proguardFiles getDefaultProguardFile('proguard-android-optimize.txt'), 'proguard-rules.pro'// 指定 ProGuard 配置文件，用于代码混淆规则}profile {initWith debug// 将 profile 构建类型初始化为 debug 构建类型的配置}}compileOptions {sourceCompatibility JavaVersion.VERSION_1_8// 设置源代码的 Java 版本兼容性targetCompatibility JavaVersion.VERSION_1_8// 设置目标字节码的 Java 版本兼容性}
}dependencies {// 定义项目的依赖项implementation libs.appcompat// 添加 AndroidX AppCompat 库的依赖，用于支持旧版本 Android 的兼容性implementation libs.material// 添加 Material Design 组件库的依赖，用于构建 Material Design 风格的界面implementation libs.activity// 添加 Activity 组件库的依赖，用于支持新的 Activity APIimplementation libs.constraintlayout// 添加 ConstraintLayout 布局库的依赖，用于构建复杂的布局testImplementation libs.junit// 添加 JUnit 测试框架的依赖，用于编写单元测试androidTestImplementation libs.ext.junit// 添加扩展的 JUnit 测试框架的依赖，用于 Android 测试androidTestImplementation libs.espresso.core// 添加 Espresso 测试框架的依赖，用于编写 UI 测试debugImplementation 'com.example.test_flutter_module_0418:flutter_debug:1.0'// 在 debug 构建类型中添加 Flutter 模块的 debug 版本依赖profileImplementation 'com.example.test_flutter_module_0418:flutter_profile:1.0'// 在 profile 构建类型中添加 Flutter 模块的 profile 版本依赖releaseImplementation 'com.example.test_flutter_module_0418:flutter_release:1.0'// 在 release 构建类型中添加 Flutter 模块的 release 版本依赖
}
