VTK 距离可视化 PolyDataDistance DistancePolyDataFilter

news 来源：原创 2025/4/24 15:48:57

1.vtkDistancePolyDataFilter

该接口主要用于计算两个vtkPlyData数据集之间的距离。使用vtkImplicitPolyDataDistance在第一个输入的每个点上计算到第二个输入的有符号距离。可选地，可以计算第二个输入中每个点到第一个输入的有符号距离。这可以通过调用ComputeSecondDistanceOn()来启用。

SignedDistanceOff()设置后，可计算无符号的距离值。

2. vtkImplicitPolyDataDistance

它用于计算点到PolyData数据的距离。通过vtkCellLocator找到最近点，并利用vtkCell的EvaluatePosition方法确定距离。文章还列举了关键参数如EvaluateFunction、SetTolerance等；

用于计算输入vtkPolyData上从点x到最近点p的距离。函数的符号被设置为最近曲面点的角加权伪法线与向量x - p之间的点积的符号。几何图形内部的点具有负的距离，外部的点具有正的距离，而输入vtkPolyData上的点具有零的距离。函数的梯度是最近点的角加权伪正规。

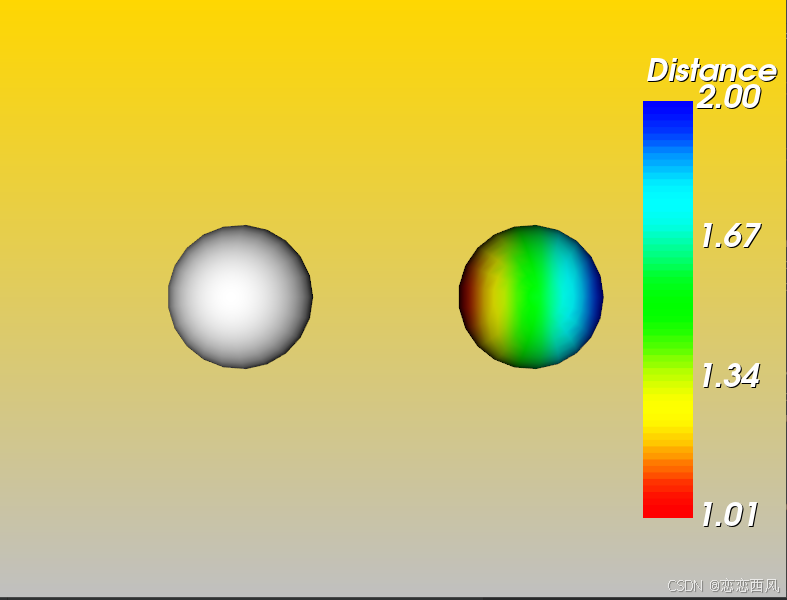

3.vtkDistancePolyDataFilter 样例，计算两个 polydata 距离，并显示

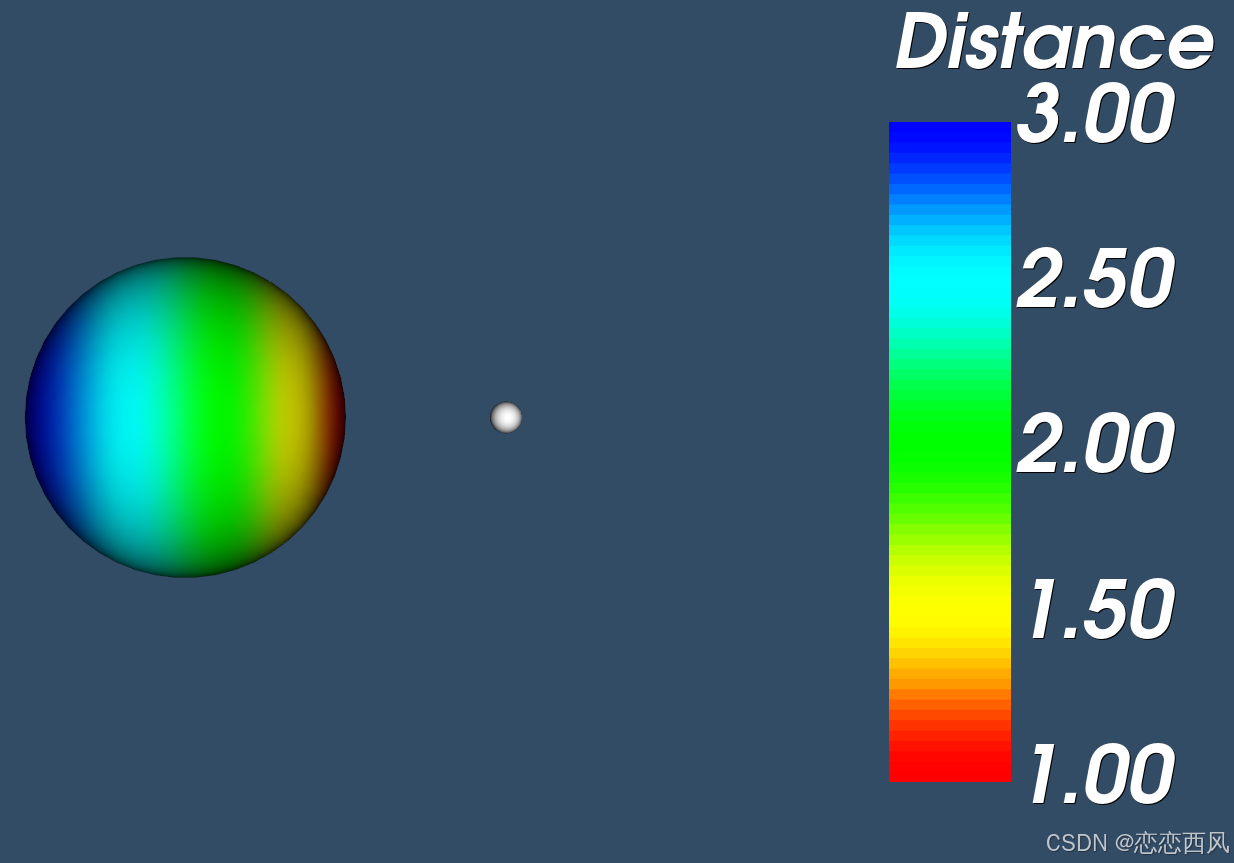

4.vtkImplicitPolyDataDistance 样例，计算点到polydata 距离，并显示

vtkImplicitPolyDataDistance* imp = vtkImplicitPolyDataDistance::New();
imp->SetInput(src);

// Calculate distance from points.
int numPts = mesh->GetNumberOfPoints();

vtkDoubleArray* pointArray = vtkDoubleArray::New();
pointArray->SetName("Distance");
pointArray->SetNumberOfComponents(1);
pointArray->SetNumberOfTuples(numPts);

for (vtkIdType ptId = 0; ptId < numPts; ptId++)
{
  double pt[3];
  mesh->GetPoint(ptId, pt);
  double val = imp->EvaluateFunction(pt);
  double dist = SignedDistance ? (NegateDistance ? -val : val) : fabs(val);
  pointArray->SetValue(ptId, dist);
}
