illustrate：一款蛋白/核酸结构快速渲染为“卡通风格”的小工具

本期向大家介绍一款蛋白/核酸结构快速渲染（卡通风格）的小工具——illustrate。放心！本期完全不涉及代码，不折腾人，请放心食用。

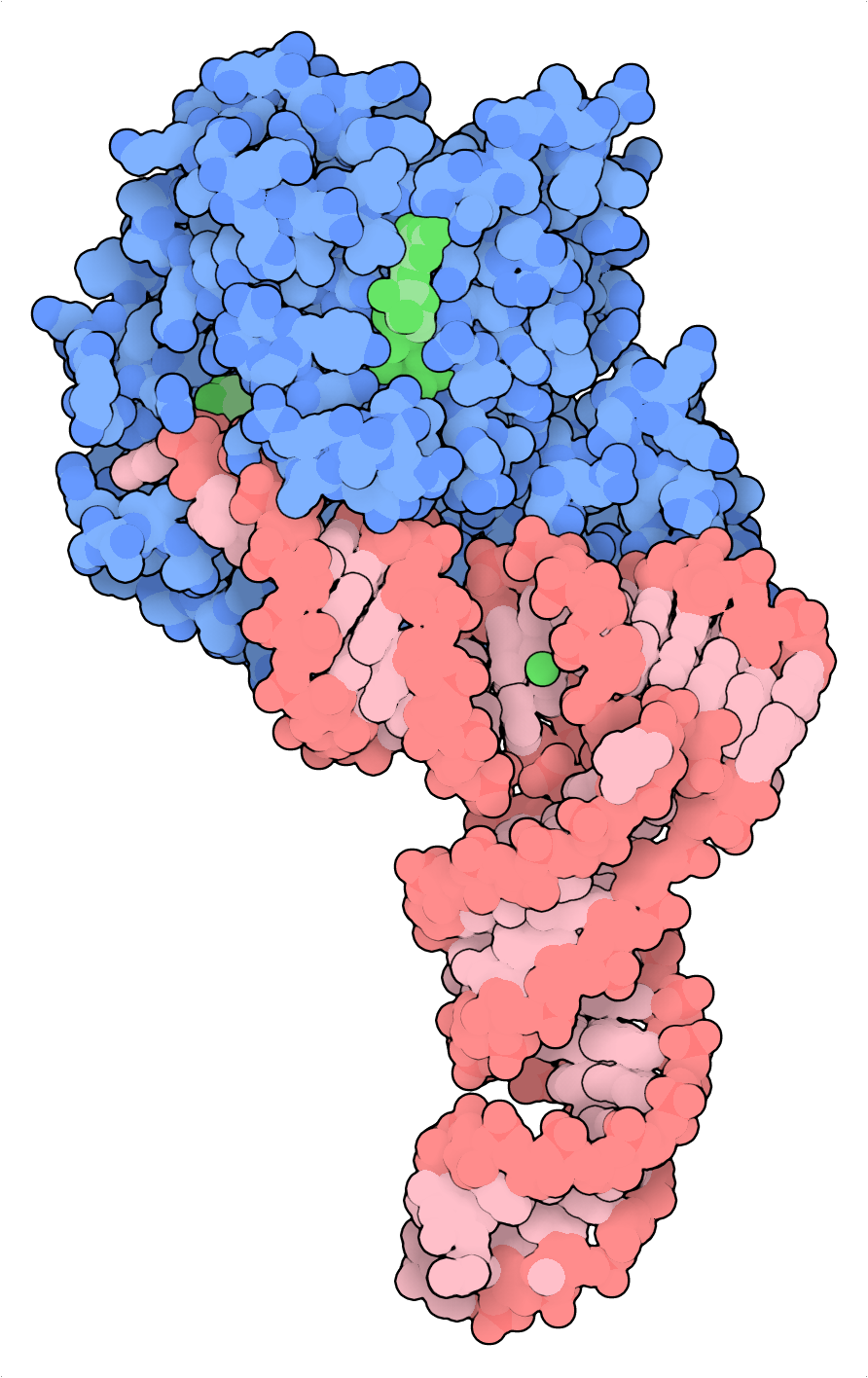

结构渲染效果示例如下：

PDB ID: 1ttt

该小工具适用绘制蛋白或复合物整体轮廓，但不适合用来绘制残基侧链的相互作用。illustrate绘制的风格是我本人非常喜欢的“卡通风”。尽管Chimera也可以实现此功能，但毕竟还是要费些功夫的。illustrate则可以一键出图，丝滑~。

操作视频

网站地址：
https://ccsb.scripps.edu/illustrate/

3月22日

操作流程（文字版）

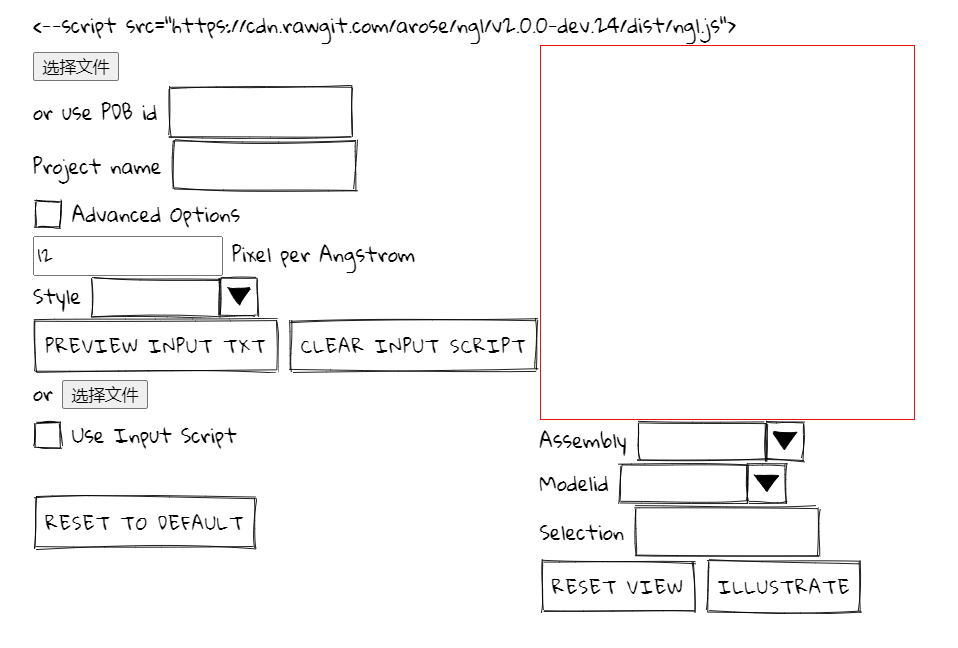

1. 1. 前往https://ccsb.scripps.edu/illustrate/网站，滑动到页面最下方：

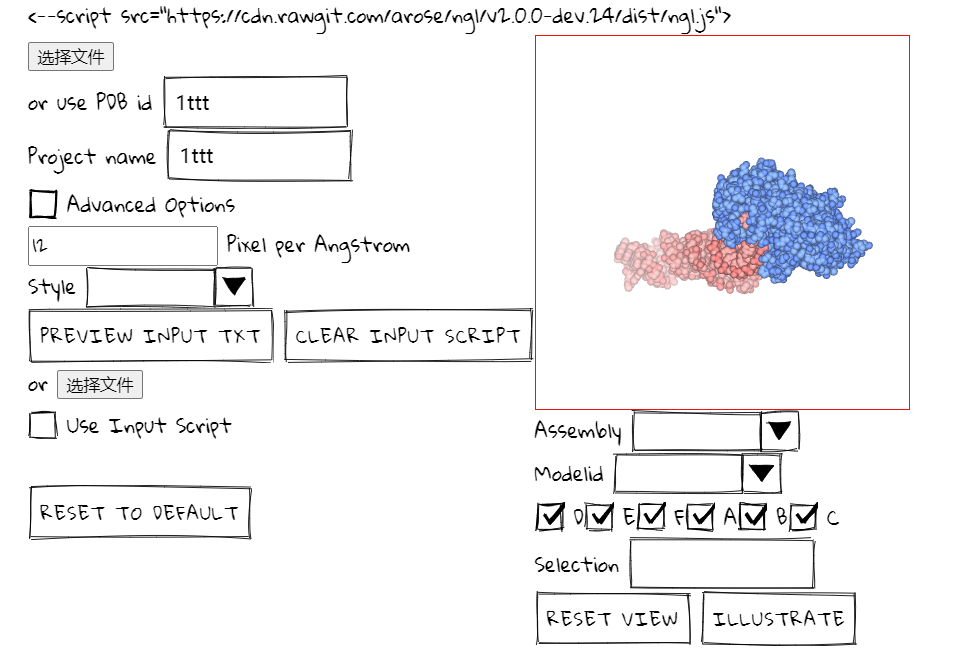

1. 2. 你可以选择点击选择文件按钮上传pdb文件，也可以直接输入pdb id直接调用数据库中的结构。这里我选择了直接输入pdb id为1ttt的结构。输入之后稍等片刻右侧视图框会出现蛋白图像。



2. 3. 调整蛋白朝向。

• • 旋转：拖动鼠标左键；

• • 放大/缩小：滑动鼠标滚轮

• • 移动位置：ctrl+拖动鼠标左键

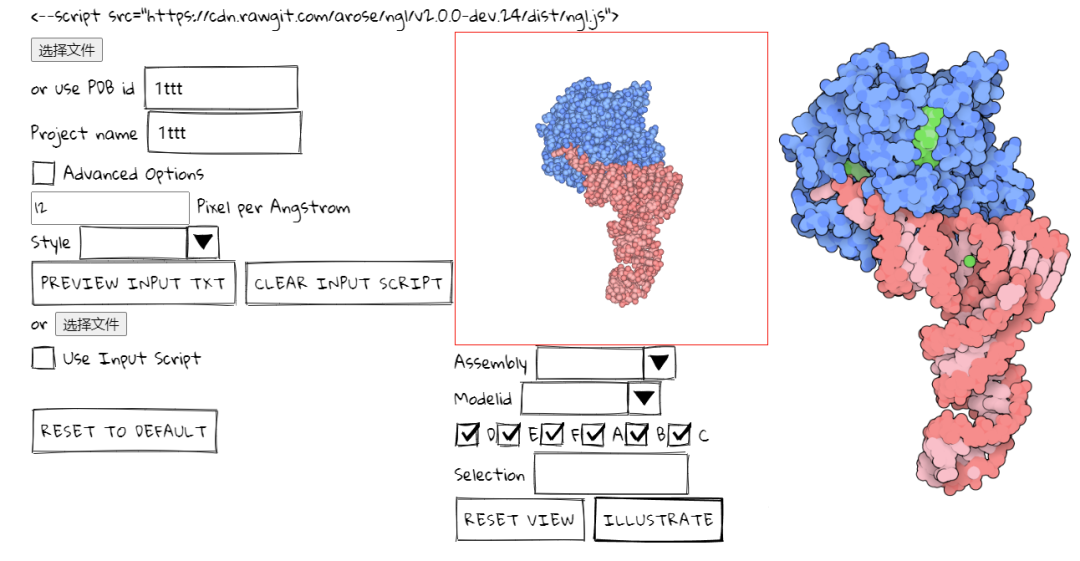

1. 4. 点击按键illustrate绘制
   根据绘制的蛋白大小需要等待的时间也长短不一，耐心等一会儿。



5. 保存图片到本地
点击最右侧渲染出的图片会跳转新的网页，右键保存到本地。
