鼎讯信通 短波通信干扰设备的系统概述、功能指标及性能指标总结
系统概述

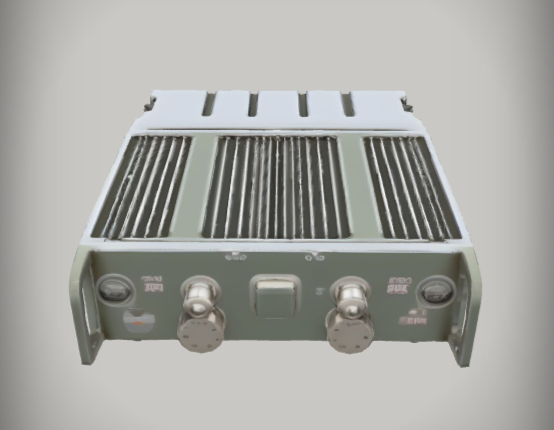

短波通信干扰设备是一种便携式、多功能干扰系统，适用于复杂电磁环境下的通信对抗训练和实际干扰任务。其设计注重体积小、重量轻、宽频覆盖，支持单兵携行和快速部署，有效提升通信战术水平和抗扰能力。
系统组成
- 主机：核心处理单元，负责信号处理和干扰功能。
- 可拆卸电池：提供便携电源，支持长时间运行。
- 侦扰天线：用于信号检测和干扰发射。
- 显控端：用户界面，支持操作和显示。
- 显控软件：提供功能控制和数据管理。
功能指标
- 干扰类型：包括定频、扫频、噪声、脉冲、梳状谱等多种干扰方式。
- 频率保护：支持8路频段保护，避免误扰友军通信。
- 信号侦测：手动或自动引导干扰，提高精准度。
- 数据库管理：支持方案保存、加载和导入，便于快速部署。
- 信号分析：全景搜索、中频分析，支持多种解调方式。
- 定位功能：GPS/北斗定位，实时上报位置信息。
- 保护功能：驻波、过温、过流、过压保护，确保设备安全。
- 场景构设：模拟电磁环境，支持任务想定和部署。
- 传播模型：至少5种电波传播模型仿真，提升预测能力。
- 可视化显示：内置电子地图，显示电磁态势。
性能指标
- 频率范围：1.5MHz至30MHz，覆盖短波通信频段。
- 干扰带宽：窄带6KHz至1MHz，宽带1MHz至2MHz可调。
- 发射功率：≥20W，1dB步进调节，灵活控制干扰强度。
- 调制信号：支持多种调制方式和信源类型。
- 同时干扰：最多8个信号，处理多目标干扰。
- 干扰距离：≥1km（5W电台，干通比1:2）。
- 跳频跟踪：≥100Hop/s，快速应对跳频通信。
- 脉冲参数：带宽和占空比可调，灵活配置。
- 转发时延：5us至300ms，调制步进≤10ns，高精度响应。
- 接收灵敏度：优于-90dBm，检测微弱信号。
- 设备规格：重量≤10kg，尺寸≤400300100mm，便携设计。
- 供电方式：锂电池和市电，适应多种环境。
- 环境适应：工作温度-25℃至+55℃，存储温度更宽。
总结
该设备具备多种干扰功能、灵活配置和强大性能，适用于军事训练和实际干扰任务。其便携性、保护功能和丰富信号处理能力，使其在复杂电磁环境中表现优异，具有重要的战术价值。
