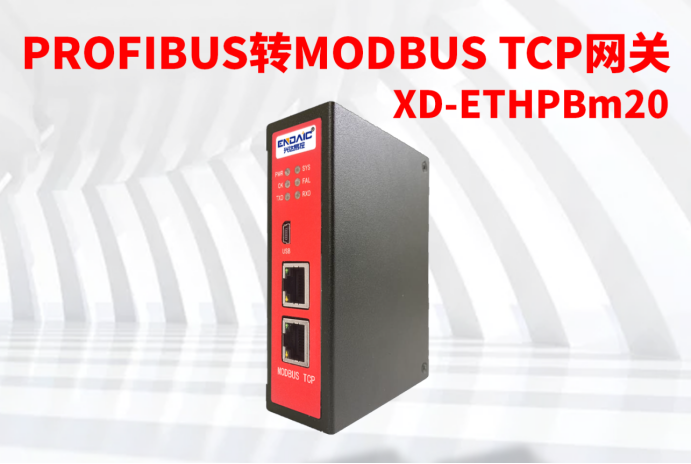

Profibus DP转ModbusTCP网关通讯案例解析

Profibus DP转ModbusTCP网关通讯案例解析

Profibus DP和Modbus TCP都是工业自动化领域中常见的通信协议，各自在不同的应用场景中发挥着重要作用。然而，由于不同设备、系统之间的兼容性需求，常常需要进行这两种协议的转换。本文将介绍一个典型的案例：通过网关将Profibus DP主站转换为Modbus TCP从站，从而实现与DP从站设备的高效通讯。

在现代工业环境中，各种自动化设备和控制系统通常采用不同的通信协议，这导致了设备间互操作的挑战。为了解决这一问题，使用专门的网关进行协议转换成为一种行之有效的方法。以下是一个实际的案例分析。

一、案例背景

某制造企业拥有一条复杂的生产线，其核心控制系统采用Profibus DP协议，而新增的设备则基于Modbus TCP协议。为了实现新老设备的无缝集成，企业决定引入一款能够实现Profibus DP主站到Modbus TCP从站转换的网关。这款网关需在Profibus DP侧作为主站，连接各类DP从站设备；同时，在Modbus TCP侧作为从站，接入PLC或上位机。

二、功能概述

该网关的主要功能包括：

双向协议转换：实现Modbus TCP与Profibus DP之间的双向数据映射和通信。

灵活配置：支持多种波特率（最高可达3M）、最大支持32个DP从站。

高可靠性设计：具备电源、过压、过流保护及恢复出厂设置功能。

广泛适用性：适用于各种工业自动化场景，如工厂能源管理、自动化生产线控制等。

三、硬件参数

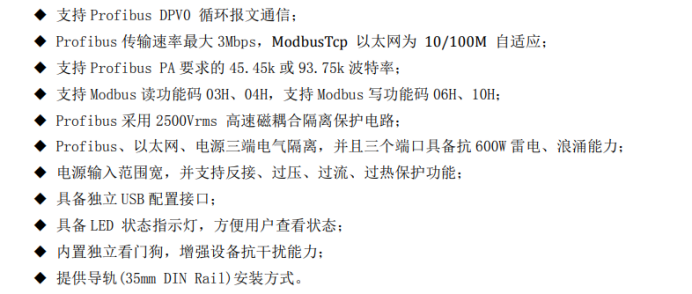

四、软件参数

Modbus TCP：支持一个Client接入，支持03H、04H、10H功能码，自定义TCP接收超时时间，并带有TCP保活功能。

Profibus DP：支持DP v0协议，波特率范围广泛（9.6K至3M），最多支持50个从站。

五、配置方法

创建GSD文件夹：在软件同级目录下创建一个名为“GSD”的文件夹，并将需要接入DP网络的从站GSD文件放入其中。

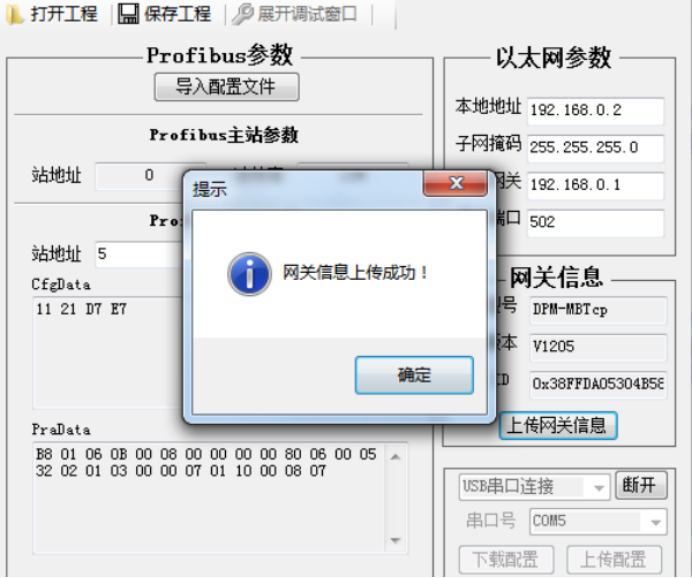

添加并配置DP从站：打开配置软件，软件会自动解析GSD文件夹下的所有GSD文件并显示在设备列表中。选择电脑网卡，设置要配置的参数，如IP地址、子网掩码等。若配置多个从站，建议先填写好参数后保存配置。

搜索并配置网关：点击搜索网络中网关，选择列表中的网关并进行配置。配置成功后，网关即可正常工作。

六、典型应用拓扑图

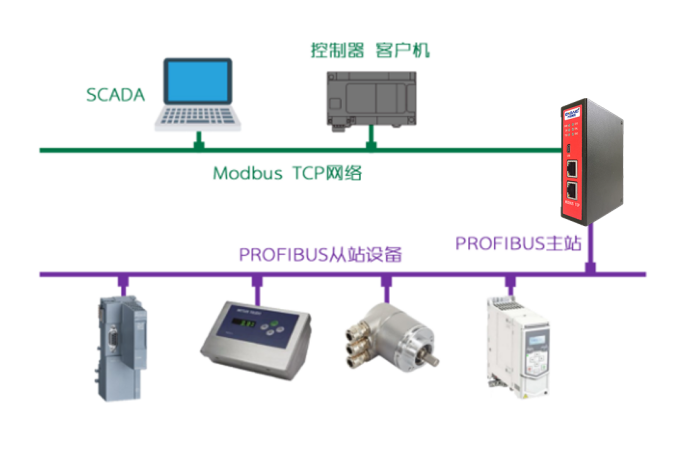

在一个典型的应用中，该网关连接着Profibus DP总线上的多个从站设备（如编码器、流量计等），并通过Modbus TCP网络与上位机或PLC进行通信。这种拓扑结构允许企业在不改变现有系统架构的情况下，轻松扩展新设备或升级旧设备。

七、性能优势

高效传输：网关能够快速传输循环I/O数据，确保生产过程的连续性和稳定性。

易于集成：支持标准协议和广泛的硬件设备兼容性，降低了系统集成的复杂性和成本。

高可靠性：内置的故障诊断和恢复机制确保了系统的长期稳定运行。

Profibus DP主站转Modbus TCP网关在工业自动化领域的应用中展现出了显著的优势和灵活性。它不仅解决了不同协议设备间的通信难题，还为企业的生产和管理提供了强有力的技术支持。随着工业4.0时代的到来，这类高性能的网关设备将在未来发挥更加重要的作用。
