今天呢，我们来用一种新的视角去看中断子系统，然后仿照人家的方法去写一个虚拟的中断子系统，我们先来讲讲链式和层级：

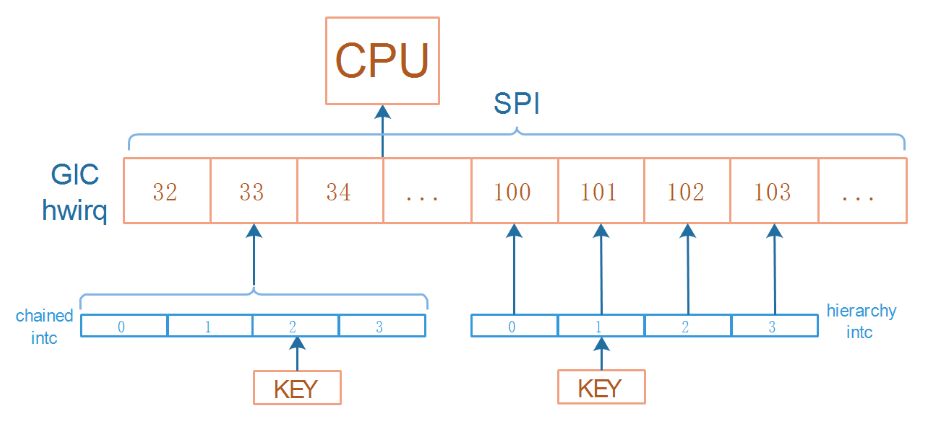

链式中断控制器(chained)：
上图中，左边的"chained intc"就是链式中断控制器。
它底下的4个中断触发时，都会导致GIC的33号中断被触发。
处理中断时，需要分辨：是谁触发了GIC 33号中断？这需要读取"chained intc"中的寄存器。
层级中断控制器(hierarchy):
上图中，右边边的"hierarchy intc"就是层级中断控制器。
它底下的4个中断，跟GIC中的4个中断一一对应。
处理GIC 100~103号中断时，不需要读取"hierarchy intc"的寄存器来分辨是谁触发了中断。

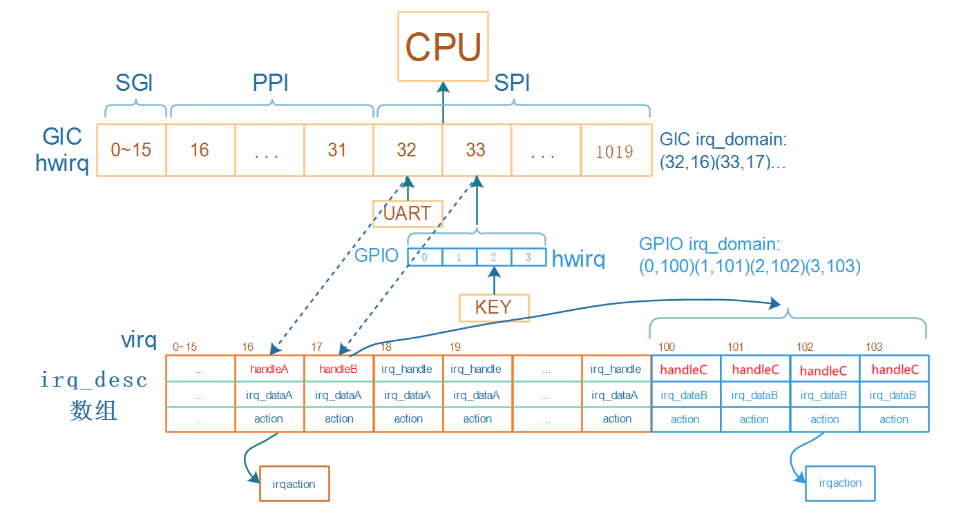

链式中断控制器的处理流程：
下图中：
-
handleA、irq_dataA由GIC驱动提供
-
handleB、irq_dataB由GPIO驱动提供
-
handleC也是GPIO驱动提供
-
假设GPIO模块下有4个引脚，都可以产生中断，都连接到GIC的33号中断
-
GPIO就是一个链式中断控制器，它底下有4个中断
-
对于GPIO模块中0~3这四个hwirq，分配四个irq_desc
-
可以一下子分配4个：legacy，老方法
-
也可以用到时再分配：linear，新方法
-
-
假设这4个irq_desc的序号为100~103，在GPIO domain中记录(0,100) (1,101)(2,102) (3,103)
-
对于KEY，注册中断时就是：
request_irq(102, ...) -

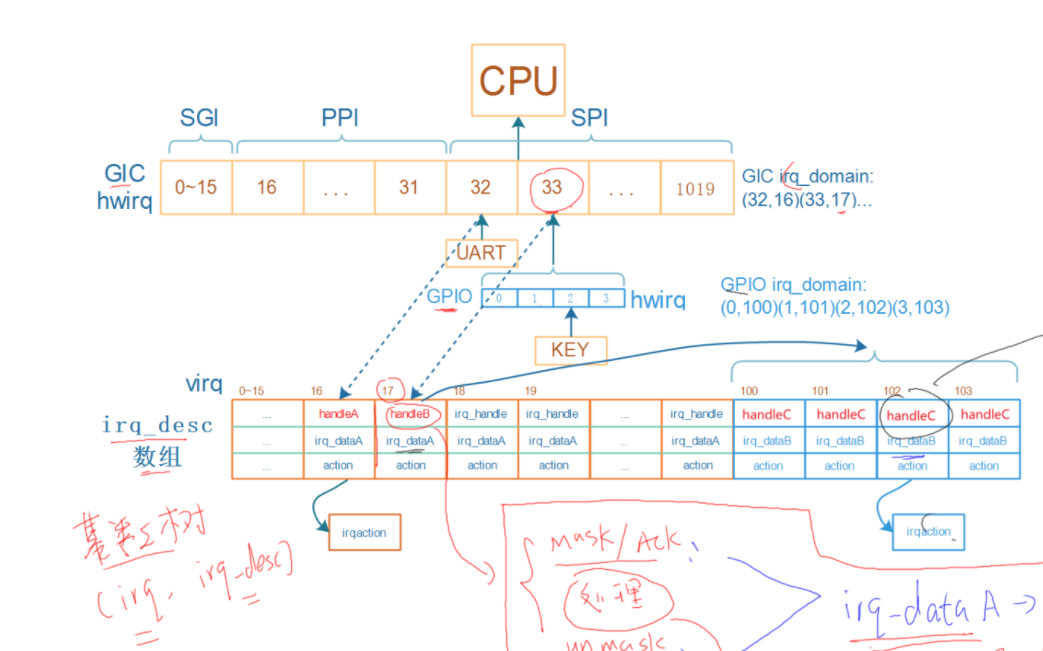

按下KEY时：
-
程序从GIC中读取寄存器知道发生了33号中断，通过GIC irq_domain可以知道virq为17
-
处理virq 17号中断：调用irq_desc[17].handle_irq，即handleB
-
mask/ack中断: 调用irq_desc[17].irq_data->irq_chip的函数，即irq_dataA
-

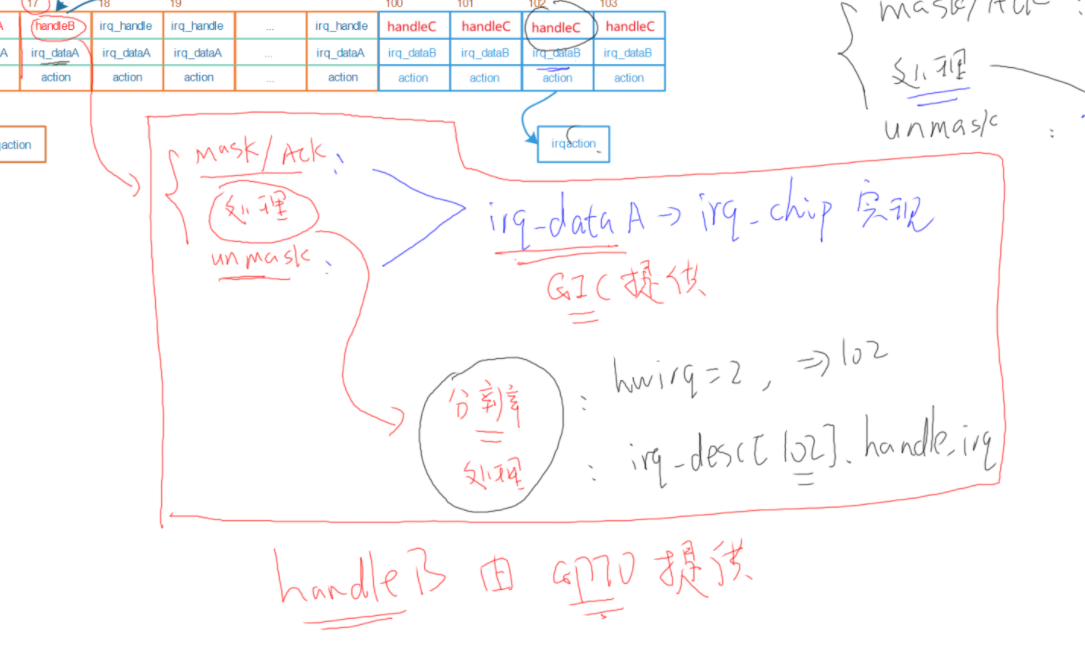

细分中断源、处理
-
读取GPIO寄存器，确定是GPIO里2号引脚发生中断
-
通过GPIO irq_domain可以知道virq为102
-
处理virq 102号中断：调用irq_desc[102].handle_irq，即handleC
-
mask/ack中断: 调用irq_desc[102].irq_data->irq_chip的函数
-

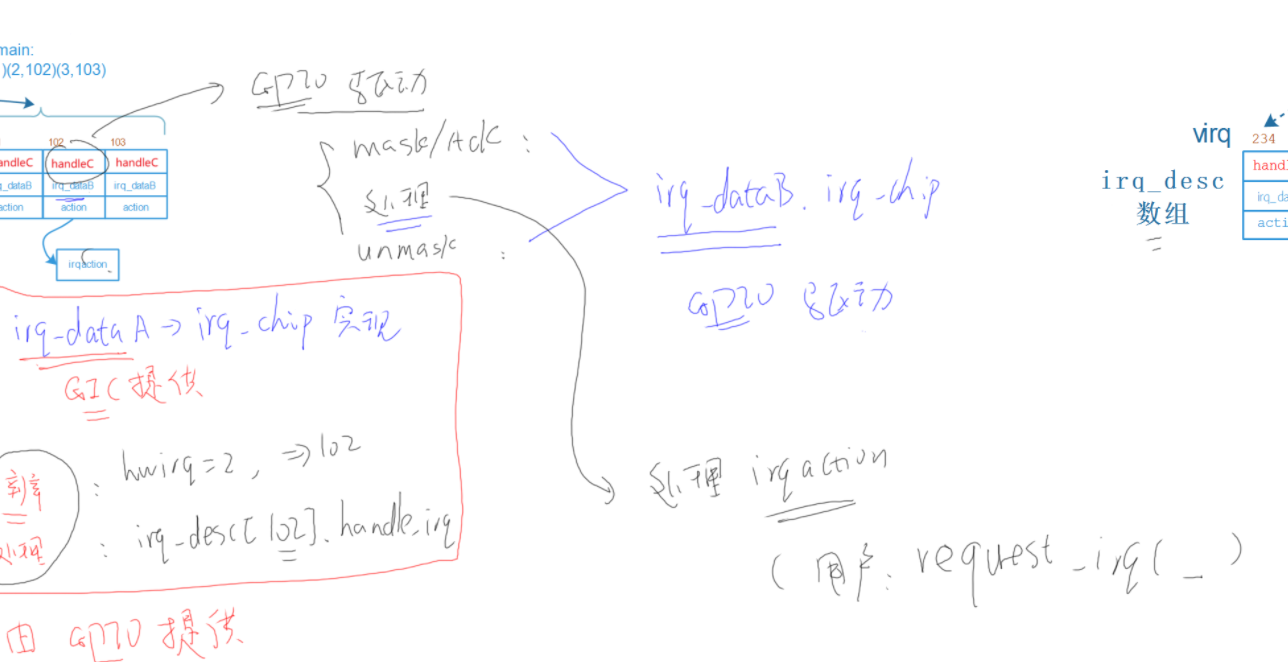

调用irq_desc[102].action链表中用户注册的函数
-
unmask中断: 调用irq_desc[102].irq_data->irq_chip的函数
-
-
-
unmask中断: 调用irq_desc[17].irq_data->irq_chip的函数
-
-

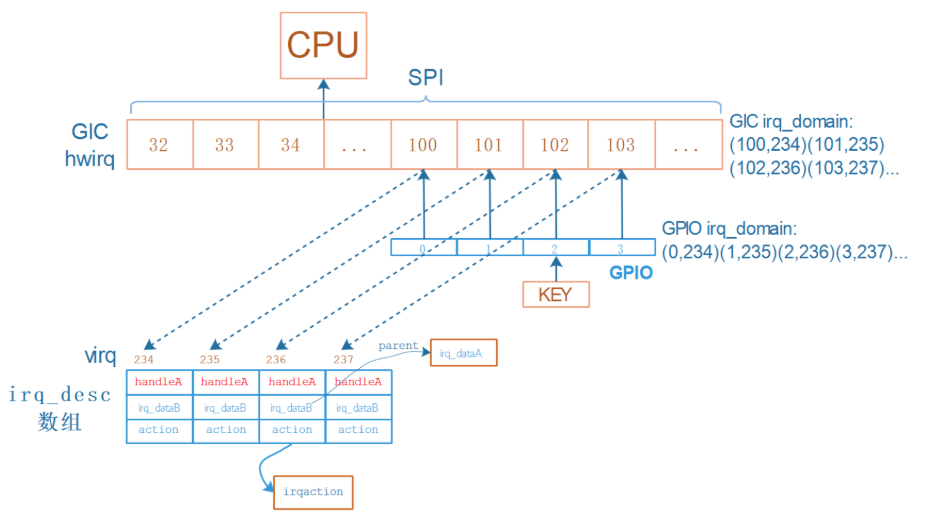

层级中断控制器的处理流程：
下图中：
-
handleA、irq_dataA由GIC驱动提供
-
irq_dataB由GPIO驱动提供，不需要handleB
-
假设GPIO模块下有4个引脚，都可以产生中断，分别链接到GIC的100~103号中断
-
GPIO就是一个层级中断控制器
-
对于GPIO模块中0~3这四个hwirq，分配四个irq_desc，用到时再分配
-
假设这4个irq_desc的序号为234~237
-
在GIC domain中记录(100,234) (101,235)(102,236) (103,237)
-
在GPIO domain中记录(0,234) (1,235)(2,236) (3,237)
-
-
对于KEY，注册中断时就是：
request_irq(236, ...) -

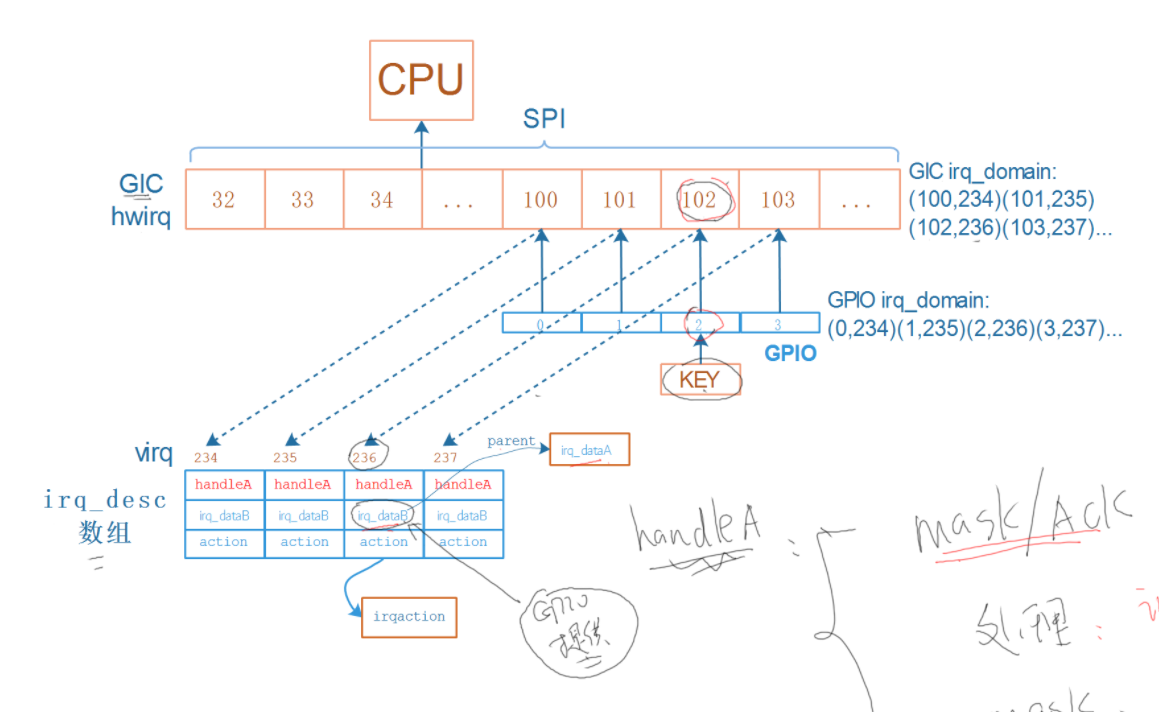

按下KEY时：
-
程序从GIC中读取寄存器知道发生了102号中断，通过GIC irq_domain可以知道virq为236
-
处理virq 236号中断：调用irq_desc[236].handle_irq，即handleA
-
mask/ack中断:
-
调用irq_desc[236].irq_data->irq_chip的函数，即irq_dataB
-
它会调用父级irq_dataA->irq_chip的函数
-
-
-
调用irq_desc[236].action链表中用户注册的函数
-
unmask中断:
-
调用irq_desc[236].irq_data->irq_chip的函数，即irq_dataB
-
它会调用父级irq_dataA->irq_chip的函数
-
-
-
-

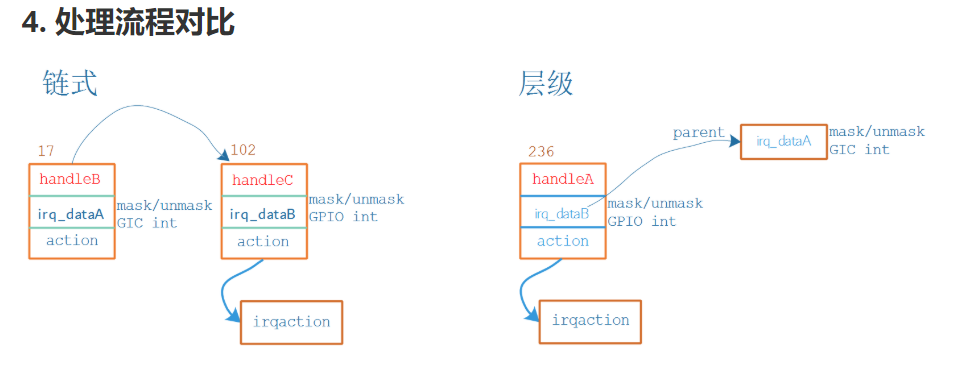

到这里，我们就基本上把俩种结构给解释清楚了，下一篇，我们来编写一个链式的虚拟中断控制器，完结，撒花(doge.)
