51单片机实验三:数码管动态显示

news 来源：原创 2025/4/19 7:29:21

一、实验环境与实验器材

二、实验内容及实验步骤

1. 数码管动态扫描0-5

2. 利用余辉效应使单片机数码管“同时显示”0-5。

3. B站小仿真（动态原理显示hello）

一、实验环境与实验器材

环境：Keli，STC-ISP烧写软件,Proteus.

器材：TX-1C单片机（STC89C52RC）、电脑。

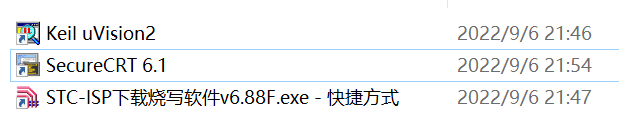

图1.1 工具

二、实验内容及实验步骤

1. 数码管动态扫描0-5

#include <reg52.h>
sbit dula=P2^6;		//段选信号的锁存器控制
sbit wela=P2^7;		//位选信号的锁存器控制unsigned char code wei[]={0xfe,0xfd,0xfb,0xf7,0xef,0xdf};//数码管各位的码表
unsigned char code duan[]={0x3f,0x06,0x5b,0x4f,0x66,0x6d};//0-5的码表
void delay(unsigned int i)
{unsigned int m,n;for(m=i;m>0;m--)for(n=90;n>0;n--);
}void main()
{unsigned char num;while(1){for(num=0;num<6;num++){P0=wei[num];	   wela=1;wela=0;P0=duan[num];	  dula=1;dula=0;delay(1000);	}}
}

STC烧写至单片机

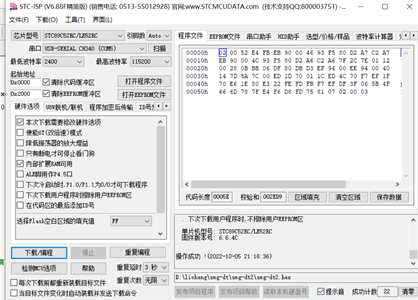

图 2.1.1 烧写

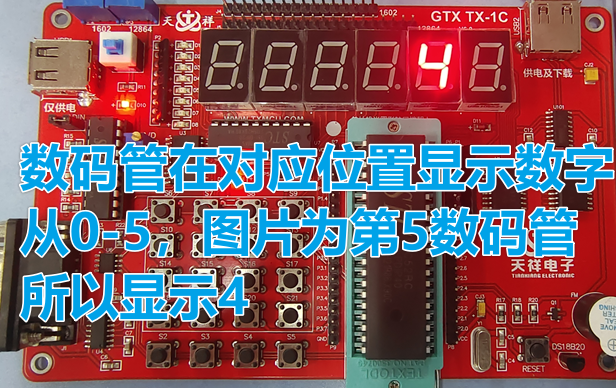

图2.1.2 硬件效果

Proteus 仿真（将延时加长）

仿真反应反应更快

视频：（降速处理）

数码管动态扫描0-5

2. 利用余辉效应使单片机数码管“同时显示”0-5。

其实就是时间间隔短，这是关键（所谓的同时显示，只是间隔较短而已，利用人眼的余辉效应，觉得每个数码管都一直在亮

#include <reg52.h>sbit dula=P2^6;		//段选信号的锁存器控制
sbit wela=P2^7;		//位选信号的锁存器控制unsigned char code wei[]={0xfe,0xfd,0xfb,0xf7,0xef,0xdf};//数码管各位的码表
unsigned char code duan[]={0x3f,0x06,0x5b,0x4f,0x66,0x6d};//0-5的码表
void delay(unsigned int i)
{unsigned int m,n;for(m=i;m>0;m--)for(n=90;n>0;n--);
}void main()
{unsigned char num;while(1){for(num=0;num<6;num++){P0=wei[num];	   wela=1;wela=0;P0=duan[num];	  dula=1;dula=0;delay(2);	 //时间间隔短，这是关键（所谓的同时显示，只是间隔较短而已，利用人眼的余辉效应，觉得每个数码管都一直在亮）。}}
}

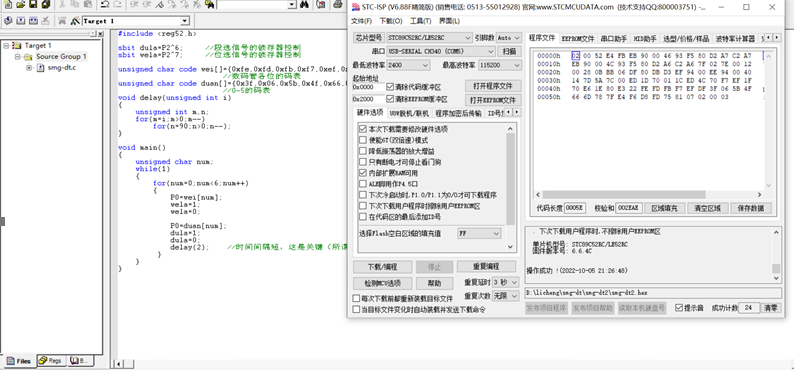

图2 .2.1 烧写

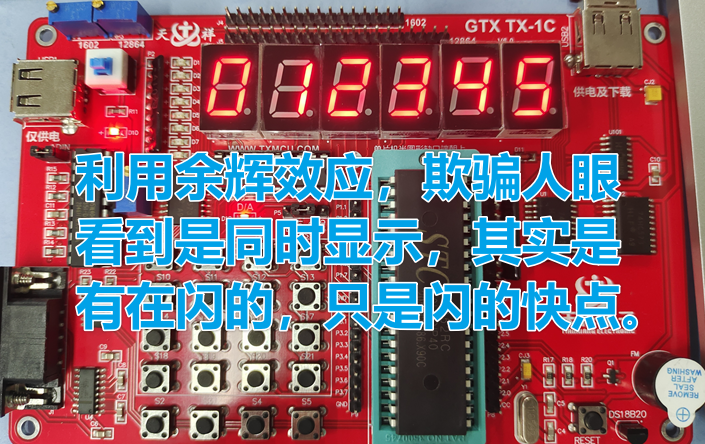

图2.2.2 硬件效果

proteus仿真效果：

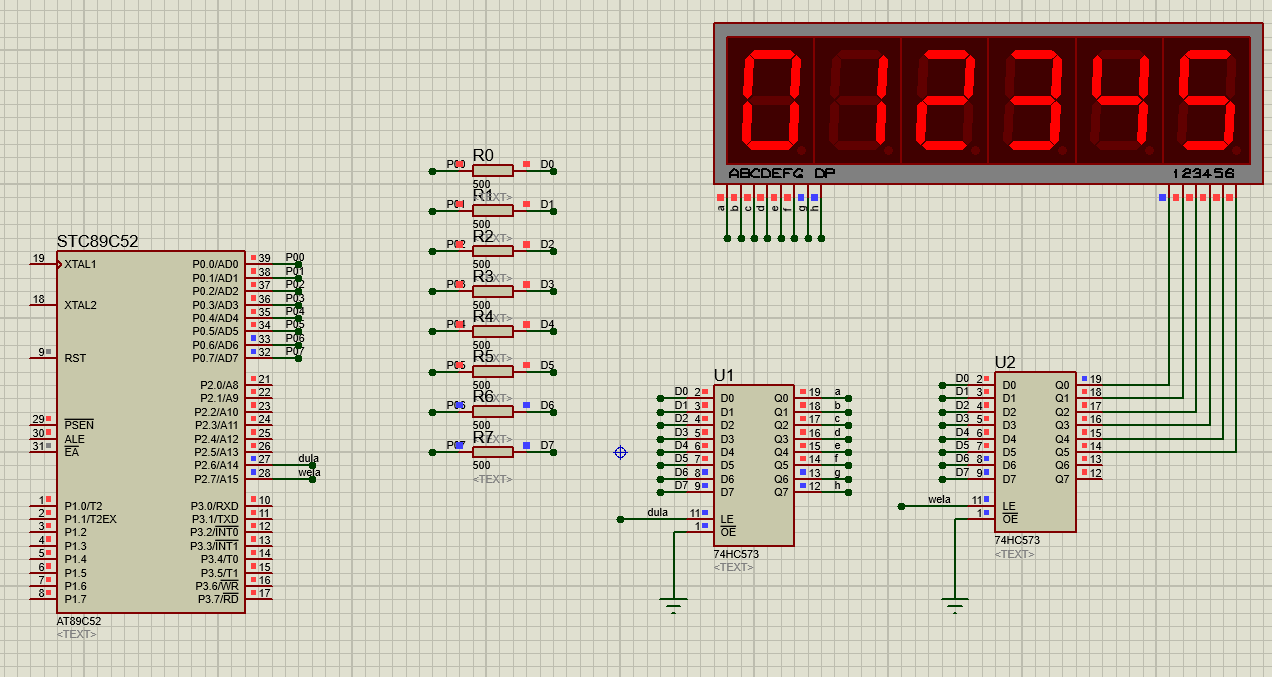

图2.2.3 画法1

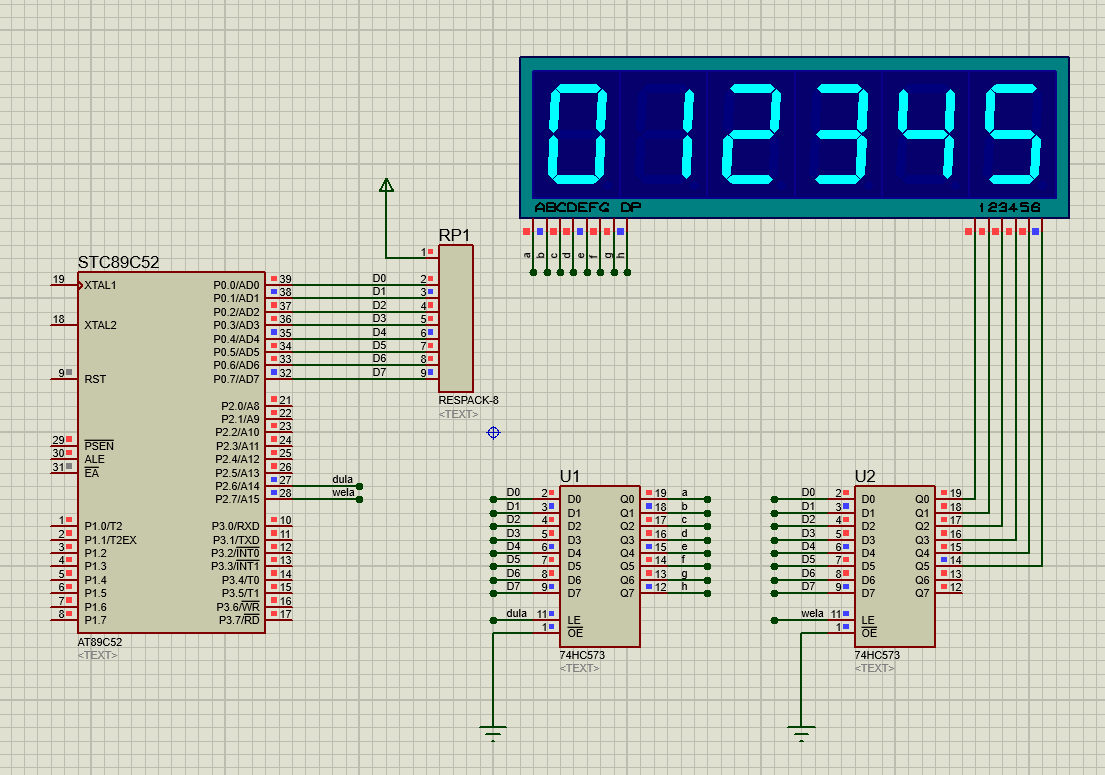

图2.2.3 画法2

3. B站小仿真（动态原理显示hello）

Proteus仿真图

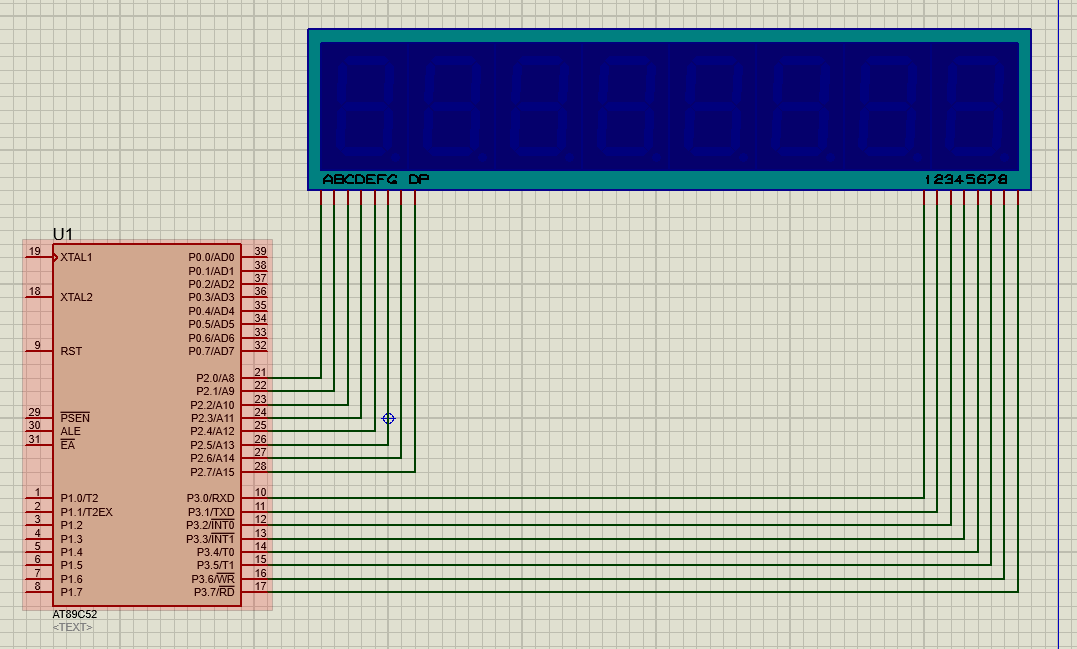

图2.3.1 Proteus仿真图

代码：

也是利用短延时，使得hello字样看起来同时显示

#include "reg52.h"
unsigned char s[]={0x3F,0x06,0x5B,0x4F,0x66,0x6D,0x7D,0x07,0x7F,0x6F};//共阴0-9
unsigned char str[]={0x76,0x79,0x38,0x38,0x3F}; //HELLO
unsigned char wei[]={0x01,0x02,0x04,0x08,0x10,0x20,0x40,0x80};void delay(unsigned int n)
{unsigned int i=0,j=0;for(i=0;i<n;i++){for(j=0;j<120;j++);}
}void seg()
{int i=0;for(i=0;i<5;i++){P3=~wei[i];P2=str[i];    //0011 1111delay(5);}
}void main()
{while(1){seg();}}

简单电路：
