51单片机实验二：数码管静态显示

news 来源：原创 2025/4/19 7:49:58

一、实验环境与实验器材

二、实验内容及实验步骤

1.单个数码管显示

2.六个数码管依次从0~F变换显示

3.proteus仿真

一、实验环境与实验器材

环境：Keli，STC-ISP烧写软件,Proteus.

器材：TX-1C单片机（STC89C52RC）

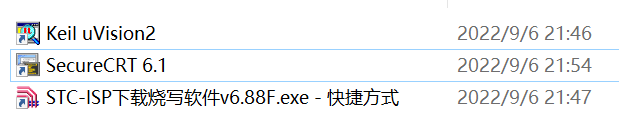

图1.1 工具

二、实验内容及实验步骤

1.单个数码管显示

Keil编写及编译生成hex文件，STC烧写下载至单片机，单片机数码管静态显示‘8’

#include<reg52.h>
sbit dula=P2^6;                 // 申明U1锁存器的锁存端
sbit wela=P2^7;					// 申明U2锁存器的锁存端
void main()
{wela=1;								// 打开U2锁存端P0=0xFE;							// 送入位选信号wela=0;								// 关闭U2锁存端dula=1;								// 打开U1锁存端P0=0x7F;							// 送入位选信号dula=0;								// 关闭U1锁存端    while(1);
}

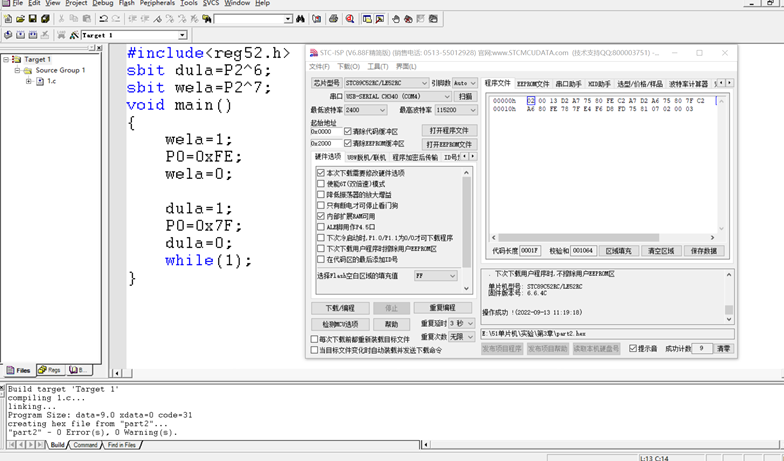

图2.1.1 烧录

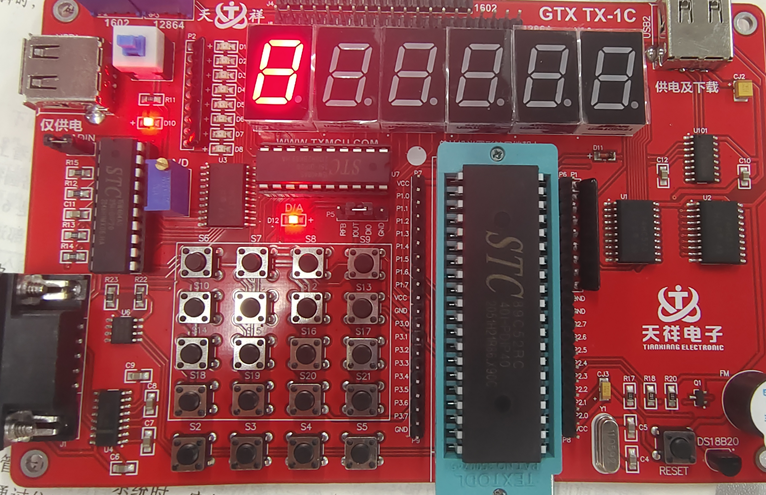

图2.1.2 硬件效果

proteus 仿真效果

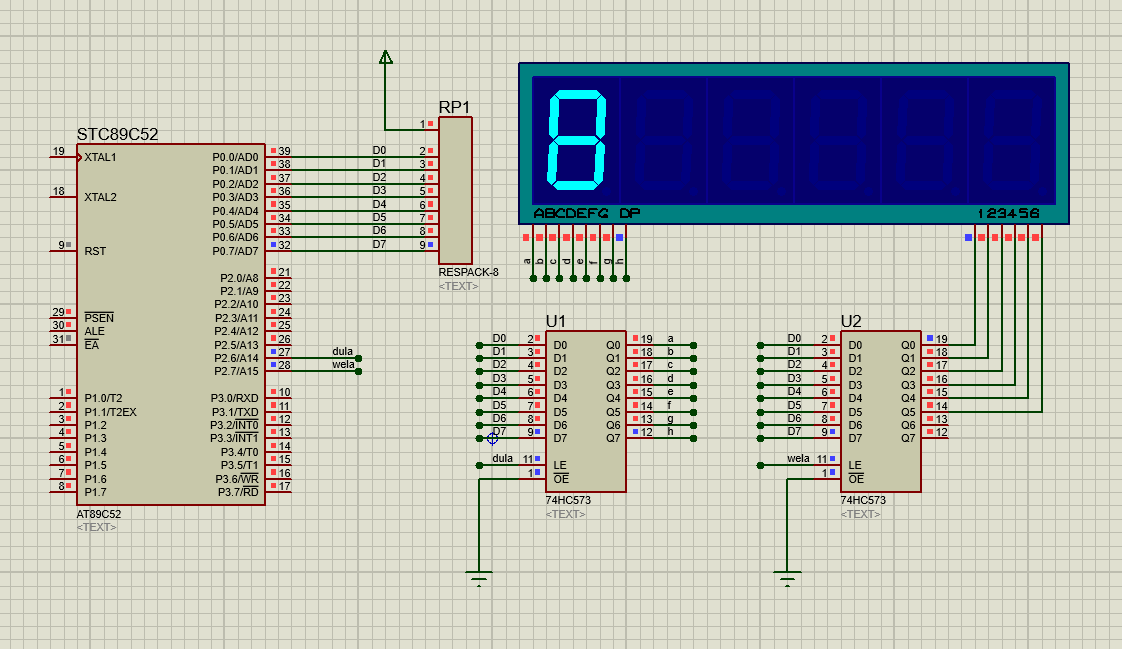

图2.2.3 Proteus仿真图“第一数码管显示8”

2.六个数码管依次从0~F变换显示

#include "reg52.h"
#define uchar unsigned char     //定义无符号字符型
#define uint unsigned int       //定义无符号整形
sbit dula=P2^6;                 // 申明U1锁存器的锁存端
sbit wela=P2^7;					// 申明U2锁存器的锁存端
uchar num;
uchar code table[]={0x3f,0x06,0x5b,0x4f,      // 0-F共阴级数码管编码0x66,0x6d,0x7d,0x07,0x7f,0x6f,0x77,0x7c,0x39,0x5e,0x79,0x71};
void delayms(uint);						//声明延时函数void main()
{wela=1;								// 打开U2锁存端P0=0xc0;							// 送入位选信号wela=0;								// 关闭U2锁存端while(1){for(num=0;num<16;num++)			// 16个数循环显示{dula=1;						// 打开U1锁存端P0=table[num];				// 送入选段信号dula=0;						// 关闭U1锁存端delayms(500);				// 延时0.5s}}}void delayms(uint xms)        // 定义延时函数
{uint i,j;for(i=xms;i>0;i--)		  // i=xms即延时约xms毫秒 for(j=110;j>0;j--);
}

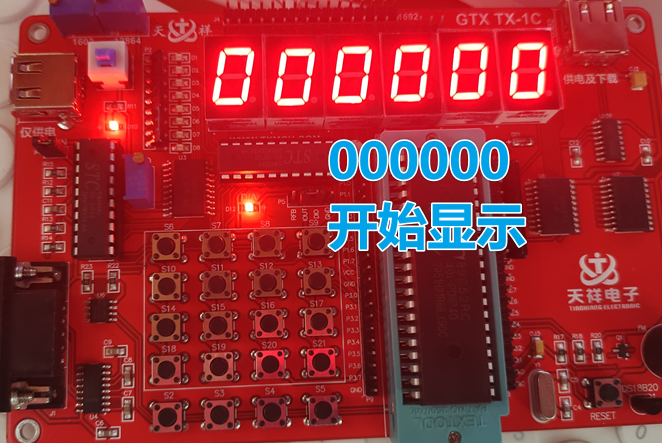

图 2.2.1 硬件初始显示

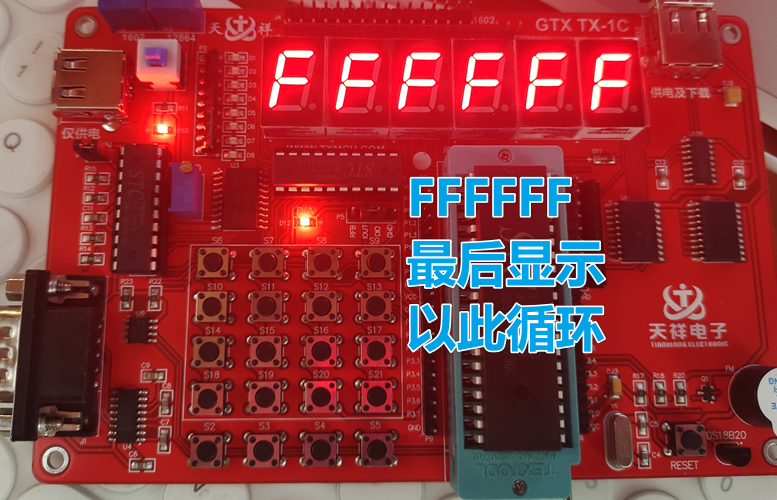

图2.2.2 硬件最后显示

proteus仿真图：

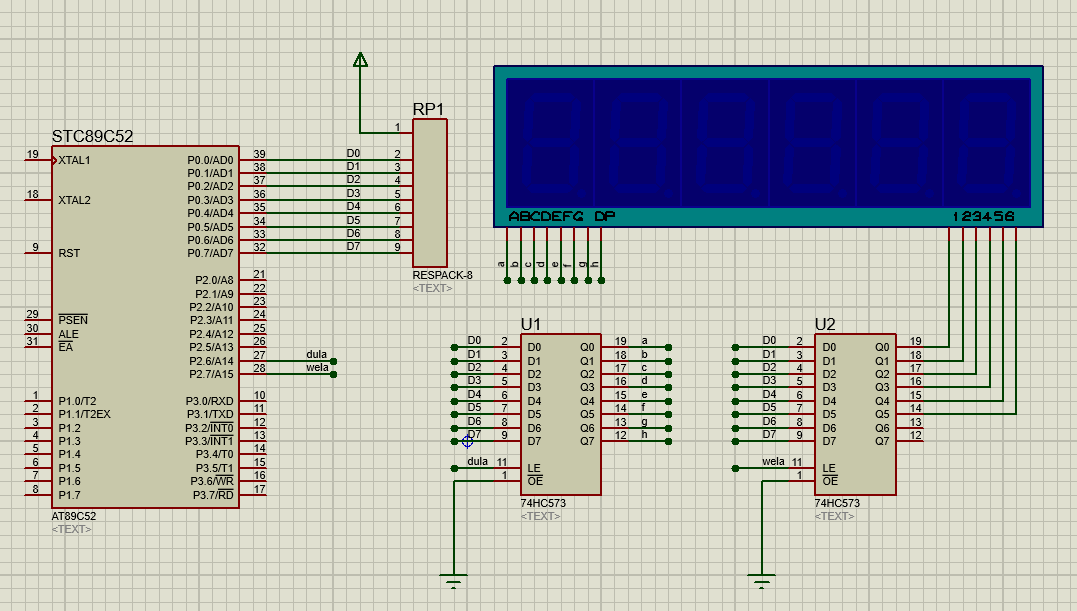

图2.2.2 proteus 仿真图

视频：

静态数码管显示0~F

3.proteus仿真

仿真图：

图2.3.1 Proteus仿真电路图

因为仿真点亮画的简单，所以代码也相对简单：

#include "reg52.h"
unsigned char s[]={0x3F,0x06,0x5B,0x4F,0x66,0x6D,0x7D,0x07,0x7F,0x6F,0x77,0x7c,0x39,0x5e,0x79,0x71};//共阴0-9void delay(unsigned int n)
{unsigned int i=0,j=0;for(i=0;i<n;i++){for(j=0;j<120;j++);}
}void seg()
{int i=0;for(i=0;i<16;i++){P2=s[i];    //0011 1111delay(1000);}
}void main()
{while(1){seg();}}

视频：

静态数码管bz

注意：仿真电路绘画中，共阴共阳电路易混淆。（共阴接地，共阳接电源）
