汽车故障诊断工作原理：从需求到AUTOSAR诊断模块协作的浅析

news 来源：原创 2025/4/20 5:16:07

引言：汽车故障诊断系统的演进与AUTOSAR标准化架构的重要性

随着汽车电子化、智能化水平的不断提升，现代车辆已从传统的机械控制系统演变为高度集成的电子网络系统。在这一过程中，故障诊断技术作为保障车辆安全、可靠运行的核心环节，其复杂性和重要性日益凸显。从早期的简单故障码（DTC）读取，到如今支持远程诊断、OTA升级的智能化系统，汽车故障诊断已发展为一个涵盖实时监测、数据分析、功能降级、云端协同的完整技术体系。

然而，面对日益复杂的车载电子架构（如域控制器、以太网通信），传统诊断方案在实时性、兼容性、可扩展性等方面面临巨大挑战。例如，当发动机控制单元（ECU）检测到氧传感器故障时，系统不仅需要快速记录故障信息，还需协调通信协议、功能降级策略、非易失性存储等多个模块，同时确保不同供应商的ECU能够无缝协作。这一需求推动了**AUTOSAR Classic Platform（CP）标准化架构的广泛应用。AUTOSAR通过定义DCM（诊断通信管理）、DEM（诊断事件管理）、FiM（功能抑制管理）**等核心模块，为诊断系统提供了模块化、分层次的解决方案，实现了从信号检测到云端交互的全链路覆盖。

本文将以发动机氧传感器故障为例，深入剖析AUTOSAR CP中诊断模块的协作机制。首先分析故障诊断的底层需求（如实时性、数据完整性），随后逐一解读DCM、DEM、FiM等模块的功能定义，最后通过具体案例展示模块间如何协同完成故障检测、存储、通信、功能降级的全流程。通过这一过程，读者不仅能理解现代汽车诊断系统的工作原理，还将掌握AUTOSAR标准化设计在解决复杂性问题中的关键作用，以及未来面向智能网联汽车的诊断技术演进方向。

一、实际案例：发动机氧传感器故障的诊断需求

故障现象：车辆行驶中仪表盘亮起“发动机故障灯”，动力下降且油耗升高。
诊断需求分析：

故障检测：实时监测氧传感器信号是否异常（如电压超限或响应延迟）。
故障记录：存储故障发生时的环境参数（如发动机转速、冷却液温度）。
故障报告：通过诊断接口（OBD-II）向外部设备提供故障码（DTC）。
功能降级：限制发动机功率以防止催化器损坏。
远程支持：通过云端上传故障数据，支持远程分析。

此案例揭示了诊断系统的核心需求：实时性、数据完整性、功能安全性。

二、AUTOSAR CP诊断模块的功能定义

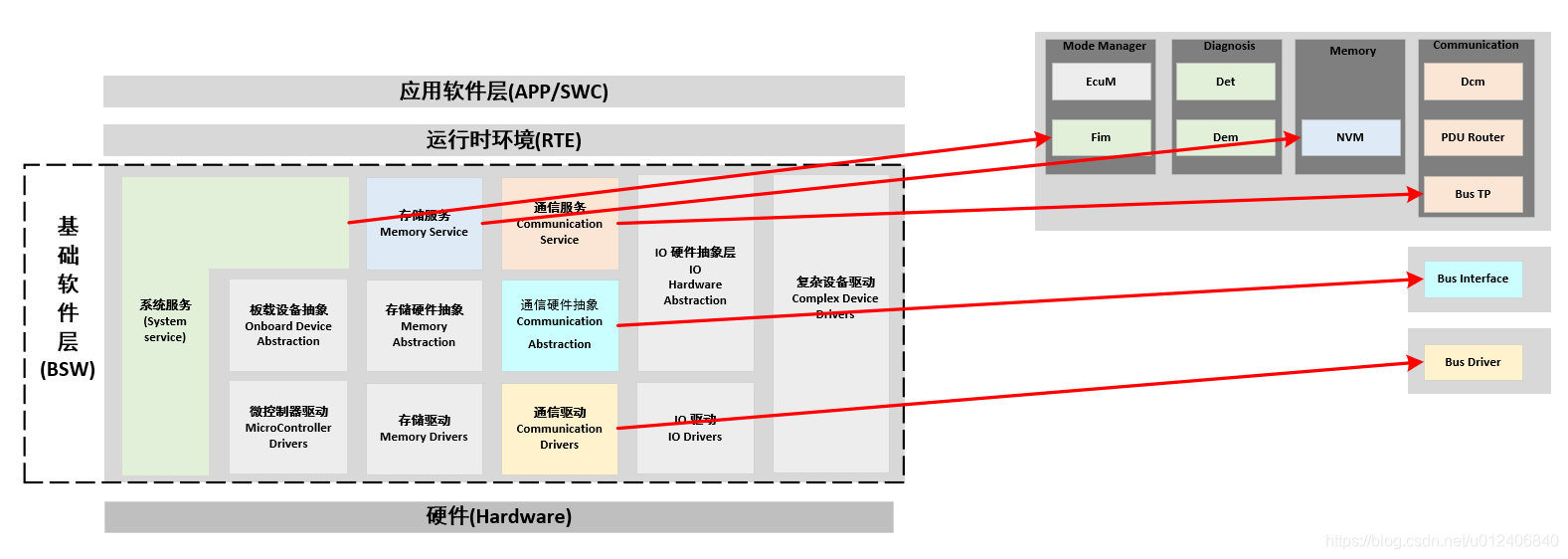

在AUTOSAR Classic Platform中，诊断功能由以下模块协同实现：

模块	名称	核心功能
DCM	Diagnostic Communication Manager	管理诊断通信（如UDS协议处理）、会话控制、安全访问验证（种子-密钥）。
DEM	Diagnostic Event Manager	故障检测、DTC生命周期管理（生成/存储/清除）、冻结帧记录。
DET	Default Error Tracer	记录软件运行时的错误事件（如内存溢出），辅助调试（非故障诊断核心模块）。
FiM	Function Inhibition Manager	根据故障等级（如Class 1/2/3）执行功能降级（如限制车速、关闭自动启停）。
NvM	NVRAM Manager	非易失性存储管理，持久化保存DTC及冻结帧数据。
DoIP	Diagnostics over IP	基于以太网的诊断传输协议，支持高速数据通信（如OTA更新）。
UDS	Unified Diagnostic Services	标准化诊断服务（如读DTC、清除DTC），定义应用层协议。

三、模块协作案例：氧传感器故障的全流程诊断

1. 故障检测与记录（DEM + NvM）

故障触发：
- 发动机ECU监测到氧传感器信号持续偏离正常范围（如电压低于0.1V）。
- DEM模块根据预设阈值判断为故障，生成DTC P0130（氧传感器电路故障）。
数据存储：
- DEM记录冻结帧数据（故障发生时的转速、负荷、温度），并通过NvM写入非易失性存储器。

2. 故障报告与通信（DCM + UDS + DoIP）

诊断仪接入：
- 技师通过DoIP以太网连接车辆，发送UDS 0x10 0x03 请求进入扩展会话。
- DCM验证会话权限，并分配通信资源。
读取故障数据：
- 诊断仪发送UDS 0x19 0x02（读取已确认的DTC），DCM将请求路由至发动机ECU。
- DEM返回 P0130 及冻结帧数据，DCM通过DoIP封装为TCP/IP数据包传回诊断仪。
