ARINC818协议(六)

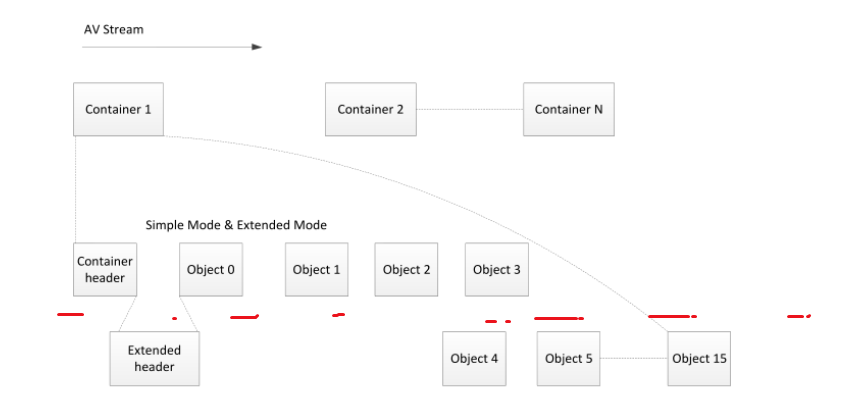

上图中，红色虚线上面为我们常用的simple mode简单模式，下面和上面的结合在一起，就形成了extended mode扩展模式。

ARINC818协议
container header容器头
ancillary data辅助数据
视频流
ADVB帧映射
FHCP传输协议
R_CTRL:路由控制routing ctrl
Type:类型
F_CTRL:帧控制frame ctrl
SEQ_ID:序列号
SEQ_CNT:序列计数
payload:载荷
extend mode扩展帧头模式
ICD:界面控制文件
ARINC818的底层基于FC光纤通道协议，并对FC-AV协议进行内容简化和裁剪而成。
FC协议和FC-AV协议是ARINC818协议的基础。
ARINC818协议特点：点对点拓扑结构，采用8b10b编码

容器的操作方式有简单模式和扩展帧头模式。这两种模式下object对象数量不一样。

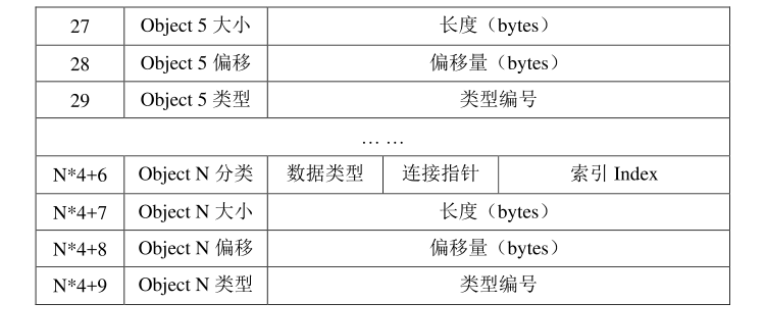

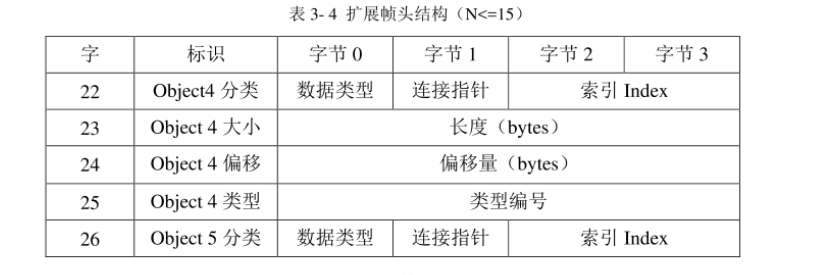

在简单模式下，容器中包含4个基本的object对象。扩展帧头模式下，容器可以最大
携带16个对象。

R_CTL:routing control路由控制。这个字段由路由字段4bit和信息字段4bit组成。
路由字段为0100代表视频数据，信息字段为0100代表数据帧。

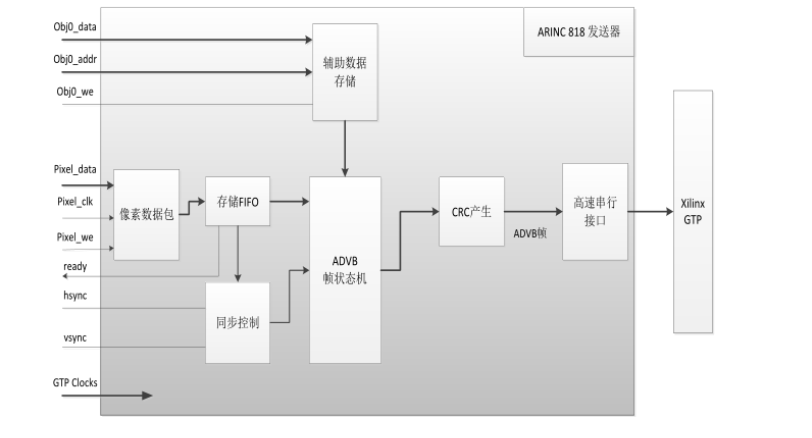

ARINC818工作模式有行同步模式和非行同步模式两种。
其中，行同步模式表示发送端按照写入视频的v_sync场同步和h_sync行同步信号
来进行ADVB帧封装；非行同步模式表示发送器不采用行场信号作为同步标准，
而是依据写入视频显示的VGA,XGA,SXGA,SDI等时序进行ADVB封装和发送。

行同步模式是一行或者几行像素数据应当连续不断的写入发送器的FIFO,以便发送器
能够以行为单位进行数据封装的发送。

行同步模式下，携带object0辅助信息的ADVB帧作为第一帧，需要在Vsync场
同步信号的下降沿发送。需要ADVB帧序列发送速率和输入的场同步信号一直。
行同步正常工作，需要满足的条件：
1.在行图像显示期间，数据必须连续不断的写入发送器的FIFO，防止传输的数据断层；

非行同步模式，像素数据的写入不在与行同步信号有关，那么数据可以连续的输入，
也可以断断续续的输入，输入控制是由FIFO的ready信号控制，ready信号表示了FIFO
接收数据的能力。

光纤通道定义了11种不同的SOF有序集，class1~class11;ADVB协议使用了class1
和class3两种格式。
