从入门到精通汇编语言 第六章（中断及外部设备操作）

参考教程：通俗易懂的汇编语言（王爽老师的书）_哔哩哔哩_bilibili

一、移位指令

1、8个移位指令

（1）逻辑左移指令SHL：SHL OPR, CNT。

①OPR为操作数，CNT为左移位数，该指令将OPR视作二进制无符号数，向左移位相应的位数，低位补0，最后一个被移出的高位写入CF中。

②当CNT大于1时，必须将其存入寄存器CL中，以寄存器名字CL的形式给出。

（2）逻辑右移指令SHR：SHR OPR, CNT。

①OPR为操作数，CNT为右移位数，该指令将OPR视作二进制无符号数，向右移位相应的位数，高位补0，最后一个被移出的低位写入CF中。

②当CNT大于1时，必须将其存入寄存器CL中，以寄存器名字CL的形式给出。

（3）循环左移指令ROL：ROL OPR, CNT。

①OPR为操作数，CNT为左移位数，该指令将OPR视作二进制数，向左移位相应的位数，被移出的高位会从低位移入，最后一个被移出的高位写入CF中。

②当CNT大于1时，必须将其存入寄存器CL中，以寄存器名字CL的形式给出。

（4）循环右移指令ROR：ROR OPR, CNT。

①OPR为操作数，CNT为右移位数，该指令将OPR视作二进制数，向右移位相应的位数，被移出的低位会从高位移入，最后一个被移出的低位写入CF中。

②当CNT大于1时，必须将其存入寄存器CL中，以寄存器名字CL的形式给出。

（5）算数左移指令SAL：SAL OPR, CNT。

①OPR为操作数，CNT为左移位数，该指令将OPR视作二进制有符号数，向左移位相应的位数，低位补0，最后一个被移出的高位写入CF中。

②当CNT大于1时，必须将其存入寄存器CL中，以寄存器名字CL的形式给出。

（6）算数右移指令SAR：SAR OPR, CNT。

①OPR为操作数，CNT为右移位数，该指令将OPR视作二进制有符号数，向右移位相应的位数，每移一位时高位补0或1取决于次高位是0或1（与次高位相同），最后一个被移出的低位写入CF中。

②当CNT大于1时，必须将其存入寄存器CL中，以寄存器名字CL的形式给出。

（7）带进位循环左移RCL：RCL OPR, CNT。

①OPR为操作数，CNT为左移位数，该指令将OPR视作二进制数，向左移位相应的位数，每移一位时，原高位写入CF，原CF的内容从低位移入。

②当CNT大于1时，必须将其存入寄存器CL中，以寄存器名字CL的形式给出。

（8）带进位循环右移RCR：RCR OPR, CNT。

①OPR为操作数，CNT为右移位数，该指令将OPR视作二进制数，向右移位相应的位数，每移一位时，原低位写入CF，原CF的内容从高位移入。

②当CNT大于1时，必须将其存入寄存器CL中，以寄存器名字CL的形式给出。

2、移位指令使用示例

（1）以逻辑移位指令进行示例：将X逻辑左移一位，相当于执行X = X * 2；将X逻辑右移一位，相当于执行X = X / 2。

（2）汇编程序：

assume cs:code
code segment
main:	mov al, 00000001b 			;执行后(al)=00000001b=1shl al, 1 					;执行后(al)=00000010b=2shl al, 1 					;执行后(al)=00000100b=4shl al, 1 					;执行后(al)=00001000b=8mov cl, 3shl al, cl 					;执行后(al)=01000000b=64mov cl, 2shr al, cl 					;执行后(al)=00010000b=16mov ax, 4c00hint 21hcode ends
end main

二、操作显存数据

1、显示的原理

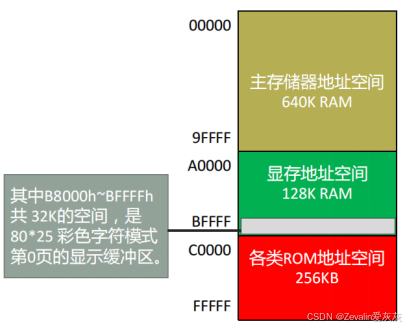

（1）8086的内存空间中有这么一块显存地址空间，屏幕上的显示内容和显存地址空间中的数据一一对应。

（2）通过往显示缓冲区中写入数据，可以实现在屏幕上显示特定属性字符的效果。

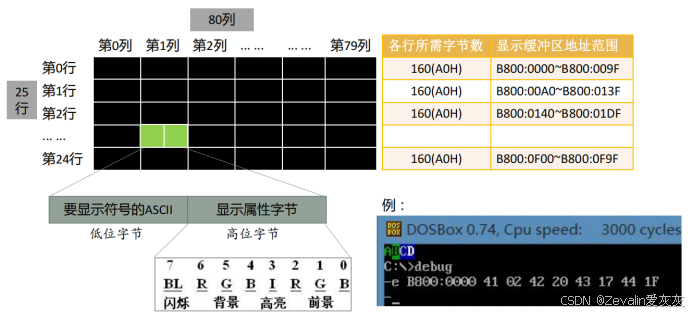

2、显示缓冲区的结构

（1）显示缓冲区总共25行80列（单位为字），每个字由两个字节组成，其中低位字节存放要显示符号的ASCII码，高位字节存放要显示字符的属性。

（2）字符的显示属性由8位组成，其中0-2位为前景的RGB参数（三色参数均仅有0或1可选），3位决定是否高亮，4-6位为背景的RGB参数（三色参数均仅有0或1可选），7为决定是否闪烁。

3、举例

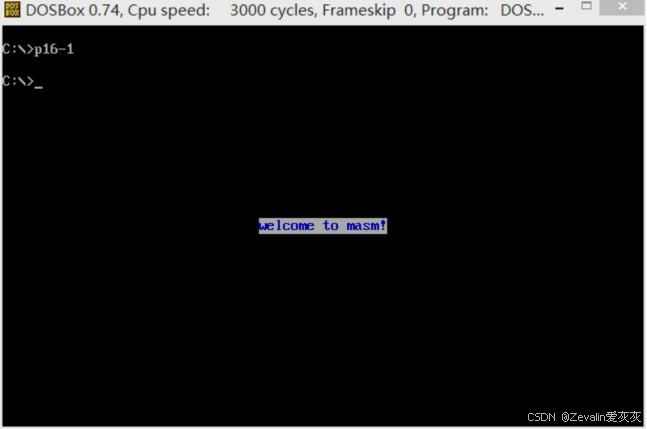

（1）目的：编写汇编程序，在屏幕的中间，属性为白底蓝字，显示‘Welcome to masm!’。

（2）汇编程序：

assume cs:code, ds:data
data segmentdb ‘Welcome to masm!’
data endscode segmentmain:	mov ax, data 				;获取数据段地址mov ds, ax 				;将数据段地址送入DS中mov ax, 0b800h			;获取显示缓冲区首地址mov es, ax				;将显示缓冲区首地址送入ES中mov si, 0mov di, 160*12+80-16mov cx, 16w:		mov al, [si]mov es:[di], al				;将字符ASCII码载入缓冲区inc di					;操作下一个字节mov al, 71hmov es:[di], al				;将字符属性载入缓冲区inc si					;指向数据区字符串的下一个字符inc di					;操作下一个字节loop wmov ax, 4c00hint 21hcode ends
end main

三、描述内存单元的标号

1、数据标号

（1）代码段中的标号可以用来标记指令、段的起始地址，也可以用来标记数据所在的位置。如下汇编程序，其作用是将a标号处的8个字节数据累加，结果存储到b标号处的字中。

assume cs:code
code segmenta:		    db 1, 2, 3, 4, 5, 6, 7, 8b:		    dw 0start:		mov si,offset a			;获取标号a处“数据堆”的首地址mov bx,offset b		;获取标号b处“数据堆”的首地址mov cx,8s:		    mov al,cs:[si]mov ah,0add cs:[bx],axinc siloop smov ax,4c00hint 21h
code ends
end start

（2）数据标号可以把冒号去掉，此时数据标号不同于仅仅表示地址的地址标号，它同时描述内存地址和单元长度。如下汇编程序，其作用是将a标号处的8个字节数据累加，结果存储到b标号处的字中。

assume cs:code
code segmenta		    db 1, 2, 3, 4, 5, 6, 7, 8		;标号a以后的内存单元最小单位都是字节b		    dw 0						    ;标号b以后的内存单元最小单位都是字start:		mov si,0			mov cx,8s:		    mov al,a[si]				;(al) = (cs * 16 + a + si)mov ah,0add b,ax					;(cs * 16 + b) = (ax)inc siloop smov ax,4c00hint 21h
code ends
end start

2、数据的直接定址表

（1）数据标号除了可用于标识代码段中的数据以外，还可以用于标识数据段中的数据。如下汇编程序，其作用是将a标号处的8个字节数据累加，结果存储到b标号处的字中。

assume cs:code, ds:data
data segmenta 		    db 1, 2, 3, 4, 5, 6, 7, 8		;标号a以后的内存单元最小单位都是字节b 		    dw 0					    	;标号b以后的内存单元最小单位都是字
data ends
code segmentstart:		mov ax, datamov ds, axmov si,0			mov cx,8s:		    mov al,a[si]				;(al) = (ds * 16 + a + si)mov ah,0add b,ax					;(ds * 16 + b) = (ax)inc siloop smov ax,4c00hint 21h
code ends
end start

（2）标号可以当作数据定义，如下所示。

assume cs:code, ds:data
data segmenta 		    db 1, 2, 3, 4, 5, 6, 7, 8b 		    dw 0c 		    dw offset a, seg a, offset b, seg b
data ends
code segmentstart:		mov ax, datamov ds, axmov si,0			mov cx,8s:	    	mov al,a[si]				;(al) = (ds * 16 + a + si)mov ah,0add b,ax					;(ds * 16 + b) = (ax)inc siloop smov ax,4c00hint 21h
code ends
end start

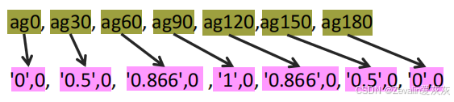

（3）鉴于标号可以当作数据定义，不妨尝试给若干组数据用标号标识，把这些标号全部搁一起，当作一组数据定义，这样就能得到一个数据直接定址表，换句话说，利用数据直接定址表可在两个数据集合之间建立一种映射关系，用查表的方法根据给出的数据得到其在另一集合中的对应数据。

（4）举例：编写程序，计算sin(x)，x∈{0°,30°,60°,90°,120°,150°,180°}，并在屏幕中间显示计算结果。

①解决方案：空间换时间，将所要计算的sin(x) 的结果都存储到一张表中，然后用角度值来查表，找到对应的sin(x)的值，并显示在屏幕上。

②汇编程序：

assume cs:code
code segmentstart:		mov al,60					;用ax向子程序传递角度值call showsinmov ax,4c00hint 21hshowsin:	jmp short show			    ;转移至子函数下一条代码处table dw ag0, ag30, ag60, ag90, ag120, ag150, ag180ag0 db '0' ,0 				;sin(0)对应的字符串'0'ag30 db '0.5' ,0 			;sin(30)对应的字符串'0.5'ag60 db '0.866', 0 			;sin(60)对应的字符串'0.866'ag90 db '1' ,0 				;sin(90)对应的字符串'1'ag120 db '0.866' ,0 		;sin(120)对应的字符串'0.866'ag150 db '0.5', 0 			;sin(150)对应的字符串'0.5'ag180 db '0', 0 			;sin(180)对应的字符串'0'show:	    push bxpush espush simov bx, 0b800hmov es, bxmov ah, 0mov bl, 30div bl			    ;用角度值/30作为相对于table的偏移量mov bl, al			mov bh,0add bx, bx		    ;注意table与其它标号描述的内存单元大小mov bx, table[bx]	;取得对应的字符串的偏移地址，放在bx中mov si, 160*12+40*2shows:     	mov ah, cs:[bx]cmp ah, 0je showretmov es:[si],ahinc bxadd si,2jmp showsshowret:	pop sipop espop bxret
code ends
end start

3、代码的直接定址表

（1）除了数据有直接定址表以外，代码也可以有直接定址表，其实现思路是将若干个功能写成相应的若干个子程序，将这些功能子程序的入口地址存储在一个表中，它们在表中的位置和功能号相对应，对应关系为“功能号 * 2 = 对应的功能子程序在地址表中的偏移”。

（2）举例：

①目标：实现一个子程序setscreen，为显示输出提供如下功能。

[1]清屏。

[2]设置前景色。

[3]设置背景色。

[4]向上滚动一行

②子程序入口参数说明：

[1]用AH寄存器传递功能号，0表示清屏，1表示设置前景色，2表示设置背景色，3表示向上滚动一行。

[2]对2、3号功能，用AL传送颜色值，(al)∈{0, 1, 2, 3, 4, 5, 6, 7 }。

③各个功能的子程序实现：

[1]清屏：将显存中当前屏幕中的字符设为空格符。

sub1:push bxpush cxpush esmov bx, 0b800hmov es, bxmov bx, 0mov cx, 2000
sub1s:mov byte ptr es:[bx], ' 'add bx, 2loop sub1spop espop cxpop bxret 						;sub1结束

[2]设置前景色：设置显存中奇地址的属性字节的第0、1、2位。

sub2:push bxpush cxpush esmov bx, 0b800hmov es, bxmov bx, 1mov cx, 2000
sub2s:and byte ptr es:[bx], 11111000bor es:[bx], aladd bx, 2loop sub2spop espop cxpop bxret 									;sub2结束

[3]设置背景色：设置显存中奇地址的属性字节的第4、5、6位。

sub3:push bxpush cxpush esmov cl, 4shl al, clmov bx, 0b800hmov es, bxmov bx, 1mov cx, 2000
sub3s:and byte ptr es:[bx],10001111bor es:[bx], aladd bx, 2loop sub3spop espop cxpop bxret 									; sub3结束

[4]向上滚动一行：依次将第n+1行的内容复制到第n行处，并清空最后一行。

sub4:push cxpush sipush dipush espush dsmov si, 0b800hmov es, simov ds, simov si,160 			;ds:si指向第n+1行mov di, 0 			;es:di指向第n行cldmov cx, 24			;共复制24行sub4s:push cxmov cx, 160rep movsb	    	;复制1行pop cxloop sub4smov cx,80mov si,0
sub4s1:mov byte ptr es:[160*24+si], ' '	;清空最后一行add si,2loop sub4s1pop dspop espop dipop sipop cxret 					        	;sub4结束

④主程序与setscreen子程序：

assume cs:code
code segment
start:mov ah, 2mov al, 5call setscreenmov ax, 4c00hint 21hsetscreen:		;要在其中再加入新功能，只需要在地址表中加入它的入口地址即可jmp short settable dw sub1,sub2,sub3,sub4			;地址表
set:push bxcmp ah,3ja sretmov bl,ahmov bh,0add bx,bxcall word ptr table[bx]	;根据bx中的功能号索引相应的标号，执行其子程序
sret:pop bxret;4个功能的子程序放在此处
code ends
end start

四、中断及其处理

1、中断的概念与分类

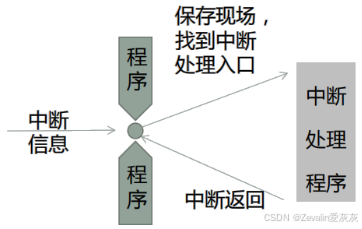

（1）中断是指CPU不再接着（刚执行完的指令）向下执行，而是转去处理中断信息。

（2）中断的分类：

①内中断：由CPU内部发生的事件而引起的中断。

②外中断：由外部设备发生的事件引起的中断。

2、8086的内中断

（1）CPU内部产生的中断信息：

①除法错误，比如执行DIV指令时产生除法溢出（除0错误）。

②单步执行中断。

③INTO命令。

④INT命令。

（2）8086的中断类型码：

①除法错误：0。

②单步执行中断：1。

③INTO命令：4。

④INT <立即数n>命令：立即数n。

3、中断处理程序

（1）CPU处理中断信息，本质上就是执行中断处理程序。

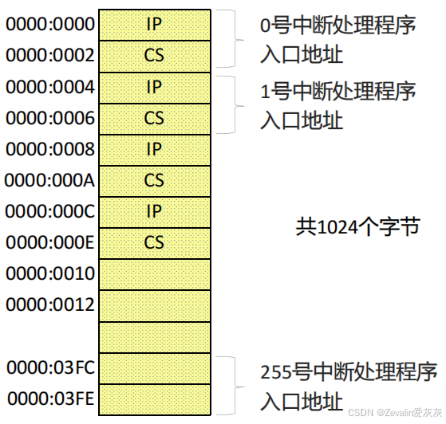

（2）中断向量表：由中断类型码可查表得到中断处理程序的入口地址（低字节存放IP-偏移地址，高字节存放CS-代码段地址），从而定位中断处理程序。（(IP) = (N*4)，(CS) = (N*4+2)，N为中断类型码）

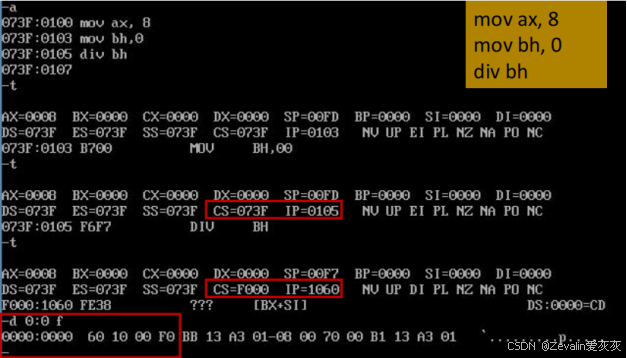

（3）举例：触发系统的0号中断，CPU会根据中断类型码在中断向量表中找到中断处理程序的入口地址，并根据入口地址设置CS寄存器与IP寄存器，将转至中断服务程序执行。

五、编制中断处理程序

1、中断处理程序及其结构

（1）CPU随时都可能检测到中断信息，所以中断处理程序必须常驻内存（一直存储在内存某段空间之中），中断处理程序的入口地址，也即中断向量，必须存储在对应的中断向量表表项中（0000H:0000H-0000H:03FFH）。

（2）触发并进入中断处理程序的过程：

①取得中断类型码N。

②pushf —— 标志寄存器内容入栈（保存标志寄存器）。

③TF = 0，IF = 0 —— 防止非预期的中断嵌套触发。

④push CS —— 保存原程序断点。

⑤push IP —— 保存原程序断点。

⑥(IP) = (N*4)、(CS) = (N*4+2) —— 转移至N号中断的中断服务程序。

2、编制中断处理程序——以除法错误中断为例

（1）预期效果：编写一个0号中断处理程序do0，它的功能是在屏幕中间显示“overflow!”后，返回到操作系统。

（2）准备工作：

①do0子程序应该存放在内存的确定位置，并且要重新找个地方，不破坏系统，可利用中断向量表中的空闲单元来存放我们的程序。经过估计，do0的长度不可能超过256个字节，就选用从0000:0200至0000:02FF的256个字节的空间。

②0号中断处理程序要有新的入口地址（需说明，实际应用中不要随便自己改写中断处理程序）。

（3）程序框架梳理：

①编写可以显示“overflow!”的中断处理程序do0。

②将do0送入内存0000H:0200H处（安装程序）。

③将do0中断处理程序的入口地址0000H:0200H存储在中断向量表0号表项中。

（4）汇编程序：

assume cs:code
code segment
start:;安装程序do0mov ax, csmov ds, ax						    ;do0的段地址送入DS中mov si, offset do0					;获取do0的偏移地址mov ax, 0mov es, axmov di, 200h						;ES:DI指向0000H:0200Hmov cx, offset do0end - offset do0	;获取do0程序所占用字节数cldrep movsb						    ;将do0下的内容送入内存0000H:0200H处;设置中断向量表mov ax, 0mov es, axmov word ptr es:[0*4], 200hmov word ptr es:[0*4+2], 0mov ax,4c00hint 21h
do0:jmp short do0startdb ‘overflow!’
do0start:mov ax, csmov ds, axmov si, 202hmov ax, 0b800hmov es, axmov di, 12*160+36*2mov cx, 9
s: mov al, [si]mov es:[di], alinc siadd di, 2loop smov ax, 4c00hint 21h
do0end:	nop
code ends
end start

（5）测试：运行上面的程序，改变中断向量，然后执行DIV指令，除数为0，触发除0错误，观察屏幕现象。

六、单步中断

1、Debug的T命令回顾

（1）Debug利用了CPU提供的单步中断的功能，使用T命令时，Debug会将TF标志设为1，使CPU工作在单步中断方式下。

（2）每使用一次T命令，Debug就会执行一条指令，并显示寄存器中的内容和下一条需要执行的指令（CS:IP指向该条指令）。

2、单步中断处理过程

（1）两个和中断相关的寄存器标志位：

①TF-陷阱标志（Trap flag）：当TF=1时，每条指令执行完后产生陷阱，由系统控制计算机；当TF=0时，CPU正常工作，不产生陷阱。（用于调试时的单步方式操作）

②IF-中断标志（Interrupt flag）：当IF=1时，允许CPU响应可屏蔽中断请求；当IF=0时，关闭中断。

（2）CPU在执行完一条指令之后，如果检测到标志寄存器的TF位为1，则产生单步中断（中断类型码为1），引发中断过程，执行中断处理程序。

（3）进入中断处理程序时需要将TF置为0，这是因为中断处理程序也由一条条指令组成的，如果在执行中断处理程序之前TF=1，则CPU在执行完中断处理程序的第一条指令后又要产生单步中断，转去执行单步中断的中断处理程序的第一条指令，以此往复，将陷入一个永远不能结束的循环，CPU永远执行单步中断处理程序的第一条指令，所以在进入中断处理程序之前，需要设置TF=0。

（4）一般情况下，CPU在执行完当前指令后，如果检测到中断信息就响应中断，引发中断过程。不过在有些情况下，CPU 在执行完当前指令后，即便是发生中断，也不会响应，如在执行完向SS寄存器传送数据的指令后，即便是发生中断，CPU也不会响应，这是因为SS:SP联合指向栈顶，而对它们的设置应该连续完成（实际上如果不连续设置SS和SP，编译阶段也不会报错，但编程时应养成良好的习惯），以此保证对栈的正确操作。

七、由INT指令引发的中断

1、INT指令介绍

（1）格式：INT <立即数n>。（n为中断类型码）

（2）INT指令可无条件引发任何中断过程，CPU执行“int n”指令，相当于引发一个n号中断的中断过程，执行过程如下：

①取得中断类型码N。

②pushf —— 标志寄存器内容入栈（保存标志寄存器）。

③TF = 0，IF = 0 —— 防止非预期的中断嵌套触发。

④push CS —— 保存原程序断点。

⑤push IP —— 保存原程序断点。

⑥(IP) = (N*4)、(CS) = (N*4+2) —— 转移至N号中断的中断服务程序。

（3）一般情况下，系统将一些具有一定功能的子程序，以中断处理程序的方式提供给应用程序调用。

2、编写供应用程序调用的中断例程

（1）编程时，可以用INT指令调用子程序，此子程序即中断处理程序，简称为中断例程（与一般的子程序一样，需注意保存现场和恢复现场）。可以自定义中断例程，实现特定功能。

（2）举例：写7ch号中断的中断例程，完成特定任务。

①目标：求一个word型数据的平方，用AX进行参数传递，DX、AX中分别存放结果的高16位、低16位。

②任务分解：

[1]编程实现求平方功能的程序。

[2]安装程序，将其安装在0000H:0200H处。

[3]设置中断向量表，将程序的入口地址保存在7ch表项中，使其成为中断7ch的中断例程。

③知识补充：IRET指令常用于中断处理函数结尾处，它相当于指令“pop ip”、“pop cs”、“popf”（标志寄存器内容出栈）。

④安装中断例程的汇编程序：

assume cs:code
code segment
start:		mov ax, csmov ds, axmov si, offset sqrmov ax ,0mov es, axmov di, 200hmov cx, offset sqrend - offset sqrcldrep movsbmov ax, 0mov es, axmov word ptr es:[7ch*4], 200hmov word ptr es:[7ch*4+2], 0mov ax,4c00hint 21hsqr: 		mul axiret
sqrend:	    nop
code ends
end start

⑤测试使用的汇编程序：

assume cs:code
code segment
start: 	mov ax,3456int 7ch 			;引发7ch号中断，计算(ax)^2add ax,axadc dx, dxmov ax,4c00hint 21h
code ends
end start

八、BIOS和DOS中断处理

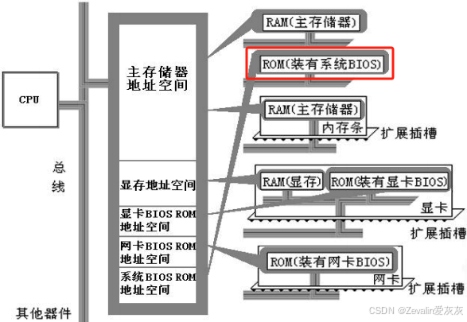

1、BIOS——基本输入输出系统

（1）BIOS是在系统板的ROM中存放着的一套程序，容量为8KB，从FE000H开始。

（2）BIOS中的主要内容：

①硬件系统的检测和初始化程序。

②外部中断和内部中断的中断例程。

③用于对硬件设备进行I/O操作的中断例程。

④其它和硬件系统相关的中断例程。

（3）使用BIOS功能调用，程序员不用了解硬件操作细节，直接使用指令设置参数，并中断调用BIOS例程，即可完成相关工作。

（4）BIOS具体有哪些功能可查找BIOS中断手册，里面有详细的介绍，这里不再赘述。

2、DOS中断

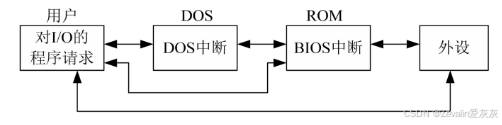

（1）通过执行指令“int 21”，可引发DOS中断类，和硬件设备相关的DOS中断例程中，一般都调用BIOS的中断例程。

（2）BIOS和DOS在所提供的中断例程中包含了许多子程序，这些子程序实现了程序员在编程的时常用到的功能。

3、BIOS和DOS中断例程的安装过程

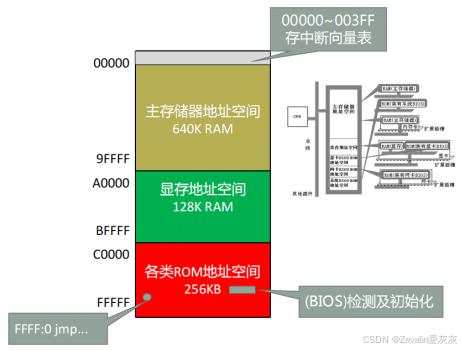

（1）CPU一上电，初始化(CS)=0FFFFH，(IP)=0，自动从FFFFH:0000H单元开始执行程序。FFFFH:0000H处有一条转跳指令，CPU执行该指令后，转去执行BIOS中的硬件系统检测和初始化程序。

（2）初始化程序将建立BIOS 所支持的中断向量，即将BIOS提供的中断例程的入口地址登记在中断向量表中。

（3）硬件系统检测和初始化完成后，调用“int 19h”进行操作系统的引导，从此将计算机交由操作系统控制。

（4）DOS启动后，除完成其它工作外，还将它所提供的中断例程装入内存，并建立相应的中断向量。

九、端口的读写

1、IN指令与OUT指令

（1）CPU可以直接读写3个地方的数据——CPU内部的寄存器、内存单元、端口，从CPU角度，可以将各寄存器当作端口并统一编址，CPU用统一的方法与各种设备通信。

（2）读写端口需要用专门的指令IN和OUT，IN指令用于CPU从端口读取数据，OUT用于CPU往端口写入数据。

（3）“IN <寄存器> <端口地址>”执行的操作是将端口地址（可以其它形式给出，如存储在寄存器中）中的数据读入CPU相应的寄存器中，执行该指令时总线有如下相关操作：

①CPU通过地址线将端口地址信息发出。

②CPU通过控制线发出端口读命令，选中端口所在的芯片，并通知要从中读取数据。

③端口所在的芯片将端口中的数据通过数据总线送入CPU。

（4）“OUT <端口地址> <寄存器>”执行的操作是将CPU相应的寄存器中的数据写入端口地址（可以其它形式给出，如存储在寄存器中）对应的空间中，执行该指令时总线有如下相关操作：

①CPU通过地址线将端口地址信息发出。

②CPU通过控制线发出端口写命令，选中端口所在的芯片，并通知要往里面写入数据。

③CPU通过数据总线将数据送入端口所在的芯片的端口中。

2、8086的I/O端口分配

3、用端口访问外设举例

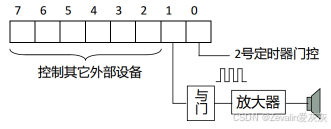

（1）61h端口地址的设备控制寄存器功能如下所示：

（2）汇编程序：

assume cs:codeseg
codeseg segment
start:		mov al, 08h			    ;设置声音的频率out 42h, alout 42h, alin al, 61h 				;读设备控制器端口原值mov ah, al 			    ;保存原值or al, 3 				;打开扬声器和定时器out 61h, al 			;接通扬声器，发声mov cx, 60000 		    ;延时
delay:	    noploop delaymov al, ah out 61h, al			    ;恢复端口原值mov ax, 4c00hint 21h
codeseg ends
end start

十、操作CMOS RAM芯片

1、CMOS RAM芯片介绍

（1）包含一个实时钟和一个有128个存储单元的RAM存储器。

（2）128个字节的RAM中存储：内部实时钟、系统配置信息、相关的程序（用于开机时配置系统信息）。

（3）CMOS RAM 芯片靠电池供电，关机后其内部的实时钟仍可正常工作，RAM中的信息不丢失。

（4）该芯片内部有两个端口，端口地址为70h和71h，CPU通过这两个端口可以读写CMOS RAM。

①70h地址端口存放要访问的CMOS RAM单元的地址。

②71h数据端口存放从选定的单元中读取的数据，或要写入到其中的数据。

2、举例——提取CMOS RAM中存储的月份信息

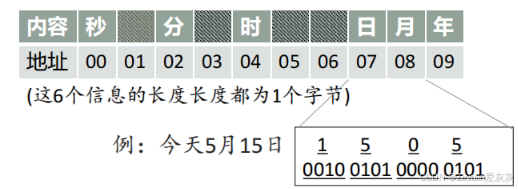

（1）背景知识：CMOS RAM中以BCD码的形式存储时间信息，其中月份信息存储在8号单元中，具体内容分布如下所示。

（2）任务分解：

①从CMOS RAM的8号单元读出当前月份的BCD码。

②将用BCD码表示的月份以十进制的形式显示到屏幕上。

（3）汇编程序：

assume cs:code
code segment
start:		mov al, 8out 70h, al		;存放要访问的CMOS RAM单元的地址（8号单元）in al, 71h			;将其中的月份信息读入ALmov ah, almov cl, 4shr ah, cland al, 00001111badd ah, 30hadd al, 30hmov bx, 0b800hmov es, bxmov byte ptr es:[160*12+40*2], ahmov byte ptr es:[160*12+40*2+2], almov ax, 4c00hint 21h
code ends
end start

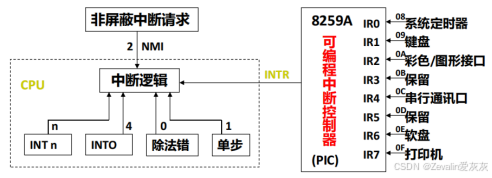

十一、外设连接与中断

1、由外部设备发生的事件引起的中断（外中断）

（1）可屏蔽中断与不可屏蔽中断：

①可屏蔽中断是CPU 可以不响应的外中断，CPU是否响应可屏蔽中断，要看标志寄存器的IF位的设置，当CPU检测到可屏蔽中断信息时，如果IF=1，则CPU在执行完当前指令后响应中断，引发中断过程，如果IF=0，则不响应可屏蔽中断。

②不可屏蔽中断是CPU必须响应的外中断，当CPU检测到不可屏蔽中断信息时，则在执行完当前指令后立即响应，引发中断过程。对于8086CPU，不可屏蔽中断的中断类型码固定为2。

（2）几乎所有由外设引发的外中断都是可屏蔽中断，比如键盘输入、打印机请求；不可屏蔽中断在系统中有必须处理的紧急情况发生时用来通知CPU的中断信息。

（3）CPU在执行指令过程中，可以检测到外设发送过来的中断信息，引发中断过程，处理外设的输入。

2、中断的处理过程

（1）可屏蔽中断所引发的中断过程：

①取中断类型码n（可屏蔽中断信息来自于CPU外部，中断类型码通过数据总线送入CPU）。

②pushf —— 标志寄存器内容入栈（保存标志寄存器）。

③TF = 0，IF = 0 —— 防止非预期的中断嵌套触发，并禁止其它可屏蔽中断（如果在中断处理程序中需要处理可屏蔽中断，可以用指令将IF置1）。

④push CS —— 保存原程序断点。

⑤push IP —— 保存原程序断点。

⑥(IP) = (N*4)、(CS) = (N*4+2) —— 转移至N号中断的中断服务程序。

（2）不可屏蔽中断的中断过程：

①中断值固定为2，不必取中断码。

②pushf —— 标志寄存器内容入栈（保存标志寄存器）。

③TF = 0，IF = 0 —— 防止非预期的中断嵌套触发，并禁止其它可屏蔽中断（如果在中断处理程序中需要处理可屏蔽中断，可以用指令将IF置1）。

④push CS —— 保存原程序断点。

⑤push IP —— 保存原程序断点。

⑥(IP)=(8)、(CS)=(0AH)。

3、STI和CLI指令

（1）STI指令无操作数，它用于设置IF=1。

（2）CLI指令无操作数，它用于设置IF=0。

十二、PC机键盘的处理过程

1、第一步——键盘输入

（1）键盘上的每一个键相当于一个开关，键盘中有一个芯片对键盘上的每一个键的开关状态进行扫描。

（2）按下一个键时的操作：

①开关接通，该芯片产生一个扫描码，扫描码说明了按下的键在键盘上的位置。

②扫描码被送入主板上的相关接口芯片的寄存器中，该寄存器的端口地址为60H。

（3）松开按下的键时的操作：

①产生一个扫描码，扫描码说明了松开的键在键盘上的位置。

②松开按键时产生的扫描码也被送入60H端口中。

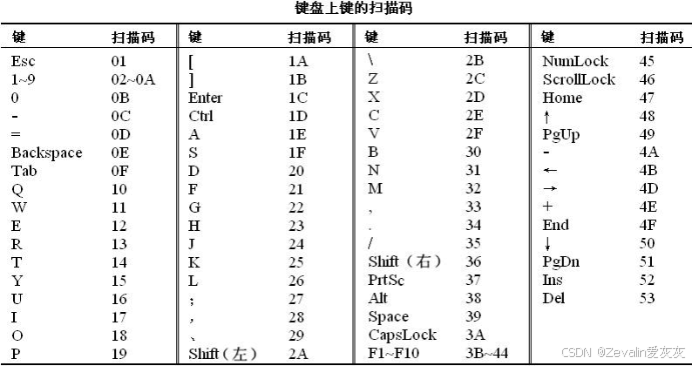

（4）扫描码——长度为一个字节的编码：

①按下一个键时产生的扫描码——通码，通码的第7位为0。

②松开一个键时产生的扫描码——断码，断码的第7位为1。

③通码 + 80H = 断码。

2、第二步——引发9号中断

（1）键盘的输入到达60H端口时，相关的芯片就会向CPU发出中断类型码为9的可屏蔽中断信息，CPU检测到该中断信息后，如果IF=1，则响应中断，引发中断过程，转去执行int 9中断例程。

（2）BIOS键盘缓冲区是系统启动后，BIOS用于存放int 9中断例程所接收的键盘输入的内存区，可以存储15 个键盘输入，一个键盘输入用一个字单元存放，高位字节存放扫描码，低位字节存放字符码。

（3）若输入了控制键或切换键，将会修改键盘状态字节，其地址为0040H:0017H，具体定义如下。

3、第三步——执行int 9中断例程

（1）读出60H端口中的扫描码。

（2）根据扫描码分情况对待：

①如果是字符键的扫描码，将该扫描码和它所对应的字符码（即ASCII码）送入内存中的BIOS键盘缓冲区。

②如果是控制键（比如Ctrl）和切换键（比如CapsLock）的扫描码，则将其转变为状态字节（用二进制位记录控制键和切换键状态的字节）写入内存中存储状态字节的单元。

（3）对键盘系统进行相关的控制，如向相关芯片发出应答信息。

4、按照开发需求定制键盘输入处理举例

（1）需求分解：

①在屏幕中间依次显示字母'a'~'z'，并可以让人眼看清。

②在显示的过程中，按下Esc键后，改变显示的颜色。

（2）策略说明：

①尽可能忽略硬件处理细节，充分利用BIOS提供的int 9中断例程对这些硬件细节进行处理，由此可以改写自编int 9中断，自编的中断处理程序需调用原来的int 9中断例程，并且要将中断向量表中的int 9中断例程的入口地址改为自编的中断处理程序的入口地址，在新中断处理程序中调用原来的int 9中断例程，还需要是原来的int 9中断例程的地址，这样，按下按键引发int 9中断就能执行定制的中断例程，并且不需要程序员考虑硬件处理细节。

②这个开发需求可能并不是全生命周期都需要的，所以，相关功能处理完以后需要将中断向量表还原为原来的内容，后续按下按键时CPU还是调用原来的int 9中断。

（3）汇编程序分步实现：

①依次显示'a'~'z'，并可以让人眼看清，这就需要在字母切换的过程中加塞一堆“无用指令”。

assume cs:code
stack segmentdb 128 dup (0)
stack ends
code segment
start: 	mov ax, stackmov ss, axmov sp, 128mov ax, 0b800hmov es, axmov ah, 'a'
s: 		mov es:[160*12+40*2], ah		;显示字符call delay						;调用延时程序inc ahcmp ah, 'z'jna smov ax,4c00hint 21hdelay: 	push ax						    ;延时程序没有什么实质操作push dx						    ;纯浪费CPU算力mov dx, 10hmov ax, 0
s1: 	sub ax, 1sbb dx ,0cmp ax, 0jne s1cmp dx, 0jne s1pop dxpop axret
code ends
end start

②实现按下Esc键后改变显示的颜色。

assume cs:code
stack segmentdb 128 dup (0)
stack ends
data segmentdw 0,0
data ends
code segment
start: 	mov ax, stackmov ss, axmov sp, 128mov ax, datamov ds, ax;更改中断例程入口地址mov ax, 0mov es, axpush es:[9*4]						    ;保存旧中断例程入口pop ds:[0]push es:[9*4+2]pop ds:[2]mov word ptr es:[9*4], offset int9		;设置新中断例程入口mov es:[9*4+2], cs;显示字母mov ax, 0b800hmov es, axmov ah, 'a'
s: 		mov es:[160*12+40*2], ah		        ;显示字符call delay						    ;调用延时函数inc ahcmp ah, 'z'jna s;恢复原来中断例程的入口地址mov ax, 0mov es, axpush ds:[0]pop es:[9*4]push ds:[2]pop es:[9*4+2]mov ax,4c00hint 21h;定义延时程序
delay: 	push axpush dxmov dx, 10hmov ax, 0
s1: 	sub ax, 1sbb dx ,0cmp ax, 0jne s1cmp dx, 0jne s1pop dxpop axret;定义中断例程
int9:	push axpush bxpush esin al, 60h				;从60h端口读出键盘的输入pushfpushfpop bxand bh, 11111100bpush bxpopfcall dword ptr ds:[0]	;调用原int 9指令功能cmp al, 1 				;判断是否为Esc的扫描码，是则改变显示的颜色jne int9retmov ax, 0b800hmov es, axinc byte ptr es:[160*12+40*2+1]
int9ret:pop espop bxpop axiret
code ends
end start
