【HCIA】简易的两个VLAN分别使用DHCP分配IP

news 来源：原创 2025/4/22 11:42:05

前言

之前我们通过静态ip地址实现了Vlan间通信，现在我们添加一个常用的DHCP功能。

文章目录

前言
1. 配置交换机
2. 接口模式
3. 全局模式
后记
修改记录

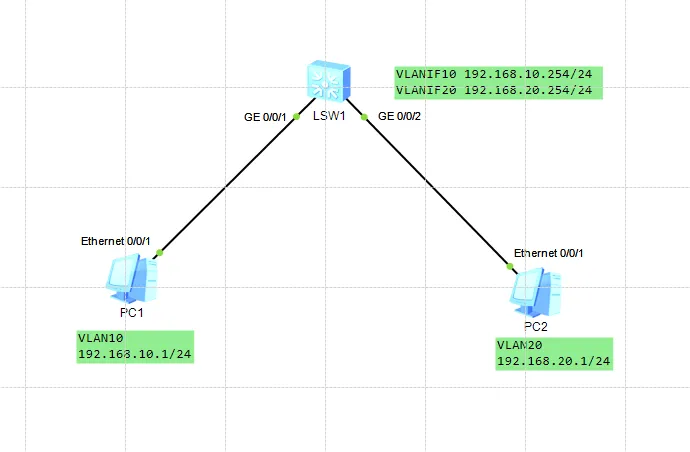

1. 配置交换机

在这里插入图片描述

首先，使用DHCP，需要先启动DHCP服务：

[Huawei]dhcp enable
Info: The operation may take a few seconds. Please wait for a moment.done.

2. 接口模式

我们将VLAN10设置为接口模式的dhcp，首先我们进入vlanif10，选择dchp的模式：

vlanif 就是 vlan interface 的缩写

[Huawei]interface Vlanif 10
[Huawei-Vlanif10]dhcp select ?global     Local server interface  Interface server pool relay      DHCP relay
[Huawei-Vlanif10]ip address 192.168.10.254 24
[Huawei-Vlanif10]dhcp select interface

假设我们需要排除一部分高的地址，将ip地址限制在100以内，我们在分配ip的时候应该排除：

[Huawei-Vlanif10]dhcp server excluded-ip-address 192.168.10.101 192.168.10.253

接下来我们配置dns-list：

[Huawei-Vlanif10]dhcp server dns-list 8.8.8.8

最后，我们查看一下我们的Vlanif配置：

[Huawei-Vlanif10]display this
#
interface Vlanif10ip address 192.168.10.254 255.255.255.0dhcp select interfacedhcp server excluded-ip-address 192.168.10.101 192.168.10.253dhcp server dns-list 8.8.8.8
#
return

这个时候，我们不要忘记给实际的接口与Vlan 10关联：

[Huawei]interface GigabitEthernet 0/0/1
[Huawei-GigabitEthernet0/0/1]port link-type access
[Huawei-GigabitEthernet0/0/1]port default vlan 10

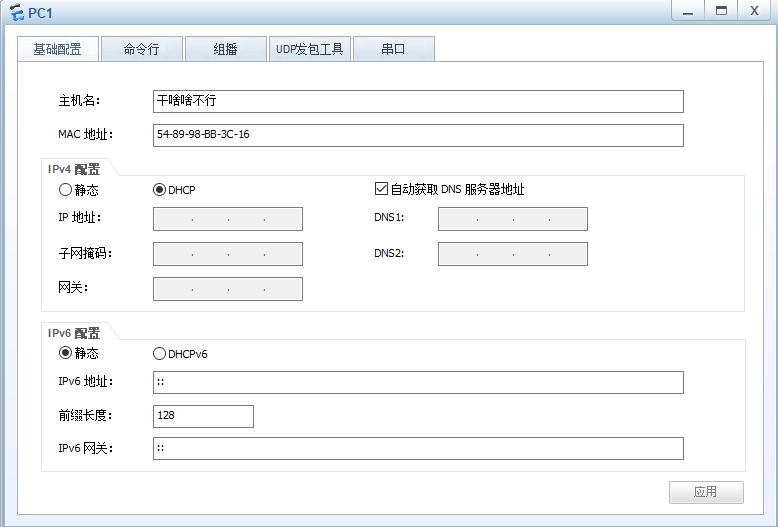

此时，我们把 PC1 切换到 DHCP 分配 IPv4 ：

在这里插入图片描述
我们可以敲命令行来刷新IP：

PC>ipconfig /renewIP ConfigurationLink local IPv6 address...........: fe80::5689:98ff:febb:3c16
IPv6 address......................: :: / 128
IPv6 gateway......................: ::
IPv4 address......................: 192.168.10.97
Subnet mask.......................: 255.255.255.0
Gateway...........................: 192.168.10.254
Physical address..................: 54-89-98-BB-3C-16
DNS server........................: 8.8.8.8

3. 全局模式

我们除了可以在某个接口配置DHCP Server，还可以全局配置，然后接口去对应这个全局的DHCP Server。我们回到系统视图：

[Huawei]dhcp enable

然后我们配置全局的DHCP，需要优先配置IP地址池，进入它对应的视图：

[Huawei]ip pool 20
[Huawei-ip-pool-20]network 192.168.20.0 mask 24
[Huawei-ip-pool-20]gateway-list 192.168.20.254
[Huawei-ip-pool-20]dns-list 8.8.8.8
[Huawei-ip-pool-20]excluded-ip-address 192.168.20.100 192.168.20.253
[Huawei-ip-pool-20]lease day 10

我们可以看到，这种全局的地址池，因为本身没有ip，所以要先配置自身的ip地址，然后再配置网关、DNS列表、租期等内容

然后我们进入Vlanif20，选择Global模式

[Huawei]interface Vlanif 20
[Huawei-Vlanif20]ip address 192.168.20.254 24
[Huawei-Vlanif20]dhcp select global
[Huawei-Vlanif20]display this
#
interface Vlanif20ip address 192.168.20.254 255.255.255.0dhcp select global
#
return
[Huawei-Vlanif20]quit
[Huawei]interface g0/0/2
[Huawei-GigabitEthernet0/0/2]port link-type access
[Huawei-GigabitEthernet0/0/2]port default vlan 20
[Huawei-GigabitEthernet0/0/2]quit
[Huawei]quit
<Huawei>save
The current configuration will be written to the device.
Are you sure to continue?[Y/N]Y
Now saving the current configuration to the slot 0.
Save the configuration successfully.
