FTTR 全屋光纤架构分享

随着光纤网络技术的发展，FTTR 技术逐步普及到千家万户，为了战未来，从现在开始构建并铺设 FTTR 全屋光纤是非常有必要的。

在前期 FTTR 全屋光纤网络的载荷搭建，可以额定为千兆网络或者2.5GE光纤网络，万兆光网最大的成本是交换机比较昂贵，目前暂不适合大面积铺设在家庭网络之中。

补充：

万兆光模（单模、多模）都不贵，一张万兆SFP+双口网卡（Intel 301 网卡晶片）五六十多块钱吧，一对万兆单模SFP+光模块（猫棒）也不过五六十多块钱左右（当然是指；散装批发价格，终端价格也不会超过100块钱）。

多模万兆是最便宜的解决方案，就是浪费光纤线及端口，不推荐家装用多模双纤的解决方案，家中只适合单模单芯，光接解决方案。


万兆光网是汇聚交换机用不起，像家中十多条光口线路的，全万兆光网接入，的确是有点伤不起，在等两年就可以全面更换为万兆光网。

当然，万兆光电交换机是有的，大约有三只现货在手中，但基于目前的网络拓扑及应用，暂时不会考虑接入万兆光电，毕竟2光四电的万兆交换机，没多大用，至少需要一个8光2电的万兆汇聚层交换机，当然二手价格合理也可以入手，全面淘汰，升级换代了。

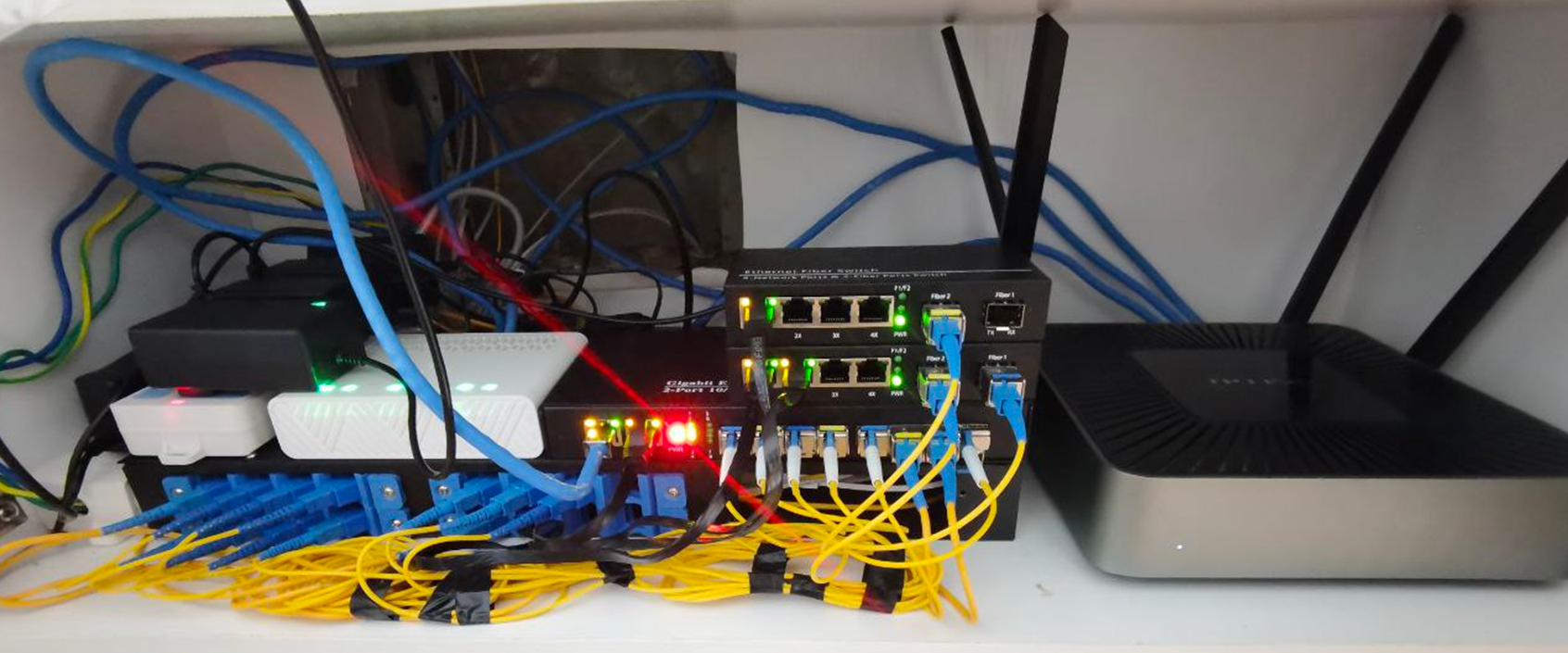

从上述弱电箱图中，可见网络拓扑结构为：

2光4电交换机、级联2光4电交换机、在级联到8光2电交换机，8光2电交换机（汇聚层）在接 TP-LINK WAR 1208L（9-PORT）的主路由器（核心层），在到入户光猫。

电视柜哪里不能全部使用光纤线，因为就算未来16K、32K的TV机顶盒（运营商的）都不可能超过1000Mbps 宽频的大小，所以预留一根超五类、六类线给电视用就可以，但电视柜哪里至少预留一根额外的光缆，实际上预留两到三根是比较好的。

这是为了：

千兆、万兆光网端口的分路，否则会未来光口或许会比较紧张，预埋光纤线不建议预埋单芯的蝴蝶先，应当预埋 “单模单纤双芯” 的光纤线进去，就是：线只有一个SC/LC的链接头，但实际上线有两根纤芯，可以单独分线各熔接一个链接头。

家用光纤预埋不要买束装光纤，而是建议买室内蝴蝶皮线，因为这个更好拉线根未来潜在更换光纤线的问题，线材买：双钢双线单芯线（双线皮线）、而不要买单钢三线单芯线（三线皮线）。

实际情况下，家中至少额外预留一根入户光纤，当然总预留四根是最佳的，可以覆盖中国大陆四大运营商的网络都可以被接入，我家中额外新增两条入户光纤，很容易完成，穿线器传过去在拉两条光纤蝴蝶皮线，或者拉一条双芯光纤皮线进来就可以。

上图所示的光纤线，是最佳预埋管道的线，暗管中可以拉三根+一根超六网线，后续换线也可以拉动换线，并且虽然它是单个连接头的线，但内部有两根纤芯，可以利用分支器分开后在单独各种熔接一个连接头上去。

目前家中暂预留两条入户光纤端口，在四川成都这个地方，家宽能用的也就 “移动、电信” 的家用宽频网络，所以：基本没思虑过，后续会拉其它运营商的家用宽频。

当然，多个运营商宽带入户会带来子网路由问题，但这并不难以解决，采用 TP-LINK WAR 1208L 这类企业集团路由的缘故，可以相对不错的运营商线路路由分离。

当然这也可以利用子网内的 “旁路由器” 笔记本电脑来处理，这只不过是维护软路由设备上的 “电信、移动、联通” 等运营商的IP路由表信息。

实际上只接电信、移动两条线路的情况，最好的解决方案是：

移动IP段走移动、海外IP段走移动；其它均走电信就可以了，这个自动维护配置路由表的程序很好做，对大家来说应该不成问题。

联通不懂，因为这不好用，电信海外不行，国内网络质量还是杠杠的，移动国内不行，海外网络质量很好，或许略显滑稽，为了国内外网络质量接入同时都要好，那么接入户双线就有一定价值了。

当然偷懒就是买企业用的集团路由器，因为路由器厂商在集团路由这块，做多线接入的分流是相对比较好的，除了相对贵一些，没什么太大缺点。

当然，我个人是不推荐采用运营商推荐的 FTTR解决方案的，最佳及灵活配置升级的解决方案还是自己接入光交换机，及室内点位上自己搭路由器易展 Mesh WIFI组网，若确定需要全屋WIFI AP覆盖的情况下。


但，我个人不建议用WIFI，能用网线的情况下就应当采用网线，如果电脑能直接使用光纤网卡，就应该直接把光纤插入到电脑网卡光口端口上，另外 Mesh WIFI组网只是解决了信号覆盖问题，但不能解决从A切B，导致的链路中断问题，有一些路由器解决了这个问题，但这些解决方案对主路由器的负担却非常重，千兆网络倒无所谓，如果万兆网络下根本就不适用的，最好的WIFI覆盖方案是每个房间单独一个AP，而不是 Mesh WIFI组网，这样即便信号微弱也不会产生跳子网路由源IP的问题，导致网络断开，这对于要求足够的WIFI网络链接稳定性场景尤为重要。
