快充协议芯片XSP04D支持使用一个Type-C与电脑传输数据和快充取电功能

快充是由充电器端的充电协议和设备端的取电协议进行握手通讯进行协议识别来完成的，当充电器端的充电协议和设备端的取电协议握手成功后，设备会向充电器发送电压请求，充电器会根据设备的需求发送合适的电压给设备快速供电。

设备如何选择快充取电协议芯片？

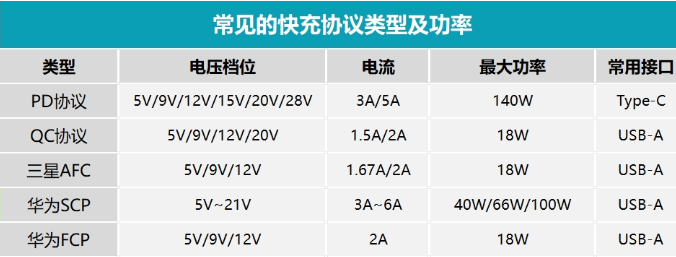

市面上常见的充电器输出端口分为USB-A和USB-C两种，A口一般支持QC协议和一些私有协议，C口则支持PD协议QC协议，每款充电器支持协议各不相同，所以设备想要兼容这些充电器就需要使用多协议取电芯片如（XSP04D)。

XSP04D取电协议芯片特点

1、兼容性更强、适合需要与各种电源适配器都能兼容的产品

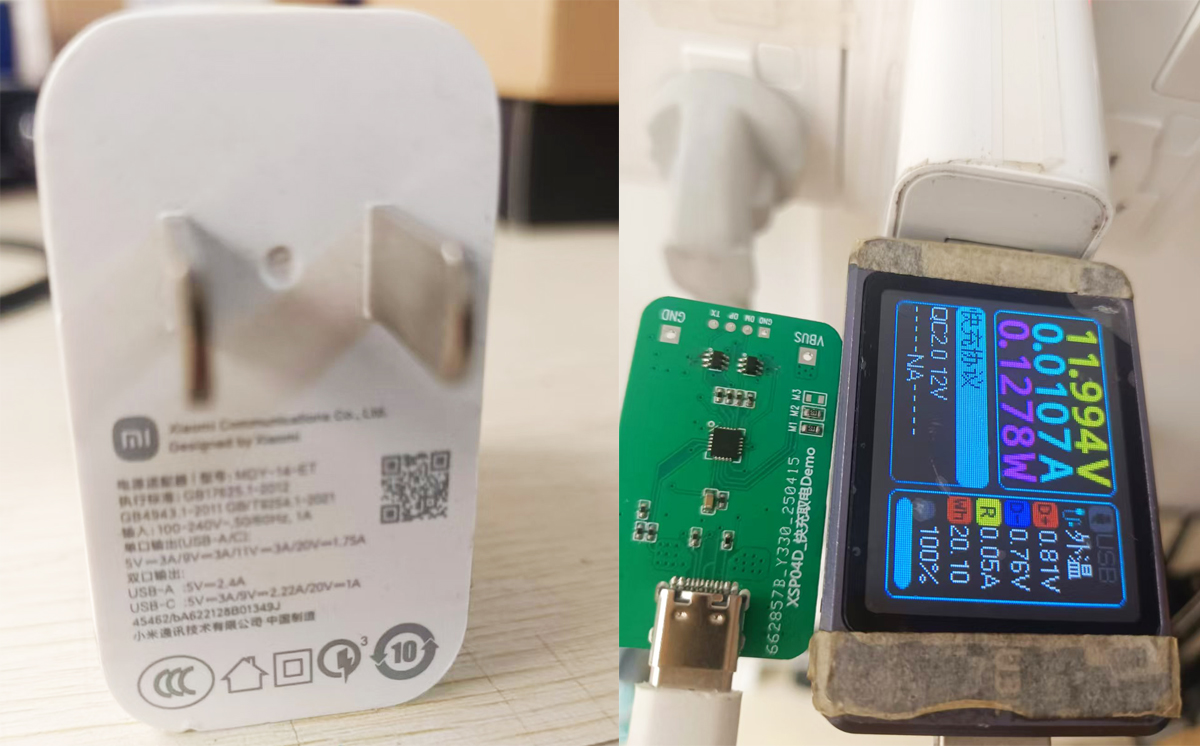

支持PD2.0/3.0协议、QC2.0/3.0协议、华为FCP协议、三星AFC协议，能够从电源适配器所支持的5V9V12V15V20V获取其中任一电压档位给产品快速供电。

2、可读取电源适配器功率信息，调整负载大小，防止充电器过载重启

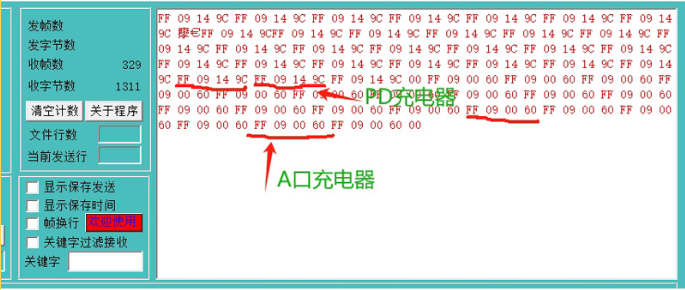

支持外部MCU通过UART串口读取电源适配器的功率信息，可根据读取到的功率信息来调整负载大小，防止充电器过载重启

3、与主板 MCU共用一个 Type-C，连充电器可取电， 连接电脑可给主板下载数据

XSP04D能够自动识别Type-C连接的是充电器和电脑，当识别到USB 连接的是充电器时，会获取充电器电压给产品供电，如果识别到 USB 连接的是电脑， XSP04D 不进行取电， 切换为数据模式给主板下载数据。

4、动态切换电压、可以通过按键来控制电压档位

 支持外部 MCU 使用 I/O 方式动态切换电压，可以根据设备的实际需求实时调整电压。

5、能够电压自动向下兼容、从而提高产品的兼容性

支持电压档位向下兼容功能（例如： 设定 15V 模式， 优先获取 15V， 若连接的充电器最大是 12V，则再次获取充电器的 12V 档位） ， 获取快充协议顺序（PD→QC2.0→QC3.0→AFC→FCP）



6、宽电压输入范围： 3.3V~30V，提供 3.3V@10mA 输出

当输入电压在这个3.3~30V范围内时，设备可以稳定地提供3.3V的输出电压，并且输出电流为10mA。这种设计使得设备具有较高的电压适应性，能够在不同的电源环境下稳定工作

7、芯片内部集成LDO，电路简单，节省BOM成本
