【AI模型学习】Swin Transformer——优雅的模型

一、论文背景：从 ViT 到 Swin

Transformer 模型在 NLP 领域大获成功之后，ViT（Vision Transformer） 率先把它引入了视觉任务，用 patch 的方式处理图像并直接送入 Transformer 编码器，在大规模数据下表现优异。但它也带来了一些严重的问题：

1.1 ViT 的局限

1. 计算复杂度高：
   全局自注意力（Self-Attention）的计算复杂度是 $O(N^2)$，其中 $N$ 是图像 patch 的数量。图像越大，patch 越多，计算量激增。

2. 缺乏局部性 inductive bias：
   CNN 有平移不变性（Translation Equivariance）和局部感知能力，而原始 ViT 完全依赖大数据学习这些特性，效率低。

3. 不适配金字塔结构：
   CNN 的经典架构具有“金字塔式”的多尺度特性，有利于分割、检测等密集预测任务；ViT 原始版本处理的是固定大小的 patch，结构过于平坦，不易扩展。

---

1.2 Swin Transformer的目标

Swin Transformer：

Swin Transformer: Hierarchical Vision Transformer using Shifted Windows
—— 发表在 ICCV 2021，作者来自微软亚洲研究院。

1. 提出一种计算友好的局部自注意力机制（Window-based Attention），代替全局 Attention。
2. 构造具有层次化结构的 Transformer，使其具备 CNN 那种金字塔式的表达能力。
3. 通过滑窗策略（Shifted Windows）增强跨窗口的信息交流，避免窗口孤立。
4. 最终能在多个任务中泛化，如分类、检测、分割等，成为通用视觉骨干。

Swin Transformer 试图解决 Vision Transformer 在计算效率、本地性建模、多尺度表达上的缺陷，用 滑动窗口 + 层次化设计 将 Transformer 带入实际视觉任务场景。

文章要学习的点挺多。

• Patch Partition 和 Patch Embedding
• Window Multi-head Self Attention (W-MSA)
• Shifted Window Multi-head Self Attention (SW-MSA)
• Patch Merging 的金字塔构建方式

论文链接（arXiv）如下：
https://arxiv.org/abs/2103.14030

PDF 下载地址（直接下载）：
https://arxiv.org/pdf/2103.14030.pdf

---

二、模型

2.1 Patch Partition 和 Patch Embedding

输入图像的维度是：

(B, H, W, C)

• B = batch size
• H, W = 图像的高和宽（比如 224）
• C = 图像通道数（RGB → 3）

Swin 使用 4 × 4 大小的 patch，把图像分块，每个 patch 当成一个 token。

1. 划分 patch（Patch Partition）

   把整张图像切成 4 × 4 的小块，每个 patch 包含：

   4(height) × 4(width) × 3(channel) = 48 个数


2. 计算 patch 数量

   每张图像被切成：

   (H / 4) × (W / 4) = 56 × 56


3. reshape 操作

   把输入变换为：

   (B, 56, 56, 4, 4, 3) → reshape → (B, 56, 56, 48)


4. Linear Projection（Patch Embedding）

   用一个线性层把每个 patch 从 48 维投影到更高维，比如 96：

   (B, 56, 56, 48) → Linear → (B, 56, 56, 96)


输出：

(B, 56, 56, 96)

• 表示每张图像被编码为 56×56 个 token（patch）
• 每个 token 是一个 96 维的向量

patch之间"拍瘪"：

(B, 3136, 96)  # 方便送入 Transformer 做 Attention

---

2.2 Window Multi-head Self Attention (W-MSA)

为什么不用“全局 Self-Attention”？

传统 Transformer 的自注意力是全局的，也就是说，每个 token 都和其他所有 token 做注意力计算。

如果我们现在的输入是：

(B, 3136, 96)   # 即 56×56 个 patch，每个 patch 是 96 维向量

那么计算注意力的代价是：

O(N² × D) = O(3136² × 96)  # 太大太大了，显存爆炸

解决办法：Window-based Attention（W-MSA）

核心思想：

不在整幅图上计算 attention，只在每个小窗口内进行 self-attention

具体流程

假设输入是：

(B, 56, 56, 96)

1. 划分成小窗口（默认窗口大小是 7 × 7）
   我们把每张图像划分成不重叠的窗口：

   • 每个窗口：7×7 = 49 个 patch
   • 每张图：56 / 7 = 8 行 × 8 列 → 一共 64 个窗口

2. reshape 成窗口批处理格式
   我们将每个窗口提取出来，构造成批处理格式：

   (B, 56, 56, 96)
   → reshape → (B * 64, 7 * 7, 96) = (B * 64, 49, 96)


   • 每个窗口有 49 个 token（patch）
   • 每个 token 是 96 维
   • 一共 B×64 个窗口

3. 在每个窗口中做 Multi-head Self-Attention
   对每个窗口内部做标准的 MSA：

   (B * 64, 49, 96)
   ↓ W-MSA（每个窗口 attention）
   → (B * 64, 49, 96)


4. 把所有窗口还原回原图结构
   恢复原始的空间布局：

   (B * 64, 49, 96)
   → reshape → (B, 56, 56, 96)


总结流程

Input:      (B, 56, 56, 96)
↓ 划分 7×7 窗口
→ reshape: (B*64, 49, 96)
↓ 每个窗口内做 MSA
→ (B*64, 49, 96)
↓ reshape 回原图形状
Output:     (B, 56, 56, 96)

项目	内容
Attention 类型	每个窗口内部做
计算复杂度	从 O(N²) 降为 O(M × K²)，其中 M 是窗口个数，K 是窗口大小
优点	大幅减少计算量，适配高分辨率图像
缺点	窗口之间无法直接通信（后面用 SW-MSA 弥补！）

2.3 Shifted Window Multi-head Self Attention (SW-MSA)

Swin Transformer 的王牌设计

目的：解决 W-MSA 的“信息孤岛”问题

在 W-MSA 中，我们把图像划分成不重叠的小窗口，每个窗口自己做注意力，虽然节省了计算量，但也带来了一个问题：

每个窗口之间完全没交流，只能看到自己这一块。

也就是说，窗口 A 里的 token 不知道窗口 B 发生了什么，这对捕捉全局关系是致命的限制。

SW-MSA 的核心想法：

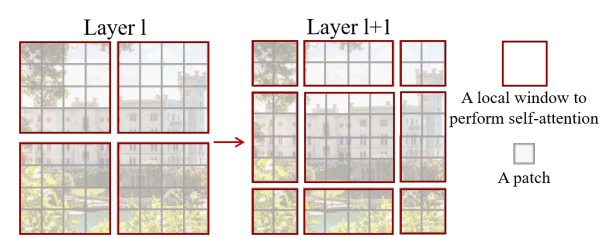

在下一层，把窗口整体“滑动”一半（shift），让新的窗口能覆盖多个旧窗口，打破原有边界，形成跨窗口信息流动！

具体流程

我们接着上一步，输入仍是：

(B, 56, 56, 96)

1. 平移窗口（Shift）

   将整张 feature map 在空间维度上平移：

   向下平移 3 行、向右平移 3 列（因为窗口大小是 7，所以 7 // 2 = 3）


   这时候，原来相邻但是在不同窗口的 patch 被划入了同一个窗口中。

   注意：平移过程中会打破原来的窗口对齐方式，有些位置会被“移出边界”，需要后续处理。(在mask中会讲到)



2. 遮挡 Mask（mask padding region）

   由于平移后窗口不再对齐，需要对超出边界的地方进行“掩码”（mask padding），避免注意力看到无效区域。

   论文中的做法是构造一个 attention mask，屏蔽跨 block 的 attention。(之后再讲)



3. 对 Shift 后的新窗口做 W-MSA

   将新窗口也划为 7 × 7，即使现在不是对齐划分的，也一样处理：

   (B, 56, 56, 96)
   ↓ shift → 平移后的特征图
   ↓ window partition
   → reshape → (B * 64, 49, 96)
   ↓ attention with mask
   → (B * 64, 49, 96)
   ↓ reshape → (B, 56, 56, 96)


4. shift back（还原位移）

   Attention 完成后，把平移回来的特征图“再平移回原位置”，确保位置信息不乱套。

总结

Input:       (B, 56, 56, 96)
↓ shift      → 位移（往右下滑 3）
↓ window partition + mask attention
↓ W-MSA      → 每个滑动窗口内部做 MSA
↓ shift back → 恢复原始位置
Output:      (B, 56, 56, 96)

对比：W-MSA vs SW-MSA

特性	W-MSA	SW-MSA
窗口划分	固定、规则、无重叠	滑动、打破边界
是否跨窗口交流	否	是
是否需要掩码	不需要	需要 attention mask
是否恢复位移	不需要	需要 shift back

两者是交替使用的！

每个 Swin Block 都是：

W-MSA → SW-MSA → W-MSA → SW-MSA → ...

这样就能：

1. 降低计算量（小窗口）
2. 建立全局联系（滑动窗口）

---

2.3 Patch Merging

Patch Merging 是 Stage 之间的下采样过程，和 CNN 的 pool/stride 类似。
觉得自己讲有点抽象，干脆找了一篇CSDN的博客。
ViT中的上采样和下采样——patch merge
假设当前输入维度是：

(B, H, W, C)

先把图片一分为4，如何分的，可以看上面的文章。图片宽高都减半，将4张子图在通道维拼接。

(B, H, W, C) ->  (B, H/2, W/2, 4C)

CV一般“惯例”都是池化的时候，高宽减半，通道翻倍。我们这里翻了4倍，所以做一个全连接。

(B, H/2, W/2, 4C) -> (B, H/2, W/2, 2C)

---

2.4 金字塔结构

Swin Transformer 不像 ViT 那样一直保持固定大小的 feature，而是像 CNN 一样，每过一个 Stage:

• 减小空间尺寸（下采样）
• 增加通道数（增强表达）

每个 SwinBlock 包含两大部分：

1. Window-based Multi-head Self-Attention（W-MSA SW-MSA）模块
2. MLP（前馈神经网络）

SwinBlock:
├── LN
├── W-MSA / SW-MSA
├── Dropout + Residual
├── LN
├── MLP (Linear → GELU → Linear)
├── Dropout + Residual

SwinBlock之间通过Patch Merging进行“池化”

Stage 流程总览

每一层结构如下：

[Stage n]
↓ SwinBlock × L
↓ Patch Merging

举个完整流程（Swin-Tiny）：

Stage 1:Input       : (B, 56, 56, 96)SwinBlock×2 : (B, 56, 56, 96)PatchMerge  : (B, 28, 28, 192)Stage 2:SwinBlock×2 : (B, 28, 28, 192)PatchMerge  : (B, 14, 14, 384)Stage 3:SwinBlock×6 : (B, 14, 14, 384)PatchMerge  : (B, 7, 7, 768)Stage 4:SwinBlock×2 : (B, 7, 7, 768)

最后接上：

↓ Global Average Pooling → (B, 768)
↓ Linear classifier      → (B, num_classes)

---

三、细节

3.1 关于复杂度

这里可以直接看李沐老师的讲论文系列
Swin Transformer：Hierarchical Vision Transformer using Shifted Windows

Self-Attention 的复杂度

项目	复杂度表达式	说明
Q/K/V 投影	$3N{D}^2$	三个线性映射
$Q{K}^{\top }$	$N^{2}D$	所有 head 共享序列长度 N
Softmax × V	$N^{2}D$	同样按每个 head 分别处理
输出线性投影	$N{D}^2$	拼接后投影回 D 维
总计	$4N{D}^2+2N^{2}D$	主要瓶颈是 $N^{2}D$（注意力部分）

ViT 的 Attention 复杂度（全局）

ViT 默认每张图像切成 $16\times 16$ patch，输入大小为 $224\times 224$：

• 每张图像的 token 数：

  N = (224 / 16)^2 = 14 × 14 = 196


• 假设 token embedding 维度 $D=768$

代入公式：

$${\mathcal{C}}_{\text{ViT}}=4N{D}^2+2N^{2}D=4\cdot 196\cdot 768^2+2\cdot 196^2\cdot 768\approx 451M+59M\approx 510M$$

Swin 的 Attention 复杂度（局部窗口）

Swin 使用 $4\times 4$ patch → 得到 $56\times 56=3136$ 个 patch
窗口大小是 $7\times 7=49$

于是我们可以这么计算：

• 每个窗口：$K=49$ 个 token
• 窗口个数：$M=56\cdot 56/(7\cdot 7)=3136/49=64$
• 每个窗口做 attention，其复杂度是：
  $${\mathcal{C}}_{\text{window}}=4K{d}^2+2K^{2}d$$
  其中 $d=D/h$，假设 $h=12$ → $d=64$

那我们代入：

• $K=49$
• $d=64$
• 每窗口复杂度：$4\cdot 49\cdot 64^2+2\cdot 49^2\cdot 64=802,816+307,328=1,110,144$
• 总复杂度 = 窗口数 × 每窗口复杂度：
  $${\mathcal{C}}_{\text{Swin}}=64\cdot 1.11M\approx 71M$$

---

3.2 Mask 的具体实现细节

我们要做的，是在 SW-MSA 中生成一个掩码张量，用于在 softmax 前屏蔽非法 attention。这个 mask 形状是：

(1, num_windows, window_size*window_size, window_size*window_size)

• 每个窗口一个 mask
• 每个窗口内的 token 对之间有一个标志：是同一区域还是不同区域

1. 给每个 patch 分配区域编号

   我们构造一个虚拟的 H × W 的二维矩阵 img_mask，每一块 window_size × window_size 区域赋一个唯一的整数 ID，标识它的原始区域编号：

   img_mask = torch.zeros((1, H, W, 1))  # shape: (1, H, W, 1)
   cnt = 0
   for h in range(0, H, window_size):for w in range(0, W, window_size):img_mask[:, h:h+window_size, w:w+window_size, :] = cntcnt += 1


   这样每个 7x7 区块都有唯一编号。

2. 对 img_mask 做 shift（滑动窗口）

   shifted_mask = torch.roll(img_mask, shifts=(-shift_size, -shift_size), dims=(1, 2))


   比如 shift_size = 3 时，相当于向上左滑动了 3 个像素。

3. 再按窗口划分，并 reshape 成 attention 的输入格式

   我们把 shifted 后的 mask 分成窗口，每个窗口是一个 $(window\_size\times window\_size)$ 区域：

   mask_windows = window_partition(shifted_mask, window_size)  # shape: (num_windows, window_size, window_size, 1)
   mask_windows = mask_windows.view(-1, window_size * window_size)


   现在每个窗口内是一个 shape 为 (49,) 的向量，每个值是区域 ID。

4. 构造 attention mask（核心）

   attn_mask = mask_windows.unsqueeze(1) - mask_windows.unsqueeze(2)
   attn_mask = attn_mask.masked_fill(attn_mask != 0, float('-inf')).masked_fill(attn_mask == 0, 0)


   • attn_mask[i, j] 表示第 $i$ 个 token 和第 $j$ 个 token 的差值
     • 如果来自不同原始区域 → 不等 → 设为 -inf
     • 如果来自同一区域 → 相等 → 设为 0

   最终你就得到一个形状为：

   (num_windows, 49, 49)


   的 attention mask，在后续计算中会加到注意力 logits 上：

   attn_scores = (Q @ K^T) / sqrt(d)
   attn_scores += attn_mask
   attn_probs = softmax(attn_scores)


步骤	操作	目的
1	构造区域编号矩阵 img_mask	标记不同窗口的 token
2	对 img_mask 做 shift	模拟 SW-MSA 的窗口
3	按窗口切块 → reshape	获取窗口内的 token 区域分布
4	构造差值矩阵 + masked_fill	设置 cross-window 的 attention 为 -inf

• 掩码是 与输入内容无关的结构掩码，可以在模型初始化时就构建好（只依赖窗口大小与输入尺寸）
• torch.roll 是非常高效的窗口滑动方式
• 使用 .masked_fill() 是 PyTorch 中处理 Attention Mask 的标准做法
• 注意：在 Swin 中窗口是 batch-wise共享的，所以 mask 只构建一次即可复用

---

3.3 下游任务

一、Swin-T 如何接入各种类型的下游任务？

Swin-T 作为视觉 Transformer，可以看作 CNN 的替代 backbone，输出 层次化的特征图，非常适合各种任务中模块化插入。

1. 分类任务（Image Classification）

   • 取 Stage 4 的输出 (B, 7, 7, 768)
   • 做一次 Global Average Pooling
   • 接一个 Linear 分类头

2. 检测任务（Object Detection）

   目标检测通常需要多层次特征，因此 Swin 的多 stage 输出非常合适：

   将 Swin 的各个 Stage 输出喂入 FPN（Feature Pyramid Network）：

   Swin stages → [C1, C2, C3, C4]↓FPN↓Detection Head (e.g., RetinaNet, Faster R-CNN)


   其中：

   Stage	Output Shape	用于替代哪层
   C1	56 × 56 × 96	ResNet C2
   C2	28 × 28 × 192	ResNet C3
   C3	14 × 14 × 384	ResNet C4
   C4	7 × 7 × 768	ResNet C5

3. 语义分割（Semantic Segmentation）

   语义分割也需要多尺度语义信息，Swin 可以直接连接到分割头，如：

   输出四层 [C1, C2, C3, C4]，拼接 or 上采样对齐后，接 Segmentation Head

   Swin Features → UPerNet / FPN Head → Pixel-wise 分类


4. 实例分割（Instance Segmentation）

   和目标检测类似，通常基于 Mask R-CNN 等结构，只需将 Swin 替代 ResNet：

   Swin Backbone → FPN → ROIAlign → BBox + Mask Head


5. 视频理解（Action Recognition）

   Swin 可以扩展到时序维度 → 变为 Swin-Video Transformer：

   • 在时间轴上引入 attention（Swin-ViT 3D）
   • 用于视频分类、时序分割等任务

二、Swin 的预训练方式

1. ImageNet 预训练（分类任务通用）

2. Masked Image Modeling（自监督）

3. Detection / Segmentation 预训练（针对 COCO / ADE20K）

4. 视频预训练（Swin-Video）

---

四、实验

4.1 主实验结果汇总

模型	Params	FLOPs	Top-1 Acc (%)	COCO box AP	COCO mask AP	ADE20K mIoU
Swin-T	29M	4.5G	81.3	50.5	43.7	44.5
Swin-S	50M	8.7G	83.0	51.8	44.7	47.6
Swin-B	88M	15.4G	83.5	51.9	45.0	48.1
Swin-B+384	88M	47.1G	84.5	-	-	-
Swin-L+384*	197M	103.9G	85.2	53.5	46.2	53.5
DeiT-B	86M	17.6G	81.8	44.9	40.9	43.3
ResNet-50	25M	4.1G	76.2	39.2	35.4	36.7
ResNeXt-101	83M	32.0G	79.3	44.0	39.8	40.2

• *表示使用更大分辨率、更多数据（例如 Swin-L+384 使用 ImageNet-22K + finetune）
• FLOPs 以 ImageNet-1K 输入大小计算
• 所有检测/分割任务均在 COCO / ADE20K 上 finetune

---

4.2 消融实验

改动项	Top-1 (%)	COCO Box AP	ADE20K mIoU	说明
full Swin-T baseline	81.3	50.5	44.5	原始模型
no shifted windows	80.5	48.4	41.6	不使用 SW-MSA（只有 W-MSA）
no patch merging	80.8	47.9	42.8	所有 stage 的分辨率保持不变
no relative position bias	81.0	49.4	43.4	去除相对位置编码
use absolute pos embedding	81.1	49.6	43.3	替换成绝对位置编码
single-scale training only	80.9	48.7	43.0	不使用 multi-scale 训练
replace LayerNorm → BatchNorm	80.7	47.8	42.0	用 BN 替换 LN
only 1 stage (no hierarchy)	78.1	42.6	39.1	所有 block 用相同分辨率

亮点

模块	对性能的提升贡献
Shifted Window (SW-MSA)	关键设计，提升 2%+
Patch Merging（金字塔）	提升多尺度建模能力
相对位置偏置	比绝对位置编码更有效
LayerNorm 更适配 Transformer	替换成 BN 会显著退化
