步骤 1: 实现一个有效的 HardFault 处理程序

步骤 2: 复现 HardFault 并使用调试器分析

步骤 3: 解读故障信息

步骤 4: 定位并修复源代码

HardFault 是 ARM Cortex-M 处理器中的一种异常。当处理器遇到无法处理的错误，或者配置为处理特定类型错误（如总线错误、内存管理错误、用法错误）的异常处理程序被禁用，或者在处理这些特定错误的过程中又发生了其他错误时，就会触发 HardFault。它是一个“兜底”的异常，表明系统遇到了严重问题。

调试 HardFault 需要耐心和系统的方法。关键在于：

实现一个能捕获足够信息的 HardFault_Handler。
利用调试器获取故障状态寄存器和异常堆栈帧的值。
仔细解读这些值，特别是 CFSR, HFSR, MMFAR, BFAR 以及堆栈中的 PC。
结合反汇编和源代码，定位到触发故障的具体指令和代码行。
分析常见原因（指针、越界、堆栈、对齐、MPU 等）并修复。

发生 HardFault 时，处理器会自动将一些关键的寄存器压入当前使用的堆栈（MSP 或 PSP），并跳转到 HardFault 处理程序。我们的首要任务就是编写一个有效的 HardFault 处理程序，从中提取有用的信息。

步骤 1: 实现一个有效的 HardFault 处理程序

默认的 HardFault_Handler 通常是一个无限循环 while(1);。我们需要替换它，使其能够捕获并报告故障信息。

在你的项目中（通常在 stm32xxxx_it.c 或类似文件中）找到 HardFault_Handler 函数，并用以下代码替换或修改：

// 定义一个结构体来存储从堆栈中提取的寄存器值
typedef struct {uint32_t r0;uint32_t r1;uint32_t r2;uint32_t r3;uint32_t r12;uint32_t lr; // Link Registeruint32_t pc; // Program Counteruint32_t psr;// Program Status Register
} HardFaultRegs_t;// 全局变量，用于在调试器中查看
volatile HardFaultRegs_t stacked_regs;
volatile uint32_t cfsr_val;
volatile uint32_t hfsr_val;
volatile uint32_t dfsr_val;
volatile uint32_t afsr_val;
volatile uint32_t mmfar_val;
volatile uint32_t bfar_val;
volatile uint32_t stacked_sp; // 保存堆栈指针本身的值// HardFault 处理函数
// 使用 __attribute__((naked)) 避免编译器生成额外的栈操作代码
void HardFault_Handler(void) __attribute__((naked));
void HardFault_Handler(void)
{// 获取当前使用的堆栈指针 (MSP 或 PSP)// TST LR, #4 测试 LR 的 bit 2 (EXC_RETURN 的 bit 2)// 如果 bit 2 为 1，表示异常返回时使用 PSP；否则使用 MSP__asm volatile (" TST LR, #4\n"          // Test bit 2 of LR: 0 = MSP, 1 = PSP" ITE EQ\n"             // If-Then-Else based on EQ flag (result of TST)" MRSEQ R0, MSP\n"      // EQ=1 (bit 2 is 0): Use MSP, move MSP to R0" MRSNE R0, PSP\n"      // NE=0 (bit 2 is 1): Use PSP, move PSP to R0" MOV %0, R0\n"         // Move the selected stack pointer to the C variable 'stacked_sp': "=r" (stacked_sp)    // Output operand: stacked_sp C variable:                      // Input operands: none: "r0"                 // Clobbered registers: R0 is used internally);// 从获取的堆栈指针处加载寄存器值到结构体// stacked_sp 现在指向 R0 的位置stacked_regs.r0 = *((volatile uint32_t*)(stacked_sp + 0));stacked_regs.r1 = *((volatile uint32_t*)(stacked_sp + 4));stacked_regs.r2 = *((volatile uint32_t*)(stacked_sp + 8));stacked_regs.r3 = *((volatile uint32_t*)(stacked_sp + 12));stacked_regs.r12= *((volatile uint32_t*)(stacked_sp + 16));stacked_regs.lr = *((volatile uint32_t*)(stacked_sp + 20));stacked_regs.pc = *((volatile uint32_t*)(stacked_sp + 24));stacked_regs.psr= *((volatile uint32_t*)(stacked_sp + 28));// 读取故障状态寄存器cfsr_val = (*((volatile uint32_t*)0xE000ED28));hfsr_val = (*((volatile uint32_t*)0xE000ED2C)); // 注意：HFSR 地址是 0xE000ED2Cdfsr_val = (*((volatile uint32_t*)0xE000ED30));afsr_val = (*((volatile uint32_t*)0xE000ED3C));// 检查 MMFAR 和 BFAR 是否有效并读取if (cfsr_val & (1 << 7)) { // MMARVALID bit in MMFSRmmfar_val = (*((volatile uint32_t*)0xE000ED34));} else {mmfar_val = 0xFFFFFFFF; // 无效}if (cfsr_val & (1 << 15)) { // BFARVALID bit in BFSRbfar_val = (*((volatile uint32_t*)0xE000ED38));} else {bfar_val = 0xFFFFFFFF; // 无效}// 在这里可以添加代码将这些变量的值通过串口、SWO 或其他方式打印出来// printf("HardFault!\n");// printf("SP = 0x%08X\n", stacked_sp);// printf("R0 = 0x%08X\n", stacked_regs.r0);// printf("R1 = 0x%08X\n", stacked_regs.r1);// ... (打印其他寄存器)// printf("PC = 0x%08X\n", stacked_regs.pc); // 出错指令的下一条地址// printf("LR = 0x%08X\n", stacked_regs.lr);// printf("PSR= 0x%08X\n", stacked_regs.psr);// printf("CFSR=0x%08X\n", cfsr_val);// printf("HFSR=0x%08X\n", hfsr_val);// printf("MMFAR=0x%08X\n", mmfar_val);// printf("BFAR=0x%08X\n", bfar_val);// 设置一个断点在这里，或者进入无限循环等待调试器连接__asm volatile("BKPT #0\n"); // Software breakpoint// 或者// while(1);
}

注意:

__attribute__((naked)) 告诉编译器不要生成函数入口和出口代码（如压栈、出栈），因为我们需要精确控制堆栈指针。
volatile 关键字确保编译器不会优化掉对这些变量的读写。
代码中包含了读取 MSP 或 PSP 的汇编指令。
你需要根据你的项目配置（如串口初始化）来添加打印信息的代码。
最后使用 BKPT #0 可以在 HardFault 发生时触发一个软件断点，让调试器停在 HardFault_Handler 中，方便查看变量值。

步骤 2: 复现 HardFault 并使用调试器分析

编译并下载 包含上述 HardFault_Handler 的代码到目标板。

连接调试器 (如 ST-Link, J-Link)。

运行代码 直到 HardFault 发生。如果设置了 BKPT #0，程序会自动停在断点处。如果没有设置断点，并且处理函数最后是 while(1);，则在 HardFault 发生后手动暂停程序，程序计数器应该停在 while(1); 循环内。

检查变量值: 在调试器的 Watch 窗口或 Memory 窗口中查看 stacked_regs, cfsr_val, hfsr_val, mmfar_val, bfar_val 等变量的值。

步骤 3: 解读故障信息

分析 CFSR:

MMFSR (位 [7:0]):
- IACCVIOL (位 0): 指令访问冲突 (如从 XN 区域取指)。
- DACCVIOL (位 1): 数据访问冲突 (如写入只读区)。
- MUNSTKERR (位 3): MemManage Fault 在异常返回时出栈错误。
- MSTKERR (位 4): MemManage Fault 在异常进入时压栈错误。
- MLSPERR (位 5): MemManage Fault 发生在浮点惰性状态保存期间。
- MMARVALID (位 7): MMFAR 中的地址有效。
BFSR (位 [15:8]):
- IBUSERR (位 8): 指令预取导致的总线错误。
- PRECISERR (位 9): 精确的数据总线错误。BFAR 有效。
- IMPRECISERR (位 10): 不精确的数据总线错误。BFAR 无效。通常由写缓冲区或缓存引起，错误点与报告点有延迟。
- UNSTKERR (位 11): BusFault 在异常返回时出栈错误。
- STKERR (位 12): BusFault 在异常进入时压栈错误。
- LSPERR (位 13): BusFault 发生在浮点惰性状态保存期间。
- BFARVALID (位 15): BFAR 中的地址有效。
UFSR (位):
- UNDEFINSTR (位 16): 执行了未定义指令。
- INVSTATE (位 17): 尝试进入无效状态（如执行 ARM 指令）。
- INVPC (位 18): 无效的 PC 加载（如尝试跳转到 LSB=0 的地址）。
- NOCP (位 19): 尝试执行协处理器指令。
- UNALIGNED (位 24): 发生了未对齐访问（需要 CCR.UNALIGN_TRP 位使能）。
- DIVBYZERO (位 25): 执行了除以零的操作（需要 CCR.DIV_0_TRP 位使能）。

分析 HFSR:

VECTTBL (位 1): 读取向量表时发生总线错误（通常发生在异常处理启动阶段）。
FORCED (位 30): 表明 HardFault 是由一个可配置的故障（MemManage, BusFault, UsageFault）升级而来的，因为其处理程序被禁用或在处理时发生新故障。此时应重点查看 CFSR。
DEBUGEVT (位 31): 表明 HardFault 是由调试事件引起的（例如，在 Halting 调试模式下）。

分析 MMFAR 和 BFAR:如果 MMARVALID 或 BFARVALID 置位，这两个寄存器会告诉你导致内存或总线错误的确切地址。检查这个地址是否在你预期的内存范围内，是否需要特殊访问权限（如 MPU 设置），或者是否指向了一个无效的外设地址。

分析堆栈帧中的 PC 和 LR:

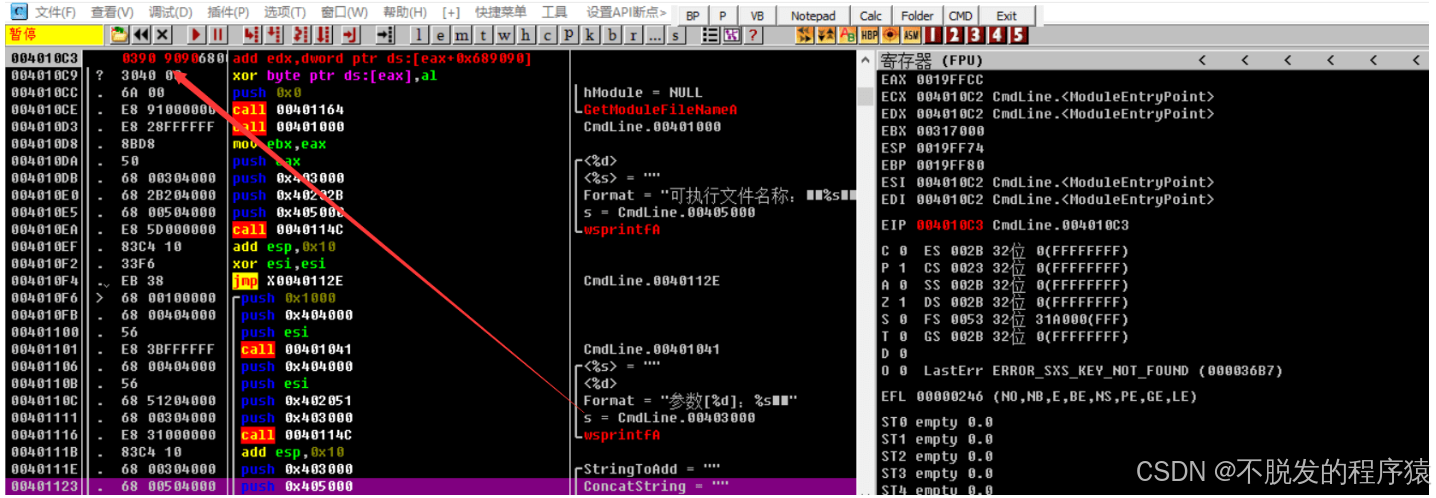

stacked_regs.pc: 这是导致故障的指令的下一条指令的地址。在调试器的反汇编 (Disassembly) 窗口中跳转到 PC - 2 或 PC - 4（取决于故障指令是 16 位还是 32 位 Thumb 指令）附近，查看是哪条汇编指令触发了错误。
stacked_regs.lr: 链路寄存器。如果是一般函数调用导致的 HardFault，LR 包含返回地址。如果 HardFault 发生在中断/异常处理程序内部，LR 会包含一个特殊的 EXC_RETURN 值（例如 0xFFFFFFF9, 0xFFFFFFFD 等），指示处理器状态和返回后使用的堆栈。这可以帮助判断 HardFault 是否发生在中断上下文中。

步骤 4: 定位并修复源代码

根据反汇编窗口中定位到的指令地址，结合 .map 文件或调试器的符号信息，找到对应的 C 源代码行。

分析原因:

空指针/野指针: 检查 MMFAR 或 BFAR 指向的地址，或者出错指令访问的指针变量是否为 NULL 或指向了无效/已释放的内存区域。
数组越界: 检查数组索引是否超出了边界，导致访问了非法内存。
堆栈溢出: 如果 stacked_sp 的值非常接近或超出了定义的堆栈区域的边界，或者 PC 指向了堆栈区域，则很可能是堆栈溢出。检查函数调用深度、局部变量大小、中断嵌套。可以尝试增大堆栈空间 (startup_stm32xxxx.s 文件中定义)。
未对齐访问: 检查代码中是否有对 uint16_t, uint32_t 等多字节类型的指针进行强制类型转换和解引用，而该指针的地址不是 2 或 4 的倍数。例如：uint32_t* p = (uint32_t*)0x20000001; val = *p;。可以修改数据结构或使用 memcpy 来避免。
除零错误: 检查代码中是否存在除数为零的情况。
MPU 配置错误: 如果使用了 MPU，检查 MPU 区域的配置是否正确，是否允许了必要的读/写/执行权限。
访问无效外设地址: 检查 BFAR 是否指向了一个未启用时钟或不存在的外设寄存器地址。
中断/RTOS 问题: 如果 HardFault 发生在中断处理或 RTOS 任务切换期间，问题可能更复杂，可能涉及中断优先级配置错误、临界区保护不足、任务堆栈太小等。检查 LR 的 EXC_RETURN 值有助于判断上下文。
