【高并发内存池】从零到一的项目之高并发内存池整体框架设计及thread cache设计

news 来源：原创 2025/4/23 13:23:27

个人主页 ： zxctscl
专栏 【C++】、 【C语言】、 【Linux】、 【数据结构】、 【算法】
如有转载请先通知

文章目录

  • 前言
  • 1. 高并发内存池整体框架设计
  • 2. 高并发内存池--thread cache
    • 2.1 定长内存池的问题
    • 2.2 整体框架
    • 2.3 自由链表
    • 2.4 thread cache哈希桶的对齐规则
    • 2.5 ThreadCache类的设计
      • 2.5.1 Allocate
      • 2.5.2 Deallocate
    • 2.6 无锁访问
    • 2.7 测试TLS
  • 3. 附代码
    • 3.1 Common.h
    • 3.2 ObjectPool.h
    • 3.3 ThreadCache.h
    • 3.4 ConcurrentAlloc.h
    • 3.5 ThreadCache.cpp
    • 3.6 test.cpp

前言

接上回的项目 【高并发内存池】从零到一的项目:项目介绍、内存池及定长内存池的设计继续分享项目创做过程及代码。

1. 高并发内存池整体框架设计

现代很多的开发环境都是多核多线程，在申请内存的场景下，必然存在激烈的锁竞争问题。malloc本身其实已经很优秀，那么我们项目的原型tcmalloc就是在多线程高并发的场景下更胜一筹，所以这次我们实现的内存池需要考虑以下几方面的问题。

  1. 性能问题。
  2. 多线程环境下，锁竞争问题。
  3. 内存碎片问题。

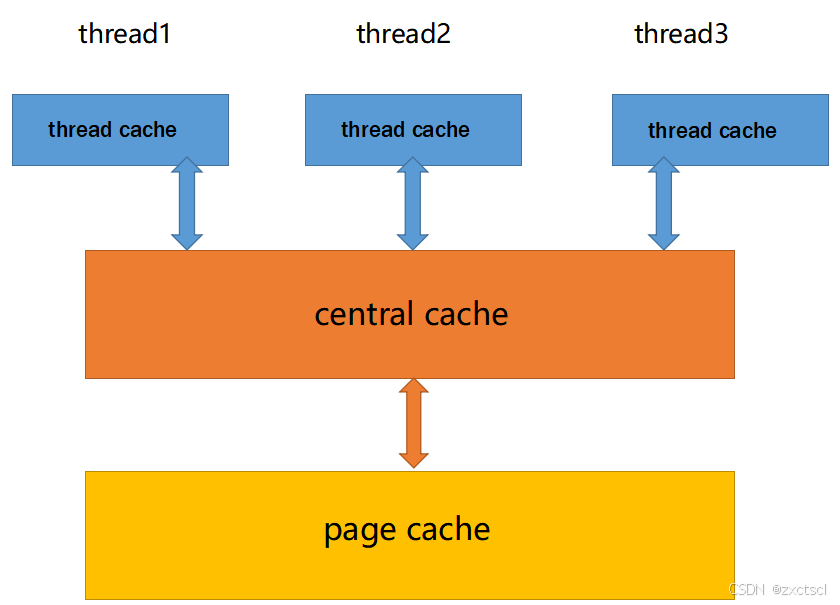

concurrent memory pool主要由以下3个部分构成：

  1. thread cache：线程缓存是每个线程独有的，用于小于256KB的内存的分配，线程从这里申请内存不需要加锁，每个线程独享一个cache，这也就是这个并发线程池高效的地方。
    解决了大部分情况下线程锁竞争的情况。

  2. central cache：中心缓存是所有线程所共享，thread cache是按需从central cache中获取的对象。central cache合适的时机回收thread cache中的对象，避免一个线程占用了太多的内存，而其他线程的内存吃紧，达到内存分配在多个线程中更均衡的按需调度的目的。central cache是存在竞争的，所以从这里取内存对象是需要加锁，首先这里用的是桶锁，其次只有thread cache的没有内存对象时才会找central cache，所以这里竞争不会很激烈。
    居中调度

  3. page cache：页缓存是在central cache缓存上面的一层缓存，存储的内存是以页为单位存储及分配的，central cache没有内存对象时，从page cache分配出一定数量的page，并切割成定长大小的小块内存，分配给central cache。当一个span的几个跨度页的对象都回收以后，page cache会回收central cache满足条件的span对象，并且合并相邻的页，组成更大的页，缓解内存碎片的问题。

在这里插入图片描述

2. 高并发内存池–thread cache

2.1 定长内存池的问题

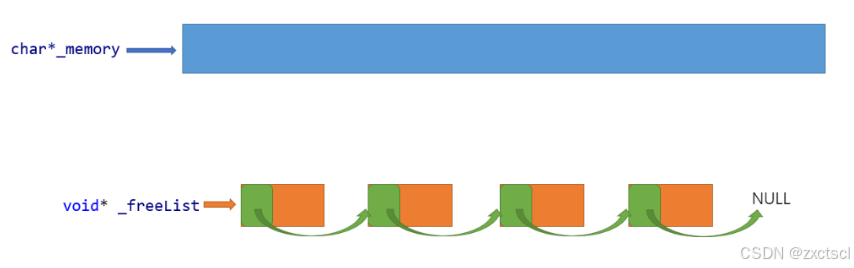

在上一次的分享中，做了一个定长内存池，有一个自由链表，它用来管理好切好的小块内存。需要内存的时候首先在自由链表中找，然后头删，释放的内存就头插到自由链表里。
但这里解决的是定长内存池，指定解决某一个大小。
在这里插入图片描述
要想解决各种需求下的内存分配，可能是8byte、10byte、16byte等等，这是就考虑利用多个自由链表来实现。
但是如果每一个字节数都挂一个自由链表，就像1字节、2字节这样就麻烦了。此时就用一些平衡的牺牲。

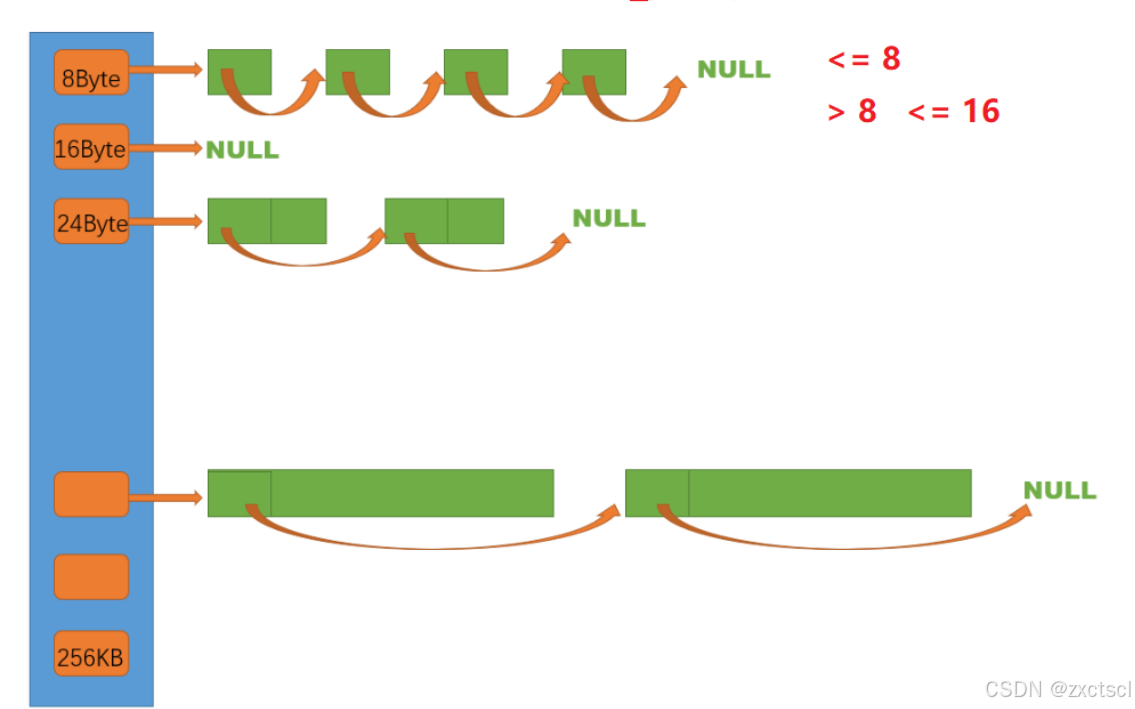

如果需求小于等于8字节的就在8字节这里切，要8-16字节的就在16字节那里切。
在这里插入图片描述

如果此时需要5字节，却分配了8字节；需要6字节，却分配了2字节，那么就会导致碎片化的内存用不上，这里的碎片被称为内碎片。会选择一些值去对齐，后面会提到。

在这里插入图片描述
对齐就会产生一些碎片化的内存用不上，利用不上的这些内存就是内碎片。

而外碎片，是一块连续的空间被切成了很多块分出去，只有部分还回来了，它们不连续，导致有足够的空间，却申请不了大块的空间。

2.2 整体框架

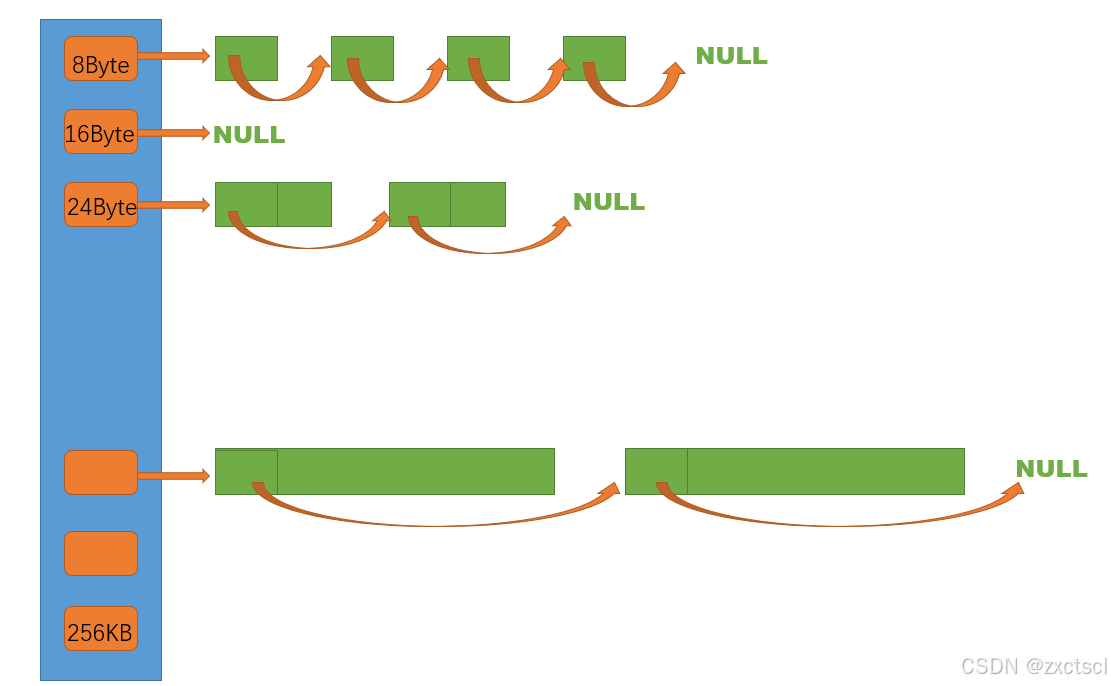

thread cache是哈希桶结构，每个桶是一个按桶位置映射大小的内存块对象的自由链表。每个线程都会有一个thread cache对象，这样每个线程在这里获取对象和释放对象时是无锁的。
在这里插入图片描述
申请内存：

  1. 当内存申请size<=256KB，先获取到线程本地存储的thread cache对象，计算size映射的哈希桶自由链表下标i。
  2. 如果自由链表_freeLists[i]中有对象，则直接Pop一个内存对象返回。
  3. 如果_freeLists[i]中没有对象时，则批量从central cache中获取一定数量的对象，插入到自由链表并返回一个对象。

释放内存：

  1. 当释放内存小于256k时将内存释放回thread cache，计算size映射自由链表桶位置i，将对象Push到_freeLists[i]。
  2. 当链表的长度过长，则回收一部分内存对象到central cache。

2.3 自由链表

用void* Allocate(size_t size);来存不同定长哈希桶自由链表大小。

每个桶下面都挂自由链表，为了方便控制，用一个类去封装一下， 这个类FreeList管理切分好的小对象的自由链表。
这个类里面成员变量只有一个指针用来指向链表，提供简单的头删、头插接口。

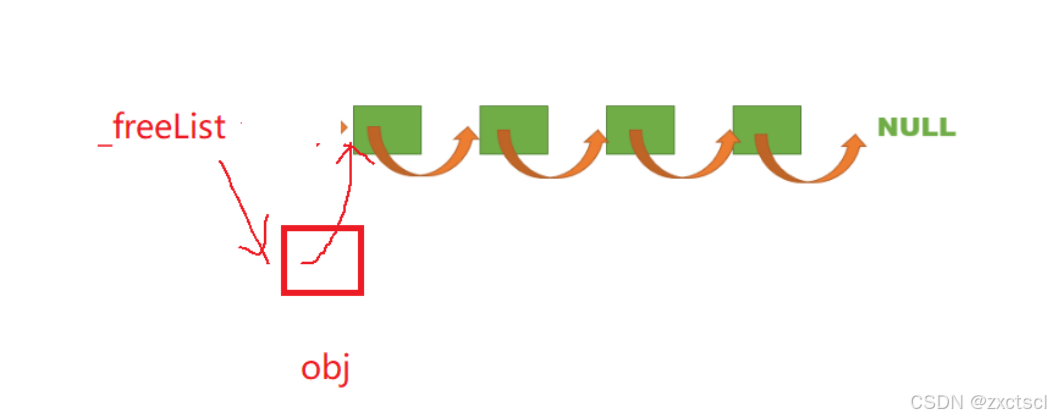

头插：
在这里插入图片描述

  void Push(void* obj){assert(obj);*(void**)obj = _freeList;_freeList = obj;}

再提供一个公共函数NextObj()，给一个对象去取这个对象头上的4个字节或者8个字节。

static void*& NextObj(void* obj)
{return *(void**)obj;
}

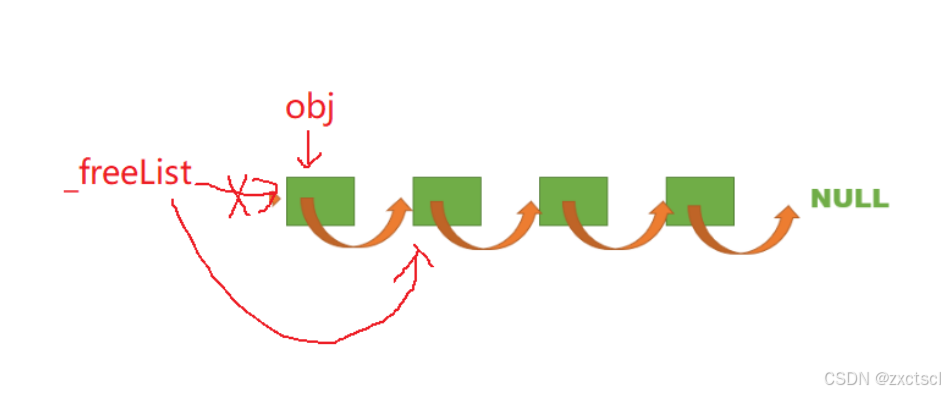

头删：
取它头上的4个或者8个字节指向下一个
在这里插入图片描述

	void* Pop(){assert(_freeList);// 头删void* obj = _freeList;_freeList = NextObj(obj);return obj;}

static void*& NextObj(void* obj)
{return *(void**)obj;
}class FreeList
{
public:void Push(void* obj){assert(obj);// 头插//*(void**)obj = _freeList;NextObj(obj) = _freeList;_freeList = obj;}void* Pop(){assert(_freeList);// 头删void* obj = _freeList;_freeList = NextObj(obj);return obj;}bool Empty(){return _freeList == nullptr;}
private:void* _freeList = nullptr;
};

2.4 thread cache哈希桶的对齐规则

给一个定长内存池，该切多大一个内存块分配呢？
就得制定一定的规则。

用静态成员变量来记录最大的内存大小。

static const size_t MAX_BYTES = 256 * 1024;

此时在thread cache设计中，它哈希桶的size不能大于MAX_BYTES。

assert(size <= MAX_BYTES);

那么映射对应对象的桶怎么选择？这里就有一个对齐规则，计算一个申请这个空间大小的内存，该对应哪一个哈希桶。

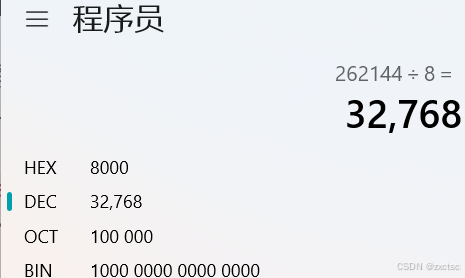

此时用一个类SizeClass专门来管理这个映射规则：如果所有的都以8字节来对齐，1-8映射8,9-16对应第二个桶，17-24对应第三个桶一直这样分配，此时256*1024=262144都以8字节平分，就除8，就得建32768个自由链表个桶，就很多。
在这里插入图片描述
此时就给了一个简化的规则：

整体控制在最多10%左右的内碎片浪费：

  [1,128]	                8byte对齐	    freelist[0,16)[128+1,1024]			 	16byte对齐	    freelist[16,72)[1024+1,8*1024]			128byte对齐	    freelist[72,128)[8*1024+1,64*1024]		1024byte对齐     freelist[128,184)[64*1024+1,256*1024]		8*1024byte对齐   freelist[184,208)

框架就是：

	size_t RoundUp(size_t size){if (size <= 128){}else if (size <= 1024){}else if (size <= 8 * 1024){}else if (size <= 64 * 1024){}else if (size <= 256 * 1024){}else{assert(false);return -1;}}

怎么去算对齐呢？
此时给一个子函数size_t _RoundUp()，用来算对齐数。
如果size模8等于0就不需要处理，对齐的就是8的倍数；如果不等于0就得用（size/8+1)*8，这时候得出来的就是8的倍数。
通用就是这样：

	size_t _RoundUp(size_t size, size_t alignNum){size_t alignSize;if (size % alignNum != 0){alignSize = (size / alignNum + 1)*alignNum;}else{alignSize = size;}return alignSize;

专业给出的是，用8字节来计算一下，8+8-1=15，再7去翻，7二进制就是000111，~7就是111000，再用15&~7，此时低三位无论是什么都与000,15就是001111，001111&111000就是001000，就是8

	static inline size_t _RoundUp(size_t bytes, size_t alignNum){return ((bytes + alignNum - 1) & ~(alignNum - 1));}

此时对齐规则完整就是：

	static inline size_t _RoundUp(size_t bytes, size_t alignNum){return ((bytes + alignNum - 1) & ~(alignNum - 1));}static inline size_t RoundUp(size_t size){if (size <= 128){return _RoundUp(size, 8);}else if (size <= 1024){return _RoundUp(size, 16);}else if (size <= 8 * 1024){return _RoundUp(size, 128);}else if (size <= 64 * 1024){return _RoundUp(size, 1024);}else if (size <= 256 * 1024){return _RoundUp(size, 8 * 1024);}else{assert(false);return -1;}}

计算映射的哪一个自由链表桶，求他对应的下标：

size_t _Index(size_t bytes, size_t alignNum){if (bytes % alignNum == 0){return bytes / alignNum - 1;}else{return bytes / alignNum;}}

专业的计算映射的哪一个自由链表桶，如果是1-8之间，那么就整体加上一个8-1=7，此时就变到8-15，然后再右移3位，相当于除8，最后再减1就算出它下标。

	static inline size_t _Index(size_t bytes, size_t align_shift){return ((bytes + (1 << align_shift) - 1) >> align_shift) - 1;}// 计算映射的哪一个自由链表桶static inline size_t Index(size_t bytes){assert(bytes <= MAX_BYTES);// 每个区间有多少个链static int group_array[4] = { 16, 56, 56, 56 };if (bytes <= 128) {return _Index(bytes, 3);}else if (bytes <= 1024) {return _Index(bytes - 128, 4) + group_array[0];}else if (bytes <= 8 * 1024) {return _Index(bytes - 1024, 7) + group_array[1] + group_array[0];}else if (bytes <= 64 * 1024) {return _Index(bytes - 8 * 1024, 10) + group_array[2] + group_array[1] + group_array[0];}else if (bytes <= 256 * 1024) {return _Index(bytes - 64 * 1024, 13) + group_array[3] + group_array[2] + group_array[1] + group_array[0];}else {assert(false);}return -1;}

2.5 ThreadCache类的设计

ThreadCache类的成员变量是一个存储208个自由链表的数组，成员函数包括申请内存对象，释放内存对象和从中心缓存获取对象。

总的哈希桶就有208个，用一个静态const成员来记录：

static const size_t NFREELIST = 208;

class ThreadCache
{
public:// 申请和释放内存对象void* Allocate(size_t size);void Deallocate(void* ptr, size_t size);// 从中心缓存获取对象void* FetchFromCentralCache(size_t index, size_t size);
private:FreeList _freeLists[NFREELIST];
};

2.5.1 Allocate

有了对齐规则之后，申请内存大小就比较容易。

此时空间，每一个ThreadCache都有一个哈希映射的自由链表，如果这个链表不为空，就弄一个出去。

如果这个自由链表下面对应的没有空的，就找下一层中心缓存去获取对象，获取alignSize大小对象。

void* ThreadCache::Allocate(size_t size)
{assert(size <= MAX_BYTES);size_t alignSize = SizeClass::RoundUp(size);size_t index = SizeClass::Index(size);if (!_freeLists[index].Empty()){return _freeLists[index].Pop();}else{return FetchFromCentralCache(index, alignSize);}
}

2.5.2 Deallocate

释放内存对象，释放后的内存对象，找对映射的自由链表桶，将对象插入进入。

void ThreadCache::Deallocate(void* ptr, size_t size)
{assert(ptr);assert(size <= MAX_BYTES);// 找对映射的自由链表桶，对象插入进入size_t index = SizeClass::Index(size);_freeLists[index].Push(ptr);
}

2.6 无锁访问

TLS–thread local storage：
linux gcc下 tls

// TLS thread local storage
static _declspec(thread) ThreadCache* pTLSThreadCache = nullptr;

通过静态的TLS 每个线程无锁的获取自己的专属的ThreadCache对象

如果pTLSThreadCache 为空，申请一个ThreadCache，获取这个对象内存

std::this_thread::get_id()可以获取pTLSThreadCache线程号

static void* ConcurrentAlloc(size_t size)
{// 通过TLS 每个线程无锁的获取自己的专属的ThreadCache对象if (pTLSThreadCache == nullptr){pTLSThreadCache = new ThreadCache;}cout << std::this_thread::get_id() << ":" << pTLSThreadCache << endl;return pTLSThreadCache->Allocate(size);
}

释放ThreadCache，断言一下是否为空，不为空就调用Deallocate()，而Deallocate()要有释放内存大小

static void ConcurrentFree(void* ptr, size_t size)
{assert(pTLSThreadCache);pTLSThreadCache->Deallocate(ptr, size);
}

2.7 测试TLS

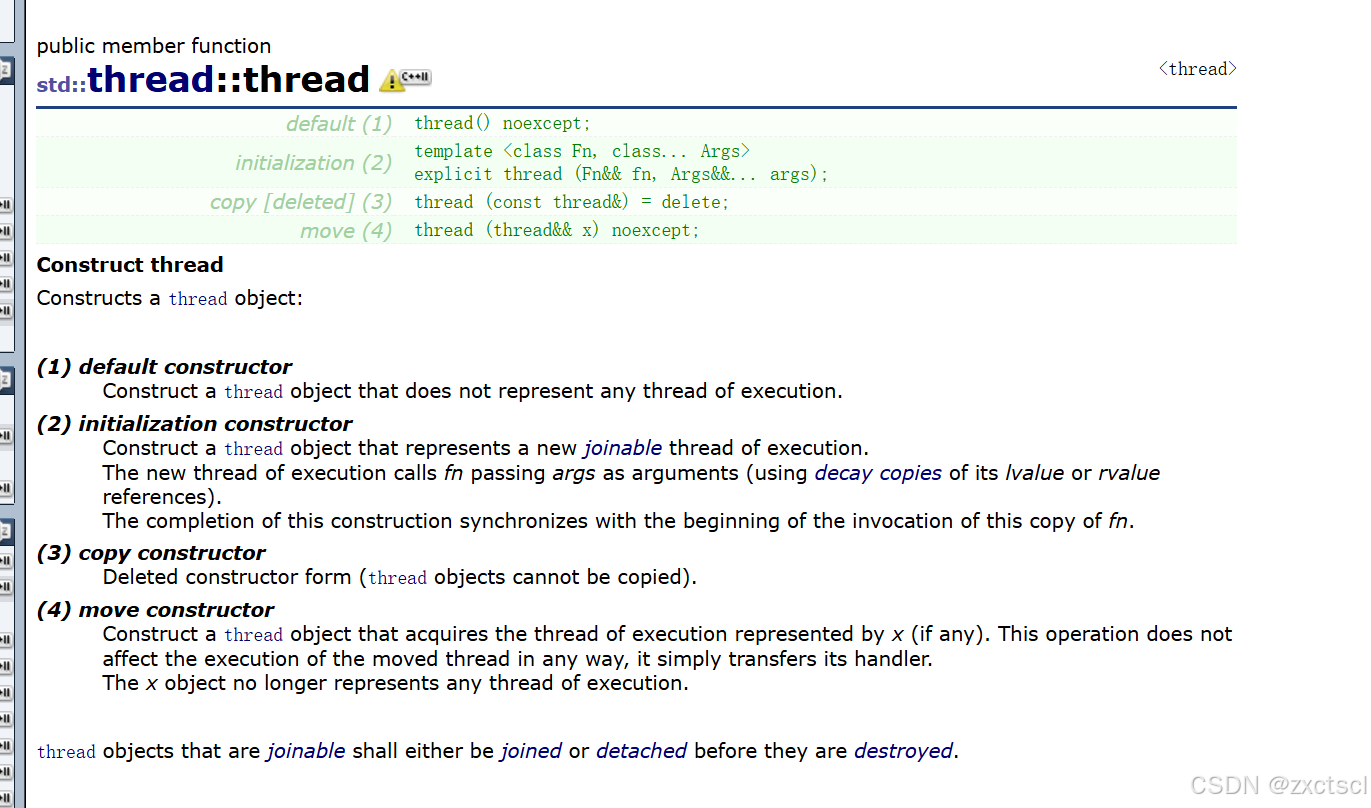

用C++11里面提供的线程相关的，在构造的时候给运行对象和可变参数。
在这里插入图片描述

创建多线程场景，申请字节

void Alloc1()
{for (size_t i = 0; i < 5; ++i){void* ptr = ConcurrentAlloc(6);}
}void Alloc2()
{for (size_t i = 0; i < 5; ++i){void* ptr = ConcurrentAlloc(7);}
}void TLSTest()
{std::thread t1(Alloc1);//创建一个线程t1.join();std::thread t2(Alloc2);t2.join();
}int main()
{TLSTest();return 0;
}

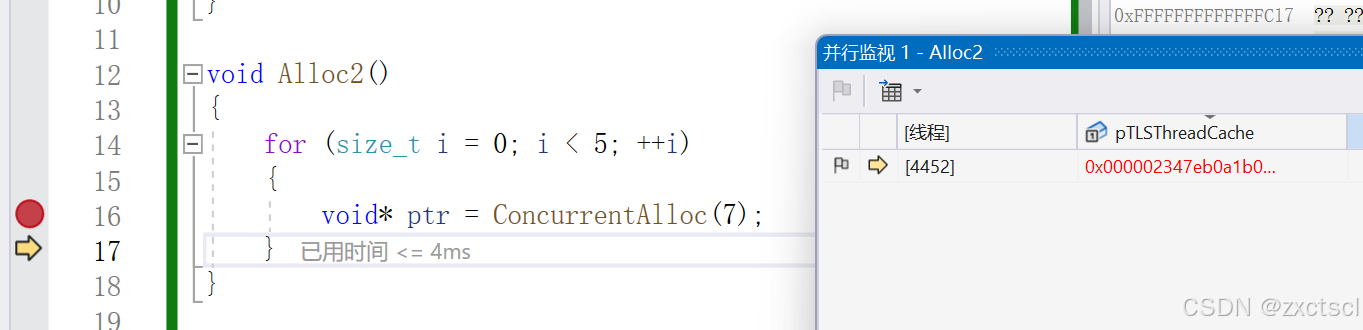

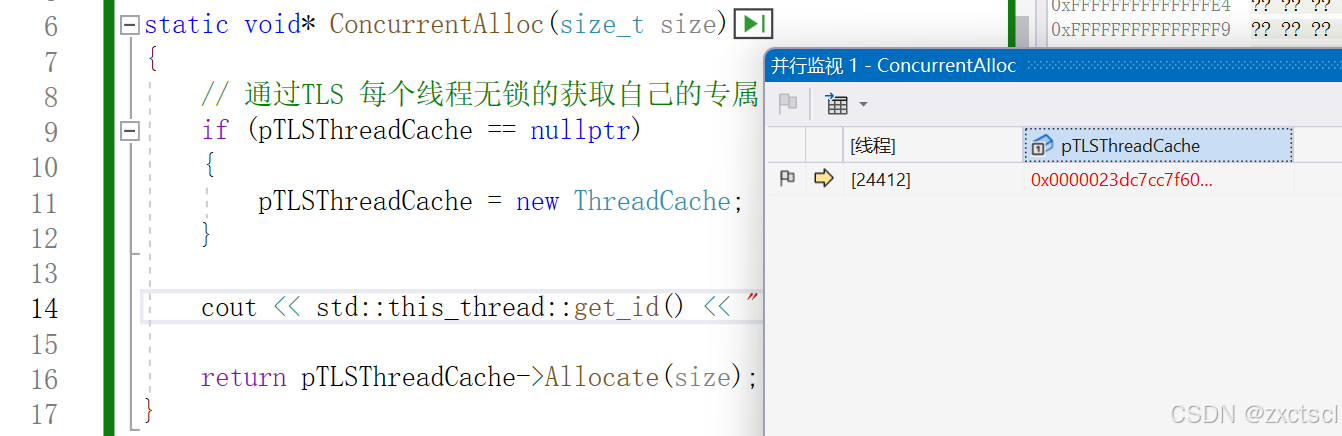

并行监视：
在这里插入图片描述
在这里插入图片描述

在这里插入图片描述

3. 附代码

3.1 Common.h

#pragma once#include <iostream>
#include <vector>
#include <thread>
#include <time.h>
#include <assert.h>
using std::cout;
using std::endl;static const size_t MAX_BYTES = 256 * 1024;
static const size_t NFREELIST = 208;static void*& NextObj(void* obj)
{return *(void**)obj;
}// 管理切分好的小对象的自由链表
class FreeList
{
public:void Push(void* obj){assert(obj);// 头插//*(void**)obj = _freeList;NextObj(obj) = _freeList;_freeList = obj;}void* Pop(){assert(_freeList);// 头删void* obj = _freeList;_freeList = NextObj(obj);return obj;}bool Empty(){return _freeList == nullptr;}
private:void* _freeList = nullptr;
};// 计算对象大小的对齐映射规则
class SizeClass
{
public:// 整体控制在最多10%左右的内碎片浪费// [1,128]					8byte对齐	    freelist[0,16)// [128+1,1024]				16byte对齐	    freelist[16,72)// [1024+1,8*1024]			128byte对齐	    freelist[72,128)// [8*1024+1,64*1024]		1024byte对齐     freelist[128,184)// [64*1024+1,256*1024]		8*1024byte对齐   freelist[184,208)/*size_t _RoundUp(size_t size, size_t alignNum){size_t alignSize;if (size % alignNum != 0){alignSize = (size / alignNum + 1)*alignNum;}else{alignSize = size;}return alignSize;}*/// 1-8 static inline size_t _RoundUp(size_t bytes, size_t alignNum){return ((bytes + alignNum - 1) & ~(alignNum - 1));}static inline size_t RoundUp(size_t size){if (size <= 128){return _RoundUp(size, 8);}else if (size <= 1024){return _RoundUp(size, 16);}else if (size <= 8 * 1024){return _RoundUp(size, 128);}else if (size <= 64 * 1024){return _RoundUp(size, 1024);}else if (size <= 256 * 1024){return _RoundUp(size, 8 * 1024);}else{assert(false);return -1;}}/*size_t _Index(size_t bytes, size_t alignNum){if (bytes % alignNum == 0){return bytes / alignNum - 1;}else{return bytes / alignNum;}}*/// 1 + 7  8// 2      9// ...// 8      15// 9 + 7 16// 10// ...// 16    23static inline size_t _Index(size_t bytes, size_t align_shift){return ((bytes + (1 << align_shift) - 1) >> align_shift) - 1;}// 计算映射的哪一个自由链表桶static inline size_t Index(size_t bytes){assert(bytes <= MAX_BYTES);// 每个区间有多少个链static int group_array[4] = { 16, 56, 56, 56 };if (bytes <= 128) {return _Index(bytes, 3);}else if (bytes <= 1024) {return _Index(bytes - 128, 4) + group_array[0];}else if (bytes <= 8 * 1024) {return _Index(bytes - 1024, 7) + group_array[1] + group_array[0];}else if (bytes <= 64 * 1024) {return _Index(bytes - 8 * 1024, 10) + group_array[2] + group_array[1] + group_array[0];}else if (bytes <= 256 * 1024) {return _Index(bytes - 64 * 1024, 13) + group_array[3] + group_array[2] + group_array[1] + group_array[0];}else {assert(false);}return -1;}};

3.2 ObjectPool.h

#include "Common.h"#ifdef _WIN32
#include<windows.h>
#else
//
#endif// 定长内存池
//template<size_t N>
//class ObjectPool
//{};// 直接去堆上按页申请空间
inline static void* SystemAlloc(size_t kpage)
{
#ifdef _WIN32void* ptr = VirtualAlloc(0, kpage << 13, MEM_COMMIT | MEM_RESERVE, PAGE_READWRITE);
#else// linux下brk mmap等
#endifif (ptr == nullptr)throw std::bad_alloc();return ptr;
}template<class T>
class ObjectPool
{
public:T* New(){T* obj = nullptr;// 优先把还回来内存块对象，再次重复利用if (_freeList){void* next = *((void**)_freeList);obj = (T*)_freeList;_freeList = next;}else{// 剩余内存不够一个对象大小时，则重新开大块空间if (_remainBytes < sizeof(T)){_remainBytes = 128 * 1024;//_memory = (char*)malloc(_remainBytes);_memory = (char*)SystemAlloc(_remainBytes >> 13);if (_memory == nullptr){throw std::bad_alloc();}}obj = (T*)_memory;size_t objSize = sizeof(T) < sizeof(void*) ? sizeof(void*) : sizeof(T);_memory += objSize;_remainBytes -= objSize;}// 定位new，显示调用T的构造函数初始化new(obj)T;return obj;}void Delete(T* obj){// 显示调用析构函数清理对象obj->~T();// 头插*(void**)obj = _freeList;_freeList = obj;}private:char* _memory = nullptr; // 指向大块内存的指针size_t _remainBytes = 0; // 大块内存在切分过程中剩余字节数void* _freeList = nullptr; // 还回来过程中链接的自由链表的头指针
};struct TreeNode
{int _val;TreeNode* _left;TreeNode* _right;TreeNode():_val(0), _left(nullptr), _right(nullptr){}
};void TestObjectPool()
{// 申请释放的轮次const size_t Rounds = 5;// 每轮申请释放多少次const size_t N = 100000;std::vector<TreeNode*> v1;v1.reserve(N);size_t begin1 = clock();for (size_t j = 0; j < Rounds; ++j){for (int i = 0; i < N; ++i){v1.push_back(new TreeNode);}for (int i = 0; i < N; ++i){delete v1[i];}v1.clear();}size_t end1 = clock();std::vector<TreeNode*> v2;v2.reserve(N);ObjectPool<TreeNode> TNPool;size_t begin2 = clock();for (size_t j = 0; j < Rounds; ++j){for (int i = 0; i < N; ++i){v2.push_back(TNPool.New());}for (int i = 0; i < N; ++i){TNPool.Delete(v2[i]);}v2.clear();}size_t end2 = clock();cout << "new cost time:" << end1 - begin1 << endl;cout << "object pool cost time:" << end2 - begin2 << endl;
}

3.3 ThreadCache.h

#pragma once#include "Common.h"class ThreadCache
{
public:// 申请和释放内存对象void* Allocate(size_t size);void Deallocate(void* ptr, size_t size);// 从中心缓存获取对象void* FetchFromCentralCache(size_t index, size_t size);
private:FreeList _freeLists[NFREELIST];
};// TLS thread local storage
static _declspec(thread) ThreadCache* pTLSThreadCache = nullptr;

3.4 ConcurrentAlloc.h

#pragma once#include "Common.h"
#include "ThreadCache.h"static void* ConcurrentAlloc(size_t size)
{// 通过TLS 每个线程无锁的获取自己的专属的ThreadCache对象if (pTLSThreadCache == nullptr){pTLSThreadCache = new ThreadCache;}cout << std::this_thread::get_id() << ":" << pTLSThreadCache << endl;return pTLSThreadCache->Allocate(size);
}static void ConcurrentFree(void* ptr, size_t size)
{assert(pTLSThreadCache);pTLSThreadCache->Deallocate(ptr, size);
}

3.5 ThreadCache.cpp

#include "ThreadCache.h"void* ThreadCache::FetchFromCentralCache(size_t index, size_t size)
{// ...return nullptr;
}void* ThreadCache::Allocate(size_t size)
{assert(size <= MAX_BYTES);size_t alignSize = SizeClass::RoundUp(size);size_t index = SizeClass::Index(size);if (!_freeLists[index].Empty()){return _freeLists[index].Pop();}else{return FetchFromCentralCache(index, alignSize);}
}void ThreadCache::Deallocate(void* ptr, size_t size)
{assert(ptr);assert(size <= MAX_BYTES);// 找对映射的自由链表桶，对象插入进入size_t index = SizeClass::Index(size);_freeLists[index].Push(ptr);
}

3.6 test.cpp

#include "ObjectPool.h"
#include "ConcurrentAlloc.h"void Alloc1()
{for (size_t i = 0; i < 5; ++i){void* ptr = ConcurrentAlloc(6);}
}void Alloc2()
{for (size_t i = 0; i < 5; ++i){void* ptr = ConcurrentAlloc(7);}
}void TLSTest()
{std::thread t1(Alloc1);t1.join();std::thread t2(Alloc2);t2.join();
}int main()
{//TestObjectPool();TLSTest();return 0;
}

有问题请指出，大家一起进步！！！
