“又见112G” | Samtec和Keysight展示新型112 Gbps PAM4连接性
【摘要前言】
Samtec 和Keysight 在DesignCon 2024上联手展示了测试Samtec高性能NovaRay连接器系统的多域模板。
【Demo视频】
知乎视频0 播放 · 0 赞同视频编辑
点击视频了解Demo详情~
【Demo详解】

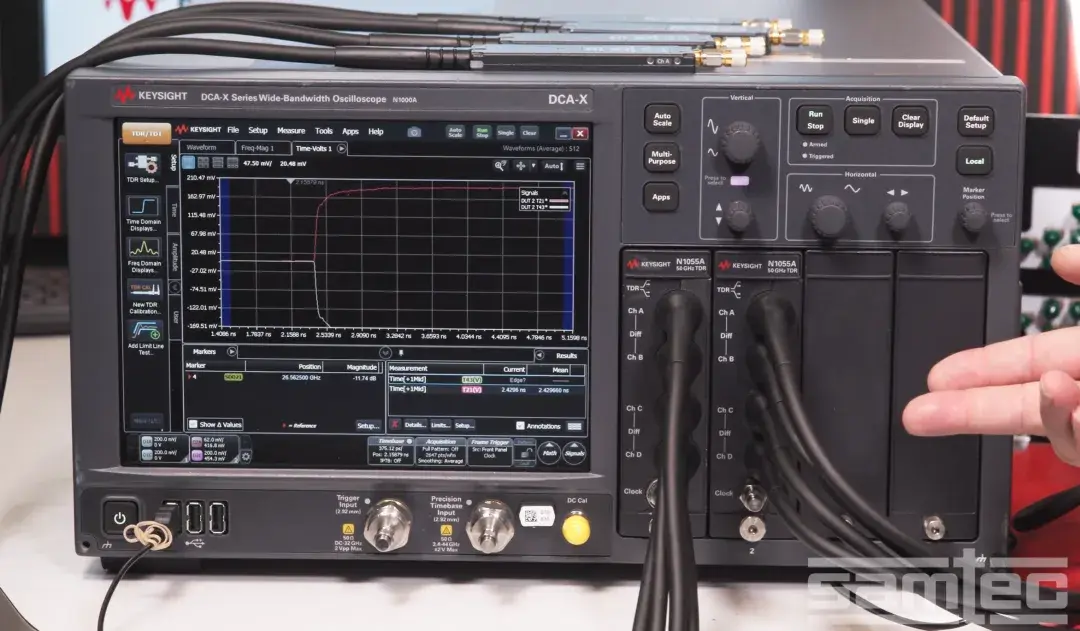

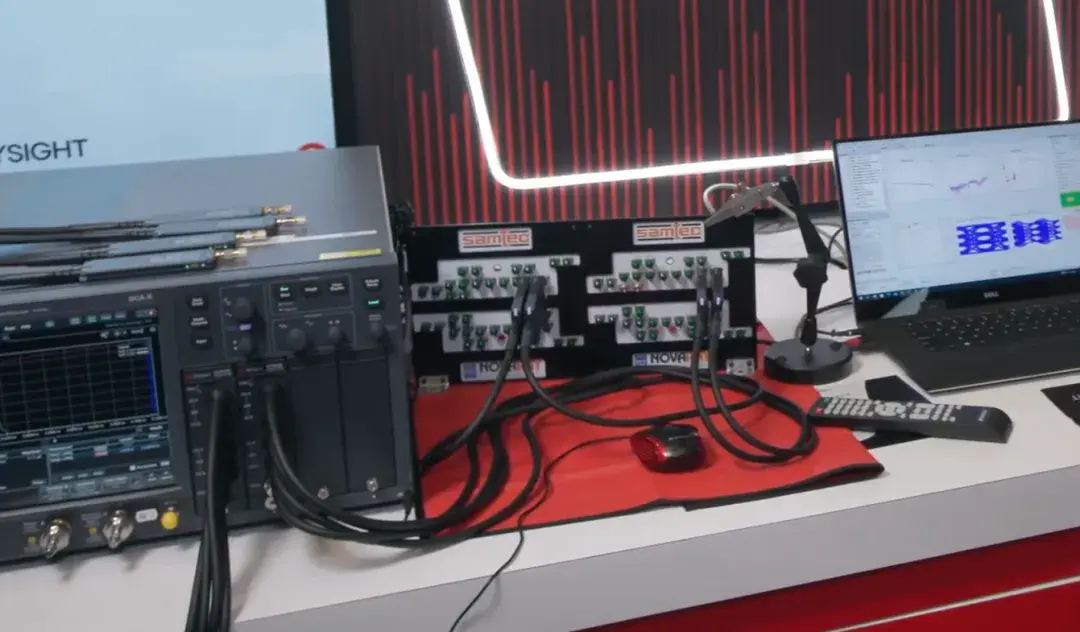

这个现场信号完整性产品演示采用了两种不同类型的测试仪器。首先，我们看到 Keysight 四端口53 GHz VNA（Keysight P5028B）以112 Gbps PAM4的速度测试Samtec NovaRay®夹层连接器系统（NVAM、NVAF 产品）。我们还看到一台时域反射仪（Keysight DCA-Z，N1000A）以六皮秒的上升时间测试Samtec NovaRay Flyover® 电缆系统（NVAC 系列）。
使用时域反射仪 (TDR) 进行测试时，我们可以精确检查Samtec Flyover Cable系统，观察最小特征的阻抗不连续性。我们使用物理层测试系统 (PLTS) 软件进行时域和频域分析，包括插入损耗、回波损耗、阻抗和skew等。
在演示中，我们看到一个包含时域、频域和眼图的多域模板，所有这些都是通过S参数和时域信息生成和分析的。在运行PLTS时，除了执行多域分析外，您现在还可以使用 Keysight的新软件选项检查材料特性。
测试系统还显示了NovaRay® SI 评估板上PCB堆叠的dK和dF。此外，该系统还能告诉我们表面粗糙度，这在研究采用NovaRay®的高速参考设计所需的PCB材料时至关重要。确保测量与建模之间相关性的一种方法是利用物理层测试系统进行材料表征。
Samtec NovaRay®电缆组件结合了极高的密度和性能，在比传统阵列少40%的空间内支持每通道112 Gbps PAM4。其应用包括数据通信、人工智能/移动计算、高性能计算、计算机和半导体、医疗、测试和测量以及移动网络。它们可实现高达40 GHz的超低串扰（<30 dB，FEXT 和 NEXT）。NovaRay®电缆组件可在-40 至 +125 C温度范围内工作，支持PCIe®6.0/CXL® 3.1。

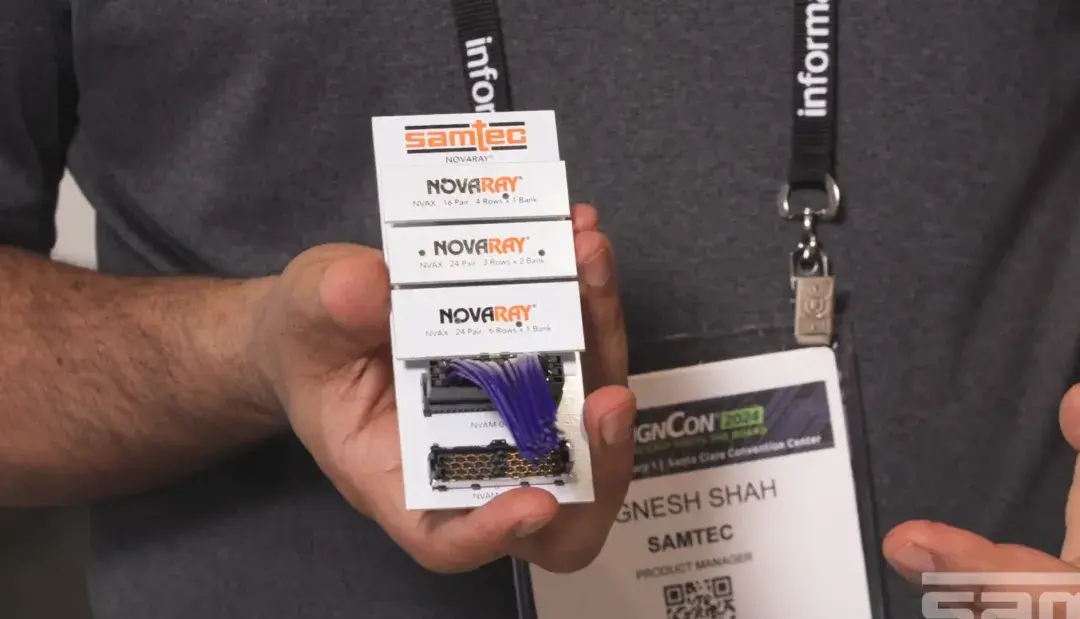

Samtec NovaRay®连接器的创新设计将极高的密度和极高的性能结合在一起，随着系统尺寸的缩小和速度的提高，这一点至关重要。全屏蔽差分对设计和两个可靠的接触点使其具有业界领先的 4.0 Tbps 总数据传输速率。
