ABAQUS多晶体材料断裂模型

多晶体材料的断裂研究有助于深入了解材料在微观尺度下的力学行为，包括裂纹如何形成、扩展以及停止，这对于发展和完善固体力学和断裂力学理论至关重要。本案例介绍在ABAQUS内基于Voronoi建立多晶体材料晶粒及晶界模型，并进行多晶材料的断裂模拟。

多晶材料晶粒及晶界模型采用CAD Voronoi V3多图层版生成，插件可将不同组分的晶粒在CAD内进行分图层绘制，可控制晶粒占比参数，以精确建立多晶体模型。

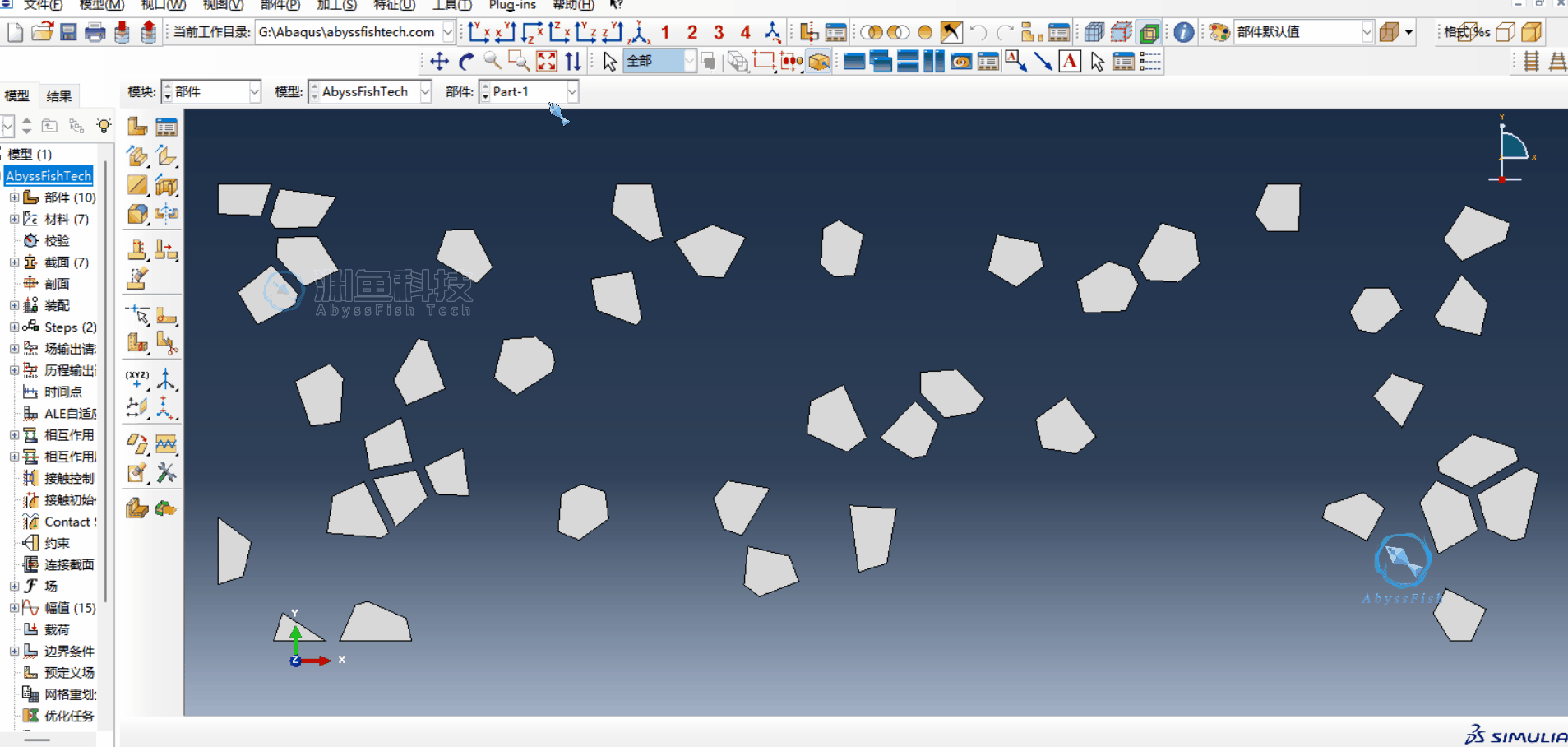

在AutoCAD内将不同成分的晶粒分别另存为dxf格式文件，并导入到ABAQUS建立草图，利用草图建立多组晶粒及晶界部件，本案例中，共建立了五种不同的晶粒。

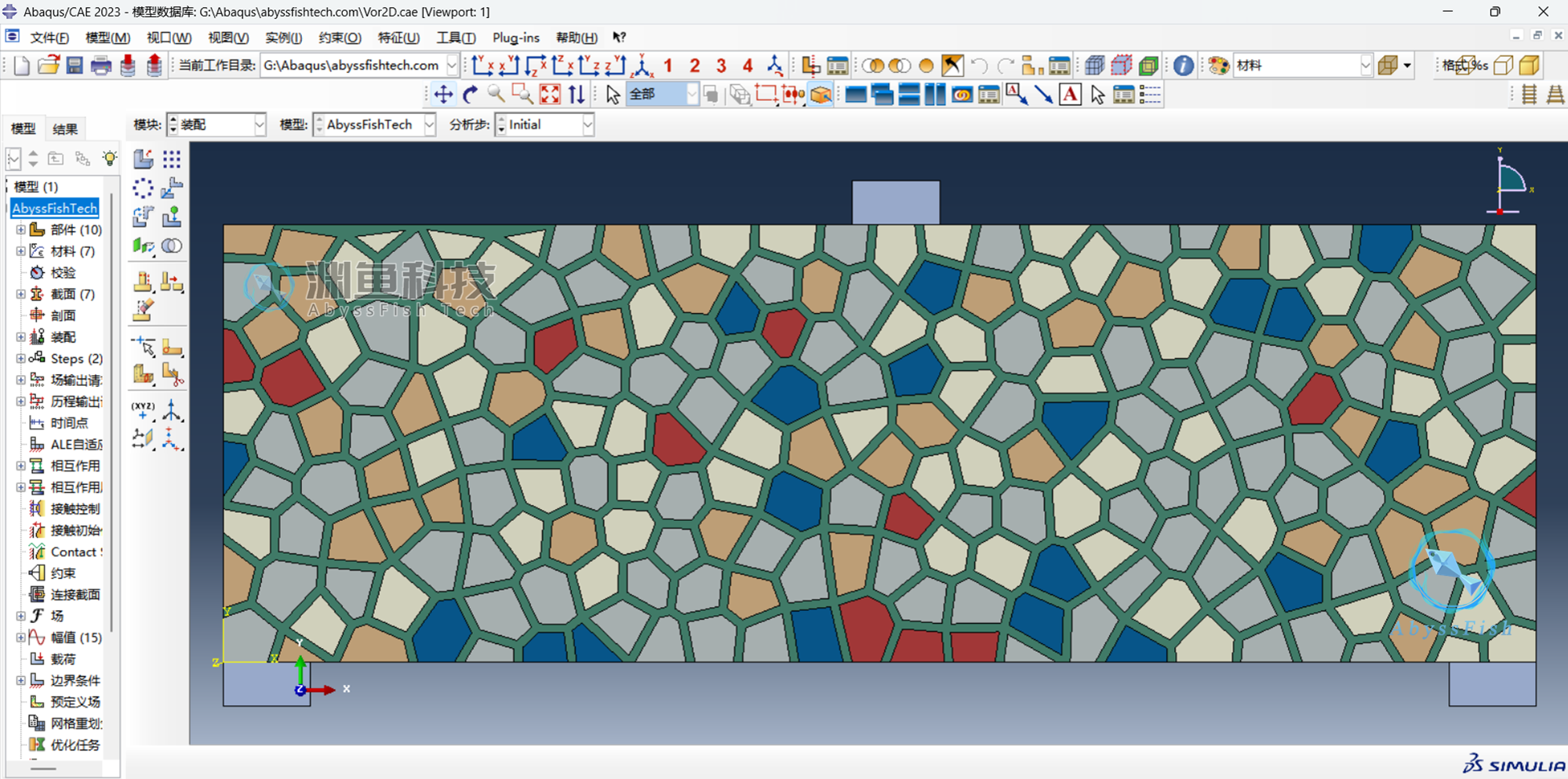

新建荷载施加装置，并与多晶体模型装配为整体，同时对不同组分的晶粒及晶界设置材料。由于本案例研究多组分晶粒模型的断裂情况，因此不同组分的晶粒设置了不同的损伤破坏材料参数。

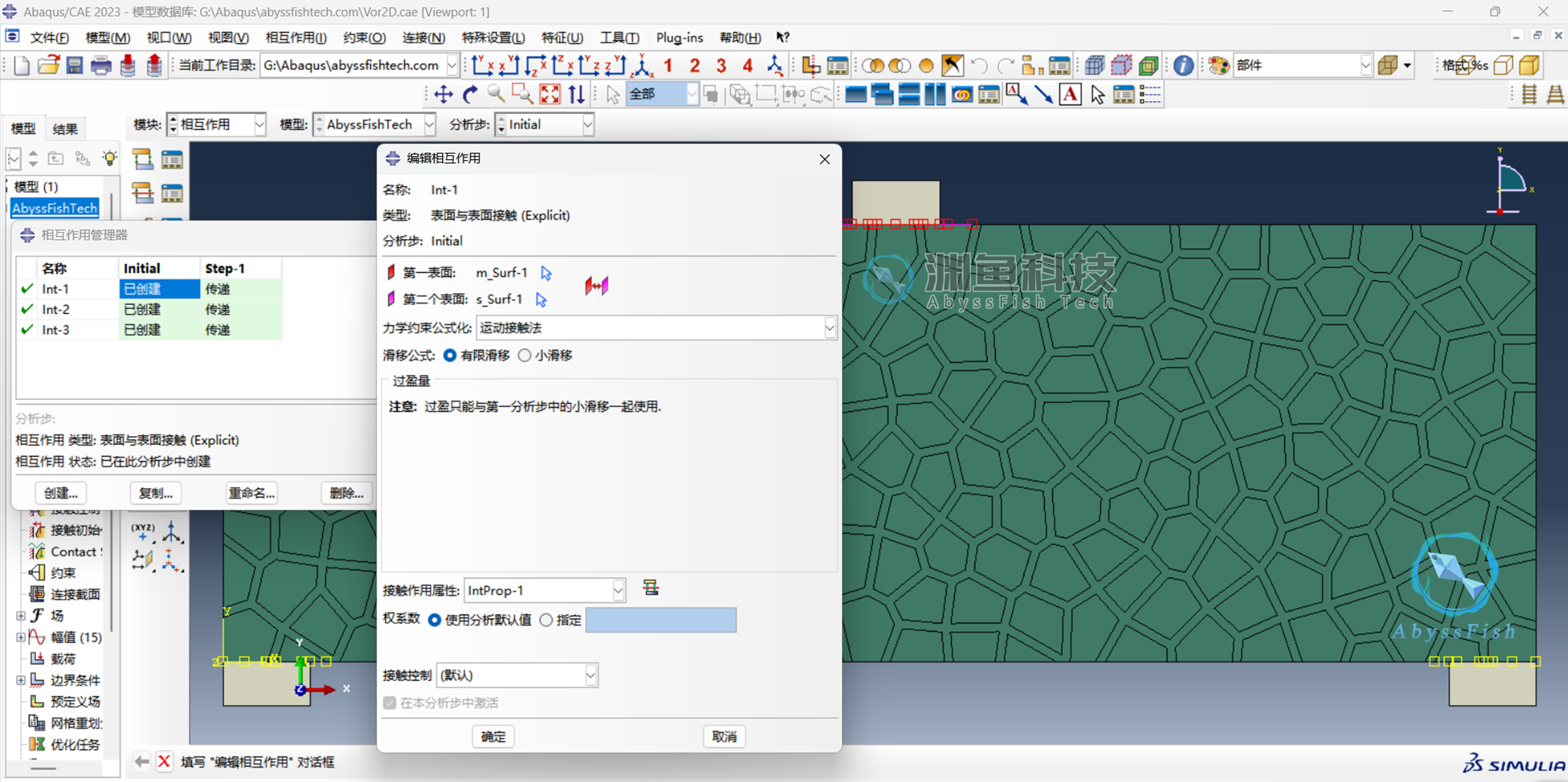

设置加载块及支座与试件间的接触。

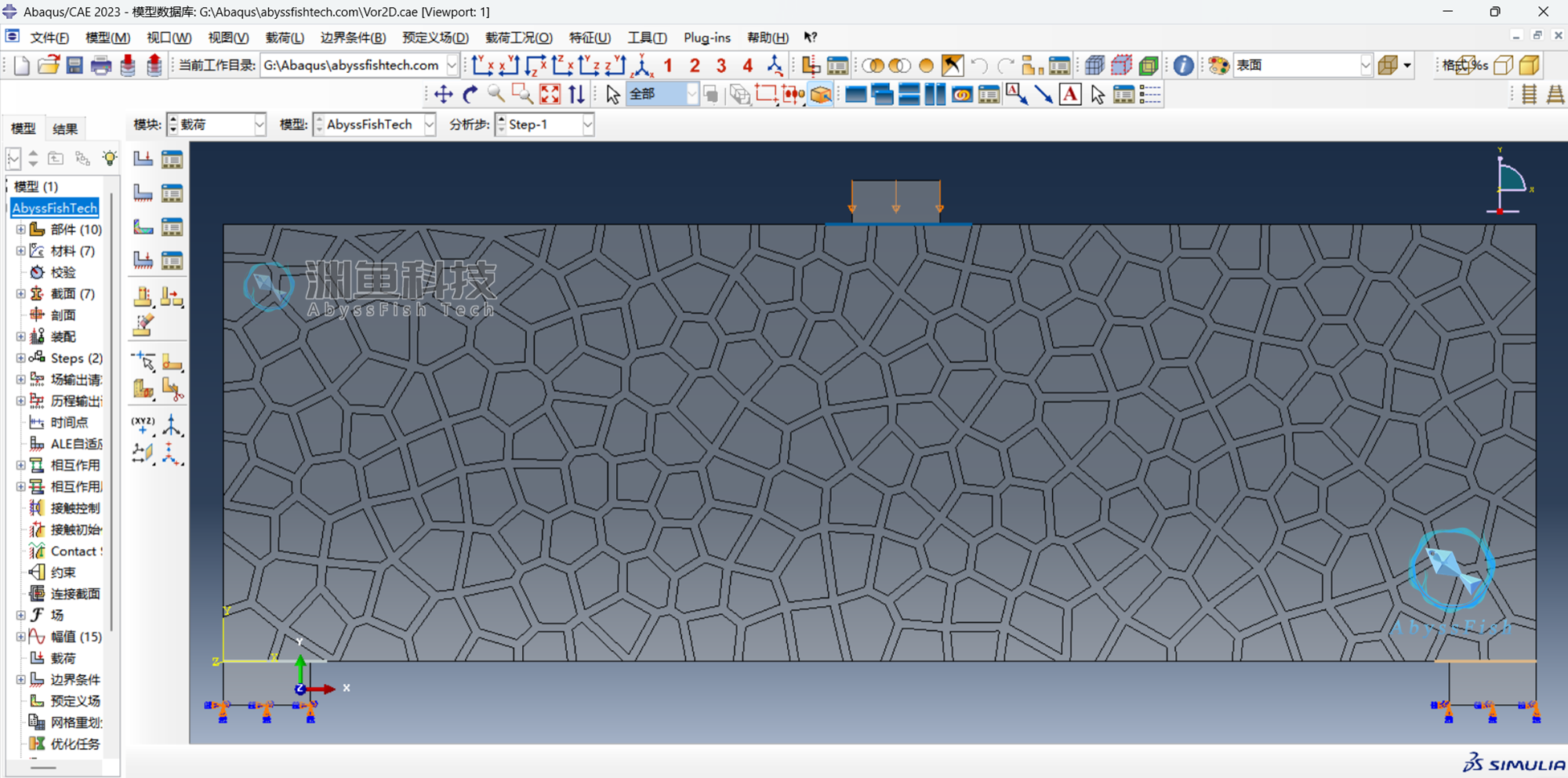

将下部支座固定，上部施加竖向位移，完成载荷的设置。

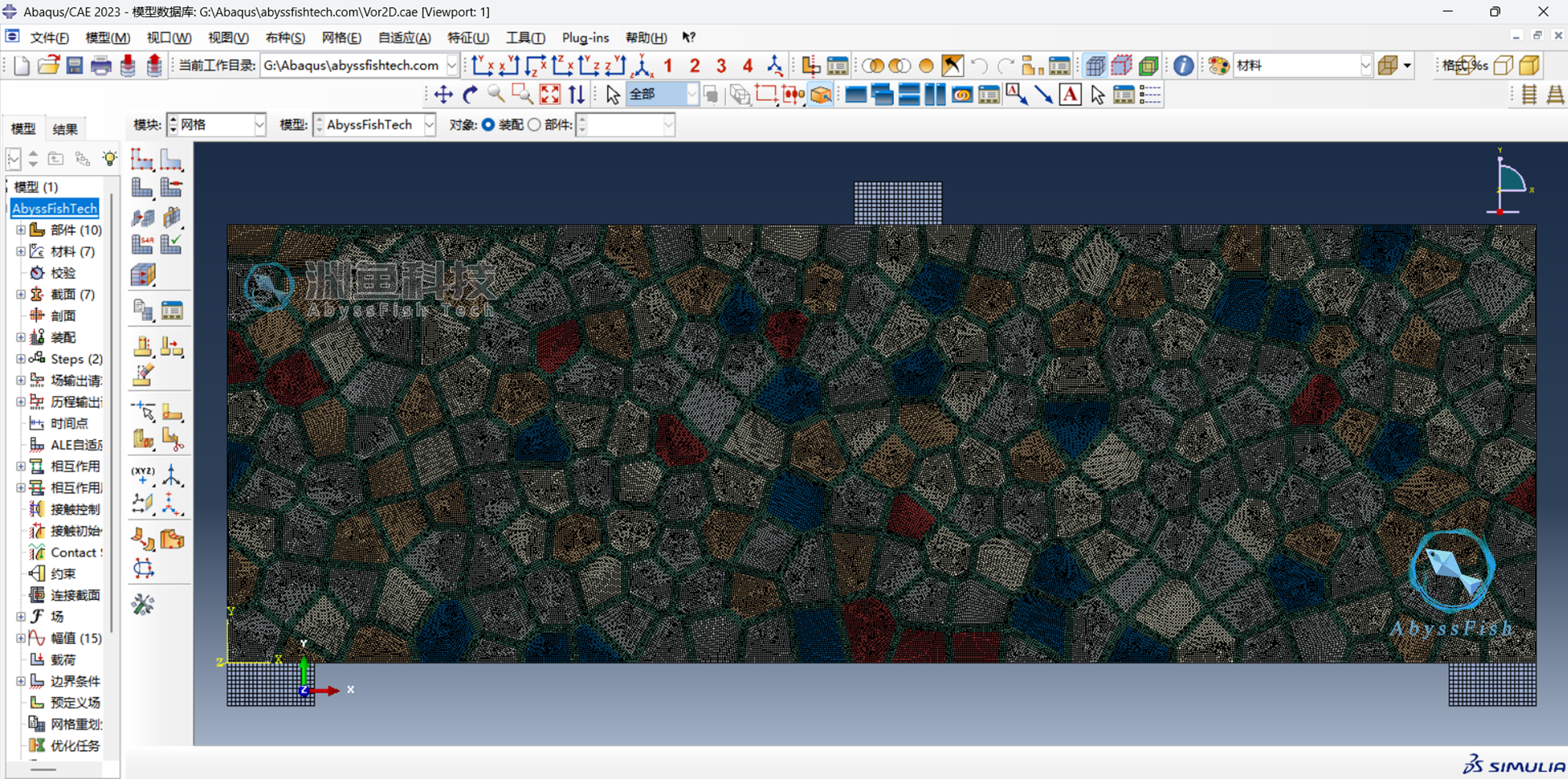

进行网格划分。

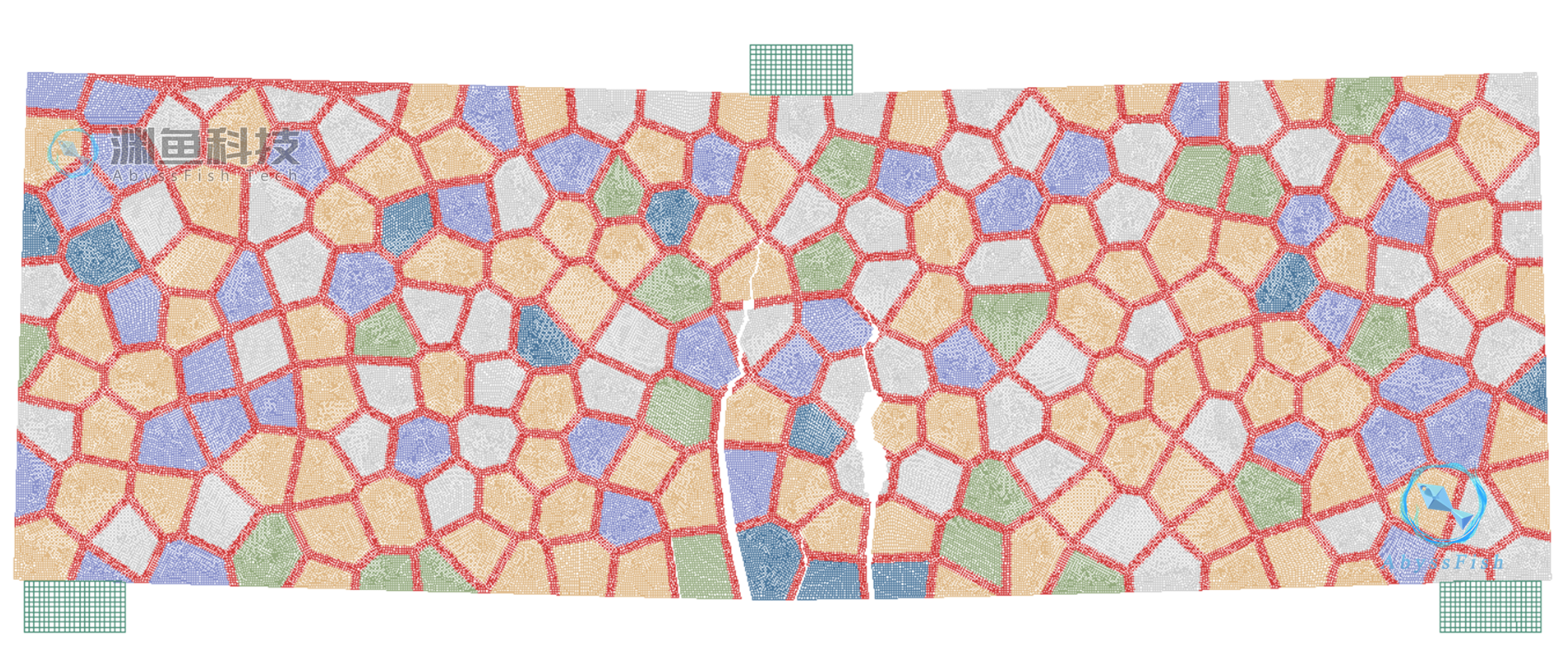

建立作业提交计算并查看多晶模型的开裂结果。
