【HFP】蓝牙HFP协议来电处理机制解析

news 来源：原创 2025/4/24 8:31:55

一、协议概述与技术背景

1.1 HFP协议演进

1.2 核心角色定义

1.3 关键技术指标

二、来电接入的核心交互流程

2.1 基础流程概述：AG 的 RING 通知机制

2.2 HF 的响应：本地提醒与信令交互

三、带内铃声（In-Band Ring Tone）机制详解

3.1 带内铃声的技术定位

3.2 Answer Incoming Call from the HF – In-Band Ringing（从HF端接听带内振铃电话）

3.3 Answer Incoming Call from the HF – No In-Band Ringing（从HF端接听无带内振铃电话）

3.4 关键差异对比

四、通话控制的双向性：Answer Incoming Call from the AG（从AG端接听电话）

五、动态配置： Change the In-Band Ring Tone Setting（变更带内振铃设置）

5.1 能力协商：SDP 与 + BRSF 的角色

5.2 动态切换流程：+BSIR 信令的应用

5.3 HF 的协同处理：音频通道的静音控制

六、异常处理与状态同步

6.1 通话中断的统一信令：+CIEV 的核心作用

6.2 连接恢复机制

七、工程实现中的关键挑战与解决方案

7.1 多设备兼容性：SDP 能力协商的完备性

7.2 低功耗优化：信令与音频的能耗平衡

7.3 实时性保障：信令延迟的优化

八、典型应用场景与测试用例

8.1 场景一：手机（AG）与蓝牙耳机（HF）的来电交互

8.2 场景二：车载蓝牙网关（AG）的自动接听

九、未来技术演进方向

9.1 与 LE Audio 的融合

9.2 智能化铃声策略

十、附录：协议调试指令速查

十一、总结

在蓝牙通信技术体系中，语音通话的接入流程是实现设备间实时通信的核心环节之一。随着物联网和智能设备的快速发展，蓝牙作为短距离通信的主流技术，其协议规范的准确性和可靠性对于耳机（HF）、网关（AG）等设备的互联互通至关重要。本文将围绕蓝牙协议中 4.13 章节来电接听（Answer an Incoming Call） 的规范展开，深入解析 AG 与 HF 在来电场景下的交互逻辑、带内铃声机制及异常处理流程。

一、协议概述与技术背景

1.1 HFP协议演进

Hands-Free Profile（HFP）作为车载蓝牙系统的核心技术标准，历经多个版本迭代。最新1.9版本在来电处理机制上进行了重大优化，特别是在带内铃声（In-band Ring Tone）控制方面引入了更灵活的交互策略。

1.2 核心角色定义

AG（Audio Gateway）：通常是手机等音源设备
HF（Hands-Free Unit）：车载系统、蓝牙耳机等终端设备
Service Level Connection：包含控制信道（RFCOMM）和音频传输能力
Audio Connection：已建立的音频传输通道

1.3 关键技术指标

参数	规格要求
RING消息间隔	≤5秒
带内铃声编码	G.711/PCM
SDP特性位	0x00000001（支持带内铃声）
响应超时	30秒

二、来电接入的核心交互流程

2.1 基础流程概述：AG 的 RING 通知机制

当 AG 接收到来电时，其核心任务是通过 Unsolicited RING Alerts（非请求式振铃通知）向 HF 传达来电状态。根据协议规范，RING 通知需持续发送，直至以下两种情况之一发生：

用户通过 HF 完成通话接听（Call Acceptance）；
来电因任何原因中断（如对方挂断、信号故障等）。

关键技术点：

RING 的本质：这是一种蓝牙协议层的控制信令，用于触发 HF 的本地提醒（如响铃、震动）。
持续发送机制：AG 通过蓝牙链路周期性推送 RING 信令，确保 HF 即使在低功耗状态下也能及时感知来电。

2.2 HF 的响应：本地提醒与信令交互

HF 在接收到 RING 通知后，需执行两项核心操作：

触发本地提醒：通过扬声器播放铃声、振动马达震动或指示灯闪烁等方式通知用户。
保持信令监听：等待用户操作（如接听、拒接），并在用户确认后向 AG 发送ATA 命令（蓝牙音频传输协议的控制指令）。

协议原文映射：

"The HF shall produce a local alerting in reaction to the RING."

三、带内铃声（In-Band Ring Tone）机制详解

3.1 带内铃声的技术定位

带内铃声是指 AG 通过已建立的音频连接（Audio Connection）向 HF 传输铃声信号，与传统的协议层 RING 通知形成互补。其应用场景由 AG 的SDP 记录或 +BRSF 消息中的"In-band ring tone" 支持标识决定。

技术优势：

灵活性：可动态切换铃声类型（如自定义铃声），增强用户体验；
兼容性：与传统协议层通知并存，适应不同设备的能力差异。

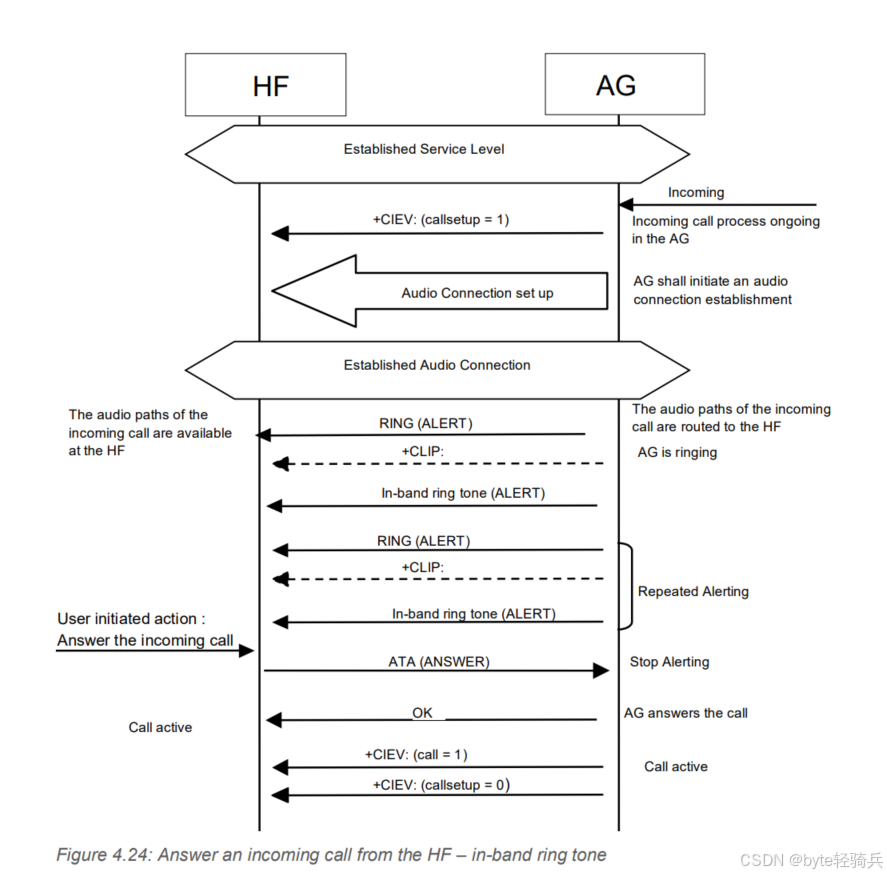

3.2 Answer Incoming Call from the HF – In-Band Ringing（从HF端接听带内振铃电话）

①前提条件：服务层连接（Service Level Connection）

在启用带内铃声前，AG 与 HF 必须先建立服务层连接。若连接未建立，AG 需自动触发连接建立流程，确保信令与媒体通道的可用性。

②音频连接的建立与铃声传输

音频通道初始化：AG 通过蓝牙音频协议（如 A2DP、AVRCP）建立双向音频流通道；
铃声数据传输：AG 将铃声的 PCM 编码数据通过音频连接推送至 HF，由 HF 的音频解码器还原为声波信号。

③处理流程

发送RING警报：AG向HF发送RING警报，提醒用户有来电。
发送带内振铃音：如果AG支持带内振铃，并且SLC已建立，AG会通过已建立的音频连接（通常是SCO连接）将振铃音发送给HF。
用户接听：用户使用HF提供的适当手段（如按键）接受来电。
发送ATA命令：HF向AG发送ATA命令，通知AG用户已接受来电。
AG处理来电：AG开始处理来电，包括接通电话等操作。
中断处理：如果正常的来电处理程序因任何原因被中断，AG应发出+CIEV结果码，其值指示（callsetup=0），以通知HF这种情况。

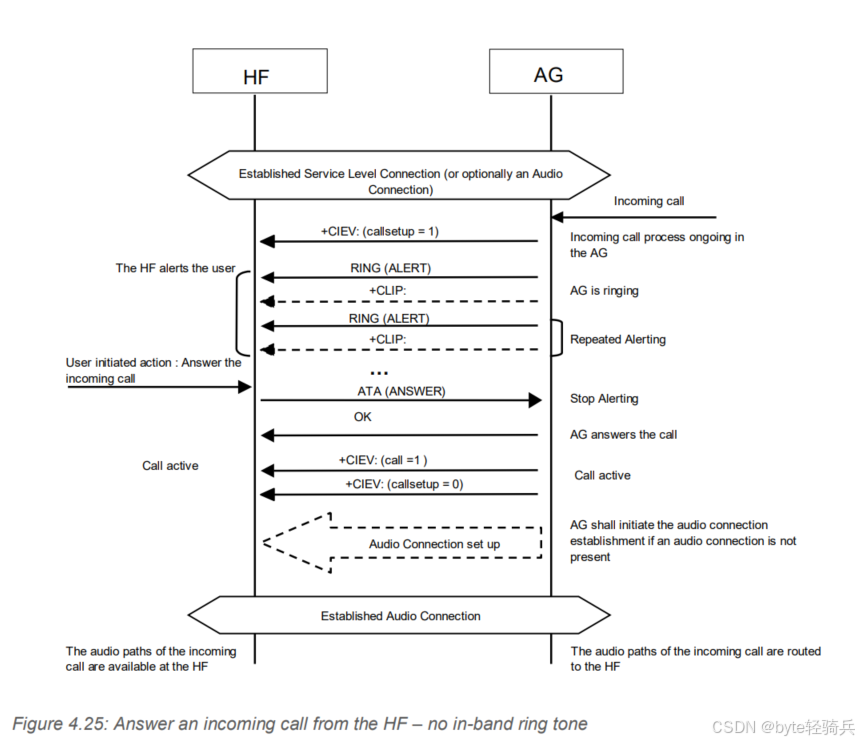

3.3 Answer Incoming Call from the HF – No In-Band Ringing（从HF端接听无带内振铃电话）

①前置条件：

同样，AG和HF之间必须存在一个正在进行的服务级别连接。如果该连接不存在，AG应自主建立SLC。

②处理流程：

当 AG 不支持带内铃声或用户禁用该功能时，流程简化为：

AG 仅通过协议层 RING 信令通知 HF；
HF 本地生成默认铃声（如设备内置提示音）；
通话接听时，AG 按需建立音频连接并路由语音流。

3.4 关键差异对比

特性	带内铃声模式	非带内铃声模式
铃声来源	AG 推送的音频流	HF 本地生成
音频连接建立时机	来电阶段提前建立	接听时按需建立
带宽占用	持续占用音频通道	接听前仅占用信令通道

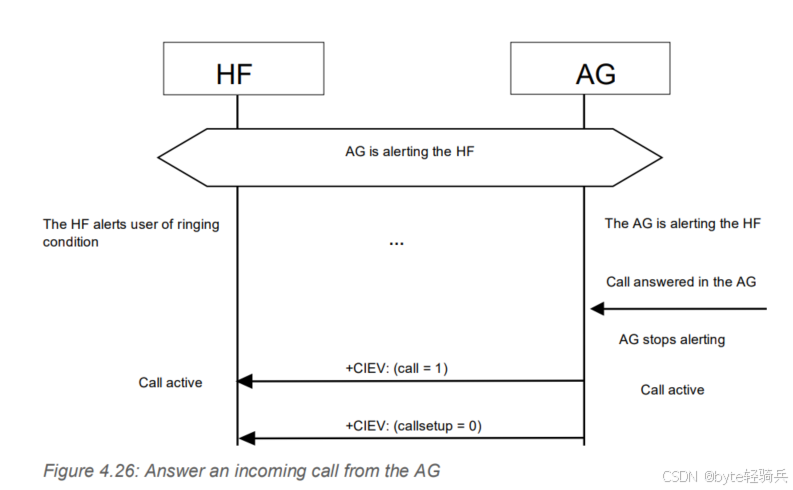

四、通话控制的双向性：Answer Incoming Call from the AG（从AG端接听电话）

除 HF 侧的用户操作外，AG 也可作为控制主体发起通话接听流程，典型应用场景包括：

车载蓝牙网关自动接听（如通过车载按键）；
工业设备的远程控制接听。

前置条件：AG和HF之间必须存在一个正在进行的服务级别连接。AG应使用上述两种程序之一来提醒HF。

核心流程：

AG 通过 RING 通知或带内铃声触发 HF 本地提醒；
用户通过 AG 端接口（如物理按键、触屏）确认接听；
AG 向 HF 发送通话建立信令，同步完成音频通道初始化。

技术要点：

信令对称性：AG 与 HF 均具备通话控制权限，需通过协议层确保操作互斥（如避免同时接听导致冲突）；
状态一致性：AG 需通过 +CIEV 结果码（如callsetup=0表示中断，callsetup=1表示成功）实时同步通话状态至 HF。

五、动态配置： Change the In-Band Ring Tone Setting（变更带内振铃设置）

5.1 能力协商：SDP 与 + BRSF 的角色

AG 通过SDP 记录中的SupportedFeatures 字段“In-band ring tone”向 HF 声明带内铃声支持能力。在服务层连接建立阶段，HF 可通过解析该字段决定是否启用带内铃声功能。

SDP 字段示例（伪代码）：

ServiceRecord { SupportedFeatures: { In-band ring tone: 0x01 // 0x01表示支持，0x00表示不支持 } }

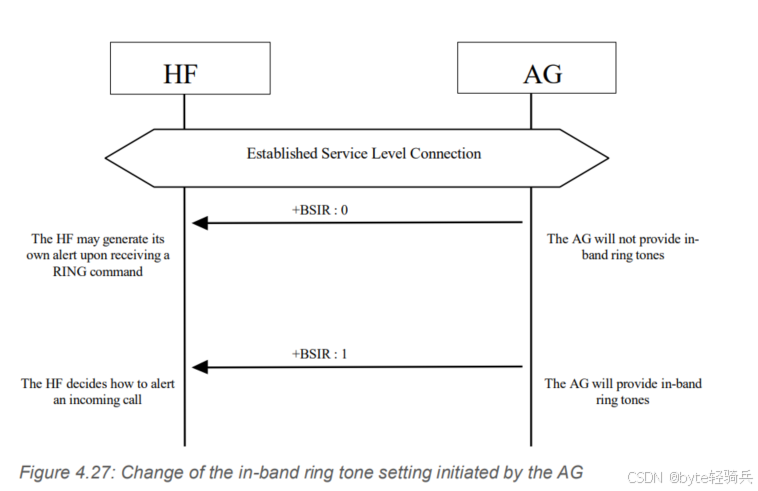

5.2 动态切换流程：+BSIR 信令的应用

在服务层连接持续期间，AG 可通过 +BSIR Unsolicited Result Code（蓝牙设置带内铃声）动态修改铃声配置，典型场景包括：

从默认铃声切换为自定义铃声；
因功耗优化需求临时禁用带内铃声。

信令格式（基于 AT 命令集）：

+BSIR: <mode>,<tone_id> // mode: 0=禁用带内铃声，1=启用带内铃声 // tone_id: 铃声标识（如0=默认，1-255=自定义）

5.3 HF 的协同处理：音频通道的静音控制

当 HF 希望临时屏蔽 AG 的带内铃声时，可在接收到+CIEV:(callsetup=1)（通话建立中）后执行音频通道静音操作，并在接收到+CIEV:(callsetup=0)（通话中断）时恢复音量。这一机制适用于用户希望仅通过协议层通知（如震动）感知来电的场景。

六、异常处理与状态同步

6.1 通话中断的统一信令：+CIEV 的核心作用

无论何种原因导致通话流程中断（如用户拒接、信号超时、设备断电），AG 均需通过 +CIEV 结果码 向 HF 发送中断通知，具体参数如下：

callsetup=0：表示通话建立失败或中断；
扩展参数：可附加错误码（如cause=1表示对方挂断，cause=2表示超时）。

信令示例：

+CIEV: callsetup,0,1 // 通话中断，原因码1（对方挂断）

6.2 连接恢复机制

若中断原因为临时信号波动，AG 可自动尝试重建服务层连接与音频连接，无需用户干预。该机制通过协议层的重连定时器与状态机管理实现，确保弱网环境下的通话稳定性。

七、工程实现中的关键挑战与解决方案

7.1 多设备兼容性：SDP 能力协商的完备性

挑战：不同厂商的 AG 与 HF 可能对带内铃声的支持存在差异，导致协商失败；
方案：
- 在连接建立阶段增加能力探测信令（如 + BRSF 查询）；
- 设计向下兼容逻辑，优先使用非带内铃声模式作为 fallback。

7.2 低功耗优化：信令与音频的能耗平衡

挑战：持续的音频连接会增加设备功耗，影响续航；
方案：
- 引入自适应铃声传输策略：根据 HF 的电量状态动态调整铃声传输时长；
- 在非带内模式下，采用间歇式 RING 信令发送（如每 2 秒发送一次，而非持续发送）。

7.3 实时性保障：信令延迟的优化

挑战：蓝牙协议栈的处理延迟可能导致铃声播放与信令不同步；
方案：
- 为 RING 信令分配高优先级链路层队列；
- 在 HF 端设计信令缓存缓冲区，确保铃声播放与信令触发的时间差小于 50ms。

八、典型应用场景与测试用例

8.1 场景一：手机（AG）与蓝牙耳机（HF）的来电交互

流程验证点：

手机接到来电时，是否及时向耳机发送 RING 信令；
若手机支持带内铃声，耳机是否正确解析并播放推送的音频流；
用户通过耳机按键接听时，ATA 命令的传输延迟是否小于 200ms。

8.2 场景二：车载蓝牙网关（AG）的自动接听

测试重点：

AG 主动接听时，是否同步向 HF 发送状态信令；
带内铃声与车载音响系统的混音效果是否符合声学设计标准；
多设备连接时（如同时连接手机与车载设备），铃声路由的优先级逻辑是否正确。

九、未来技术演进方向

9.1 与 LE Audio 的融合

随着 LE Audio（低功耗音频）标准的普及，带内铃声机制可与LC3 编码、多流音频特性结合，实现更高音质、更低功耗的铃声传输。例如，通过 LE Audio 的广播音频功能，AG 可同时向多个 HF 设备推送差异化铃声。

9.2 智能化铃声策略

结合 AI 算法，AG 可根据环境噪声动态调整带内铃声的音量、节奏：

在嘈杂环境中自动增强低频成分，提升可感知度；
根据用户作息时间自动切换静音 / 响铃模式，减少干扰。

十、附录：协议调试指令速查

AT+BRSF（查询设备能力）：HF向AG发送AT+BRSF=<HF支持的特性>命令，通知AG其支持的特性。AG则发送+BRSF=<AG支持的特性>进行响应。如果双方都支持编解码器协商功能，HF应发送AT+BAC=<HF可用的编解码器>命令给AG。

AT+CIND（查询状态指示）和AT+CMER（启用事件报告）：HF发送AT+CIND命令获取AG当前指示器的状态，AG则回复+CIND结果码。HF发送AT+CMER=3,0,0,1命令使能AG指示器的通知功能，这样当电话状态发生变化时，AG会主动发送CIEV通知HF。

AT+BIND：HF发送AT+BIND=<HF支持的HF指示器>命令告知AG其支持的HF端通用状态指示器。AG则回复+BIND结果码，告知HF其支持的HF指示器。HF可以通过AT+BIND?命令获取AG端状态指示器的使能状态。

ATA：HF在用户接受来电后，向AG发送ATA命令，通知AG用户已接受来电。AG随后开始处理来电。

+BSIR：AG使用+BSIR非请求结果码通知HF带内振铃设置的变更。

十一、总结

本文围绕蓝牙协议 4.13 章节，系统解析了来电接听流程中的核心机制，包括 RING 信令交互、带内铃声的动态管理、双向通话控制及异常处理逻辑。对于蓝牙工程师而言，理解这些协议细节是实现设备兼容性、优化用户体验的基础。在实际开发中，需结合具体硬件特性，通过信令抓包分析（如使用 Wireshark 捕获 HCI 日志）、音频质量测试（如 PESQ 评分）等手段，确保协议实现的准确性与可靠性。
