记录凌启科技的光流测距一体模块在px4飞控上的配置
1、光流测距一体模块的配置，详细步骤
1.1、连接

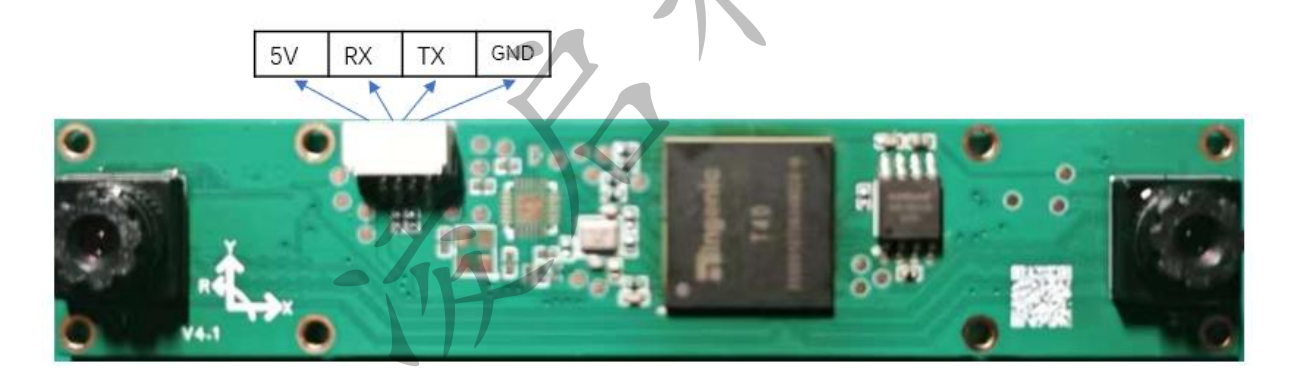

a、通过TTL转串口模块，连接光流测距模块和电脑，注意TX和RX要交叉连接。
1.2、上位机使用

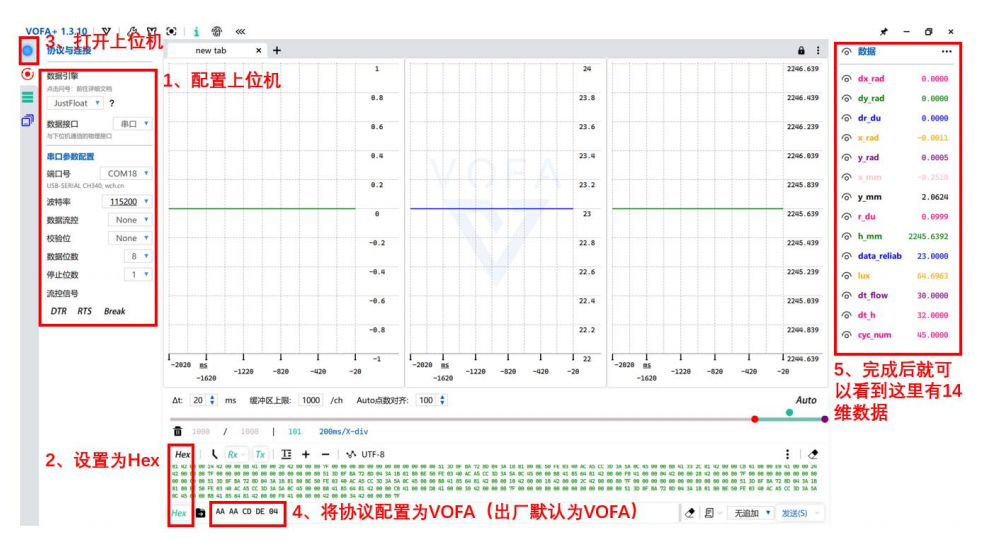

b、打开上位机软件，使用的是VOFA+上位机软件，配置串口，打开上位机，将协议配置为VOFA协议（vofa协议：AA AA CD DE 04），点击发送，就会收到数据信息
c、这里是上位机的软件操作教程：VOFA+：串口发送数据显示波形_vofa怎么显示波形-CSDN博客。。。软件操作 | VOFA-Plus上位机

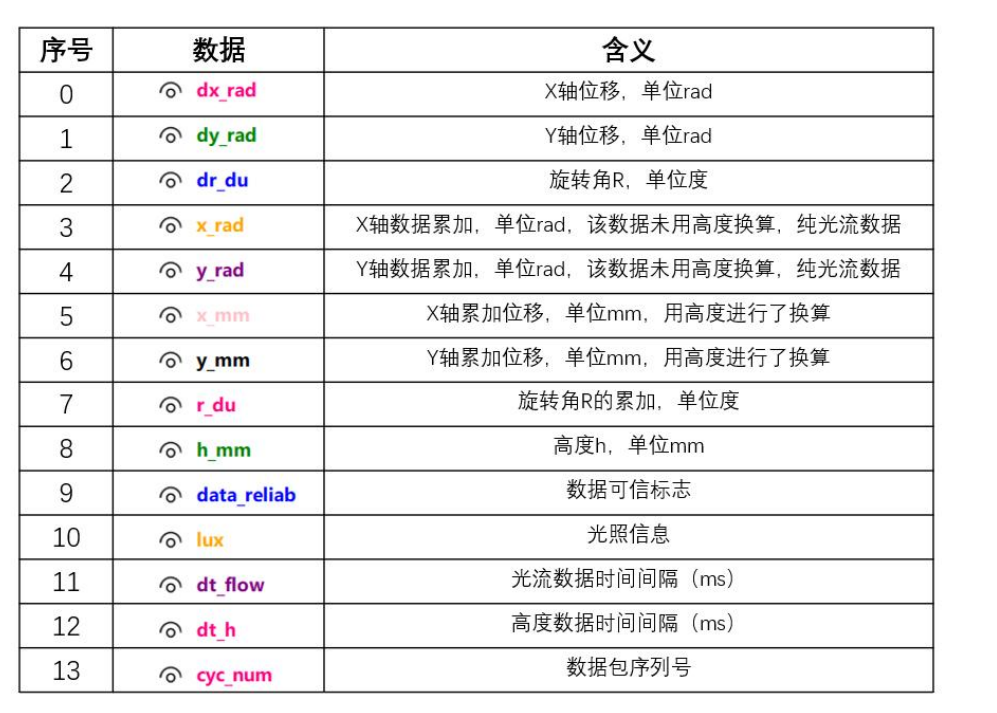

d、通过上位机，可以对光流测距一体模块进行简单的测试，比如距离信息，光流质量等。
1.3、切换为PX4协议
e、切换模块协议，要把光流测距模块适配在PX4飞控上，那么就要切换光流测距模块的输出协议，切换为mavlink协议：AA AA CD DE 02，点击发送，这样，光流测距模块的配置就完成了。
f、下面是一些命令，在输入框输入点击发送即可：vofa协议：AA AA CD DE 04
mavlink协议：AA AA CD DE 02
高度校准10米：AA AA AA BC 00 27 10
高度校准3米：AA AA AA BC 00 0B B8
2、适配PX4飞控，QGC上参数配置
这里使用的是最新版本的PX4飞控固件，1.15
在QGC中找到以下参数并更改
2.0、安装连接

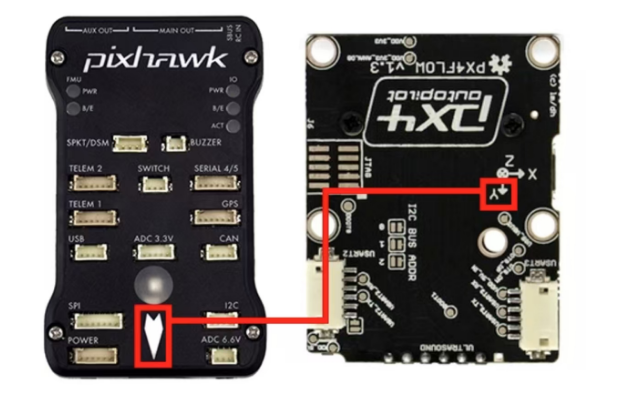

保持光流测距模块的Y轴方向与飞控机头方向一致。
选择一个未被占用的飞控串口，连接光流测距模块，注意注意TX和RX要交叉连接。
2.1、串口配置：
MAV_1_CONFIG TELEM n ：（光流测距模块连接哪个串口就配置哪个）
重启飞控
MAV_1_MODE Normal （MAV_0/MAV_2都可以，看看哪个没有被占用）
SER_TELn_BAUD 115200 8N1 （配置串口的波特率）
2.2、启用光流辅助功能
EKF2_OF_CTRL Enabled 光流辅助功能。启用光流融合。
2.3、启用测距辅助功能
EKF2_RNG_CTRL Enabled 启用测距辅助模式：这里设置为直接启用
测距传感器辅助可以启用（即：始终使用）或设置为 “条件” 模式。条件模式：这允许在低速（< EKF2_RNG_A_VMAX）和低空（< EKF2_RNG_A_HMAX）操作时使用测距仪
2.4、高度参考设置
EKF2_HGT_REF Range sensor ：确定 EKF 使用的高度数据参考源，选择测距仪为高度参考
2.5、重启飞控
2.6、设置光流安装旋转方向
SENS_FLOW_ROT No rotation （1.14及以后版本该参数默认值如此，无需设置）
2.7、重启飞控，设置完成

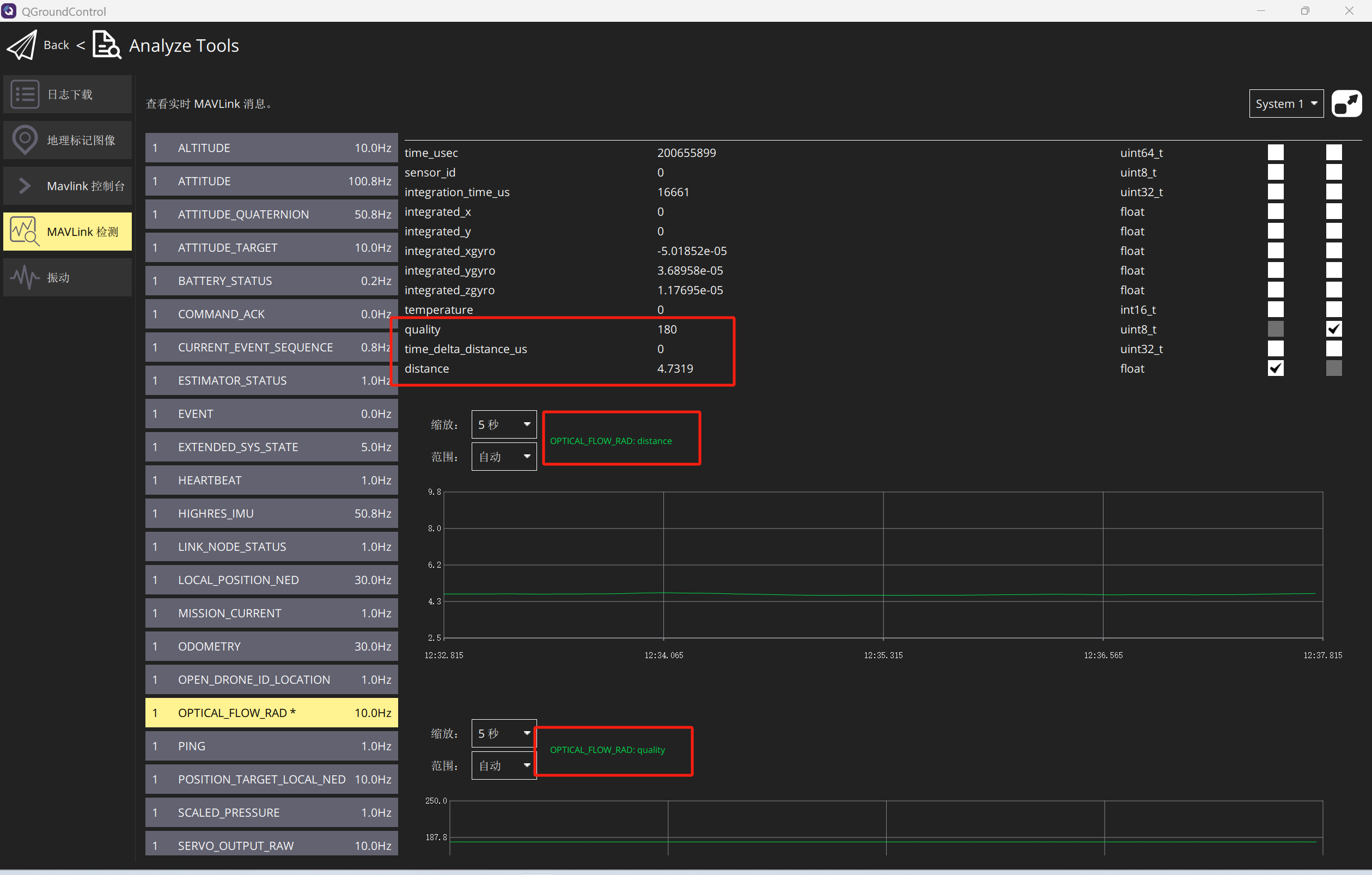

重启飞控，一切正常的话，在QGC的MAVLink Inspector页面中应该能看到DISTANCE_SENSOR和OPTICAL_FLOW_RAD消息。
注意，QGC上显示的消息由飞控发出，消息频率并不等同于传感器的数据频率，这个频率由飞控的设置和数据链路的速度决定，主要用于观察，消息频率多少并不重要。
如果地面站是通过某些数传连接飞控时，由于数据链路速率较低，飞控会选择性发出数据，导致在QGC有可能看不到某些消息帧比如OPTICAL_FLOW_RAD，因此这一步建议使用USB连接飞控。
也有的模块测距数据和光流数据都显示在OPTICAL_FLOW_RAD一栏。
其他参数设置：
了解即可，可以根据需要进行设置
- EKF2_RNG_POS_X、EKF2_RNG_POS_Y、EKF2_RNG_POS_Z - 测距仪在 X、Y、Z 方向上相对于飞行器重心的偏移量。
- EKF2_OF_POS_X、EKF2_OF_POS_Y 和 EKF2_OF_POS_Z 可用于设置 光流 相对于飞行器重心的偏移量。
- EKF2_RNG_PITCH - 值为 0 度（默认）时，表示测距仪与飞行器垂直轴完全对齐（即垂直向下），而 90 度表示测距仪指向前方。如果使用非零的俯仰角，则使用简单的三角函数来计算到地面的距离。
- EKF2_RNG_DELAY - 数据从传感器到达估计器的大致延迟时间。
- EKF2_RNG_SFE - 与测距仪测距范围相关的噪声缩放因子。
- EKF2_RNG_NOISE - 用于测距仪数据融合的测量噪声。
-
EKF2_MIN_RNG（FLOAT）：地面时预期的测距仪读数。 测距仪返回无效数据或无数据，则地形估计器将使用 EKF2_MIN_RNG 作为假定的测距值
