国产三维CAD皇冠CAD在机械及汽车零部件设计建模教程：斜滑动轴承

在线解读『斜滑动轴承』的三维建模流程，讲解布尔运算、旋转凸台/基体、异型导向孔、装饰螺纹线等操作技巧，一起来皇冠CAD（CrownCAD）直播间学习制作步骤吧！

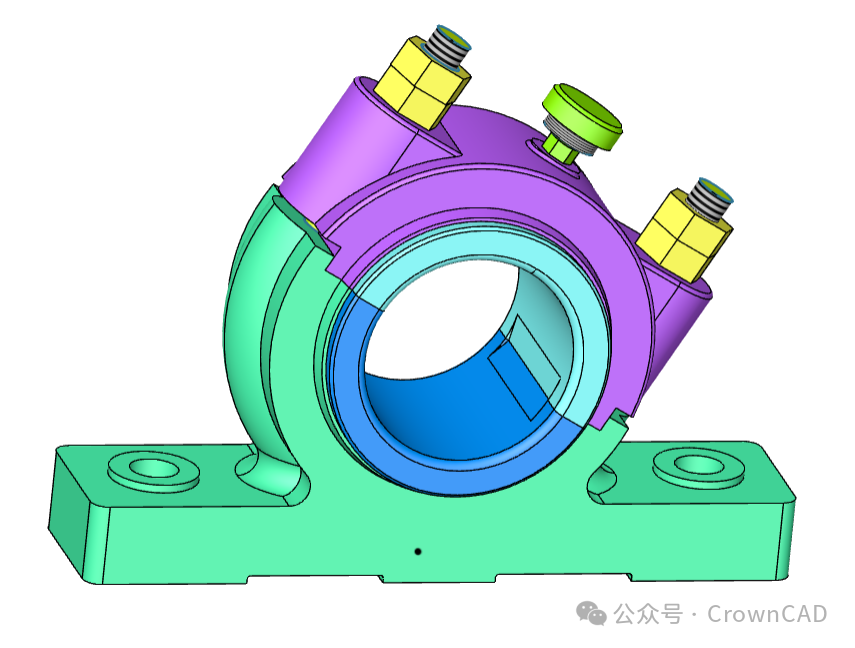

斜滑动轴承凭借其独特的工作原理和广泛的应用领域，在机械设备中发挥着重要的作用。其结构紧凑、体积小巧、重量轻便等特性，使其特别适用于空间受限或对重量有严格要求的场合。

斜滑动轴承零件建模时：需重点完成轴承座和轴承盖的三维模型构建，建模过程中可灵活运用镜像功能与布尔运算精简操作流程。

斜滑动轴承模型装配时：需严格把控零件间的同轴度关系，通过同轴心配合与距离约束确保装配精度，同时必须遵循斜滑动轴承特有的结构配合规范。

功能—布尔运算

布尔运算是数字符号化的逻辑推演法，包括合并、减去、相交，对应三种不同运算方式。

点击布尔运算命令，打开命令对话框。

合并

合并即将几个实体合并成一个实体。

工具：用于拾取待合并实体，可多选。

示例：拾取待合并实体后，合并预览效果如下图所示。

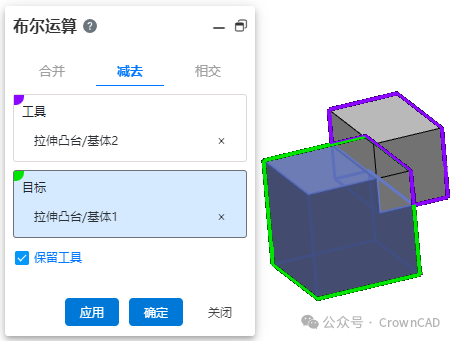

减去

以拾取某实体为工具，在目标上做减法处理，对目标进行分割。

1.工具：对目标进行分割的工具，可多选。

2.目标：待处理实体，运算中作为被减数。

3.保留工具：默认勾选，减法处理后保留显示工具模型。不勾选后取消工具模型显示。

示例：拾取工具及目标体后，减去预览效果如下图所示。

相交

用于计算多个实体相交重合部分。

1.工具：计算实体相交部分，可多选。

2.保留工具：计算相交后，是否显示原实体模型。默认勾选，取消勾选后，只显示实体相交部分。

示例：拾取工具实体后，相交预览效果如下图所示。
