一、介绍
JW01三合一检测模块是一种用于检测空气中二氧化碳浓度的传感器模块。它可以广泛应用于室内空气质量检测、智能家居、温室气体监测等领域。模块采用非分散红外（NDIR）技术进行测量，可以测量空气中的CO2浓度范围从350到2000ppm，具有高精度和快速响应的特点。模块采用串口通信方式，可以与单片机或其他设备进行通信。
以下是三合一VOC甲醛传感器的参数：
| 型号 | JW01-V2.2 |
| 工作电压 | 5.0±0.2VDC |
| 工作电流 | ≤80mA |
| 量程 | 总有机挥发物(TVOC):0-2.00mg/m3 二氧化碳(CO2):350-2000ppm 甲醛(HCHO):0-1.00mg/m3 |
| 工作温度 | -10~40℃ |
| 探测气体 | CO2、VOC、CH2O |
| 预热时间 | 60s |
哔哩哔哩视频链接：
JW01三合一传感器（甲醛模块 STM32）
（资料分享见文末）
二、传感器原理

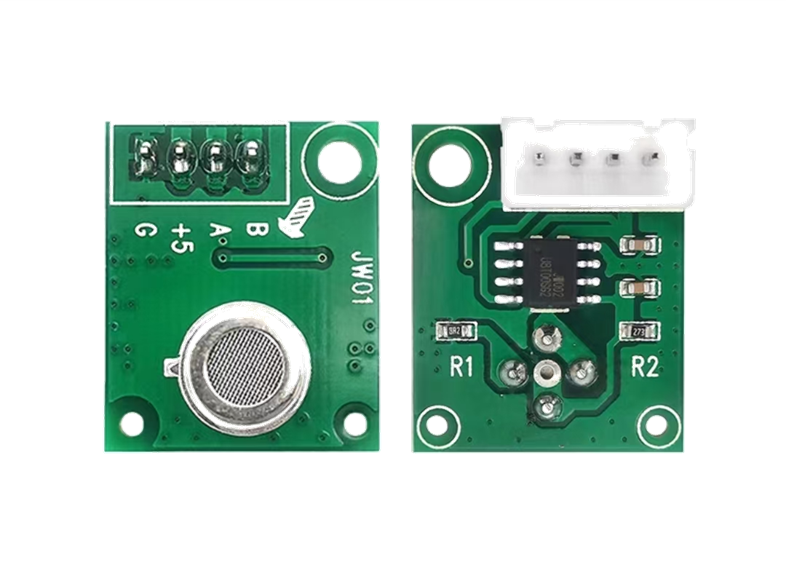

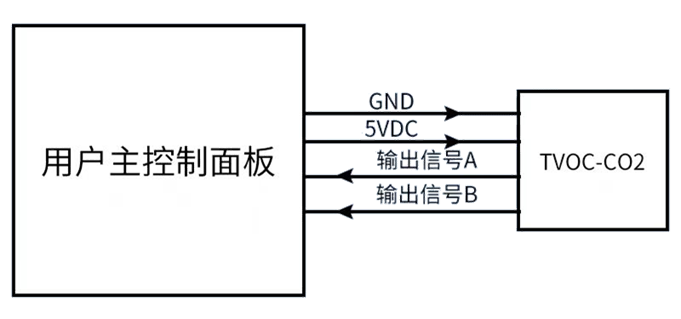

1.原理图

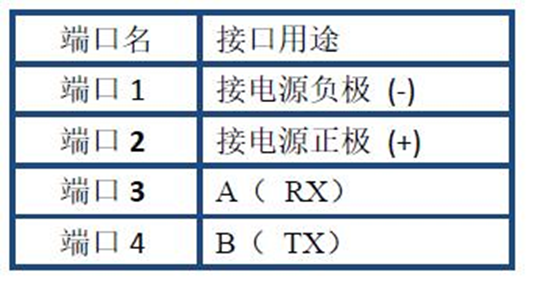

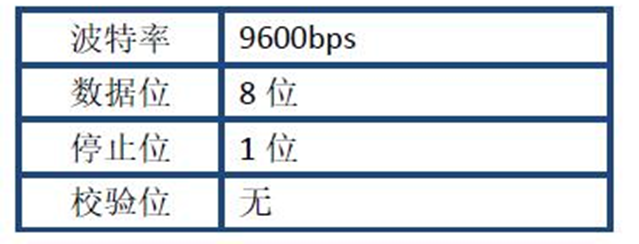

2.引脚描述
三、程序设计
1.使用STM32F103C8T6读取JW01三合一传感器采集的甲醛数据，通过串口发送至电脑
2.将读取得到信息数据同时在OLED上显示
| JW01_A | PB10 |
| JW01_B | PB11 |
| OLED_SCL | PB1 |
| OLED_SDA | PB0 |
| 串口 | 串口1 |
main文件
#include "stm32f10x.h"
#include "led.h"
#include "usart.h"
#include "delay.h"
#include "oled.h"
#include "usart3.h"/*****************辰哥单片机设计******************STM32* 项目 : JW01三合一传感器实验 * 版本 : V1.0* 日期 : 2025.2.4* MCU : STM32F103C8T6* 接口 : 参看usart3.h * BILIBILI : 辰哥单片机设计* CSDN : 辰哥单片机设计* 作者 : 辰哥 **********************BEGIN***********************/float CH20;
u8 buff[30];int main(void)
{ SystemInit();//配置系统时钟为72M delay_init(72);LED_Init();LED_On();USART1_Config();USART3_Config();OLED_Init();printf("Start \n");delay_ms(1000);//显示“甲醛浓度:”OLED_ShowChinese(0,0,0,16,1);OLED_ShowChinese(16,0,1,16,1);OLED_ShowChinese(32,0,2,16,1);OLED_ShowChinese(48,0,3,16,1);OLED_ShowChar(64,0,':',16,1);while (1){LED_Toggle();CH20 = Get_CH2O();sprintf((char*)buff,"%.3fppm ",CH20);
// printf("甲醛浓度: %.3fppm\r\n",CH20);OLED_ShowString(40,30,buff,16,1);delay_ms(500);}
}usart3.h文件
#ifndef __USART3_H
#define __USART3_H#include "stm32f10x.h" // Device header
#include "oled.h"
#include "usart.h"/*****************辰哥单片机设计******************STM32* 项目 : JW01三合一传感器实验 * 版本 : V1.0* 日期 : 2025.2.4* MCU : STM32F103C8T6* 接口 : 参串口3 * BILIBILI : 辰哥单片机设计* CSDN : 辰哥单片机设计* 作者 : 辰哥 **********************BEGIN***********************/#define USART3_RXBUFF_SIZE 54 void USART3_Config(void);
uint8_t Usart3_GetRxFlag(void);
float Get_CH2O(void);#endifusart3.c文件
#include "usart3.h"
#include <stdbool.h>/*****************辰哥单片机设计******************STM32* 项目 : JW01三合一传感器实验 * 版本 : V1.0* 日期 : 2025.2.4* MCU : STM32F103C8T6* 接口 : 串口3 * BILIBILI : 辰哥单片机设计* CSDN : 辰哥单片机设计* 作者 : 辰哥 **********************BEGIN***********************/unsigned char Usart3RecBuf[USART3_RXBUFF_SIZE];//串口2接收数据缓存
unsigned int Rx3Counter = 0; //串口2收到数据标志位
bool rev_start = 0; //接收开始标志
bool rev_stop = 0; //接收停止标志void USART3_Config(void){//GPIO端口设置GPIO_InitTypeDef GPIO_InitStructure;USART_InitTypeDef USART_InitStructure;NVIC_InitTypeDef NVIC_InitStructure;RCC_APB1PeriphClockCmd(RCC_APB1Periph_USART3, ENABLE); //使能USART3，GPIOA时钟RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOB, ENABLE); //使能GPIOB时钟//USART3_TX GPIOB.10GPIO_InitStructure.GPIO_Pin = GPIO_Pin_10; //PB10GPIO_InitStructure.GPIO_Speed = GPIO_Speed_50MHz;GPIO_InitStructure.GPIO_Mode = GPIO_Mode_AF_PP; //复用推挽输出GPIO_Init(GPIOB, &GPIO_InitStructure);//初始化GPIOB.10//USART3_RX GPIOB.11初始化GPIO_InitStructure.GPIO_Pin = GPIO_Pin_11;//PB11GPIO_InitStructure.GPIO_Mode = GPIO_Mode_IN_FLOATING;//浮空输入GPIO_Init(GPIOB, &GPIO_InitStructure);//初始化GPIOB.11 //Usart3 NVIC 配置NVIC_InitStructure.NVIC_IRQChannel = USART3_IRQn;NVIC_InitStructure.NVIC_IRQChannelPreemptionPriority=0 ;//抢占优先级NVIC_InitStructure.NVIC_IRQChannelSubPriority = 4; //子优先级4NVIC_InitStructure.NVIC_IRQChannelCmd = ENABLE; //IRQ通道使能NVIC_Init(&NVIC_InitStructure); //根据指定的参数初始化VIC寄存器//USART 初始化设置USART_InitStructure.USART_BaudRate = 9600;//串口波特率USART_InitStructure.USART_WordLength = USART_WordLength_8b;//字长为8位数据格式USART_InitStructure.USART_StopBits = USART_StopBits_1;//一个停止位USART_InitStructure.USART_Parity = USART_Parity_No;//无奇偶校验位USART_InitStructure.USART_HardwareFlowControl = USART_HardwareFlowControl_None;//无硬件数据流控制USART_InitStructure.USART_Mode = USART_Mode_Rx | USART_Mode_Tx; //收发模式USART_Init(USART3, &USART_InitStructure); //初始化串口3USART_ITConfig(USART3, USART_IT_RXNE, ENABLE);//开启串口接受中断USART_Cmd(USART3, ENABLE); //使能串口3 }void USART3_IRQHandler(void) //串口3中断服务程序
{uint8_t Res;if(USART_GetITStatus(USART3, USART_IT_RXNE) != RESET) //接收中断(接收到的数据必须是0x0d 0x0a结尾){Res = USART_ReceiveData(USART3);//接收模块的数据if ((Res == 0x2C)&&(rev_stop==0)) //如果收到0x2C，便开始接收{rev_start = 1;}if (rev_start == 1) //标志位为1，开始接收{Usart3RecBuf[Rx3Counter] = Res; //字符存到数组中Rx3Counter ++;if (Rx3Counter >= 9) //一帧数据接收完成{rev_start = 0;rev_stop = 1;Rx3Counter = 0;}}}USART_ClearITPendingBit(USART3, USART_IT_RXNE);
} float Get_CH2O(void) //获取甲醛
{char i = 0;u16 sum1=0;u8 sum2=0;float ch20 = 0;if(rev_stop == 1) //数据接收完成了{for(i = 0; i < 8; i++){sum1 += Usart3RecBuf[i]; //累加和}sum2=(unsigned char)sum1;if(sum2 == Usart3RecBuf[8]) //校验数据是否正确: 校验和(B8)=unit_8(B0+B1+B2+B3+B4+B5+B6+B7){ch20 = (Usart3RecBuf[4]*256 + Usart3RecBuf[5]); //计算甲醛值 }rev_stop = 0;}return ch20/1000;
}四、实验效果
